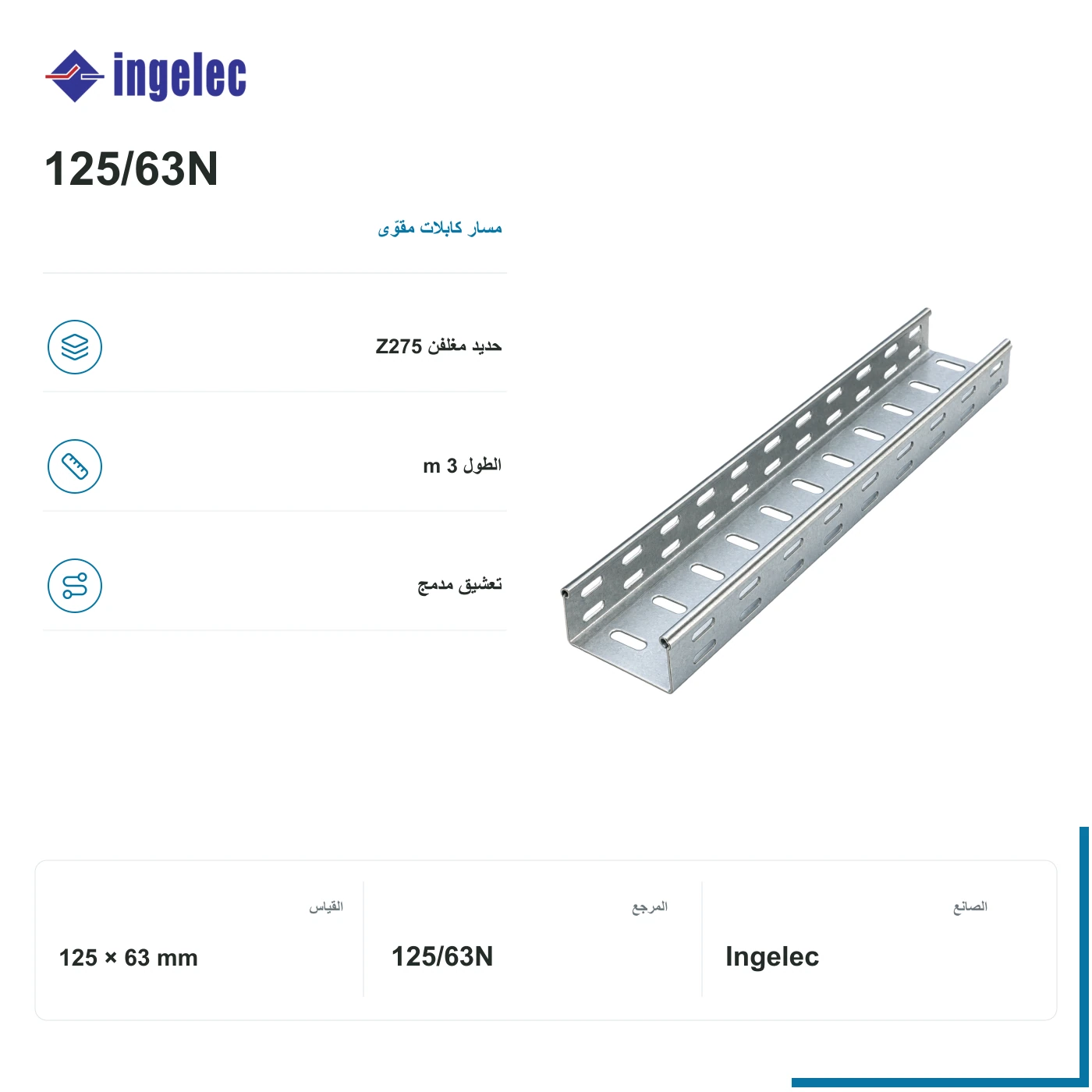

مسار كابلات مغلفن مقوّى Ingelec · 125 × 63 mm
المرجع الدقيق · 125/63N
مسار كابلات حديد مثقوب مقوّى، 125 × 63 mm (العرض × علو الجنب)، بطول 3 m. مغلفن Z275؛ الدعامات والغطاء بوحدهم.
- المقطع · العرض × العلو
- 125 × 63 mm
- الطول ديال القطعة
- 3 m
- المادة
- Z275 · EN 10327-DX51D
- سمك الحديد
- 0.5 mm
هاد اللازم ما كيحدّدش عيار الحماية الكهربائية ديال تركيب كامل. الأجهزة والكابلات والتجميع كيتختارو حسب المشروع.
الثمن كيتأكد فعرض سعر مكتوب
العرض المكتوب كيأكد المرجع الدقيق، اللوازم المطلوبة، التوافق، التسليم والشروط التجارية.
التوفر كيتأكد فالعرض المكتوب ديالكم
1
01 · دور المنتج
الدور ديال هاد المنتج فالنظام.
المسارات المقوّاة والمثقوبة كتحمل الكابلات المغلّفة فوق دعامات كيتصمّمو بوحدهم. الپروفيلات المغلفنة فيها تعشيق مدمج وثقوب 25 × 7 mm. الوزن المسموح كيتبدّل حسب المرجع والمسافة بين الدعامات والتجميع.
الاستعمالات المناسبة
- حمل الكابلات المغلفة على مسار فالحيط ولا معلّق مصمّم للوزن.
علاش ReneWave تقدر تقترحو
- پروفيل مقوّى من الحديد المغلفن Z275.
- تعشيق مدمج وقاع مثقوب.
فين كيتحط فالتركيب
مسار الكابلات مثقوب125/63N
مثال ديال تركيب شمسي
الألواح الشمسية
مجموعة الألواح الشمسية
العاكس الشمسي
تحويل التيار المستمر للتيار المتناوب
الحماية والتحكّم فالتيار المتناوب
أجهزة مختارة حسب المشروع
مسار الكابلات
موصلات بين الأجهزة
القطعة المختارة هنا · 125/63N
أجهزة الموقع
أجهزة كيغذّيها التركيب
مثال ديال التثبيت فجهة التيار المتناوب؛ الحماية والكابلات كيتحددو حسب المشروع.
السهام كيبينو ترتيب ربط الأجهزة فالمثال. اللازم المبيّن كيحميها ولا كيثبّتها ولا كيسندها؛ ما كيدوزش فيه تيار التشغيل.
كيفاش كتستعمل القطعة
بين التجميع الكهربائي وأجهزة الموقع، مسار الكابلات كيسند الكابلات. الكابلات ودعامات التثبيت كيتختارو بوحدهم.
مسار الكابلات مثقوب
الكابلات · بوحدهم
القطعة المختارة
مسار الكابلات مثقوب
نقرا الشرح التقني
مسار كابلات حديد مثقوب مقوّى، 125 × 63 mm (العرض × علو الجنب)، بطول 3 m. مغلفن Z275؛ الدعامات والغطاء بوحدهم.
02 · المواصفات
القيم الاسمية، الأبعاد والأثر العملي.
البنية والتوافق الميكانيكي
- مرجع الصانع
125/63N
- المقطع · العرض × العلو
125 × 63 mm
- الطول ديال القطعة
3 m
- المادة
Z275 · EN 10327-DX51D
- سمك الحديد
0.5 mm
- الثقوب الطوال
25 × 7 mm
- التجميع
تعشيق مدمج
- مرجع الحمل
مرجع N والمسافة بين الدعامات · الورقة ص. 8
03 · خاص التأكيد قبل العرض
أربعة تحققات قبل إدراج هاد المرجع فالعرض.
قبل الديفي، تأكّد من القياسات ومسار الكابلات وظروف التركيب والقطع اللي غادي تتسلّم بالضبط.
- 01
القياسات والتثبيت
اختار العرض وعلو الجنب حسب عدد الكابلات والوزن وبلاصة الاحتياط.
- 02
مسار الكابلات
استعمل جدول الحمل ديال الصانع لهاد المرجع والمسافة الحقيقية بين الدعامات. الدعامات والزوايا والوصلات والتثبيت بوحدهم.
- 03
الوسط ديال التركيب
راجع التعرض للصدأ وحماية الحواف والربط الكهربائي والأرضي ديال المسار كامل.
- 04
المرجع واللوازم بالضبط
تأكّد من مرجع N المقوّى وطول 3 m والغطاء إلا كان مطلوب. ما يتبدّلش بمرجع عادي ولا مصبوغ.
04 · الوثائق
نحتافظو بتتبّع المرجع الدقيق.
الوثائق المنشورة لهاد المرجع بالضبط كتعاون فالاختيار وتسليم المعدات.
كاطالوگ الصناعةدليل · المغرب · الفرنسيةكاطالوگ 2022 · عائلة المنتجات
05 · إكمال النظام
اللوازم والمعدات المكملة فطلب واحد.
اختارو المعدات المكملة المناسبة. ReneWave كتبقى كتتحقق من الكميات والتوافق قبل إدراجها فالعرض المكتوب.
ما كايناش معدات إضافية منشورة لهاد المرجع. اللوازم المطلوبة كتتأكد أثناء إعداد العرض.
