تحويل الطاقة الشمسية
كيحول طاقة السلاسل الشمسية المحسوبة لتيار متناوب.
20 kW · ثلاثي الطور
SolaXتوازن بين الأداء والثمن

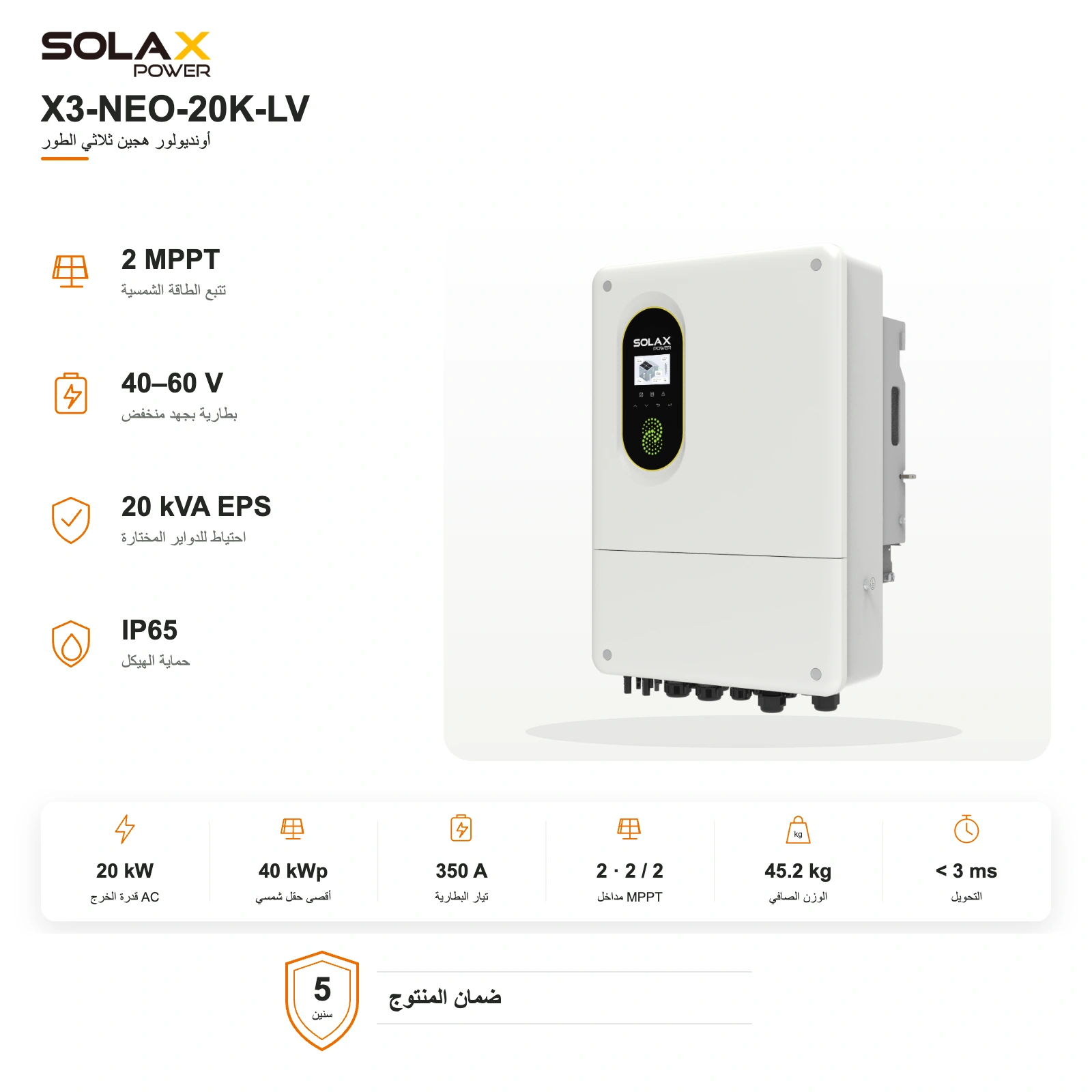

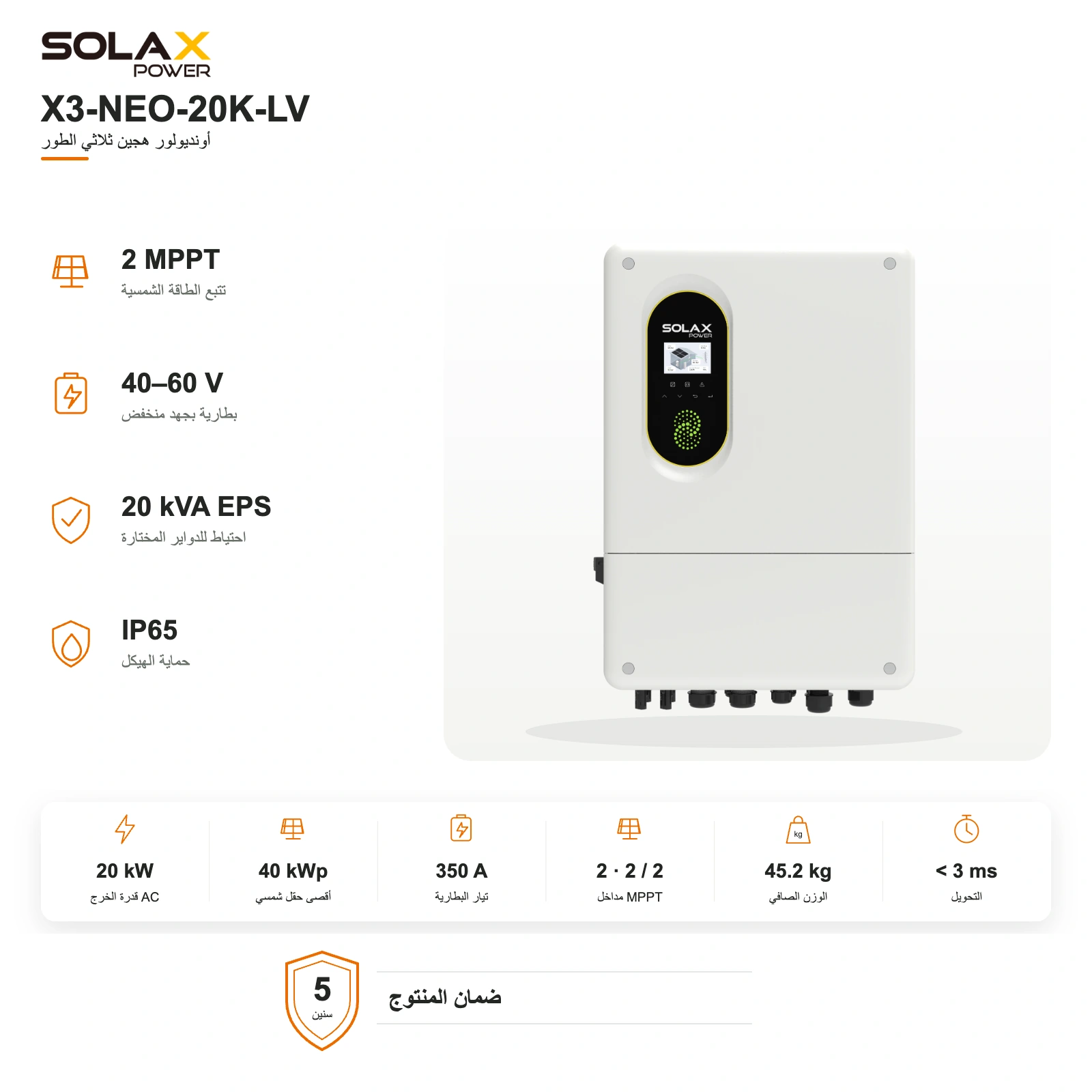

أونديولور SolaX هجين 20 kW ثلاثي الطور
المرجع الدقيق · X3-NEO-20K-LV
تحويل ثلاثي الطور بقدرة 20 kW مع جوج متتبعات شمسية وبطارية منفصلة 40–60 V. دائرة EPS كتحدد الاحتياط؛ الأونديولور ماشي بطارية.
- بنية التيار المتناوب
- 20 kW · ثلاثي الطور
يتختار الأونديولور على حساب عدد الأطوار فالربط الفعلي.
- واجهة البطارية
- 40–60 V
350 A أقصى تيار البطارية
- خرج احتياطي
- 20 kVA قدرة EPS الاسمية
الاحتياط كيغذي دواير مختارة ومحمية بوحدها. القدرة المتاحة كتعلق بسعة البطارية وحدود BMS وتوازن الأحمال وإعدادات التشغيل.
- حساب النظام الشمسي
- جوج MPPT · حقل شمسي 40 kWp
أقصى Voc هو 1000 V؛ التيار وتوزيع السلاسل كيتعلقو بالموديل.
الثمن كيتأكد فعرض سعر مكتوب
العرض المكتوب كيأكد المرجع الدقيق، اللوازم المطلوبة، التوافق، التسليم والشروط التجارية.
التوفر كيتأكد فالعرض المكتوب ديالكم
1
01 · دور المنتج
الدور ديال هاد المنتج فالنظام.
تحويل شمسي وتخزين ثلاثي الطور بقدرة 20 kW. الاحتياط كيغذي دواير مختارة ومحمية بوحدها. القدرة المتاحة كتعلق بسعة البطارية وحدود BMS وتوازن الأحمال وإعدادات التشغيل.
الاستعمالات المناسبة
- الاستهلاك الذاتي للطاقة الشمسية
- تخزين فبطارية بجهد منخفض
- احتياط للدواير المختارة
علاش ReneWave تقدر تقترحو
- جوج MPPT كيخليو مجموعات السلاسل الشمسية تتحسب كل وحدة بوحدها.
- واجهة البطارية كتدعم الشحن والتفريغ المتحكم فيهما.
- ربط EPS مخصص كيفصل الدواير المختارة للاحتياط.
الوظائف المدمجة
أربع وظائف خاص تتقرا قبل المواصفات الرئيسية.
جوج متتبعات شمسية مستقلين
كيقبل مجموعات السلاسل محسوبة كل وحدة بوحدها.
مجال MPPT 160–950 V · 36 / 36 A أقصى حد لكل متتبع.
تحويل الطاقة من وإلى البطارية
كينسق الشحن الشمسي أو المبرمج من الشبكة وتفريغ البطارية.
40–60 V · 350 A أقصى شحن/تفريغ. خاص التوافق بالضبط مع BMS.
احتياط للدواير المختارة
كيغذي دواير EPS المخصصة ملي الشبكة ما كايناش.
20 kVA اسمية · تحويل معلن أقل من 3 ms. الاحتياط كيغذي دواير مختارة ومحمية بوحدها. القدرة المتاحة كتعلق بسعة البطارية وحدود BMS وتوازن الأحمال وإعدادات التشغيل.
داخل نظام الطاقة
عاكس واحد، ومسارات مختلفة للطاقة.
التحويل الشمسي كيدوز داخل العاكس. التخزين والحماية الخارجية ودوائر الأحمال المضبوطة كيبقاو منفصلين.
الطاقة الشمسية كدوز عبر MPPT المدمجين والأونديولور للدواير المختارة.
الاحتياط كيغذي دواير مختارة ومحمية بوحدها. القدرة المتاحة كتعلق بسعة البطارية وحدود BMS وتوازن الأحمال وإعدادات التشغيل.
نقرا الشرح التقني
أونديولور هجين ثلاثي الطور بقدرة 20 kW، كيجمع التحويل الشمسي وشحن بطارية 40–60 V والاحتياط للدواير المختارة.
02 · المواصفات
القيم الاسمية، الأبعاد والأثر العملي.
المدخل الشمسي
- أقصى حقل شمسي موصى به
40 kWp
- MPPT / السلاسل لكل متتبع
2 / (2 / 2)
- مجال تشغيل MPPT
160–950 V
- أقصى جهد كهروضوئي
1000 V
- جهد انطلاق PV
150 V
- أقصى تيار شمسي لكل MPPT
36 / 36 A
- أقصى تيار قصر شمسي لكل MPPT
50 / 50 A
AC والتخزين والاحتياط EPS
- قدرة الخرج AC الاسمية
20 kW · ثلاثي الطور
- مجال جهد البطارية
40–60 V
- أقصى تيار شحن / تفريغ البطارية
350 A
- قدرة EPS الاسمية
20 kVA
- ذروة خرج EPS
40 kVA · 10 ثواني
- مدة التحويل
< 3 ms
- المردودية القصوى / الأوروبية
97.6% / 97.0%
الهيكل والتركيب
- درجة الحماية
IP65
- درجة حرارة التشغيل
−25 حتى +60°C · نقص فالقدرة فوق +45°C
- القياسات (العرض × العلو × العمق)
520 × 705 × 258 mm
- الوزن الصافي
45.2 kg
- التبريد
تبريد بالهواء متحكم فيه
- خرج غير متوازن فكل طور
7.5 kW أقصى قدرة مستمرة لكل طور
03 · خاص التأكيد قبل العرض
أربعة تحققات قبل إدراج هاد المرجع فالعرض.
ReneWave كتتحقق من الوضع الكهربائي، المعدات المربوطة، شروط التركيب وطريقة الإعداد قبل إدراج المرجع الدقيق فالعرض المكتوب.
- 01
الطاقة الشمسية وعدد الأطوار
خاص التحقق من الربط ثلاثي الطور وVoc فالبرد وتيارات MPPT والسلاسل.
- 02
ملاءمة البطارية والأحمال
خاص التحقق من مجال 40–60 V كامل وبروتوكول BMS ومسار 350 A وحاجة الاحتياط.
- 03
التركيب والحماية
خاص يتحسب الفصل والكابلات والحماية والتأريض ومسافة التهوية.
- 04
التحكم وإعداد التشغيل
خاص التحقق من بلاصة العداد/CT والفيرموير وإعدادات البطارية وأي ربط ديال المولد أو التوازي.
04 · الوثائق والضمان
نحتافظو بتتبّع المرجع الدقيق.
الوثائق المعروضة هنا كتعاون فالاختيار وتسليم المعدات. المرجع المعتمد هو الطلب المقبول ووثيقة ضمان المصنّع المنطبقة على المنتج.
SolaX X3-NEO-LV فيشة تقنيةورقة بيانات · وثائق تقنية عالمية · الإنجليزيةV1.9 · عائلة المنتجات
SolaX X3-NEO-LV دليل التركيبالتركيب · وثائق تقنية عالمية · أجزاء بالإنجليزية والفرنسيةV4.0 · عائلة المنتجات
SolaX X3-NEO-LV دليل الاستعمالدليل · وثائق تقنية عالمية · الإنجليزيةV4.0 · عائلة المنتجات
SolaX شروط الضمان العالمية ديال المصنعالضمان · الشروط العالمية اللي كتنطبق فالمغرب · الإنجليزيةV1.7 · 2026-09 · عائلة المنتجات
05 · إكمال النظام
اللوازم والمعدات المكملة فطلب واحد.
اختارو المعدات المكملة المناسبة. ReneWave كتبقى كتتحقق من الكميات والتوافق قبل إدراجها فالعرض المكتوب.
ما كايناش معدات إضافية منشورة لهاد المرجع. اللوازم المطلوبة كتتأكد أثناء إعداد العرض.
