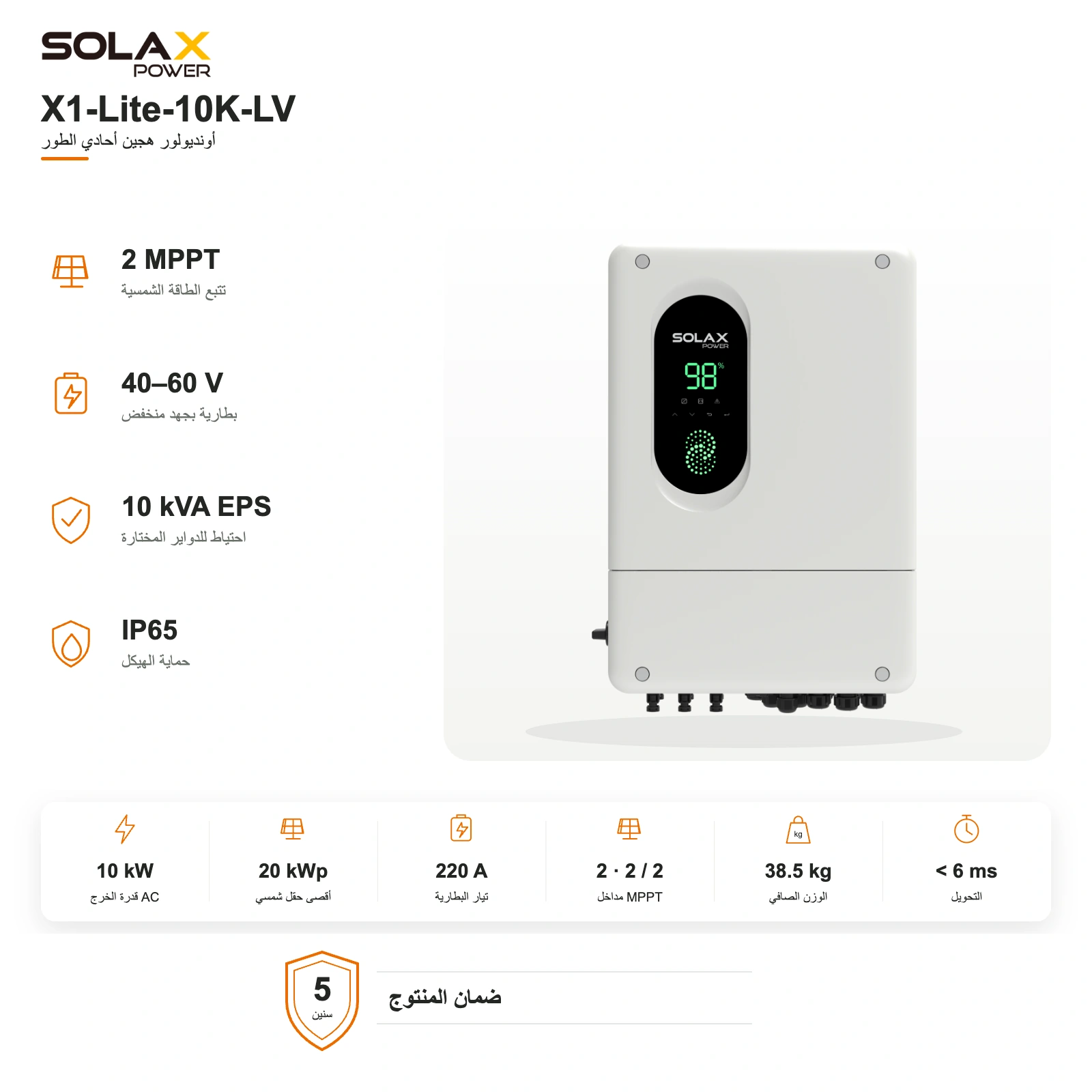

صورة ⁦SolaX X1-Lite-10K-LV⁩ · أمامية
    منظر أمامي ديال نفس السلسلة بمواصفات الموديل بالضبط.
    SolaXتوازن بين الأداء والثمن

    أونديولور ⁦SolaX⁩ هجين ⁦10 kW⁩ أحادي الطور

    المرجع الدقيق · X1-Lite-10K-LV

    تحويل أحادي الطور بقدرة ⁦10 kW⁩ مع جوج متتبعات شمسية وبطارية منفصلة ⁦40–60 V⁩. دائرة ⁦EPS⁩ كتحدد الاحتياط؛ الأونديولور ماشي بطارية.

    بنية التيار المتناوب
    ⁦10 kW⁩ · أحادي الطور

    يتختار الأونديولور على حساب عدد الأطوار فالربط الفعلي.

    واجهة البطارية
    ⁦40–60 V⁩

    ⁦220 A⁩ أقصى تيار البطارية

    خرج احتياطي
    ⁦10 kVA⁩ قدرة ⁦EPS⁩ الاسمية

    الاحتياط كيغذي دواير مختارة ومحمية بوحدها. القدرة المتاحة كتعلق بسعة البطارية وحدود ⁦BMS⁩ وتوازن الأحمال وإعدادات التشغيل.

    حساب النظام الشمسي
    جوج ⁦MPPT⁩ · حقل شمسي ⁦20 kWp⁩

    أقصى ⁦Voc⁩ هو ⁦600 V⁩؛ التيار وتوزيع السلاسل كيتعلقو بالموديل.

    الثمن كيتأكد فعرض سعر مكتوب

    العرض المكتوب كيأكد المرجع الدقيق، اللوازم المطلوبة، التوافق، التسليم والشروط التجارية.

    التوفر كيتأكد فالعرض المكتوب ديالكم

    1

    01 · دور المنتج

    الدور ديال هاد المنتج فالنظام.

    تحويل شمسي وتخزين أحادي الطور بقدرة ⁦10 kW⁩. الاحتياط كيغذي دواير مختارة ومحمية بوحدها. القدرة المتاحة كتعلق بسعة البطارية وحدود ⁦BMS⁩ وتوازن الأحمال وإعدادات التشغيل.

    الاستعمالات المناسبة

    • الاستهلاك الذاتي للطاقة الشمسية
    • تخزين فبطارية بجهد منخفض
    • احتياط للدواير المختارة

    علاش ⁦ReneWave⁩ تقدر تقترحو

    • جوج ⁦MPPT⁩ كيخليو مجموعات السلاسل الشمسية تتحسب كل وحدة بوحدها.
    • واجهة البطارية كتدعم الشحن والتفريغ المتحكم فيهما.
    • ربط ⁦EPS⁩ مخصص كيفصل الدواير المختارة للاحتياط.

    الوظائف المدمجة

    أربع وظائف خاص تتقرا قبل المواصفات الرئيسية.

    تحويل الطاقة الشمسية

    كيحول طاقة السلاسل الشمسية المحسوبة لتيار متناوب.

    ⁦10 kW⁩ · أحادي الطور

    جوج متتبعات شمسية مستقلين

    كيقبل مجموعات السلاسل محسوبة كل وحدة بوحدها.

    مجال ⁦MPPT 50–550 V⁩ · ⁦32 / 32 A⁩ أقصى حد لكل متتبع.

    تحويل الطاقة من وإلى البطارية

    كينسق الشحن الشمسي أو المبرمج من الشبكة وتفريغ البطارية.

    ⁦40–60 V⁩ · ⁦220 A⁩ أقصى شحن/تفريغ. خاص التوافق بالضبط مع ⁦BMS⁩.

    احتياط للدواير المختارة

    كيغذي دواير ⁦EPS⁩ المخصصة ملي الشبكة ما كايناش.

    ⁦10 kVA⁩ اسمية · تحويل معلن أقل من ⁦6 ms⁩. الاحتياط كيغذي دواير مختارة ومحمية بوحدها. القدرة المتاحة كتعلق بسعة البطارية وحدود ⁦BMS⁩ وتوازن الأحمال وإعدادات التشغيل.

    داخل نظام الطاقة

    عاكس واحد، ومسارات مختلفة للطاقة.

    التحويل الشمسي كيدوز داخل العاكس. التخزين والحماية الخارجية ودوائر الأحمال المضبوطة كيبقاو منفصلين.

    الطاقة الشمسية كدوز عبر ⁦MPPT⁩ المدمجين والأونديولور للدواير المختارة.

    الاحتياط كيغذي دواير مختارة ومحمية بوحدها. القدرة المتاحة كتعلق بسعة البطارية وحدود ⁦BMS⁩ وتوازن الأحمال وإعدادات التشغيل.

    ⁦X1-Lite-10K-LV⁩ كينسق جوج متتبعات شمسية وبطارية متوافقة منفصلة بجهد منخفض وأحمال مختارة محمية. الشحن من الشبكة ومدخل المولد المخصص عندهم أوضاع إعداد منفصلة. ملي كتقطع الشبكة كتكون معزولة على خرج ⁦EPS⁩. الطاقة الشمسية كدوز عبر ⁦MPPT⁩ المدمجين والأونديولور للدواير المختارة.سلاسل شمسية محسوبةحد الحقل: ⁦20 kWp⁩⁦600 V⁩ أقصى ⁦Voc⁩جوج ⁦MPPT⁩ مدمجين⁦50–550 V⁩⁦32 / 32 A⁩ لكل ⁦MPPT⁩X1-Lite-10K-LV⁦10 kW⁩ · أحادي الطوردواير ⁦EPS⁩ محمية⁦230 V⁩ · أحادي الطورحماية خارجيةأحمال مختارة⁦10 kVA⁩ قدرة ⁦EPS⁩ الاسميةالحمل وذروة الإقلاع متحقق منهمبطارية متوافقة⁦40–60 V⁩ · بطارية بوحدها⁦220 A⁩ أقصى تيار البطاريةالشبكة الكهربائيةربط أحادي الطورإعدادات التشغيلمولد اختياريطرف ⁦GEN⁩ مخصصالتحكم والإعدادات متحقق منهم⁦X1-Lite-10K-LV⁩ كينسق جوج متتبعات شمسية وبطارية متوافقة منفصلة بجهد منخفض وأحمال مختارة محمية. الشحن من الشبكة ومدخل المولد المخصص عندهم أوضاع إعداد منفصلة. ملي كتقطع الشبكة كتكون معزولة على خرج ⁦EPS⁩. الطاقة الشمسية كدوز عبر ⁦MPPT⁩ المدمجين والأونديولور للدواير المختارة.سلاسل شمسية محسوبةحد الحقل: ⁦20 kWp⁩⁦600 V⁩ أقصى ⁦Voc⁩جوج ⁦MPPT⁩ مدمجين⁦50–550 V⁩⁦32 / 32 A⁩ لكل ⁦MPPT⁩X1-Lite-10K-LV⁦10 kW⁩ · أحادي الطوردواير ⁦EPS⁩ محمية⁦230 V⁩ · أحادي الطورحماية خارجيةأحمال مختارة⁦10 kVA⁩ قدرة ⁦EPS⁩ الاسميةالحمل وذروة الإقلاع متحقق منهمبطارية متوافقة⁦40–60 V⁩ · بطارية بوحدها⁦220 A⁩ أقصى تيار البطاريةالشبكة الكهربائيةربط أحادي الطورإعدادات التشغيلمولد اختياريطرف ⁦GEN⁩ مخصصالتحكم والإعدادات متحقق منهم⁦X1-Lite-10K-LV⁩ كينسق جوج متتبعات شمسية وبطارية متوافقة منفصلة بجهد منخفض وأحمال مختارة محمية. الشحن من الشبكة ومدخل المولد المخصص عندهم أوضاع إعداد منفصلة. ملي كتقطع الشبكة كتكون معزولة على خرج ⁦EPS⁩. الطاقة الشمسية كدوز عبر ⁦MPPT⁩ المدمجين والأونديولور للدواير المختارة.سلاسل شمسية محسوبةحد الحقل: ⁦20 kWp⁩⁦600 V⁩ أقصى ⁦Voc⁩جوج ⁦MPPT⁩ مدمجين⁦50–550 V⁩⁦32 / 32 A⁩ لكل ⁦MPPT⁩X1-Lite-10K-LV⁦10 kW⁩ · أحادي الطوردواير ⁦EPS⁩ محمية⁦230 V⁩ · أحادي الطورحماية خارجيةأحمال مختارة⁦10 kVA⁩ قدرة ⁦EPS⁩ الاسميةالحمل وذروة الإقلاع متحقق منهمبطارية متوافقة⁦40–60 V⁩ · بطارية بوحدها⁦220 A⁩ أقصى تيار البطاريةالشبكة الكهربائيةربط أحادي الطورإعدادات التشغيلمولد اختياريطرف ⁦GEN⁩ مخصصالتحكم والإعدادات متحقق منهم

    مسار طاقة نشط مسار غير نشط

    رسم توضيحي للتشغيل، ماشي مخطط توصيل. خاص التحقق من التجهيزات المنفصلة والحماية والبرنامج الثابت والإعداد عند التشغيل.

    نقرا الشرح التقني

    أونديولور هجين أحادي الطور بقدرة ⁦10 kW⁩، كيجمع التحويل الشمسي وشحن بطارية ⁦40–60 V⁩ والاحتياط للدواير المختارة.

    02 · المواصفات

    القيم الاسمية، الأبعاد والأثر العملي.

    المدخل الشمسي

    أقصى حقل شمسي موصى به

    20 kWp

    ⁦MPPT⁩ / السلاسل لكل متتبع

    ⁦2 / (2 / 2⁩)

    مجال تشغيل ⁦MPPT⁩

    ⁦50–550 V⁩

    أقصى جهد كهروضوئي

    ⁦600 V⁩

    جهد انطلاق ⁦PV⁩

    ⁦110 V⁩

    أقصى تيار شمسي لكل ⁦MPPT⁩

    ⁦32 / 32 A⁩

    أقصى تيار قصر شمسي لكل ⁦MPPT⁩

    ⁦40 / 40 A⁩

    ⁦AC⁩ والتخزين والاحتياط ⁦EPS⁩

    قدرة الخرج ⁦AC⁩ الاسمية

    ⁦10 kW⁩ · أحادي الطور

    مجال جهد البطارية

    ⁦40–60 V⁩

    أقصى تيار شحن / تفريغ البطارية

    ⁦220 A⁩

    قدرة ⁦EPS⁩ الاسمية

    ⁦10 kVA⁩

    ذروة خرج ⁦EPS⁩

    ⁦20 kVA⁩ · 10 ثواني

    مدة التحويل

    < 6 ms

    المردودية القصوى / الأوروبية

    ⁦97.6% / 97.0%⁩

    الهيكل والتركيب

    درجة الحماية

    ⁦IP65⁩

    درجة حرارة التشغيل

    −25 حتى +⁦60°C⁩ · نقص فالقدرة فوق +⁦45°C⁩

    القياسات (العرض × العلو × العمق)

    ⁦462 × 651 × 280 mm⁩

    الوزن الصافي

    ⁦38.5 kg⁩

    التبريد

    تبريد بالهواء متحكم فيه

    03 · خاص التأكيد قبل العرض

    أربعة تحققات قبل إدراج هاد المرجع فالعرض.

    ⁦ReneWave⁩ كتتحقق من الوضع الكهربائي، المعدات المربوطة، شروط التركيب وطريقة الإعداد قبل إدراج المرجع الدقيق فالعرض المكتوب.

    1. 01

      الطاقة الشمسية وعدد الأطوار

      خاص التحقق من الربط أحادي الطور و⁦Voc⁩ فالبرد وتيارات ⁦MPPT⁩ والسلاسل.

    2. 02

      ملاءمة البطارية والأحمال

      خاص التحقق من مجال ⁦40–60 V⁩ كامل وبروتوكول ⁦BMS⁩ ومسار ⁦220 A⁩ وحاجة الاحتياط.

    3. 03

      التركيب والحماية

      خاص يتحسب الفصل والكابلات والحماية والتأريض ومسافة التهوية.

    4. 04

      التحكم وإعداد التشغيل

      خاص التحقق من بلاصة العداد/⁦CT⁩ والفيرموير وإعدادات البطارية وأي ربط ديال المولد أو التوازي.

    04 · الوثائق والضمان

    نحتافظو بتتبّع المرجع الدقيق.

    الوثائق المعروضة هنا كتعاون فالاختيار وتسليم المعدات. المرجع المعتمد هو الطلب المقبول ووثيقة ضمان المصنّع المنطبقة على المنتج.

    مرجع ضمان المصنّع

    5 سنين

    • ضمان المنتوج من المصنع حسب الشروط العالمية المحفوظة
    مواكبة الزبناء

    05 · إكمال النظام

    اللوازم والمعدات المكملة فطلب واحد.

    اختارو المعدات المكملة المناسبة. ⁦ReneWave⁩ كتبقى كتتحقق من الكميات والتوافق قبل إدراجها فالعرض المكتوب.

    ما كايناش معدات إضافية منشورة لهاد المرجع. اللوازم المطلوبة كتتأكد أثناء إعداد العرض.
