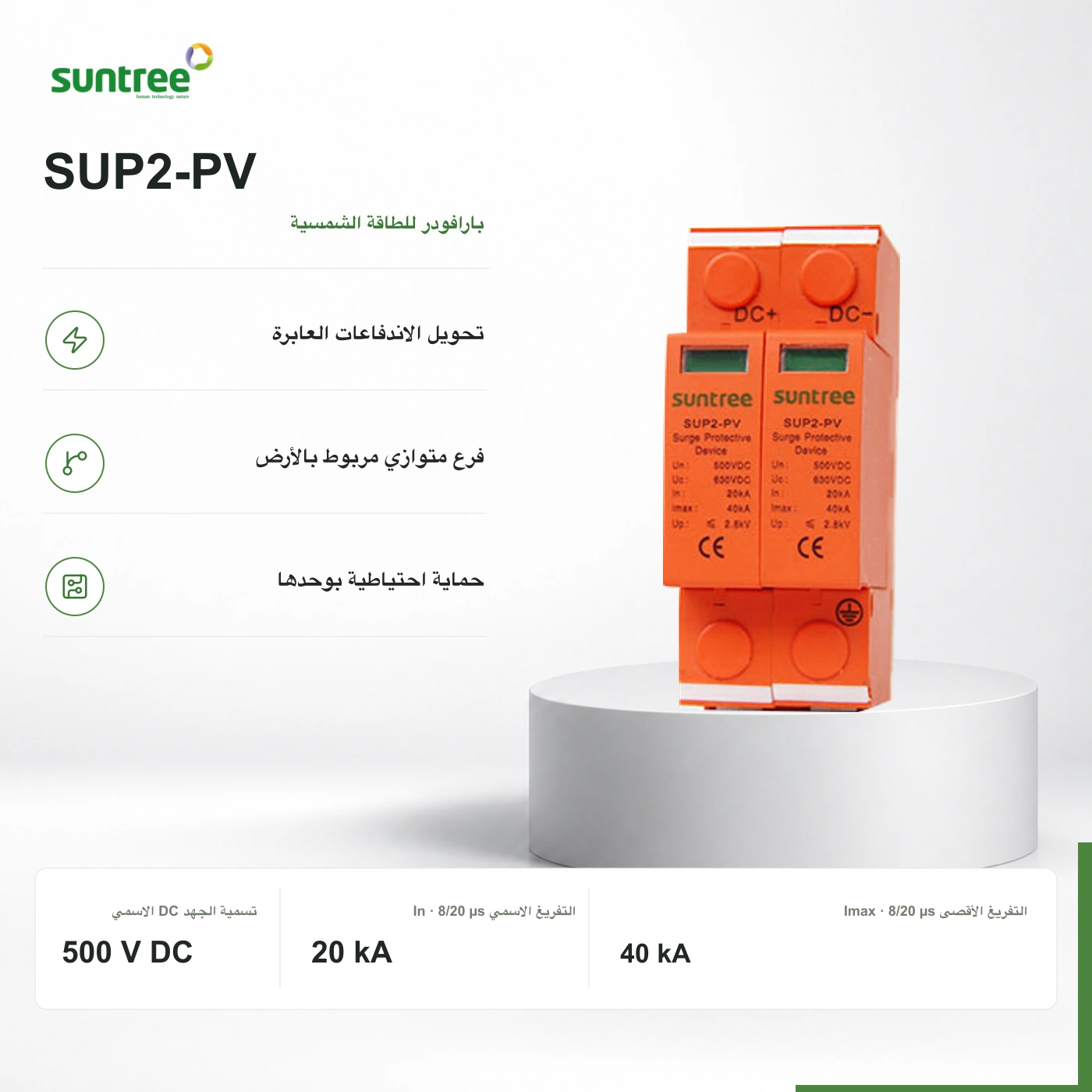

صورة موثقة لـ ⁦SUP2-PV⁩ البرتقالي، بالكتابة الأصلية. قيم ⁦Uc⁩ و⁦Up⁩ ديال هاد الإصدار ما كتنطبقش على توريد بإصدار آخر. المجموعة والحدود الدقيقة كيتحددو فالديفي المكتوب.
    صورة موثقة لـ ⁦SUP2-PV⁩ البرتقالي، بالكتابة الأصلية. قيم ⁦Uc⁩ و⁦Up⁩ ديال هاد الإصدار ما كتنطبقش على توريد بإصدار آخر. المجموعة والحدود الدقيقة كيتحددو فالديفي المكتوب.
    Suntreeالفئة الاقتصادية

    Suntree SUP2-PV · 2P · 500 V DC · 20 / 40 kA

    المرجع الدقيق · ⁦SUP2-PV-2P-500V⁩

    بارافودر شمسي بجوج وحدات، كيتربط بالتوازي مع دائرة ⁦DC⁩. كيحوّل الاندفاعات العابرة للأرض؛ حماية التيار الزائد كتكون بوحدها. ⁦Uc⁩ و⁦Up⁩ كيتبدلو حسب الإصدار، ماشي غير تسمية ⁦500 V⁩.

    تيار التفريغ الاسمي ⁦In (8/20 µs⁩)
    ⁦20 kA⁩
    تيار التفريغ الأقصى ⁦Imax (8/20 µs⁩)
    ⁦40 kA⁩
    تسمية الجهد ⁦DC⁩ الاسمي
    ⁦500 V DC⁩
    Uc / Up
    حسب الإصدار · ما تأكدش للتوريد
    ترتيب الأسلاك
    DC + / DC − + PE

    جدول ⁦SUP2-PV⁩ المحفوظ والجهاز المصور عندهم إصدارات مختلفة فـ ⁦Uc⁩ و⁦Up⁩. ما عطيناش قيمة وحدة لـ ⁦Uc⁩ ولا ⁦Up⁩ لهاد التوريد. خاص الاختيار يكون حسب جهد ⁦PV⁩ بلا حمل فالبرد وتحمل الأجهزة للاندفاع، باللوحة ووثيقة الإصدار اللي غادي يتسلم. تسمية الجهد ⁦DC⁩ بوحدها ماشي حد مسموح للـ ⁦PV⁩.

    الثمن كيتأكد فعرض سعر مكتوب

    الديفي كيأكد المرجع وشروط البيع؛ اختيار الجهاز المناسب للتركيب كيبقى مسؤولية المركّب.

    التوفر كيتأكد فالعرض المكتوب ديالكم

    1

    01 · دور المنتج

    الدور ديال هاد المنتج فالنظام.

    بارافودر شمسي بجوج وحدات، كيتربط بالتوازي مع دائرة ⁦DC⁩. كيحوّل الاندفاعات العابرة للأرض؛ حماية التيار الزائد كتكون بوحدها. ⁦Uc⁩ و⁦Up⁩ كيتبدلو حسب الإصدار، ماشي غير تسمية ⁦500 V⁩.

    الاستعمالات المناسبة

    • دوائر ⁦DC⁩ ديال علب جمع ⁦PV⁩ والانفرترات

    علاش ⁦ReneWave⁩ تقدر تقترحو

    • بارافودر شمسي بجوج وحدات، كيتربط بالتوازي مع دائرة ⁦DC⁩. كيحوّل الاندفاعات العابرة للأرض؛ حماية التيار الزائد كتكون بوحدها. ⁦Uc⁩ و⁦Up⁩ كيتبدلو حسب الإصدار، ماشي غير تسمية ⁦500 V⁩.

    شنو كيتبدّل فالتطبيق

    • ربط مجموعة البارافودر بالتوازي بين ⁦DC⁩ + و⁦DC⁩ − وقضيب الأرض حسب الرسم ديالو. ثلاث وحدات ماشي ثلاث سلاسل ⁦PV⁩ ولا ثلاث أقطاب كتتفصل. ⁦PE⁩ كيبقى مربوط ديما، ما كيتقطعش.
    • ⁦In⁩ هو تيار التفريغ الاسمي و⁦Imax⁩ هو الأقصى، بجوج لموجة ⁦8/20 µs⁩. ماشي قدرة قطع قاطع ⁦40 kA⁩. نسّق الحماية الاحتياطية، ربط الأرض وتحمل الأجهزة للاندفاع؛ ما حددناش هنا تيار الفيزيبل الاحتياطي.
    • غير تحويل الاندفاعات. بلا حماية الحمل الزائد ولا القصر ولا الحماية التفاضلية؛ وبلا ضمان ضد ضربة برق مباشرة. عزل الدائرة وحماية التيار الزائد كيبقاو بوحدهم.

    المكان فالنظام

    تحويل الصاعقة بمسار موازي، ماشي قطع متسلسل.

    غير تحويل الاندفاعات. بلا حماية الحمل الزائد ولا القصر ولا الحماية التفاضلية؛ وبلا ضمان ضد ضربة برق مباشرة. عزل الدائرة وحماية التيار الزائد كيبقاو بوحدهم.

    الدائرة كتغذي الحمل؛ البارافودر مربوط بالتوازي، ماشي متسلسل مع الحمل.

    مسار الحمل كيبقى منفصل على فرع البارافودر المتوازي. الاندفاع كيدوز من الحماية الاحتياطية المنسقة والبارافودر للأرض؛ اتصال ⁦PE⁩ كيبقى فالجوج حالات. الدائرة كتغذي الحمل؛ البارافودر مربوط بالتوازي، ماشي متسلسل مع الحمل.مصدر شمسي ⁦DC⁩جهاز ⁦DC⁩ مستقلالعزل والتنسيقمدخل ⁦DC⁩ للعاكستحويل مستقلحماية احتياطيةمستقلةتنسيق بوحدو⁦SUP2-PV⁩ ⁦2P⁩ · ⁦500 V DC⁩In 20 / Imax 40 kA · 8/20 µsالأرضي ديال الحماية⁦PE⁩ · مربوط ديما، ماكيتقطعشمسار الحمل كيبقى منفصل على فرع البارافودر المتوازي. الاندفاع كيدوز من الحماية الاحتياطية المنسقة والبارافودر للأرض؛ اتصال ⁦PE⁩ كيبقى فالجوج حالات. الدائرة كتغذي الحمل؛ البارافودر مربوط بالتوازي، ماشي متسلسل مع الحمل.مصدر شمسي ⁦DC⁩جهاز ⁦DC⁩ مستقلالعزل والتنسيقمدخل ⁦DC⁩ للعاكستحويل مستقلحماية احتياطية مستقلةتنسيق بوحدو⁦SUP2-PV⁩ ⁦2P⁩ · ⁦500 V DC⁩In 20 / Imax 40 kA · 8/20 µsالأرضي ديال الحماية⁦PE⁩ · مربوط ديما، ماكيتقطعشمسار الحمل كيبقى منفصل على فرع البارافودر المتوازي. الاندفاع كيدوز من الحماية الاحتياطية المنسقة والبارافودر للأرض؛ اتصال ⁦PE⁩ كيبقى فالجوج حالات. الدائرة كتغذي الحمل؛ البارافودر مربوط بالتوازي، ماشي متسلسل مع الحمل.مصدر شمسي ⁦DC⁩جهاز ⁦DC⁩ مستقلالعزل والتنسيقمدخل ⁦DC⁩ للعاكستحويل مستقلحماية احتياطية مستقلةتنسيق بوحدو⁦SUP2-PV⁩ ⁦2P⁩ · ⁦500 V DC⁩In 20 / Imax 40 kA · 8/20 µsالأرضي ديال الحماية⁦PE⁩ · مربوط ديما، ماكيتقطعش

    ⁦DC + / DC⁩ −تيار الصاعقة نحو ⁦PE⁩⁦PE⁩ · مربوط ديما، ما كيتقطعشما خدامش / حسب الشروط

    رسم للتوضيح، ماشي مخطط التركيب. خاص التحقق من المعدات المستقلة والتشغيل.

    نقرا الشرح التقني

    بارافودر شمسي بجوج وحدات، كيتربط بالتوازي مع دائرة ⁦DC⁩. كيحوّل الاندفاعات العابرة للأرض؛ حماية التيار الزائد كتكون بوحدها. ⁦Uc⁩ و⁦Up⁩ كيتبدلو حسب الإصدار، ماشي غير تسمية ⁦500 V⁩.

    ربط مجموعة البارافودر بالتوازي بين ⁦DC⁩ + و⁦DC⁩ − وقضيب الأرض حسب الرسم ديالو. ثلاث وحدات ماشي ثلاث سلاسل ⁦PV⁩ ولا ثلاث أقطاب كتتفصل. ⁦PE⁩ كيبقى مربوط ديما، ما كيتقطعش.

    غير تحويل الاندفاعات. بلا حماية الحمل الزائد ولا القصر ولا الحماية التفاضلية؛ وبلا ضمان ضد ضربة برق مباشرة. عزل الدائرة وحماية التيار الزائد كيبقاو بوحدهم.

    جدول ⁦SUP2-PV⁩ المحفوظ والجهاز المصور عندهم إصدارات مختلفة فـ ⁦Uc⁩ و⁦Up⁩. ما عطيناش قيمة وحدة لـ ⁦Uc⁩ ولا ⁦Up⁩ لهاد التوريد. خاص الاختيار يكون حسب جهد ⁦PV⁩ بلا حمل فالبرد وتحمل الأجهزة للاندفاع، باللوحة ووثيقة الإصدار اللي غادي يتسلم. تسمية الجهد ⁦DC⁩ بوحدها ماشي حد مسموح للـ ⁦PV⁩.

    02 · المواصفات

    القيم الاسمية، الأبعاد والأثر العملي.

    هوية الجهاز وحدود التفريغ

    مرجع الصانع

    ⁦SUP2-PV⁩

    الإعداد المختار

    2P · 500 V DC · In 20 kA / Imax 40 kA

    استعمال الدائرة

    ⁦DC⁩ · ⁦PV⁩

    معرّف الإعداد فالكتالوغ

    ⁦SUP2-PV-2P-500V⁩

    تيار التفريغ الاسمي ⁦In (8/20 µs⁩)

    ⁦20 kA⁩

    تيار التفريغ الأقصى ⁦Imax (8/20 µs⁩)

    ⁦40 kA⁩

    تسمية الجهد ⁦DC⁩ الاسمي

    ⁦500 V DC⁩

    Uc / Up

    حسب الإصدار · ما تأكدش للتوريد

    ترتيب الأسلاك

    DC + / DC − + PE

    03 · نقاط الاختيار

    أربع نقاط عملية للاختيار.

    ناسب الدائرة، حدود التفريغ، ربط الأرض والحماية الاحتياطية.

    1. 01

      الدائرة وترتيب الأسلاك

      ربط مجموعة البارافودر بالتوازي بين ⁦DC⁩ + و⁦DC⁩ − وقضيب الأرض حسب الرسم ديالو. ثلاث وحدات ماشي ثلاث سلاسل ⁦PV⁩ ولا ثلاث أقطاب كتتفصل. ⁦PE⁩ كيبقى مربوط ديما، ما كيتقطعش.

    2. 02

      الجهد وحدود التفريغ

      جدول ⁦SUP2-PV⁩ المحفوظ والجهاز المصور عندهم إصدارات مختلفة فـ ⁦Uc⁩ و⁦Up⁩. ما عطيناش قيمة وحدة لـ ⁦Uc⁩ ولا ⁦Up⁩ لهاد التوريد. خاص الاختيار يكون حسب جهد ⁦PV⁩ بلا حمل فالبرد وتحمل الأجهزة للاندفاع، باللوحة ووثيقة الإصدار اللي غادي يتسلم. تسمية الجهد ⁦DC⁩ بوحدها ماشي حد مسموح للـ ⁦PV⁩.

    3. 03

      حماية احتياطية مستقلة

      ⁦In⁩ هو تيار التفريغ الاسمي و⁦Imax⁩ هو الأقصى، بجوج لموجة ⁦8/20 µs⁩. ماشي قدرة قطع قاطع ⁦40 kA⁩. نسّق الحماية الاحتياطية، ربط الأرض وتحمل الأجهزة للاندفاع؛ ما حددناش هنا تيار الفيزيبل الاحتياطي.

    4. 04

      التركيب وربط الأرض

      تركيب على سكة ⁦DIN 35 mm⁩ داخل علبة مناسبة. خلي أسلاك التوازي وربط ⁦PE⁩ قصار. تبع رسم الأطراف ديال الإصدار المسلّم وعزل قبل تبديل الوحدة. النافذة الحمرا كتطلب فحص وتبديل، ماشي إعادة تشغيل أوتوماتيكية.

    04 · الوثائق

    نحتافظو بتتبّع المرجع الدقيق.

    الوثائق المنشورة لهاد المرجع بالضبط كتعاون فالاختيار وتسليم المعدات.

    05 · إكمال النظام

    اللوازم والمعدات المكملة فطلب واحد.

    المعدات المستقلة كتختار حسب التركيب؛ ما كنزيدو حتى تجهيز مرافق أوتوماتيكياً فالطلب ديالك.

    ما كاينش اختيار أوتوماتيكي للمعدات المرافقة. الحمايات المستقلة واللوازم كتختار حسب التركيب.
