أربع نقاط تشغيل شمسية محسوبة
أربعة متتبّعات MPPT كتتتبّع أربع مجموعات محسوبة بشكل منفصل، بثمانية مداخل موزّعة 2+2+2+2.
حدود كل متتبّع المعلنة هي 36 A لتيار التشغيل و55 A لتيار القصر.
Deyeأفضل قيمة مقابل الثمن

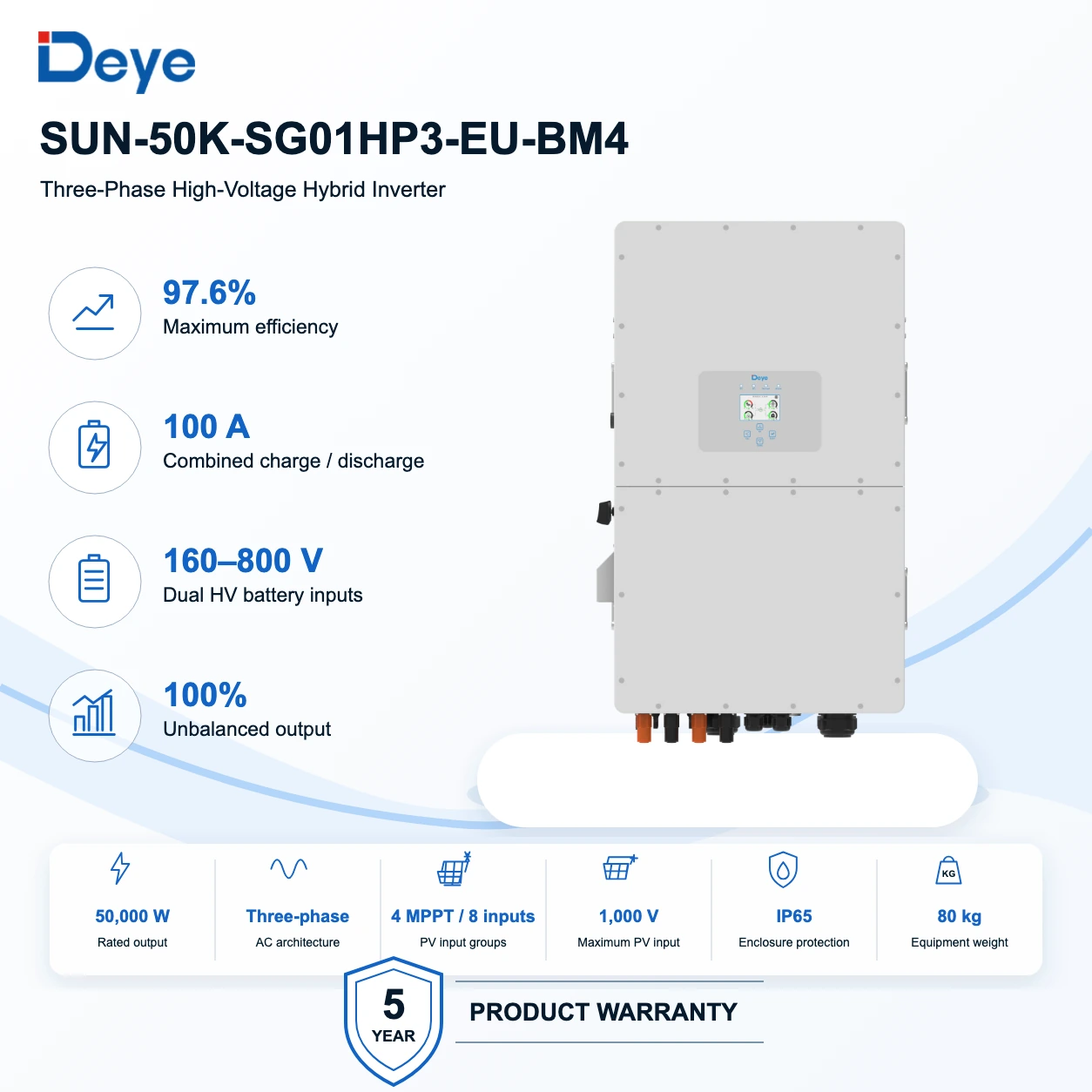

عاكس هجين ثلاثي الطور عالي الجهد Deye SUN بقدرة 50 kW
المرجع الدقيق · SUN-50K-SG01HP3-EU-BM4
عاكس هجين ثلاثي الأطوار بقدرة 50 kW كيدمج أربعة متتبّعات شمسية ومدخلين لبطاريات ليثيوم عالية الجهد وخرج أحمال مختارة ومدخل مولّد قابل للضبط. البطاريات وBMS والقياس والحماية والمولّد تجهيزات منفصلة.
- خرج AC
- 50,000 W اسمية · 55,000 VA قصوى
خاص تتحسب قدرة الربط والتيار المستمر وتوزيع الأطوار وذروات الطلب.
- حدود تصميم المصفوفة الشمسية
- 100,000 W للربط · 80,000 W للدخول
حدود القدرة القابلة للربط وحدود قدرة الدخول مختلفة؛ خاص المصفوفة تستوفي فحوص القدرة والجهد والتيار وتحديد القدرة القصوى.
- توزيع المداخل الشمسية
- 4 MPPT · 8 مداخل موزّعة 2+2+2+2
الروابط الثمانية مجموعين على أربعة متتبّعات، وماشي ثمان قنوات مستقلة.
- واجهات البطارية
- مدخلان · 160–800 V · 50 + 50 A
الحد الإجمالي هو 100 A؛ ماشي 100 A متاحة من كل مدخل.
- مسار الأحمال المحمية
- عبور 200 A · ذروة 75 kW لمدة 10 ثوانٍ
يجب أن تبقى الدوائر المختارة وأحمال الذروة ضمن حدود البنية المحمية كاملة.
لا تختار هذا العاكس اعتماداً فقط على 50 kW أو التخزين عالي الجهد. يجب تأكيد توزيع السلاسل وتصميم البطارية وBMS وربط AC وتيار العبور وطلب الاحتياط وإعداد منفذ المولّد.
الثمن كيتأكد فعرض سعر مكتوب
العرض المكتوب كيأكد المرجع الدقيق، اللوازم المطلوبة، التوافق، التسليم والشروط التجارية.
التوفر كيتأكد فعرض السعر المكتوب ديالك
1
01 · دور المنتج
الدور ديال هاد المنتج فالنظام.
SUN-50K-SG01HP3-EU-BM4 كيستقبل ثمانية مداخل شمسية مصمَّمة على أربعة متتبّعات MPPT، وكيحوّل التيار المستمر الشمسي أو ديال البطارية لمتناوب ثلاثي الأطوار مضبوط، وكينسّق خرج أحمال محمي بشكل منفصل. التشغيل مع الشبكة والمولّد والتخزين مرتبط بتجهيزات منفصلة وحماية وإعدادات معتمدة.
الاستعمالات المناسبة
- مواقع تجارية ومؤسسات ضيافة ومواقع فلاحية كبيرة ثلاثية الأطوار كتحتاج تنسيق الطاقة الشمسية والتخزين عالي الجهد
- مصفوفات مناسبة لثمانية مداخل سلاسل مصمَّمة، مجموعين اثنين لكل MPPT
- مشاريع بأحمال محمية محدّدة فالتصميم ومسار مولّد مدروس بشكل منفصل
علاش ReneWave تقدر تقترحو
- أربعة متتبّعات MPPT كتدبّر أربع مجموعات تشغيل محسوبة بشكل منفصل، بمدخلين لكل واحد.
- مدخلان للتخزين بجهد 160–800 V كيوفّرو حداً إجمالياً موثّقاً ديال 50 + 50 A للشحن والتفريغ.
- الخرج ثلاثي الأطوار معلن بتشغيل غير متوازن 100%، ولكن توزيع الأطوار كيبقى محتاج الحساب.
- مدخل المولّد المضبوط كينسّق وظيفة مولّد واحدة موثّقة فكل مرة.
الوظائف المدمجة
أربع وظائف خاص تتقرا قبل المواصفات الرئيسية.
تحويل ثلاثي الأطوار بقدرة 50 kW
القدرة المتاحة من المصفوفة أو البطارية كتتحوّل لتيار متناوب ثلاثي الأطوار مضبوط.
الخرج الاسمي هو 50,000 W، بقدرة ظاهرية قصوى 55,000 VA.
مدخلان للتخزين عالي الجهد
مدخلان كيربطو بنيات بطاريات ليثيوم 160–800 V متحقَّق منها بشكل منفصل.
أقصى تيار للشحن والتفريغ هو 50 + 50 A عبر منفذي البطارية.
تدبير الشبكة والاحتياط والمولّد
واجهات الشبكة والأحمال المحمية والمولّد كتنسّق حالات التشغيل المسموح بها.
مدخلا الشبكة والمولّد ما كيتمثّلوش أبداً كنشطين فنفس الوقت.
داخل نظام الطاقة
عاكس واحد، ومسارات مختلفة للطاقة.
التحويل الشمسي كيدوز داخل العاكس. التخزين والحماية الخارجية ودوائر الأحمال المضبوطة كيبقاو منفصلين.
الطاقة الشمسية كتمرّ عبر أربعة متتبّعات MPPT والعاكس لتغذية الأحمال ثلاثية الأطوار المحمية المختارة.
مدخل المولّد كيبان فقط فوضع دعم المولّد. مدخلا الشبكة والمولّد ما كيكونوش نشطين فنفس الوقت.
نقرا الشرح التقني
أربعة متتبّعات شمسية ومدخلان للتخزين عالي الجهد ضمن بنية هجينة منسّقة بقدرة 50 kW.
Deye SUN-50K-SG01HP3-EU-BM4 كيجمع أربعة متتبّعات شمسية والتحويل ثلاثي الأطوار ومدخلين لبطاريات ليثيوم عالية الجهد وخرج أحمال محمية. الروابط الشمسية الثمانية باقين مجموعين على أربعة متتبّعات MPPT. النظام الكامل كيبقى محتاج بطاريات وBMS متحقَّق منها وقياس وحماية خارجية وإعدادات معتمدة.
حدود الوظيفة
مدخلا البطارية معلنان بـ50 A لكل واحد، بحد إجمالي 100 A. هاد الشي ما كيضمنش التوافق مع جميع البطاريات. مدخلا الشبكة والمولّد كيبقاو غير متزامنين فحالات التشغيل الموثّقة، والخرج غير المتوازن ما كيغنيش عن حساب أحمال الأطوار والموصلات والحماية.
02 · المواصفات
القيم الاسمية، الأبعاد والأثر العملي.
مدخل PV
- القدرة الشمسية القابلة للربط / قدرة الدخول
100,000 W للربط · 80,000 W للدخول
- المتتبّعات والمداخل
4 MPPT · 8 مداخل موزّعة 2+2+2+2
- نطاق الجهد
150–850 V MPPT · أقصى جهد 1,000 V · بدء عند 180 V
- حدود التيار
36 A تشغيل · 55 A Isc لكل MPPT
AC ثلاثي الطور
- الخرج الاسمي / الأقصى
50,000 W · 55,000 VA
- التيار الاسمي
75.8 A عند 380 V · 72.5 A عند 400 V
- التيار الأقصى
83.4 A عند 380 V · 79.8 A عند 400 V
- الكفاءة
97.6% أقصى · 97.0% مرجّح أوروبي
البطارية والتحكّم
- مداخل البطارية ونطاق الجهد
مدخلا ليثيوم · 160–800 V
- تيار الشحن / التفريغ
50 + 50 A · 100 A إجمالاً
- تمرير AC
200 A مستمر
- قدرة الذروة خارج الشبكة
75 kW لمدة 10 ثوانٍ
صندوق
- الأبعاد
527 × 894 × 294 mm دون الروابط والحوامل
- الكتلة
80 kg
- الحماية والتبريد
IP65 · تبريد هوائي متحكَّم فيه
- التشغيل المتوازي
حتى 10 وحدات ضمن الشروط الموثّقة
03 · خاص التأكيد قبل العرض
أربعة تحققات قبل إدراج هاد المرجع فالعرض.
ReneWave كتتحقق من الوضع الكهربائي، المعدات المربوطة، شروط التركيب وطريقة الإعداد قبل إدراج المرجع الدقيق فالعرض المكتوب.
- 01
السلاسل الشمسية وتوزيع MPPT
يجب تأكيد Voc فالبرودة والتشغيل فـ150–850 V وتيار التشغيل 36 A وتيار القصر Isc ديال 55 A وعدد الألواح والتوزيع الدقيق 2+2+2+2.
- 02
التخزين المزدوج وأحمال الأطوار
يجب تأكيد مساري البطارية 160–800 V ومراجع الليثيوم المطابقة وبروتوكولات BMS وحد 50 A لكل منفذ والسعة وطلب كل طور والذروات.
- 03
بنية AC ثلاثية الأطوار
يجب تأكيد قدرة الربط ومسار العبور 200 A وتوزيع الأطوار والدوائر المختارة والموصلات والحماية والتأريض ومسافات التبريد.
- 04
المولّد والإعداد للتشغيل
يجب تأكيد وظيفة مدخل المولّد واتجاه CT أو العداد والبرنامج الثابت والتواصل وإعدادات التوازي وجدول التشغيل.
04 · الوثائق والضمان
نحتافظو بتتبّع المرجع الدقيق.
الوثائق المعروضة هنا كتعاون فالاختيار وتسليم المعدات. المرجع المعتمد هو الطلب المقبول ووثيقة ضمان المصنّع المنطبقة على المنتج.
شروط وأحكام ضمان عواكس Deyeالضمان · عالمياً باستثناء البرّ الرئيسي للصين · حسب الطلب المقبول · الإنجليزيةالنسخة 1.7 · 2023 · عائلة المنتجات
ورقة بيانات عائلة Deye SUN-SG01HP3-EU-BM4ورقة تقنية · وثائق العائلة · الاتحاد الأوروبي / EMEA · الإنجليزية2025-05-20 · عائلة المنتجات
دليل مستخدم Deye SUN-SG01HP3-EU-BM4دليل · وثائق العائلة · الاتحاد الأوروبي / EMEA · الإنجليزية2026-02-24 · عائلة المنتجات
تصريح المطابقة للاتحاد الأوروبي Deye SUN-SG01HP3-EU-BM4شهادة · الاتحاد الأوروبي · الإنجليزية231009001 · 2023-10-09 · المرجع المحدد
شهادة EN 50549 لـDeye SUN-SG01HP3-EU-BM4شهادة · وثائق العائلة · الاتحاد الأوروبي · الإنجليزيةU23-0129_1 · 2023-02-28 · عائلة المنتجات
شهادة السلامة EN 62109 لـDeye SUN-SG01HP3-EU-BM4شهادة · وثائق عالمية للعائلة · الإنجليزيةAN 50607070 0001 · عائلة المنتجات
شهادة منع التشغيل الجزيري IEC 62116 لـDeye SUN-SG01HP3-EU-BM4شهادة · وثائق عالمية للعائلة · الإنجليزيةنشر بتاريخ 2025-08-04 · عائلة المنتجات
مرجع ضمان المصنّع
5 سنوات أساسية · التمديد فقط إذا كان مطلوباً فالطلب
- ضمان المصنّع للعاكس حسب السوق والرقم التسلسلي والتركيب والطلب المقبول
- خدمة زبناء ReneWave كتدبّر الوثائق المحفوظة ومسار معالجة الملف
05 · إكمال النظام
اللوازم والمعدات المكملة فطلب واحد.
اختارو المعدات المكملة المناسبة. ReneWave كتبقى كتتحقق من الكميات والتوافق قبل إدراجها فالعرض المكتوب.
ما كايناش معدات إضافية منشورة لهاد المرجع. اللوازم المطلوبة كتتأكد أثناء إعداد العرض.
