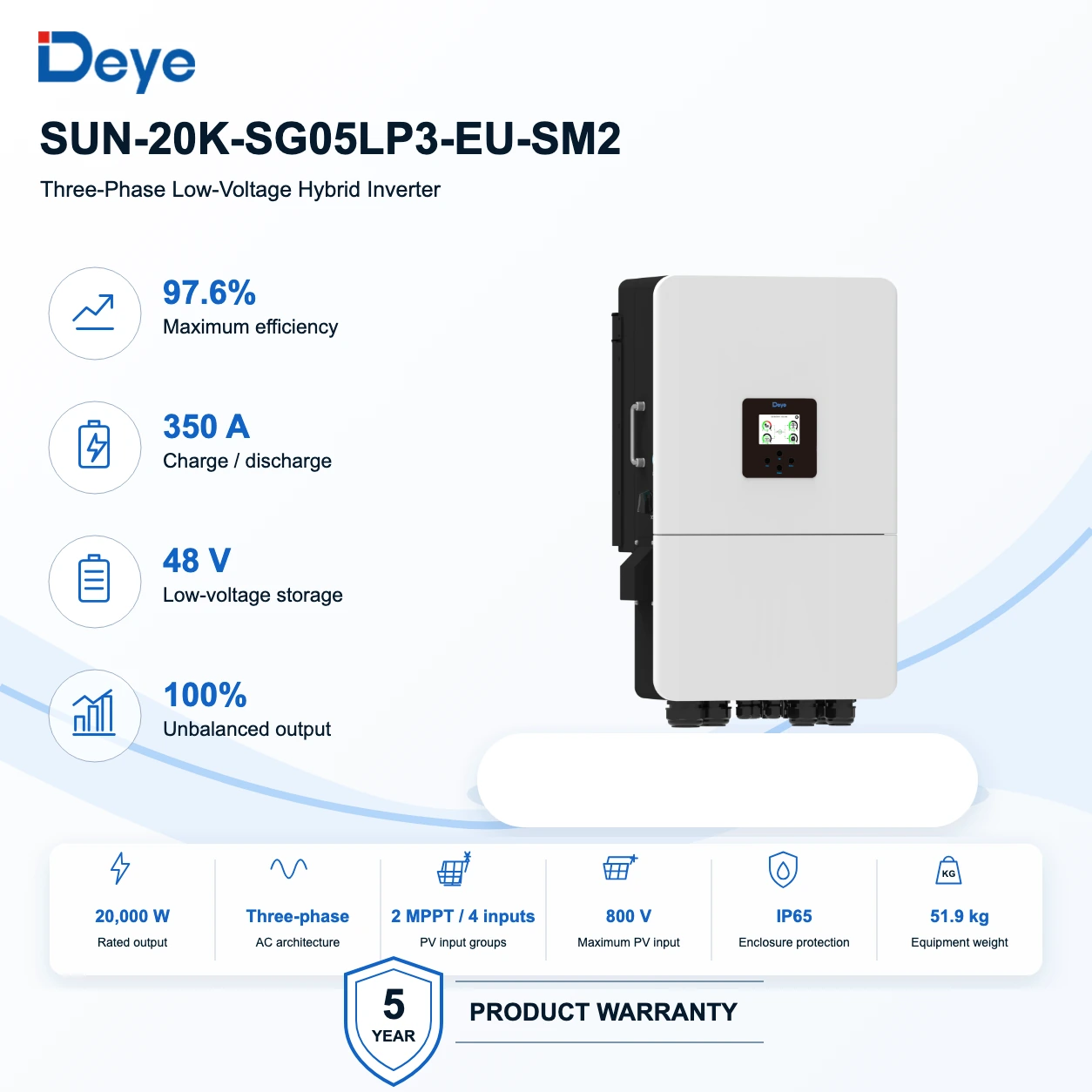

عرض أمامي للعاكس الهجين ثلاثي الأطوار ⁦Deye SUN-20K-SG05LP3-EU-SM2⁩
    منظر أمامي · الهيكل الرسمي لعائلة ‪⁦14–20 kW⁩‬، بمعطيات متحقَّق منها: ‪⁦20 kW⁩‬ ومداخل شمسية ‪⁦2+2⁩‬ وواجهة تخزين ‪⁦350 A⁩‬.
    Deyeأفضل قيمة مقابل الثمن

    عاكس هجين ثلاثي الطور منخفض الجهد ⁦Deye SUN⁩ بقدرة ‪⁦20 kW⁩‬

    المرجع الدقيق · ⁦SUN-20K-SG05LP3-EU-SM2⁩

    عاكس هجين ثلاثي الأطوار بقدرة ‪⁦20 kW⁩‬ كيدمج متتبّعين شمسيين ومدخلين لبطاريات منخفضة الجهد وخرج أحمال مختارة ومنفذ مولّد قابل للضبط. البطاريات و⁦BMS⁩ والقياس والحماية والمولّد تجهيزات منفصلة.

    خرج ⁦AC⁩
    ‪⁦20,000 W⁩‬ اسمية · ‪⁦22,000 VA⁩‬ قصوى

    خاص تتحسب قدرة الربط والتيار المستمر وتوزيع الأطوار وذروات الطلب.

    حدود تصميم المصفوفة الشمسية
    ‪⁦40,000 W⁩‬ للربط · ‪⁦32,000 W⁩‬ للدخول

    خاص المصفوفة كاملة تستوفي فحوص القدرة والجهد والتيار وتحديد القدرة القصوى.

    توزيع المداخل الشمسية
    متتبّعان ⁦MPPT⁩ · 4 مداخل موزّعة ‪⁦2+2⁩‬

    الروابط الأربعة مجموعين على متتبّعين، وماشي أربع قنوات مستقلة.

    واجهة البطارية
    مدخلان · ‪⁦40–60 V⁩‬ · ‪⁦350 A⁩‬ إجمالاً

    يجب أن يدعم مسارا البطارية وإعدادات ⁦BMS⁩ والموصلات والحماية تيار التشغيل المطلوب.

    التشغيل ثلاثي الأطوار
    عدم توازن ‪⁦100%⁩‬ · بحد أقصى ‪⁦50%⁩‬ من القدرة الاسمية لكل طور

    خاص الأحمال المختارة وكل طور يتحددو بالحساب والتصميم.

    لا تختار هذا العاكس اعتماداً فقط على ‪⁦20 kW⁩‬ أو الخرج ثلاثي الأطوار أو ‪⁦48 V⁩‬. يجب تأكيد تيار السلاسل وسلوك البطارية و⁦BMS⁩ وربط ⁦AC⁩ وأحمال الأطوار وذروات الطلب وتيار العبور ووظيفة ⁦GEN⁩.

    الثمن كيتأكد فعرض سعر مكتوب

    العرض المكتوب كيأكد المرجع الدقيق، اللوازم المطلوبة، التوافق، التسليم والشروط التجارية.

    التوفر كيتأكد فعرض السعر المكتوب ديالك

    1

    01 · دور المنتج

    الدور ديال هاد المنتج فالنظام.

    ⁦SUN-20K-SG05LP3-EU-SM2⁩ كيستقبل أربعة مداخل شمسية مصمَّمة على متتبّعين ⁦MPPT⁩، وكيحوّل التيار المستمر الشمسي أو ديال البطارية لمتناوب ثلاثي الأطوار مضبوط، وكينسّق خرج أحمال محمي بشكل منفصل. التشغيل مع الشبكة والمولّد والتخزين مرتبط بتجهيزات منفصلة وحماية وإعدادات معتمدة.

    الاستعمالات المناسبة

    • منازل ومؤسسات ضيافة ومواقع مهنية ثلاثية الأطوار بطلب مرتفع، كتحتاج تنسيق الطاقة الشمسية والتخزين ‪⁦48 V⁩‬
    • مصفوفات مناسبة لأربعة مداخل سلاسل مصمَّمة، مجموعين اثنين لكل ⁦MPPT⁩
    • مشاريع بأحمال محمية محدّدة فالتصميم ومسار مولّد مدروس بشكل منفصل

    علاش ⁦ReneWave⁩ تقدر تقترحو

    • متتبّعان ⁦MPPT⁩ كيدبّرو مجموعتي تشغيل محسوبتين بشكل منفصل، بمدخلين لكل واحد.
    • مدخلان للبطارية بجهد ‪⁦40–60 V⁩‬ كيدعمو حداً إجمالياً معلناً ديال ‪⁦350 A⁩‬ للشحن والتفريغ.
    • الخرج ثلاثي الأطوار معلن بتشغيل غير متوازن ‪⁦100%⁩‬، وكل طور محدود فـ‪⁦50%⁩‬ من القدرة الاسمية.
    • منفذ ⁦GEN⁩ القابل للضبط كيؤدي وظيفة واحدة مضبوطة فكل مرة.

    الوظائف المدمجة

    أربع وظائف خاص تتقرا قبل المواصفات الرئيسية.

    نقطتا تشغيل شمسيتان محسوبتان

    متتبّعان ⁦MPPT⁩ كيتتبّعو مجموعتين محسوبتين بشكل منفصل، بأربعة مداخل موزّعة ‪⁦2+2⁩‬.

    حدود كل متتبّع المعلنة هي ‪⁦36 A⁩‬ لتيار التشغيل و‪⁦54 A⁩‬ لتيار القصر.

    تحويل ثلاثي الأطوار بقدرة ‪⁦20 kW⁩‬

    القدرة المتاحة من المصفوفة أو البطارية كتتحوّل لتيار متناوب ثلاثي الأطوار مضبوط.

    الخرج الاسمي هو ‪⁦20,000 W⁩‬، بقدرة ظاهرية قصوى ‪⁦22,000 VA⁩‬.

    تخزين ‪⁦48 V⁩‬ بمدخلين

    مدخلان كيربطو بنية بطارية ‪⁦40–60 V⁩‬ متحقَّق منها بشكل منفصل.

    الحد الإجمالي المعلن للشحن والتفريغ هو ‪⁦350 A⁩‬.

    تدبير الشبكة والاحتياط ومنفذ ⁦GEN⁩

    واجهات الشبكة والأحمال المحمية و⁦GEN⁩ القابل للضبط كتنسّق حالات التشغيل المسموح بها.

    كتتخصّص لمنفذ ⁦GEN⁩ وظيفة واحدة فكل مرة عند الإعداد.

    داخل نظام الطاقة

    عاكس واحد، ومسارات مختلفة للطاقة.

    التحويل الشمسي كيدوز داخل العاكس. التخزين والحماية الخارجية ودوائر الأحمال المضبوطة كيبقاو منفصلين.

    الطاقة الشمسية كتمرّ عبر متتبّعين ⁦MPPT⁩ والعاكس لتغذية الأحمال ثلاثية الأطوار المحمية المختارة.

    منفذ ⁦GEN⁩ كيتضبط لوظيفة واحدة فكل مرة. هاد الرسم كيبيّن مدخل المولّد فقط فوضع دعم المولّد.

    ست حالات تشغيل كتبيّن أربعة مداخل شمسية مصمَّمة وموزّعة اثنين زائد اثنين على متتبّعين ⁦MPPT⁩ والعاكس الهجين ⁦Deye⁩ ‪⁦20 kW⁩‬ ثلاثي الأطوار. يقدر يغذّي الأحمال المختارة ويشحن أو يفرّغ تخزين ‪⁦48 V⁩‬ منفصل ويقبل شحناً مشروطاً من الشبكة أو يستعمل مدخل مولّد مضبوط بشكل منفصل. مدخلا الشبكة والمولّد ما كيكونوش نشطين فنفس الوقت. الطاقة الشمسية كتمرّ عبر متتبّعين ⁦MPPT⁩ والعاكس لتغذية الأحمال ثلاثية الأطوار المحمية المختارة.أربعة مداخل محسوبةللسلاسل الشمسيةتوزيع ‪⁦2+2⁩‬الحدود موثّقةمتتبعا ⁦MPPT⁩مدمجان⁦160–650 V⁩‪⁦36 A⁩‬ لكل متتبّعDeye SUN20K-SG05LP3-EU-SM2هجين · ثلاثي الأطوارخرج الأحمالالمحميةعبور ‪⁦70 A⁩‬حماية منفصلةأحمال ثلاثية الأطوارمختارةطلب الطور + الذروةمتحقَّق منهانظام بطارية ‪⁦48 V⁩‬متوافقمدخلان · ‪⁦350 A⁩‬شبكة ثلاثية الأطوارمنفذ الشبكةقياس منفصلمولّدمنفذ ⁦GEN⁩ مضبوطتجهيز منفصلست حالات تشغيل كتبيّن أربعة مداخل شمسية مصمَّمة وموزّعة اثنين زائد اثنين على متتبّعين ⁦MPPT⁩ والعاكس الهجين ⁦Deye⁩ ‪⁦20 kW⁩‬ ثلاثي الأطوار. يقدر يغذّي الأحمال المختارة ويشحن أو يفرّغ تخزين ‪⁦48 V⁩‬ منفصل ويقبل شحناً مشروطاً من الشبكة أو يستعمل مدخل مولّد مضبوط بشكل منفصل. مدخلا الشبكة والمولّد ما كيكونوش نشطين فنفس الوقت. الطاقة الشمسية كتمرّ عبر متتبّعين ⁦MPPT⁩ والعاكس لتغذية الأحمال ثلاثية الأطوار المحمية المختارة.أربعة مداخل محسوبةللسلاسل الشمسيةتوزيع ‪⁦2+2⁩‬الحدود موثّقةمتتبعا ⁦MPPT⁩مدمجان⁦160–650 V⁩‪⁦36 A⁩‬ لكل متتبّعDeye SUN · 20K SM2هجين · ثلاثي الأطوارخرج محميمسار ‪⁦70 A⁩‬ متحقَّق منهأحمال الموقع المختارةطلب كل طور متحقَّق منهنظام بطاريات ‪⁦48 V⁩‬مدخلان · ‪⁦350 A⁩‬شبكة ثلاثية الأطوارمنفذ الشبكةقياس منفصلمولّدمنفذ ⁦GEN⁩ مضبوطتجهيز منفصلست حالات تشغيل كتبيّن أربعة مداخل شمسية مصمَّمة وموزّعة اثنين زائد اثنين على متتبّعين ⁦MPPT⁩ والعاكس الهجين ⁦Deye⁩ ‪⁦20 kW⁩‬ ثلاثي الأطوار. يقدر يغذّي الأحمال المختارة ويشحن أو يفرّغ تخزين ‪⁦48 V⁩‬ منفصل ويقبل شحناً مشروطاً من الشبكة أو يستعمل مدخل مولّد مضبوط بشكل منفصل. مدخلا الشبكة والمولّد ما كيكونوش نشطين فنفس الوقت. الطاقة الشمسية كتمرّ عبر متتبّعين ⁦MPPT⁩ والعاكس لتغذية الأحمال ثلاثية الأطوار المحمية المختارة.أربعة مداخل ⁦PV⁩ محسوبةتوزيع ‪⁦2+2⁩‬ · الحدود متحقَّق منهامتتبعا ⁦MPPT⁩ مدمجان‪⁦160–650 V⁩‬ · ‪⁦36 A⁩‬ لكل متتبّعDeye SUN20K SM2هجين · ثلاثي الأطوارخرج الأحمال المحميةمسار ‪⁦70 A⁩‬ · محميأحمال الموقع المختارةطلب كل طور متحقَّق منهبطارية ‪⁦48 V⁩‬ متوافقةمدخلان · ‪⁦350 A⁩‬شبكة ثلاثية الأطوارمنفذ الشبكة · قياس منفصلمولّدمنفذ ⁦GEN⁩ مضبوط · منفصل

    مسار طاقة نشط مسار غير نشط

    رسم توضيحي للتشغيل، ماشي مخطط توصيل. خاص التحقق من التجهيزات المنفصلة والحماية والبرنامج الثابت والإعداد عند التشغيل.

    نقرا الشرح التقني

    طاقة شمسية ثلاثية الأطوار بقدرة أعلى، وتخزين ‪⁦48 V⁩‬، واحتياط الأحمال المختارة.

    ⁦Deye SUN-20K-SG05LP3-EU-SM2⁩ كيجمع متتبّعين شمسيين والتحويل ثلاثي الأطوار ومدخلين لبطاريات منخفضة الجهد وخرج أحمال محمية. الروابط الشمسية الأربعة مجموعين على متتبّعين ⁦MPPT⁩. النظام الكامل كيبقى محتاج تخزين متحقَّق منه وإعدادات ⁦BMS⁩ وقياس وحماية وإعدادات معتمدة.

    حدود الوظيفة

    منفذ ⁦GEN⁩ قابل للضبط وكيؤدي وظيفة واحدة فكل مرة. وجود مدخلين للبطارية ما كيضمنش التوافق مع جميع البطاريات، والخرج غير المتوازن ما كيغنيش عن حساب أحمال الأطوار والموصلات والحماية.

    02 · المواصفات

    القيم الاسمية، الأبعاد والأثر العملي.

    مدخل ⁦PV⁩

    القدرة الشمسية القابلة للربط / قدرة الدخول

    ‪⁦40,000 W⁩‬ للربط · ‪⁦32,000 W⁩‬ للدخول

    المتتبّعات والمداخل

    متتبّعان ⁦MPPT⁩ · 4 مداخل موزّعة ‪⁦2+2⁩‬

    نطاق الجهد

    ‪⁦160–650 V⁩‬ ⁦MPPT⁩ · أقصى جهد ‪⁦800 V⁩‬ · بدء عند ‪⁦160 V⁩‬

    حدود التيار

    ‪⁦36 A⁩‬ تشغيل · ‪⁦54 A⁩‬ ⁦Isc⁩ لكل ⁦MPPT⁩

    ⁦AC⁩ ثلاثي الطور

    الخرج الاسمي / الأقصى

    ⁦20,000 W⁩ · ⁦22,000 VA⁩

    التيار الاسمي / الأقصى

    ‪⁦30.4/29 A⁩‬ · ‪⁦33.4/31.9 A⁩‬ عند ‪⁦380/400 V⁩‬

    الكفاءة

    ‪⁦97.6%⁩‬ أقصى · ‪⁦97.0%⁩‬ مرجّح أوروبي

    خرج غير متوازن

    ‪⁦100%⁩‬ · بحد أقصى ‪⁦50%⁩‬ من الخرج الاسمي لكل طور

    البطارية والتحكّم

    مداخل البطارية ونطاق الجهد

    مدخلان · ‪⁦40–60 V⁩‬

    تيار الشحن / التفريغ

    ‪⁦350 A⁩‬ كحد أقصى إجمالي

    تمرير ⁦AC⁩

    ‪⁦70 A⁩‬ بشكل مستمر

    واجهة المولّد

    منفذ ⁦GEN⁩ قابل للضبط · وظيفة واحدة فكل مرة

    صندوق

    الأبعاد

    ⁦456 × 750⁩ × ‪⁦268.5 mm⁩‬ دون الروابط والحوامل

    الكتلة

    ⁦51.9 kg⁩

    الحماية والتبريد

    ⁦IP65⁩ · تبريد هوائي متحكَّم فيه

    التشغيل المتوازي

    حتى 10 وحدات ضمن الشروط الموثّقة

    03 · خاص التأكيد قبل العرض

    أربعة تحققات قبل إدراج هاد المرجع فالعرض.

    ⁦ReneWave⁩ كتتحقق من الوضع الكهربائي، المعدات المربوطة، شروط التركيب وطريقة الإعداد قبل إدراج المرجع الدقيق فالعرض المكتوب.

    1. 01

      السلاسل الشمسية وتوزيع ⁦MPPT⁩

      يجب تأكيد ⁦Voc⁩ فالبرودة وجهد التشغيل وتيار التشغيل ‪⁦36 A⁩‬ وتيار القصر ⁦Isc⁩ ديال ‪⁦54 A⁩‬ وعدد الألواح والتوزيع الدقيق ‪⁦2+2⁩‬.

    2. 02

      التخزين وأحمال الأطوار

      يجب تأكيد التشغيل فـ‪⁦40–60 V⁩‬ والكيمياء و⁦BMS⁩ وترتيب المدخلين والمسار الإجمالي ‪⁦350 A⁩‬ والسعة القابلة للاستعمال وطلب كل طور والذروات.

    3. 03

      بنية ⁦AC⁩ ثلاثية الأطوار

      يجب تأكيد قدرة الربط ومسار العبور ‪⁦70 A⁩‬ وتوزيع الأطوار والدوائر المختارة والموصلات والحماية والتأريض ومسافات التبريد.

    4. 04

      منفذ ⁦GEN⁩ والإعداد للتشغيل

      يجب تأكيد الوظيفة الوحيدة لمنفذ ⁦GEN⁩ واتجاه ⁦CT⁩ أو العداد والبرنامج الثابت والتواصل وإعدادات التوازي وجدول التشغيل.

    04 · الوثائق والضمان

    نحتافظو بتتبّع المرجع الدقيق.

    الوثائق المعروضة هنا كتعاون فالاختيار وتسليم المعدات. المرجع المعتمد هو الطلب المقبول ووثيقة ضمان المصنّع المنطبقة على المنتج.

    مرجع ضمان المصنّع

    5 سنوات أساسية · التمديد فقط إذا كان مطلوباً فالطلب

    • ضمان المصنّع للعاكس حسب السوق والرقم التسلسلي والتركيب والطلب المقبول
    • خدمة زبناء ⁦ReneWave⁩ كتدبّر الوثائق المحفوظة ومسار معالجة الملف
    خدمة الزبناء

    05 · إكمال النظام

    اللوازم والمعدات المكملة فطلب واحد.

    اختارو المعدات المكملة المناسبة. ⁦ReneWave⁩ كتبقى كتتحقق من الكميات والتوافق قبل إدراجها فالعرض المكتوب.

    ما كايناش معدات إضافية منشورة لهاد المرجع. اللوازم المطلوبة كتتأكد أثناء إعداد العرض.
