شهادات SRF-30 المنشورة عند الصانعشهادة · الإنجليزيةCB HU-003944 ديال 2022-05-26؛ مجموعة الشهادات محفوظة · عائلة المنتجات
Suntreeالفئة الاقتصادية
Suntree SRF-30 · 15 A · gPV · 1000 V DC
المرجع الدقيق · SRF-30 · 15 A · gPV · 1000 V DC

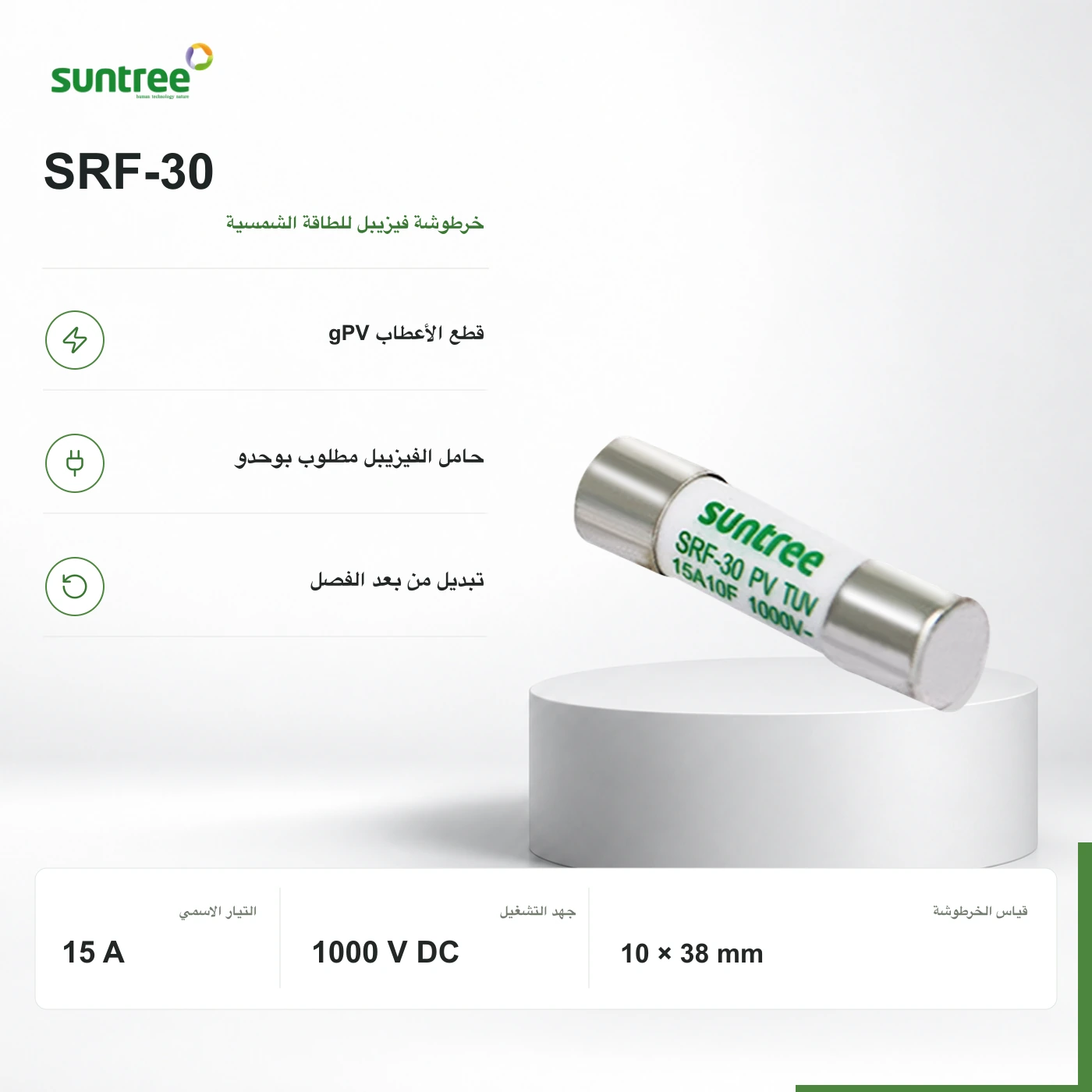

خرطوشة فيزيبل SRF-30 15 A gPV لدوائر الطاقة الشمسية DC: الجهد 1000 V DC، القياس 10 × 38 mm وقدرة القطع الموثقة 20 kA. حامل مناسب كيتطلب بوحدو.
- التيار الاسمي
- 15 A
- جهد التشغيل
- 1000 V DC
- قدرة القطع
- 20 kA · 1000 V DC · gPV · IEC 60269-6
خرطوشة gPV كتقطع تيار العطب وخاص تبدال من بعد الفصل. ماشي قاطع قابل لإعادة التشغيل ولا حامل ولا بارافودر ولا فيزيبل AC. تختار حسب خطر التيار العكسي PV وحد الفيزيبل المتسلسل اللي كيسمح به اللوح.
الثمن كيتأكد فعرض سعر مكتوب
الديفي كيأكد المرجع وشروط البيع؛ اختيار الجهاز المناسب للتركيب كيبقى مسؤولية المركّب.
التوفر كيتأكد فالعرض المكتوب ديالكم
1
01 · دور المنتج
الدور ديال هاد المنتج فالنظام.
خرطوشة فيزيبل SRF-30 15 A gPV لدوائر الطاقة الشمسية DC: الجهد 1000 V DC، القياس 10 × 38 mm وقدرة القطع الموثقة 20 kA. حامل مناسب كيتطلب بوحدو.
الاستعمالات المناسبة
- دوائر حماية شمسية DC مختارة.
علاش ReneWave تقدر تقترحو
- خرطوشة فيزيبل SRF-30 15 A gPV لدوائر الطاقة الشمسية DC: الجهد 1000 V DC، القياس 10 × 38 mm وقدرة القطع الموثقة 20 kA. حامل مناسب كيتطلب بوحدو.
المكان فالنظام
خرطوشة الفيزيبل كتقطع دائرة DC.
خرطوشة gPV كتقطع تيار العطب وخاص تبدال من بعد الفصل. ماشي قاطع قابل لإعادة التشغيل ولا حامل ولا بارافودر ولا فيزيبل AC. تختار حسب خطر التيار العكسي PV وحد الفيزيبل المتسلسل اللي كيسمح به اللوح.
مصدر DC كيغذي جهاز التحويل عبر الحماية المسدودة. الأرضي كيبقى موصول خارج مسار الفصل.
نقرا الشرح التقني
خرطوشة فيزيبل SRF-30 15 A gPV لدوائر الطاقة الشمسية DC: الجهد 1000 V DC، القياس 10 × 38 mm وقدرة القطع الموثقة 20 kA. حامل مناسب كيتطلب بوحدو.
استعمل حامل 10 × 38 mm بحدود مناسبة ومع تيار الخرطوشة المحدد. الحامل بلا فيزيبل ما كيحميش. عزل الدائرة قبل التبديل؛ ما كنعتابروش الحامل قاطع للحمل.
خرطوشة gPV كتقطع تيار العطب وخاص تبدال من بعد الفصل. ماشي قاطع قابل لإعادة التشغيل ولا حامل ولا بارافودر ولا فيزيبل AC. تختار حسب خطر التيار العكسي PV وحد الفيزيبل المتسلسل اللي كيسمح به اللوح.
02 · المواصفات
القيم الاسمية، الأبعاد والأثر العملي.
هوية الجهاز
- مرجع الصانع
SRF-30
- الإعداد المختار
15 A · gPV · 1000 V DC · 10 × 38 mm
- استعمال الدائرة
DC · PV
- معرّف الإعداد فالكتالوغ
SRF-30-15A-1000V
الحدود الكهربائية
- التيار الاسمي
15 A
- جهد التشغيل
1000 V DC
- قدرة القطع
20 kA · 1000 V DC · gPV · IEC 60269-6
- قياس الخرطوشة
10 × 38 mm
03 · نقاط الاختيار
أربع نقاط عملية للاختيار.
ناسب الدائرة، وظيفة الجهاز والحدود الموثقة.
- 01
دائرة DC والربط
استعمل حامل 10 × 38 mm بحدود مناسبة ومع تيار الخرطوشة المحدد. الحامل بلا فيزيبل ما كيحميش. عزل الدائرة قبل التبديل؛ ما كنعتابروش الحامل قاطع للحمل.
- 02
التيار والجهد
خرطوشة فيزيبل SRF-30 15 A gPV لدوائر الطاقة الشمسية DC: الجهد 1000 V DC، القياس 10 × 38 mm وقدرة القطع الموثقة 20 kA. حامل مناسب كيتطلب بوحدو.
- 03
تنسيق الحمايات
20 kA عند 1000 V DC، gPV، حسب شهادة CB ديال SRF-30 المنشورة عند الصانع. حدود الحامل ولا عائلات أخرى ماشي هي حدود هاد الخرطوشة. خرطوشة gPV كتقطع تيار العطب وخاص تبدال من بعد الفصل. ماشي قاطع قابل لإعادة التشغيل ولا حامل ولا بارافودر ولا فيزيبل AC. تختار حسب خطر التيار العكسي PV وحد الفيزيبل المتسلسل اللي كيسمح به اللوح.
- 04
التركيب والربط
استعمل حامل 10 × 38 mm بحدود مناسبة ومع تيار الخرطوشة المحدد. الحامل بلا فيزيبل ما كيحميش. عزل الدائرة قبل التبديل؛ ما كنعتابروش الحامل قاطع للحمل.
04 · الوثائق
نحتافظو بتتبّع المرجع الدقيق.
الوثائق المنشورة لهاد المرجع بالضبط كتعاون فالاختيار وتسليم المعدات.
05 · إكمال النظام
اللوازم والمعدات المكملة فطلب واحد.
المعدات المستقلة كتختار حسب التركيب؛ ما كنزيدو حتى تجهيز مرافق أوتوماتيكياً فالطلب ديالك.
ما كاينش اختيار أوتوماتيكي للمعدات المرافقة. الحمايات المستقلة واللوازم كتختار حسب التركيب.
