حامل SRD-30 1100 V: جدول الحدود والقياسورقة تقنية · الإنجليزيةكتالوغ الصانع لمكونات الشبكة، صفحات PDF 10–11 · عائلة المنتجات
Suntreeالفئة الاقتصادية
Suntree SRD-30 · 1P · 30 A max · 1100 V DC
المرجع الدقيق · SRD-30

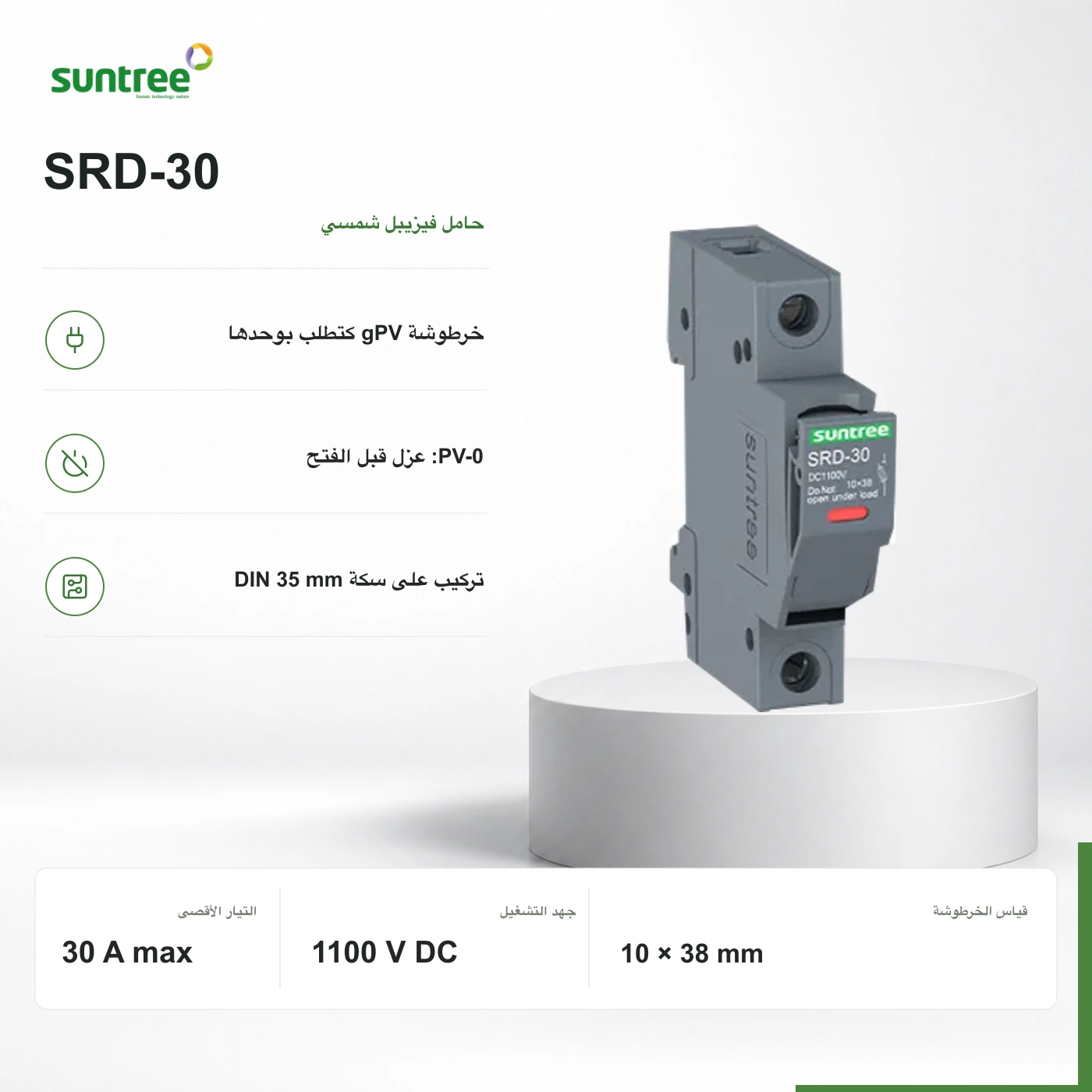

حامل فيزيبل شمسي SRD-30 بقطب واحد، حتى 30 A عند 1100 V DC، لخرطوشة gPV بقياس 10 × 38 mm كتختار بوحدها. الحامل بوحدو ما كيقطعش تيار العطب. PV-0: ما تحلوش تحت الحمل.
- التيار الاسمي
- 30 A
- جهد التشغيل
- 1100 V DC
- تحمل القصر المشروط
- 30 kA · حماية منسقة
الخرطوشة المختارة بوحدها هي اللي كتقطع، ماشي الحامل. بلا قاطع ولا بارافودر ولا حماية تفاضلية مدمجة. تحمل القصر المشروط ماشي قدرة القطع ديال الخرطوشة وماشي رخصة لفتح حمل خدام.
الثمن كيتأكد فعرض سعر مكتوب
الديفي كيأكد المرجع وشروط البيع؛ اختيار الجهاز المناسب للتركيب كيبقى مسؤولية المركّب.
التوفر كيتأكد فالعرض المكتوب ديالكم
1
01 · دور المنتج
الدور ديال هاد المنتج فالنظام.
حامل فيزيبل شمسي SRD-30 بقطب واحد، حتى 30 A عند 1100 V DC، لخرطوشة gPV بقياس 10 × 38 mm كتختار بوحدها. الحامل بوحدو ما كيقطعش تيار العطب. PV-0: ما تحلوش تحت الحمل.
الاستعمالات المناسبة
- دوائر حماية شمسية DC مختارة.
علاش ReneWave تقدر تقترحو
- حامل فيزيبل شمسي SRD-30 بقطب واحد، حتى 30 A عند 1100 V DC، لخرطوشة gPV بقياس 10 × 38 mm كتختار بوحدها. الحامل بوحدو ما كيقطعش تيار العطب. PV-0: ما تحلوش تحت الحمل.
المكان فالنظام
حامل الفيزيبل: خاص الخرطوشة بوحدها.
الخرطوشة المختارة بوحدها هي اللي كتقطع، ماشي الحامل. بلا قاطع ولا بارافودر ولا حماية تفاضلية مدمجة. تحمل القصر المشروط ماشي قدرة القطع ديال الخرطوشة وماشي رخصة لفتح حمل خدام.
مصدر DC كيغذي جهاز التحويل عبر الحماية المسدودة. الأرضي كيبقى موصول خارج مسار الفصل.
نقرا الشرح التقني
حامل فيزيبل شمسي SRD-30 بقطب واحد، حتى 30 A عند 1100 V DC، لخرطوشة gPV بقياس 10 × 38 mm كتختار بوحدها. الحامل بوحدو ما كيقطعش تيار العطب. PV-0: ما تحلوش تحت الحمل.
ركب خرطوشة gPV مناسبة 10 × 38 mm بتيار ما يفوتش 30 A. الجهد ديالها خاصو يغطي الدائرة: خرطوشة 1000 V ما كتخليش المجموعة مصنفة 1100 V. عزل قبل الفتح والتبديل؛ الخرطوشة بوحدها.
الخرطوشة المختارة بوحدها هي اللي كتقطع، ماشي الحامل. بلا قاطع ولا بارافودر ولا حماية تفاضلية مدمجة. تحمل القصر المشروط ماشي قدرة القطع ديال الخرطوشة وماشي رخصة لفتح حمل خدام.
02 · المواصفات
القيم الاسمية، الأبعاد والأثر العملي.
هوية الجهاز
- مرجع الصانع
SRD-30
- الإعداد المختار
1P · حتى 30 A · 1100 V DC · 10 × 38 mm
- استعمال الدائرة
DC · PV
- معرّف الإعداد فالكتالوغ
SRD-30-1P-30A-1100V
الحدود الكهربائية
- التيار الاسمي
30 A
- جهد التشغيل
1100 V DC
- تحمل القصر المشروط
30 kA · حماية منسقة
- Ui / Uimp
1200 V / 6 kV
- فئة الاستعمال
PV-0 · IEC/EN 60947-1 / -3
- قياس الخرطوشة
10 × 38 mm
- ضياع الطاقة الأقصى فالخرطوشة
4 W
03 · نقاط الاختيار
أربع نقاط عملية للاختيار.
ناسب الدائرة، وظيفة الجهاز والحدود الموثقة.
- 01
دائرة DC والربط
ركب خرطوشة gPV مناسبة 10 × 38 mm بتيار ما يفوتش 30 A. الجهد ديالها خاصو يغطي الدائرة: خرطوشة 1000 V ما كتخليش المجموعة مصنفة 1100 V. عزل قبل الفتح والتبديل؛ الخرطوشة بوحدها.
- 02
التيار والجهد
حامل فيزيبل شمسي SRD-30 بقطب واحد، حتى 30 A عند 1100 V DC، لخرطوشة gPV بقياس 10 × 38 mm كتختار بوحدها. الحامل بوحدو ما كيقطعش تيار العطب. PV-0: ما تحلوش تحت الحمل.
- 03
تنسيق الحمايات
تحمل القصر المشروط 30 kA فجدول الصانع للحامل، مع حماية منسقة. ماشي قدرة قطع مستقلة. فئة gPV والتيار والجهد وقدرة القطع ديال الخرطوشة كيبقاو حدود اختيار مستقلة. الخرطوشة المختارة بوحدها هي اللي كتقطع، ماشي الحامل. بلا قاطع ولا بارافودر ولا حماية تفاضلية مدمجة. تحمل القصر المشروط ماشي قدرة القطع ديال الخرطوشة وماشي رخصة لفتح حمل خدام.
- 04
التركيب والربط
سكة DIN 35 mm؛ حامل بقطب واحد 10 × 38 mm. فئة PV-0؛ ضياع الطاقة المقبول فالخرطوشة حتى 4 W وUimp 6 kV. تبع الرسم وعزل قبل التدخل.
04 · الوثائق
نحتافظو بتتبّع المرجع الدقيق.
الوثائق المنشورة لهاد المرجع بالضبط كتعاون فالاختيار وتسليم المعدات.
05 · إكمال النظام
اللوازم والمعدات المكملة فطلب واحد.
المعدات المستقلة كتختار حسب التركيب؛ ما كنزيدو حتى تجهيز مرافق أوتوماتيكياً فالطلب ديالك.
ما كاينش اختيار أوتوماتيكي للمعدات المرافقة. الحمايات المستقلة واللوازم كتختار حسب التركيب.
