دليل SM8HPV: حدود وربط جوج الأقطابدليل الاستعمال · الإنجليزية2020.01.V2 · عائلة المنتجات
Suntreeالفئة الاقتصادية

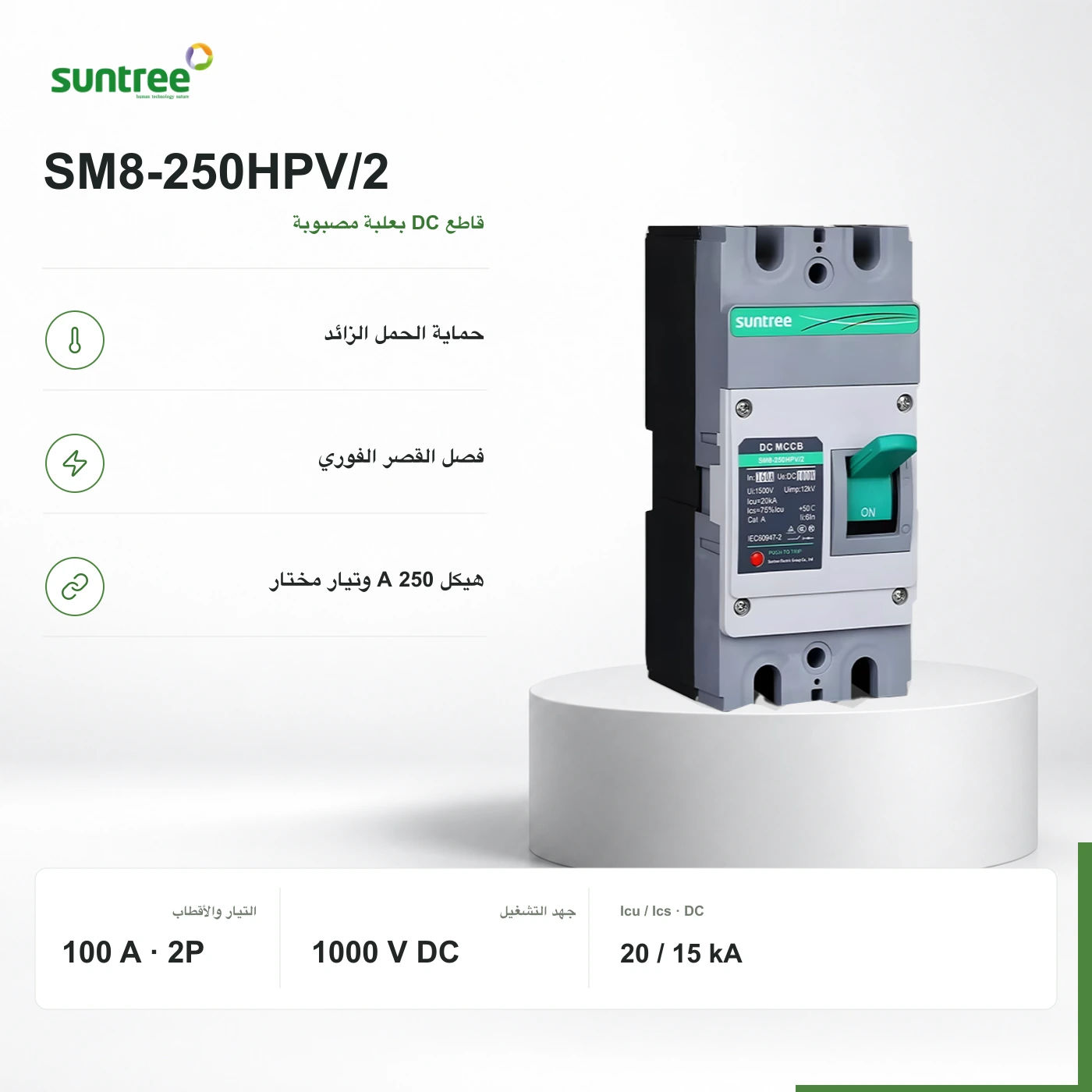

Suntree SM8-250HPV/2 · 2P · 100 A · 1000 V DC
المرجع الدقيق · SM8-250HPV/2
قاطع DC بعلبة مصبوبة SM8-250HPV/2: هيكل 250 A، تيار اسمي 100 A وجوج أقطاب عند 1000 V DC. حماية من الحمل الزائد والقصر الفوري؛ بلا ادعاء منحنى C.
- التيار الاسمي
- 100 A
- جهد التشغيل
- 1000 V DC
- Icu
- 20 kA · 1000 V DC · 2P · IEC 60947-2
قطع الحمل الزائد والقصر DC حسب الربط والقدرات الموثقة. بلا حماية تفاضلية ولا حماية الصواعق. هيكل 250 A ماشي التيار المختار للفصل؛ قيم AC وترتيبات SM8 الأخرى ما كتنطبقش.
الثمن كيتأكد فعرض سعر مكتوب
الديفي كيأكد المرجع وشروط البيع؛ اختيار الجهاز المناسب للتركيب كيبقى مسؤولية المركّب.
التوفر كيتأكد فالعرض المكتوب ديالكم
1
01 · دور المنتج
الدور ديال هاد المنتج فالنظام.
قاطع DC بعلبة مصبوبة SM8-250HPV/2: هيكل 250 A، تيار اسمي 100 A وجوج أقطاب عند 1000 V DC. حماية من الحمل الزائد والقصر الفوري؛ بلا ادعاء منحنى C.
الاستعمالات المناسبة
- دوائر حماية شمسية DC مختارة.
علاش ReneWave تقدر تقترحو
- قاطع DC بعلبة مصبوبة SM8-250HPV/2: هيكل 250 A، تيار اسمي 100 A وجوج أقطاب عند 1000 V DC. حماية من الحمل الزائد والقصر الفوري؛ بلا ادعاء منحنى C.
المكان فالنظام
حماية التيار الزائد DC: رسم مبدئي بخط واحد.
استعمل الربط الموثق بين التغذية والحمل بجوج أقطاب، قطب فكل سلك DC. تبع اتجاه الأطراف ومكان التغذية والحمل؛ ما كنأكدوش الخدمة بقطبية مقلوبة. PE كيبقى خارج الفصل. قطع الحمل الزائد والقصر DC حسب الربط والقدرات الموثقة. بلا حماية تفاضلية ولا حماية الصواعق. هيكل 250 A ماشي التيار المختار للفصل؛ قيم AC وترتيبات SM8 الأخرى ما كتنطبقش.
مصدر DC كيغذي جهاز التحويل عبر الحماية المسدودة. الأرضي كيبقى موصول خارج مسار الفصل.
نقرا الشرح التقني
قاطع DC بعلبة مصبوبة SM8-250HPV/2: هيكل 250 A، تيار اسمي 100 A وجوج أقطاب عند 1000 V DC. حماية من الحمل الزائد والقصر الفوري؛ بلا ادعاء منحنى C.
استعمل الربط الموثق بين التغذية والحمل بجوج أقطاب، قطب فكل سلك DC. تبع اتجاه الأطراف ومكان التغذية والحمل؛ ما كنأكدوش الخدمة بقطبية مقلوبة. PE كيبقى خارج الفصل.
قطع الحمل الزائد والقصر DC حسب الربط والقدرات الموثقة. بلا حماية تفاضلية ولا حماية الصواعق. هيكل 250 A ماشي التيار المختار للفصل؛ قيم AC وترتيبات SM8 الأخرى ما كتنطبقش.
02 · المواصفات
القيم الاسمية، الأبعاد والأثر العملي.
هوية الجهاز
- مرجع الصانع
SM8-250HPV/2
- الإعداد المختار
2P · 100 A · 1000 V DC · هيكل 250 A
- استعمال الدائرة
DC · PV
- معرّف الإعداد فالكتالوغ
SM8-250HPV-2P-100A-1000V
الحدود الكهربائية
- التيار الاسمي
100 A
- جهد التشغيل
1000 V DC
- Icu
20 kA · 1000 V DC · 2P · IEC 60947-2
- Ics
15 kA · 75% Icu · 1000 V DC · 2P
- تيار الهيكل
250 A
- عتبة الفصل الفوري
1000 A
- Ui
1500 V DC
- وظيفة الفصل
حمل زائد وقصر فوري
03 · نقاط الاختيار
أربع نقاط عملية للاختيار.
ناسب الدائرة، وظيفة الجهاز والحدود الموثقة.
- 01
دائرة DC والربط
استعمل الربط الموثق بين التغذية والحمل بجوج أقطاب، قطب فكل سلك DC. تبع اتجاه الأطراف ومكان التغذية والحمل؛ ما كنأكدوش الخدمة بقطبية مقلوبة. PE كيبقى خارج الفصل.
- 02
التيار والجهد
قاطع DC بعلبة مصبوبة SM8-250HPV/2: هيكل 250 A، تيار اسمي 100 A وجوج أقطاب عند 1000 V DC. حماية من الحمل الزائد والقصر الفوري؛ بلا ادعاء منحنى C.
- 03
تنسيق الحمايات
Icu 20 kA وIcs 15 kA، يعني 75%، عند 1000 V DC غير لـ SM8-250HPV/2. عمود جوج الأقطاب فدليل 2020.01.V2 هو المرجع؛ ما تنقلش قدرات ثلاثة ولا أربعة أقطاب. قطع الحمل الزائد والقصر DC حسب الربط والقدرات الموثقة. بلا حماية تفاضلية ولا حماية الصواعق. هيكل 250 A ماشي التيار المختار للفصل؛ قيم AC وترتيبات SM8 الأخرى ما كتنطبقش.
- 04
التركيب والربط
تركيب ثابت: براغي M4 × 55 ورسم تركيب جوج الأقطاب. خلي مسافة القوس الموثقة 80 mm. ما كنأكدوش تضمين لوازم الربط ولا محول DIN.
04 · الوثائق
نحتافظو بتتبّع المرجع الدقيق.
الوثائق المنشورة لهاد المرجع بالضبط كتعاون فالاختيار وتسليم المعدات.
05 · إكمال النظام
اللوازم والمعدات المكملة فطلب واحد.
المعدات المستقلة كتختار حسب التركيب؛ ما كنزيدو حتى تجهيز مرافق أوتوماتيكياً فالطلب ديالك.
ما كاينش اختيار أوتوماتيكي للمعدات المرافقة. الحمايات المستقلة واللوازم كتختار حسب التركيب.
