SL7 غير المستقطب: الحدود والربطورقة تقنية · الإنجليزيةكتيب الصانع ديال 2016-04-14، صفحات PDF 27–28 · عائلة المنتجات
Suntreeالفئة الاقتصادية

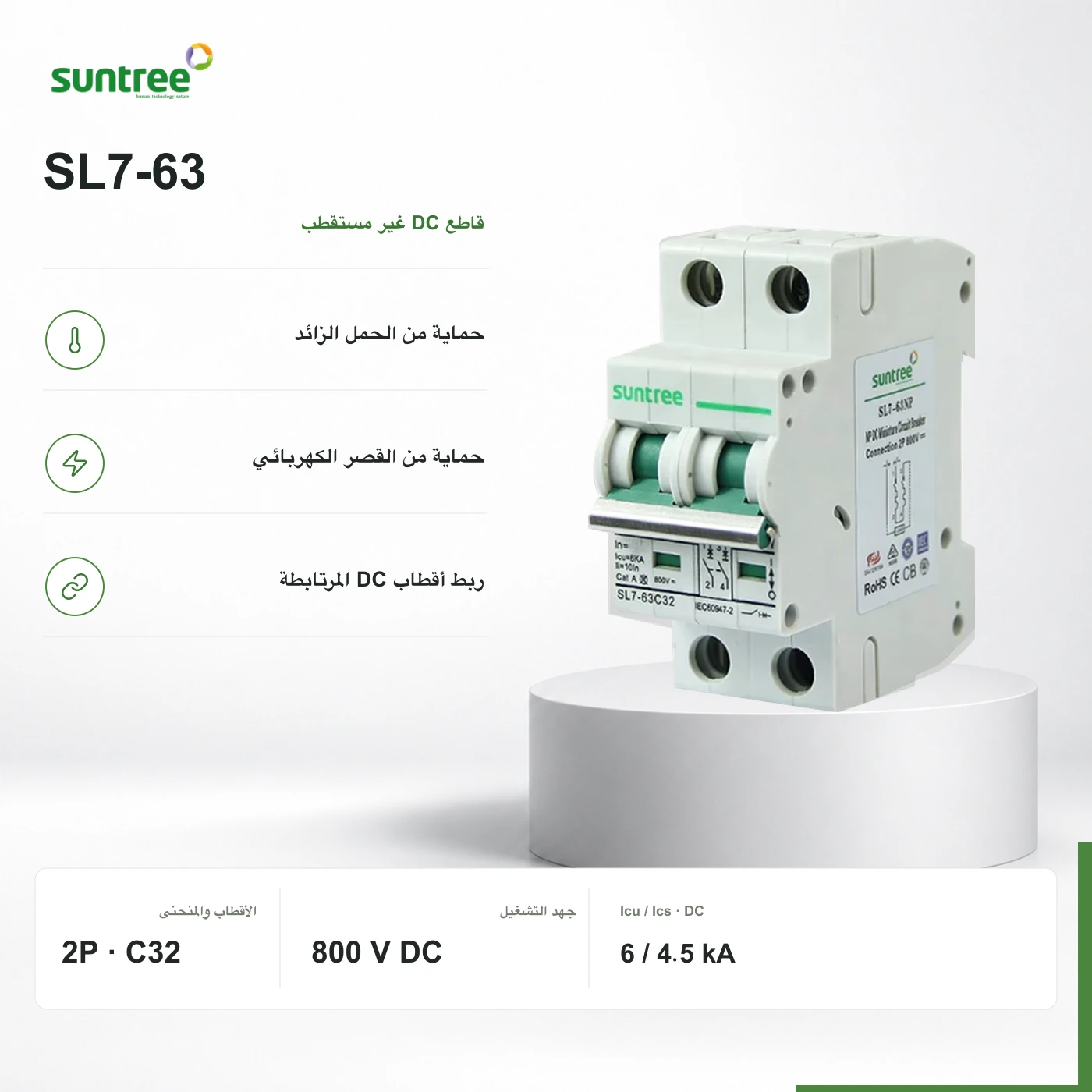

Suntree SL7-63 · 2P · C32 · 800 V DC
المرجع الدقيق · SL7-63
قاطع SL7-63 غير مستقطب 2P C32، بإعداد موثق 800 V DC. الفصل الحراري والمغناطيسي كيحمي من الحمل الزائد والقصر اللي كيوصلو لشروط الفصل.
- التيار الاسمي
- 32 A
- جهد التشغيل
- 800 V DC
- Icu
- 6 kA · 800 V DC · 2P · SL7 NP
حماية إضافية DC من التيار الزائد داخل الجهاز، ملي حماية الفرع راه موجودة ولا ما مطلوبةش حسب التصميم المناسب. ماشي بديل عام لحماية الفروع. بلا حماية تفاضلية ولا تحويل الصواعق، وما كاينش تصنيف AC ضمني. هاد إصدار SL7-63 الأبيض غير المستقطب ماشي SL7N-63 الرمادي؛ قدرات القطع حسب الجهد مختلفة.
الثمن كيتأكد فعرض سعر مكتوب
الديفي كيأكد المرجع وشروط البيع؛ اختيار الجهاز المناسب للتركيب كيبقى مسؤولية المركّب.
التوفر كيتأكد فالعرض المكتوب ديالكم
1
01 · دور المنتج
الدور ديال هاد المنتج فالنظام.
قاطع SL7-63 غير مستقطب 2P C32، بإعداد موثق 800 V DC. الفصل الحراري والمغناطيسي كيحمي من الحمل الزائد والقصر اللي كيوصلو لشروط الفصل.
الاستعمالات المناسبة
- دوائر حماية شمسية DC مختارة.
علاش ReneWave تقدر تقترحو
- قاطع SL7-63 غير مستقطب 2P C32، بإعداد موثق 800 V DC. الفصل الحراري والمغناطيسي كيحمي من الحمل الزائد والقصر اللي كيوصلو لشروط الفصل.
المكان فالنظام
حماية التيار الزائد DC: رسم مبدئي بخط واحد.
جوج أقطاب مرتابطين، واحد فكل سلك DC. هاد إصدار SL7 غير المستقطب كيقبل الاتجاهين ديال القطبية؛ الربط الموثق والحد ديال الجهد كيبقاو ضروريين. حماية إضافية DC من التيار الزائد داخل الجهاز، ملي حماية الفرع راه موجودة ولا ما مطلوبةش حسب التصميم المناسب. ماشي بديل عام لحماية الفروع. بلا حماية تفاضلية ولا تحويل الصواعق، وما كاينش تصنيف AC ضمني. هاد إصدار SL7-63 الأبيض غير المستقطب ماشي SL7N-63 الرمادي؛ قدرات القطع حسب الجهد مختلفة.
مصدر DC كيغذي جهاز التحويل عبر الحماية المسدودة. الأرضي كيبقى موصول خارج مسار الفصل.
نقرا الشرح التقني
قاطع SL7-63 غير مستقطب 2P C32، بإعداد موثق 800 V DC. الفصل الحراري والمغناطيسي كيحمي من الحمل الزائد والقصر اللي كيوصلو لشروط الفصل.
جوج أقطاب مرتابطين، واحد فكل سلك DC. هاد إصدار SL7 غير المستقطب كيقبل الاتجاهين ديال القطبية؛ الربط الموثق والحد ديال الجهد كيبقاو ضروريين.
حماية إضافية DC من التيار الزائد داخل الجهاز، ملي حماية الفرع راه موجودة ولا ما مطلوبةش حسب التصميم المناسب. ماشي بديل عام لحماية الفروع. بلا حماية تفاضلية ولا تحويل الصواعق، وما كاينش تصنيف AC ضمني. هاد إصدار SL7-63 الأبيض غير المستقطب ماشي SL7N-63 الرمادي؛ قدرات القطع حسب الجهد مختلفة.
02 · المواصفات
القيم الاسمية، الأبعاد والأثر العملي.
هوية الجهاز
- مرجع الصانع
SL7-63
- الإعداد المختار
2P · NP · C32 · 800 V DC
- استعمال الدائرة
DC · PV
- معرّف الإعداد فالكتالوغ
SL7-63-NP-2P-C32-800V
الحدود الكهربائية
- التيار الاسمي
32 A
- جهد التشغيل
800 V DC
- Icu
6 kA · 800 V DC · 2P · SL7 NP
- Ics
4.5 kA · 75% Icu · 800 V DC · 2P
- وظيفة الفصل
حراري ومغناطيسي · منحنى C
- Ui / Uimp
800 V DC / 4 kV
03 · نقاط الاختيار
أربع نقاط عملية للاختيار.
ناسب الدائرة، وظيفة الجهاز والحدود الموثقة.
- 01
دائرة DC والربط
جوج أقطاب مرتابطين، واحد فكل سلك DC. هاد إصدار SL7 غير المستقطب كيقبل الاتجاهين ديال القطبية؛ الربط الموثق والحد ديال الجهد كيبقاو ضروريين.
- 02
التيار والجهد
قاطع SL7-63 غير مستقطب 2P C32، بإعداد موثق 800 V DC. الفصل الحراري والمغناطيسي كيحمي من الحمل الزائد والقصر اللي كيوصلو لشروط الفصل.
- 03
تنسيق الحمايات
Icu 6 kA وIcs 4.5 kA، يعني 75% من Icu، للإعداد الموثق SL7 غير المستقطب 2P / 800 V DC. ما تنقلش جدول SL7N ولا قيمة Icn ديال AC. حماية إضافية DC من التيار الزائد داخل الجهاز، ملي حماية الفرع راه موجودة ولا ما مطلوبةش حسب التصميم المناسب. ماشي بديل عام لحماية الفروع. بلا حماية تفاضلية ولا تحويل الصواعق، وما كاينش تصنيف AC ضمني. هاد إصدار SL7-63 الأبيض غير المستقطب ماشي SL7N-63 الرمادي؛ قدرات القطع حسب الجهد مختلفة.
- 04
التركيب والربط
سكة DIN 35 mm؛ القياس 80 × 35 × 71 mm. شد الأطراف حسب الصانع: 2.0 N·m. فـ 32 A تبع مقطع السلك الموثق وشروط التركيب.
04 · الوثائق
نحتافظو بتتبّع المرجع الدقيق.
الوثائق المنشورة لهاد المرجع بالضبط كتعاون فالاختيار وتسليم المعدات.
05 · إكمال النظام
اللوازم والمعدات المكملة فطلب واحد.
المعدات المستقلة كتختار حسب التركيب؛ ما كنزيدو حتى تجهيز مرافق أوتوماتيكياً فالطلب ديالك.
ما كاينش اختيار أوتوماتيكي للمعدات المرافقة. الحمايات المستقلة واللوازم كتختار حسب التركيب.
