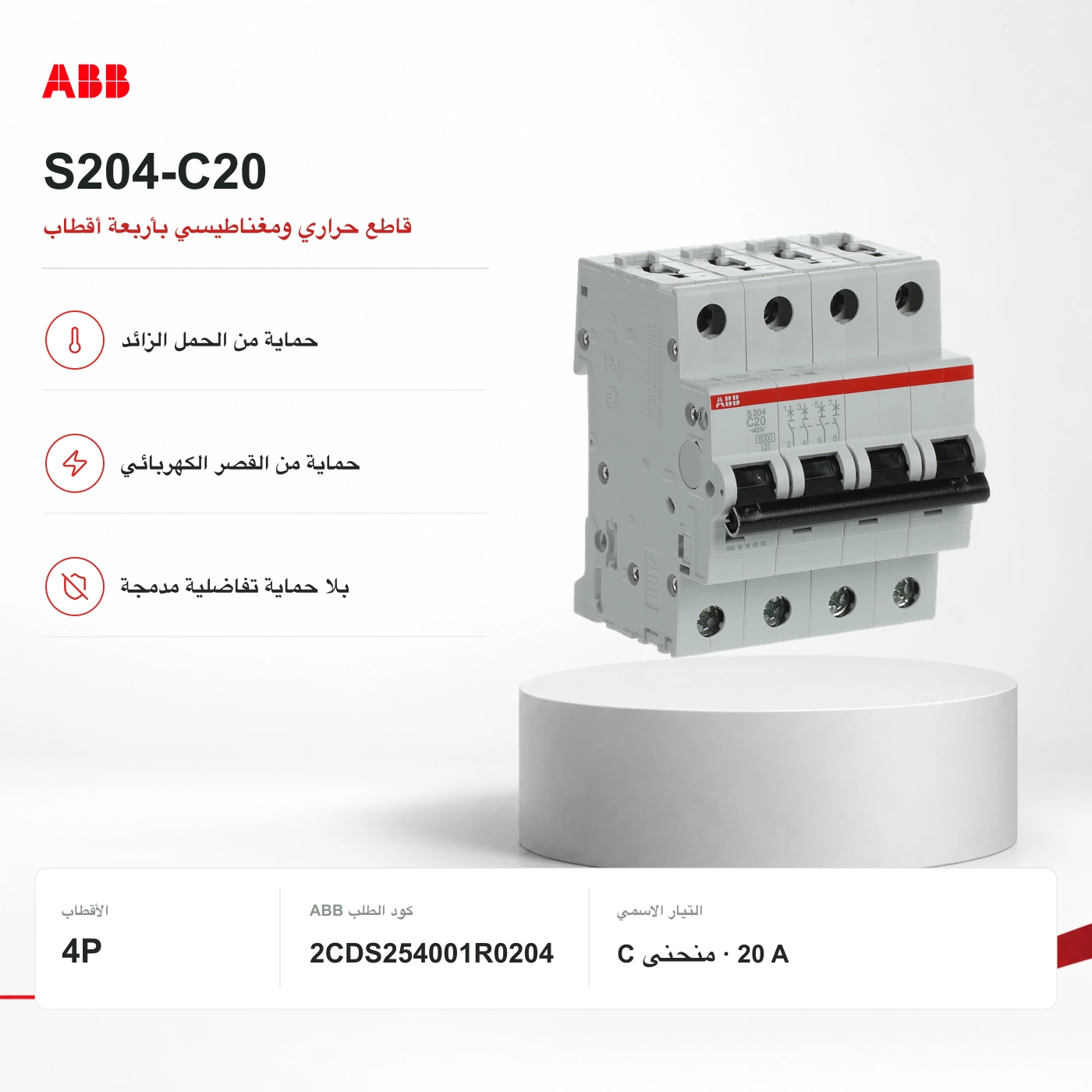

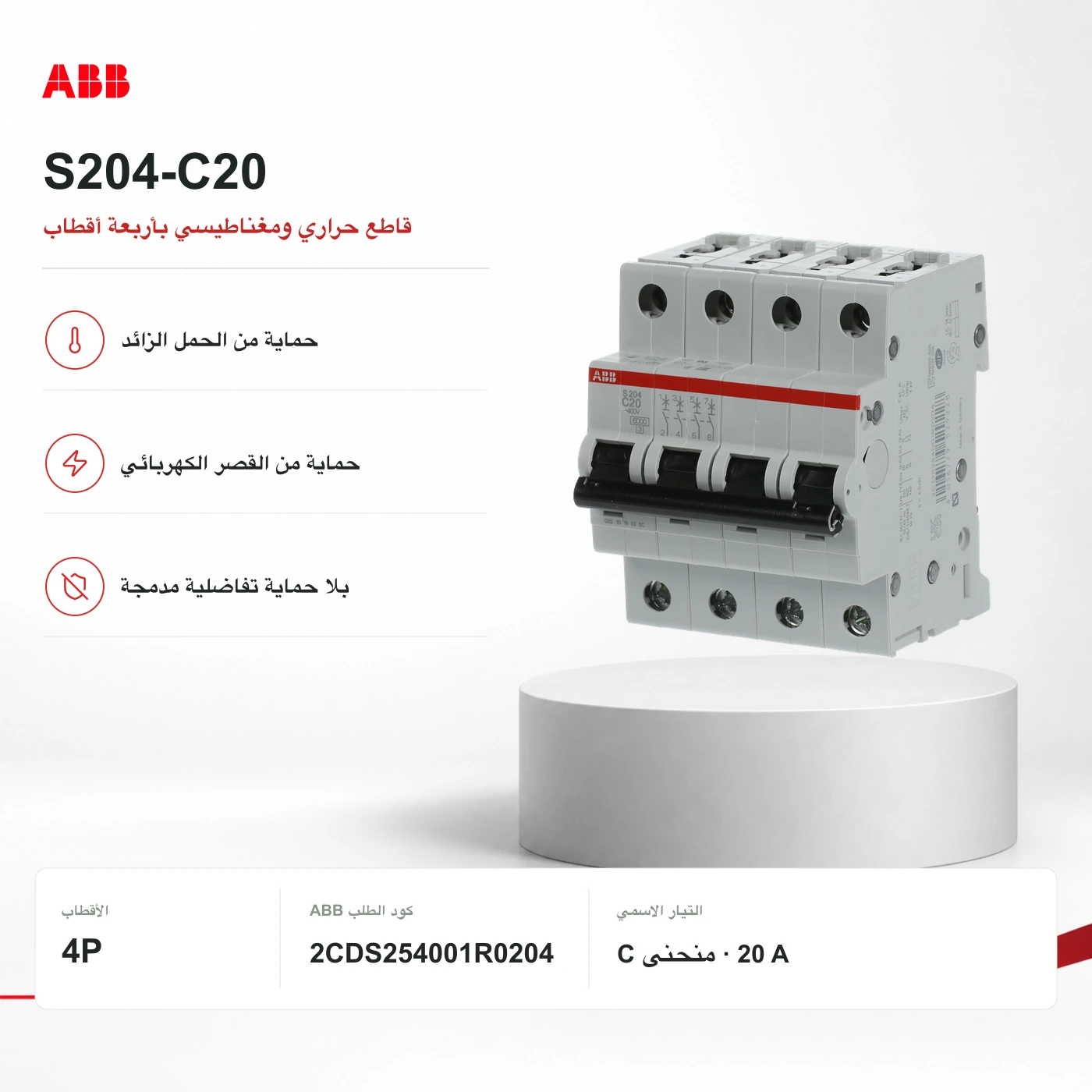

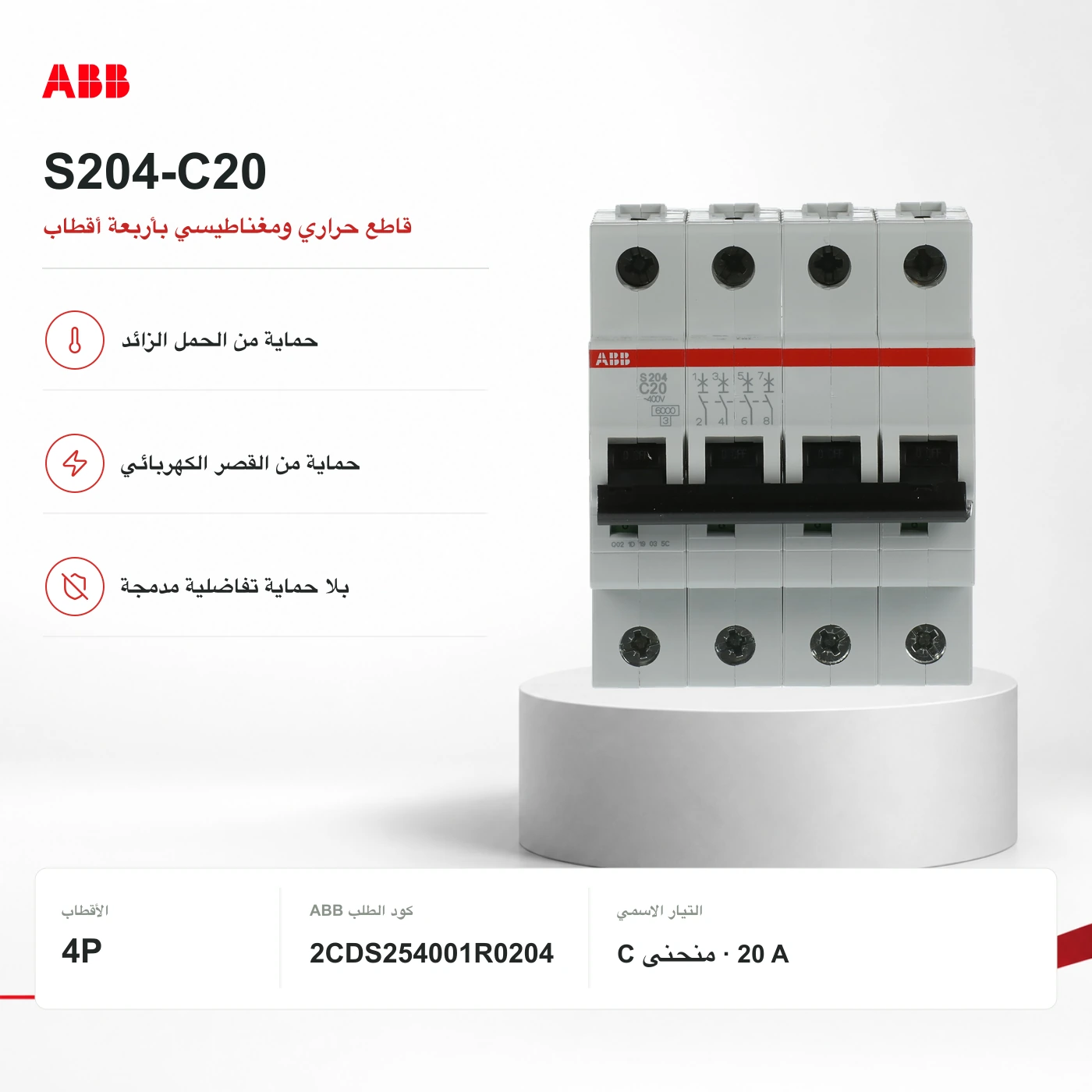

ABB S204-C20 · قاطع 4P حراري ومغناطيسي
المرجع الدقيق · S204-C20
كيحمي الدائرة المختارة من الحمل الزائد والقصر. التيار الاسمي والمنحنى خاصهم يناسبو الحمل والسلاك والتركيب.
- وظيفة الحماية
- حماية حرارية ومغناطيسية من الحمل الزائد والقصر
- عدد الأقطاب
- 4
- حماية النتر
- 4 أقطاب محميين · النتر بـ 100%
بلا حماية تفاضلية مدمجة. خاص حماية مستقلة من تسرب التيار للأرض إلا كانت مطلوبة. أربعة أقطاب محميين وكيتقطعو مجموعين لـ L1 وL2 وL3 وN. النتر محمي بالتيار الكامل، ماشي غير قطب كيتقطع بحال 3P+N. سلك الحماية الأرضية خاص يبقى خارج مسار القطع.
الثمن كيتأكد فعرض سعر مكتوب
عرض الثمن كيأكد المرجع والشروط التجارية؛ اختيار الجهاز للتركيب كيبقى مسؤولية المهني اللي غادي يركّبو.
التوفر كيتأكد فالعرض المكتوب ديالكم
1
01 · دور المنتج
الدور ديال هاد المنتج فالنظام.
كيحمي الدائرة المختارة من الحمل الزائد والقصر. التيار الاسمي والمنحنى خاصهم يناسبو الحمل والسلاك والتركيب.
الاستعمالات المناسبة
- توزيع مهني مختار بـ L1 وL2 وL3 وN.
علاش ReneWave تقدر تقترحو
- كيحمي الدائرة المختارة من الحمل الزائد والقصر. التيار الاسمي والمنحنى خاصهم يناسبو الحمل والسلاك والتركيب.
الموضع في الدائرة
توزيع مهني بأربعة أقطاب: L1 وL2 وL3 وN.
بلا حماية تفاضلية مدمجة. خاص حماية مستقلة من تسرب التيار للأرض إلا كانت مطلوبة. أربعة أقطاب محميين وكيتقطعو مجموعين لـ L1 وL2 وL3 وN. النتر محمي بالتيار الكامل، ماشي غير قطب كيتقطع بحال 3P+N. سلك الحماية الأرضية خاص يبقى خارج مسار القطع.
الجهاز المسدود كيوصل L1 وL2 وL3 وN للتوزيع المهني. سلك الحماية الأرضية كيدوز خارج القاطع وما كيتقطعش. حماية الفروع مستقلة وما داخلاش.
نقرا الشرح التقني
بلا حماية تفاضلية مدمجة. خاص حماية مستقلة من تسرب التيار للأرض إلا كانت مطلوبة. أربعة أقطاب محميين وكيتقطعو مجموعين لـ L1 وL2 وL3 وN. النتر محمي بالتيار الكامل، ماشي غير قطب كيتقطع بحال 3P+N. سلك الحماية الأرضية خاص يبقى خارج مسار القطع.
02 · المواصفات
القيم الاسمية، الأبعاد والأثر العملي.
تعريف الجهاز
- مرجع ABB
S204-C20
- كود منتج ABB
2CDS254001R0204
- وظيفة الحماية
حماية حرارية ومغناطيسية من الحمل الزائد والقصر
- عدد الأقطاب
4
- حماية النتر
أربعة أقطاب محميين وكيتقطعو مجموعين لـ L1 وL2 وL3 وN. النتر محمي بالتيار الكامل، ماشي غير قطب كيتقطع بحال 3P+N. سلك الحماية الأرضية خاص يبقى خارج مسار القطع.
- التيار الاسمي
20 A · منحنى C
- جهد الخدمة الاسمي
400 V AC · IEC/EN 60898-1; 440 V AC · IEC/EN 60947-2
قدرة القطع حسب الجهد
- Icn · IEC/EN 60898-1
6 kA · 400 V AC
- Icu · IEC/EN 60947-2
20 kA · 230 V AC; 10 kA · 400 / 440 V AC
- Ics · IEC/EN 60947-2
15 kA · 230 V AC; 7.5 kA · 400 / 440 V AC
03 · نقاط الاختيار
أربع نقاط عملية للاختيار.
اختار الجهاز حسب الدائرة والحمل وشروط العطل. طلب عرض الثمن للمرجع الدقيق اللي اخترتي.
- 01
ترتيب الأقطاب
أربعة أقطاب محميين وكيتقطعو مجموعين لـ L1 وL2 وL3 وN. النتر محمي بالتيار الكامل، ماشي غير قطب كيتقطع بحال 3P+N. سلك الحماية الأرضية خاص يبقى خارج مسار القطع.
- 02
التيار ووظيفة الفصل
كيحمي الدائرة المختارة من الحمل الزائد والقصر. التيار الاسمي والمنحنى خاصهم يناسبو الحمل والسلاك والتركيب.
- 03
الجهد وقدرة القطع
قارن تيار القصر المحتمل مع قدرة القطع فالجهد الحقيقي وبالمعيار المطلوب. Icn وIcu وIcs قيم مختلفة، ماشي نفس الحاجة.
- 04
التركيب والتوصيل
تركيب على سكة DIN TH35. نوع السلك والمقاس وطول التعري وعزم الشد خاصهم يتبعو حدود ABB. سلك الحماية الأرضية ما خاصوش يدوز من القاطع.
04 · الوثائق
نحتافظو بتتبّع المرجع الدقيق.
الوثائق المنشورة لهاد المرجع بالضبط كتعاون فالاختيار وتسليم المعدات.
