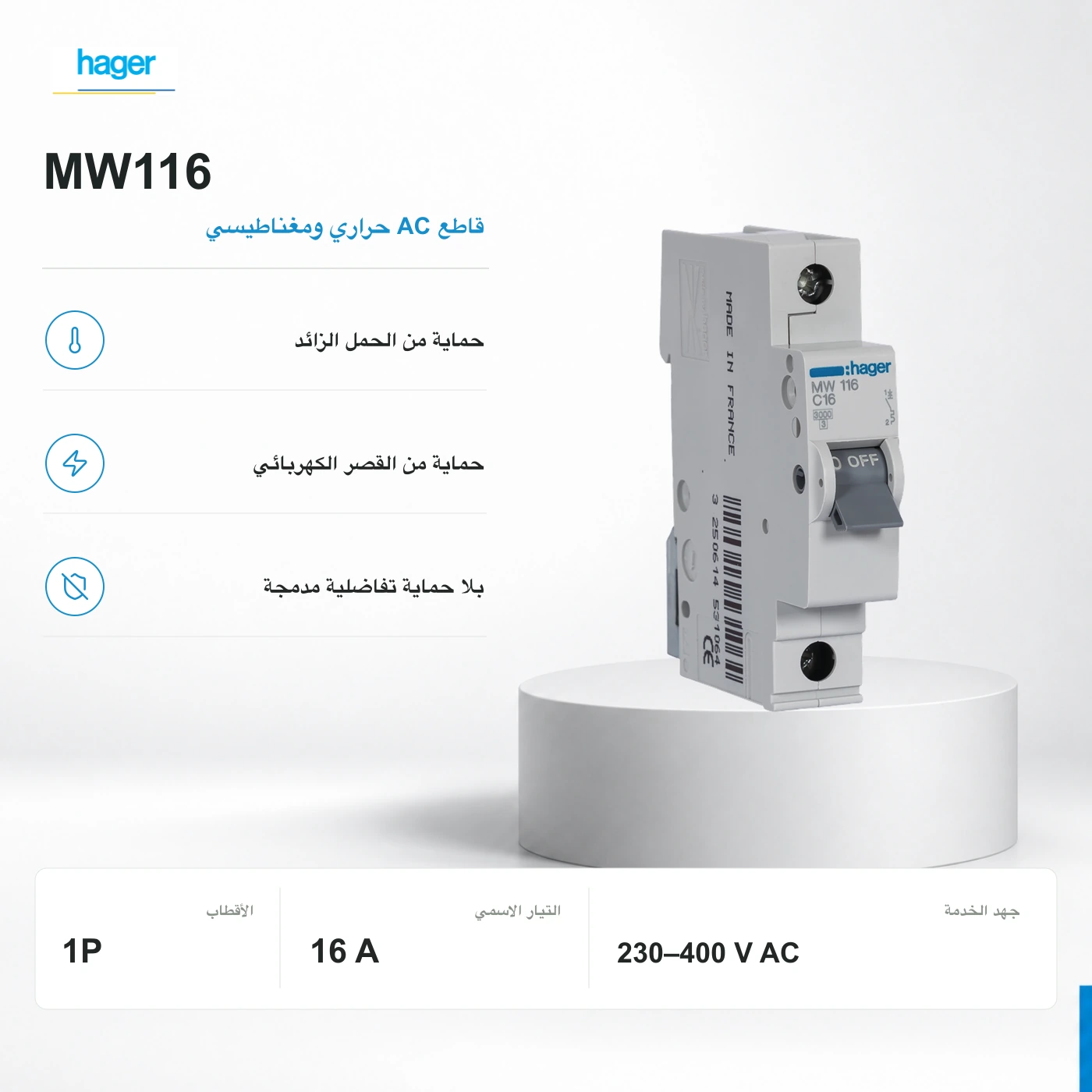

Hager MW116 · 1P · 16 A
المرجع الدقيق · MW116
MW116 كيحمي 1 أقطاب من الحمل الزائد والقصر، بمنحنى C وتيار 16 A. خاص السلاك وتيار البداية يناسبو هاد المرجع الدقيق.
- وظيفة الحماية
- قاطع حراري ومغناطيسي
- ترتيب الأقطاب
- 1P
- التيار الاسمي
- 16 A
حماية من الحمل الزائد والقصر، بلا حماية تفاضلية مدمجة. اختار حماية مستقلة من التسرب إلا كانت مطلوبة.
الثمن كيتأكد فعرض سعر مكتوب
الديفي كيأكد المرجع وشروط البيع؛ اختيار الجهاز المناسب للتركيب كيبقى مسؤولية المركّب.
التوفر كيتأكد فالعرض المكتوب ديالكم
1
01 · دور المنتج
الدور ديال هاد المنتج فالنظام.
MW116 كيحمي 1 أقطاب من الحمل الزائد والقصر، بمنحنى C وتيار 16 A. خاص السلاك وتيار البداية يناسبو هاد المرجع الدقيق.
الاستعمالات المناسبة
- توزيع مهني ولا دوائر معدات مختارة، حسب مصدر الكهرباء ووظيفة الحماية الموثقين.
علاش ReneWave تقدر تقترحو
- MW116 كيحمي 1 أقطاب من الحمل الزائد والقصر، بمنحنى C وتيار 16 A. خاص السلاك وتيار البداية يناسبو هاد المرجع الدقيق.
المكان فالنظام
حماية AC: رسم أحادي الخط للتوضيح.
حماية من الحمل الزائد والقصر، بلا حماية تفاضلية مدمجة. اختار حماية مستقلة من التسرب إلا كانت مطلوبة.
الجهاز المسدود كيوصل L. حماية الفروع كتبقى مستقلة. PE كيدوز خارج كل الأقطاب اللي كيتقطعو. N حتى هو كيدوز خارج قاطع الفاز.
نقرا الشرح التقني
حماية من الحمل الزائد والقصر، بلا حماية تفاضلية مدمجة. اختار حماية مستقلة من التسرب إلا كانت مطلوبة.
02 · المواصفات
القيم الاسمية، الأبعاد والأثر العملي.
هوية الجهاز
- مرجع Hager
MW116
- EAN ديال الصانع
3250614531163
- وظيفة الحماية
قاطع حراري ومغناطيسي
- ترتيب الأقطاب
1P
- التيار الاسمي
16 A
- جهد الخدمة الاسمي
230–400 V AC
- منحنى الفصل
C
- النتر
غير الفاز كيتقطع وكيتحمى؛ النتر كيدوز خارج هاد القاطع بقطب واحد.
القيم الكهربائية
- Icn · IEC 60898-1
3 kA · 230 V AC · IEC 60898-1
- Ui
500 V
- Uimp
4 kV
- التردد
50–60 Hz
- IP
IP20
التركيب والتوصيل
- الموديولات والعرض
1 / 17.5 mm
- القياسات علو × عرض × عمق
83 × 17.5 × 70 mm
- عزم شد الأطراف
2.8 Nm
03 · نقاط الاختيار
أربع نقاط عملية للاختيار.
اختار حسب وظيفة الدائرة، السلاك والحدود الكهربائية الموثقة.
- 01
ترتيب الأقطاب
غير الفاز كيتقطع وكيتحمى؛ النتر كيدوز خارج هاد القاطع بقطب واحد.
- 02
التيار ووظيفة الحماية
منحنى C: خاص تيار البداية وحماية السلاك يناسبو 16 A. الحرارة كتأثر على تيار الخدمة المستمر؛ استعمل جدول Hager.
- 03
الجهد وقدرة القطع
قارن تيار العطل المتوقع مع قدرة القطع فالجهد وبالمعيار المكتوبين. Icn وIcu وIcs ماشي نفس القيمة.
- 04
التركيب والتوصيل
تركيب على سكة DIN، 1 موديولات / العرض 17.5 mm. تبع أطراف وتعليمات الصانع. عزم الشد الاسمي للأطراف 2.8 Nm.
04 · الوثائق
نحتافظو بتتبّع المرجع الدقيق.
الوثائق المنشورة لهاد المرجع بالضبط كتعاون فالاختيار وتسليم المعدات.
