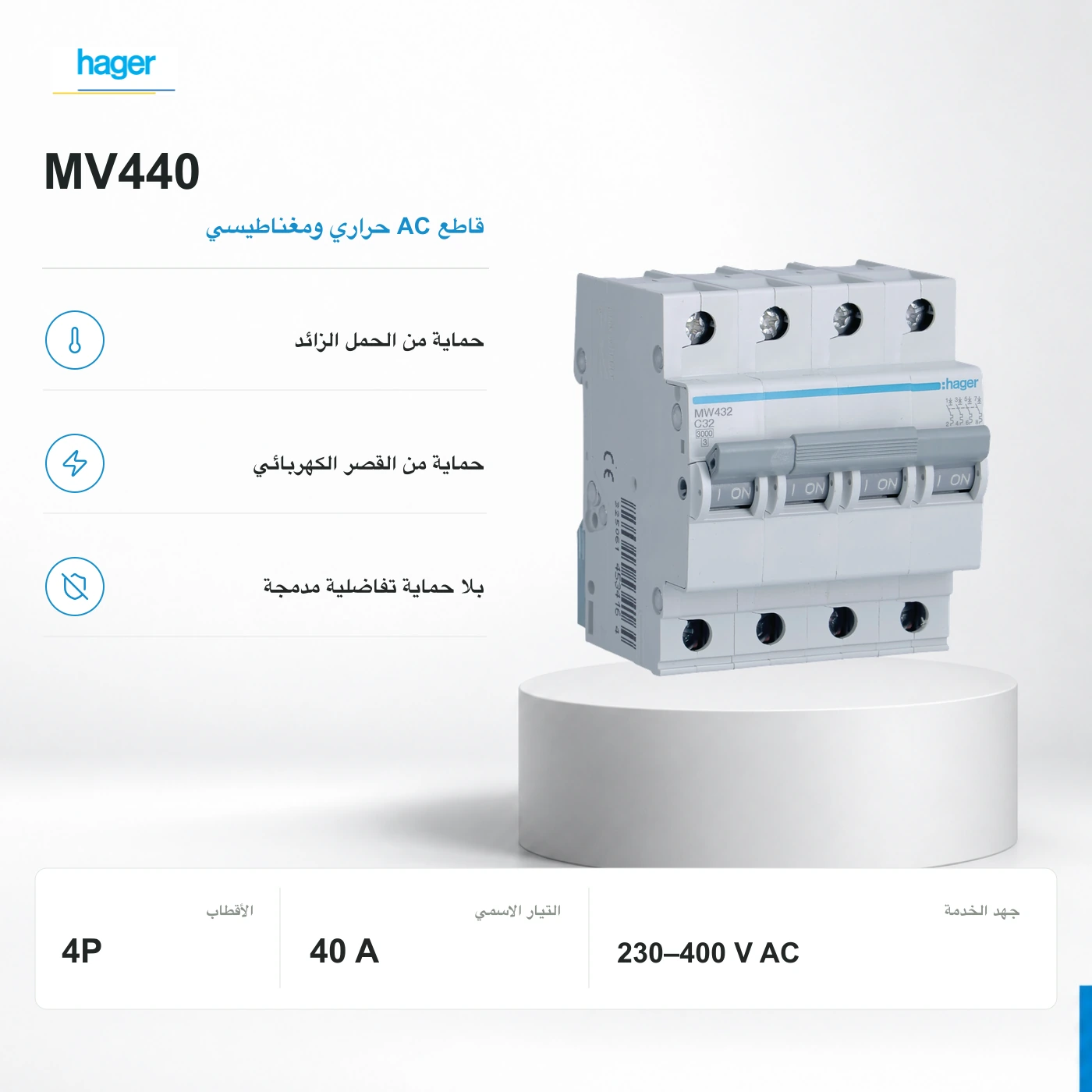

Hager MV440 · 4P · 40 A
المرجع الدقيق · MV440
MV440 كيحمي 4 أقطاب من الحمل الزائد والقصر، بمنحنى B وتيار 40 A. خاص السلاك وتيار البداية يناسبو هاد المرجع الدقيق.
- وظيفة الحماية
- قاطع حراري ومغناطيسي
- ترتيب الأقطاب
- 4P
- التيار الاسمي
- 40 A
حماية من الحمل الزائد والقصر، بلا حماية تفاضلية مدمجة. اختار حماية مستقلة من التسرب إلا كانت مطلوبة.
الثمن كيتأكد فعرض سعر مكتوب
الديفي كيأكد المرجع وشروط البيع؛ اختيار الجهاز المناسب للتركيب كيبقى مسؤولية المركّب.
التوفر كيتأكد فالعرض المكتوب ديالكم
1
01 · دور المنتج
الدور ديال هاد المنتج فالنظام.
MV440 كيحمي 4 أقطاب من الحمل الزائد والقصر، بمنحنى B وتيار 40 A. خاص السلاك وتيار البداية يناسبو هاد المرجع الدقيق.
الاستعمالات المناسبة
- توزيع مهني ولا دوائر معدات مختارة، حسب مصدر الكهرباء ووظيفة الحماية الموثقين.
علاش ReneWave تقدر تقترحو
- MV440 كيحمي 4 أقطاب من الحمل الزائد والقصر، بمنحنى B وتيار 40 A. خاص السلاك وتيار البداية يناسبو هاد المرجع الدقيق.
المكان فالنظام
حماية AC: رسم أحادي الخط للتوضيح.
حماية من الحمل الزائد والقصر، بلا حماية تفاضلية مدمجة. اختار حماية مستقلة من التسرب إلا كانت مطلوبة.
الجهاز المسدود كيوصل L1 / L2 / L3 / N. حماية الفروع كتبقى مستقلة. PE كيدوز خارج كل الأقطاب اللي كيتقطعو.
نقرا الشرح التقني
حماية من الحمل الزائد والقصر، بلا حماية تفاضلية مدمجة. اختار حماية مستقلة من التسرب إلا كانت مطلوبة.
02 · المواصفات
القيم الاسمية، الأبعاد والأثر العملي.
هوية الجهاز
- مرجع Hager
MV440
- EAN ديال الصانع
3250614524400
- وظيفة الحماية
قاطع حراري ومغناطيسي
- ترتيب الأقطاب
4P
- التيار الاسمي
40 A
- جهد الخدمة الاسمي
230–400 V AC
- منحنى الفصل
B
- النتر
أربعة أقطاب محميين حسب كتالوغ MV/MW. الرسم كيقطع L1 وL2 وL3 وN؛ PE كيبقى مستقل.
القيم الكهربائية
- Icn · IEC 60898-1
3 kA · IEC 60898-1
- Ui
500 V
- Uimp
4 kV
- التردد
50–60 Hz
- IP
IP20
التركيب والتوصيل
- الموديولات والعرض
4 / 70 mm
- القياسات علو × عرض × عمق
83 × 70 × 70 mm
- عزم شد الأطراف
2.8 Nm
03 · نقاط الاختيار
أربع نقاط عملية للاختيار.
اختار حسب وظيفة الدائرة، السلاك والحدود الكهربائية الموثقة.
- 01
ترتيب الأقطاب
أربعة أقطاب محميين حسب كتالوغ MV/MW. الرسم كيقطع L1 وL2 وL3 وN؛ PE كيبقى مستقل.
- 02
التيار ووظيفة الحماية
منحنى B: خاص تيار البداية وحماية السلاك يناسبو 40 A. الحرارة كتأثر على تيار الخدمة المستمر؛ استعمل جدول Hager.
- 03
الجهد وقدرة القطع
Icn 3 kA حسب IEC 60898-1. السجل الحالي ديال المرجع ما فيهش جدول القطع لكل جهد؛ ما تفترضش قدرة أكبر ولا قيمة Icu.
- 04
التركيب والتوصيل
تركيب على سكة DIN، 4 موديولات / العرض 70 mm. تبع أطراف وتعليمات الصانع. عزم الشد الاسمي للأطراف 2.8 Nm.
04 · الوثائق
نحتافظو بتتبّع المرجع الدقيق.
الوثائق المنشورة لهاد المرجع بالضبط كتعاون فالاختيار وتسليم المعدات.
Hager MV/MW - تصريح المطابقة الأوروبيشهادة · دولي · الإنجليزية / الفرنسية
05 · إكمال النظام
اللوازم والمعدات المكملة فطلب واحد.
المعدات المستقلة كتختار حسب التركيب؛ ما كنزيدو حتى تجهيز مرافق أوتوماتيكياً فالطلب ديالك.
ما كاينش اختيار أوتوماتيكي للمعدات المرافقة. الحمايات المستقلة واللوازم كتختار حسب التركيب.
