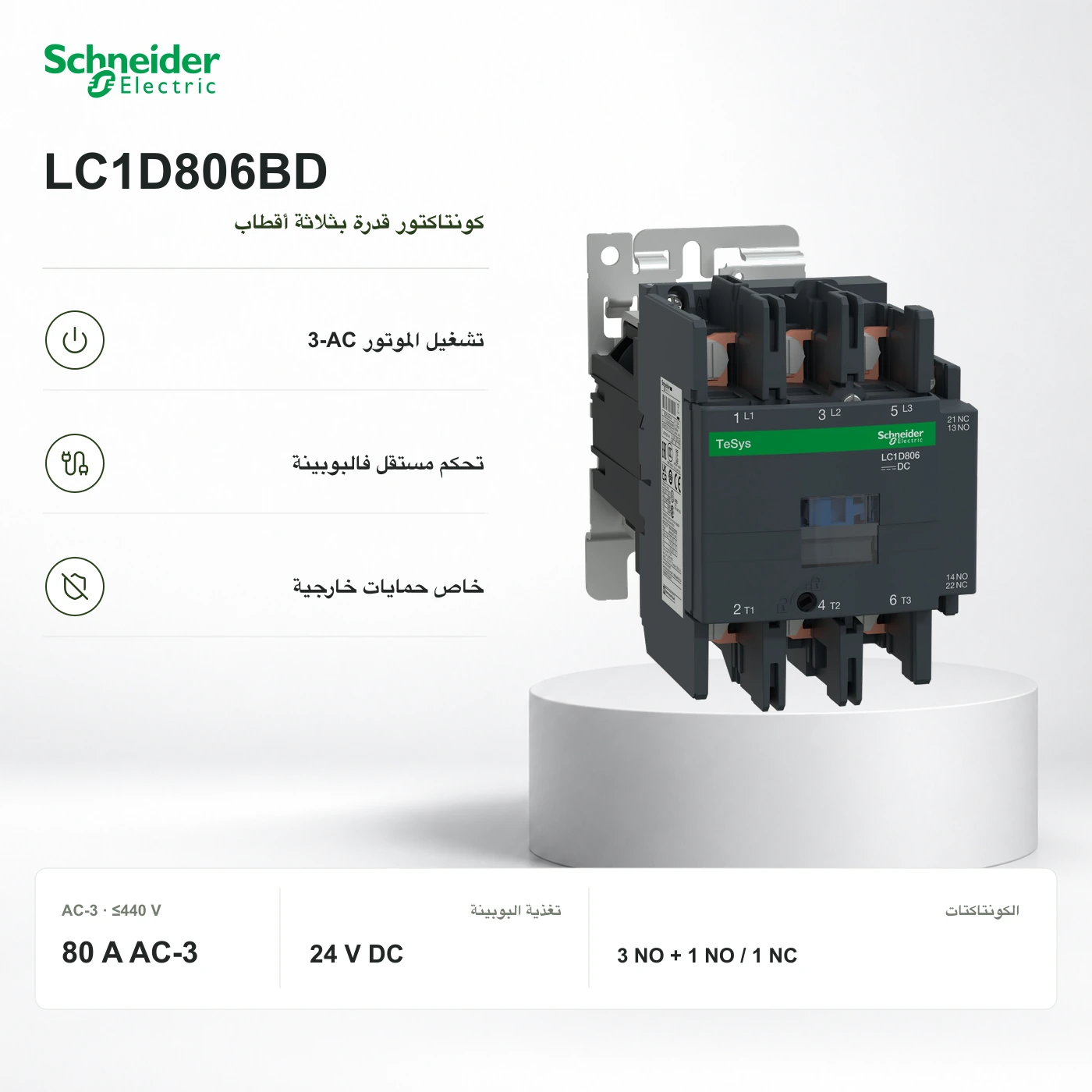

Schneider LC1D806BD · كونتاكتور 80 A
المرجع الدقيق · LC1D806BD
LC1D806BD كيوصل ويقطع ثلاثة أقطاب: 80 A AC-3 حتى 440 V AC، ببوبينة 24 V DC. خلي لاحقة التوصيل والبوبينة ديال المرجع كيف ما هي.
- تيار الموتور AC-3
- 80 A · ≤440 V AC · <60 °C · IEC 60947-4-1
- تيار الحمل المقاومي AC-1
- 125 A · ≤1000 V AC · <60 °C · IEC 60947-4-1
- جهد البوبينة Uc
- 24 V DC
كيقطع ويوصل القدرة ملي كتتوصل البوبينة بالكهرباء؛ ماشي قاطع حماية. خاص حماية مستقلة ومنسّقة من الحمل الزائد والقصر. جهد البوبينة ماشي هو جهد دائرة القدرة.
الثمن كيتأكد فعرض سعر مكتوب
الديفي كيأكد المرجع وشروط البيع؛ اختيار الجهاز المناسب للتركيب كيبقى مسؤولية المركّب.
التوفر كيتأكد فالعرض المكتوب ديالكم
1
01 · دور المنتج
الدور ديال هاد المنتج فالنظام.
LC1D806BD كيوصل ويقطع ثلاثة أقطاب: 80 A AC-3 حتى 440 V AC، ببوبينة 24 V DC. خلي لاحقة التوصيل والبوبينة ديال المرجع كيف ما هي.
الاستعمالات المناسبة
- تشغيل ولا حماية الموتور فدائرة معدات منسّقة بشكل مستقل.
علاش ReneWave تقدر تقترحو
- LC1D806BD كيوصل ويقطع ثلاثة أقطاب: 80 A AC-3 حتى 440 V AC، ببوبينة 24 V DC. خلي لاحقة التوصيل والبوبينة ديال المرجع كيف ما هي.
المكان فالنظام
تحكم البوبينة وقدرة الموتور جوج دوائر مستقلين.
كيقطع ويوصل القدرة ملي كتتوصل البوبينة بالكهرباء؛ ماشي قاطع حماية. خاص حماية مستقلة ومنسّقة من الحمل الزائد والقصر. جهد البوبينة ماشي هو جهد دائرة القدرة.
البوبينة بلا تغذية كتخلي كونتاكتات القدرة الثلاثة مفتوحين. المعدات اللي قبلها تقدر تبقى فيها الكهرباء.
نقرا الشرح التقني
كيقطع ويوصل القدرة ملي كتتوصل البوبينة بالكهرباء؛ ماشي قاطع حماية. خاص حماية مستقلة ومنسّقة من الحمل الزائد والقصر. جهد البوبينة ماشي هو جهد دائرة القدرة.
02 · المواصفات
القيم الاسمية، الأبعاد والأثر العملي.
هوية الجهاز
- مرجع Schneider
LC1D806BD
- وظيفة الحماية
كونتاكتور
- ترتيب الأقطاب
3 NO وكونتاكتات مساعدة
القيم الكهربائية
- تيار الموتور AC-3
80 A · ≤440 V AC · <60 °C · IEC 60947-4-1
- تيار الحمل المقاومي AC-1
125 A · ≤1000 V AC · <60 °C · IEC 60947-4-1
- جهد البوبينة Uc
24 V DC
- نوع البوبينة
تيار مستمر عادي
- كونتاكتات القدرة
3 NO
- الكونتاكتات المساعدة
1 NO + 1 NC
التركيب والتوصيل
- التركيب والتوصيل
القدرة: قضبان ولا كوسات دائرية. التحكم: كوسات دائرية. تبع جدول السلاك وعزم الشد ديال المرجع.
- حدود التركيب
التركيب وتحضير السلاك كيتبعو رسم الصانع وجدول الأطراف؛ ما كنفرضوش أن اللوازم داخلة فالعلبة.
03 · نقاط الاختيار
أربع نقاط عملية للاختيار.
اختار حسب خدمة الدائرة والمرجع ديال الصانع بالضبط.
- 01
الحمل وفئة الاستعمال
AC-3: 80 A حتى 440 V AC. AC-1: 125 A حتى 1000 V AC، أقل من 60 °C. هادو فئات استعمال مختلفين، ماشي قياسات تيار قابلة للتبديل.
- 02
تغذية البوبينة
غذي البوبينة بـ 24 V DC، ماشي بجهد الحمل. بوبينة DC عادية.
- 03
كونتاكتات القدرة والمساعدة
ثلاثة كونتاكتات قدرة مفتوحين فالوضع العادي؛ كونتاكت مساعد NO وواحد NC. المساعدين للتحكم والإشارة، ماشي لتيار الموتور.
- 04
التركيب والتوصيل
القدرة: قضبان ولا كوسات دائرية. التحكم: كوسات دائرية. تبع جدول السلاك وعزم الشد ديال المرجع.
04 · الوثائق
نحتافظو بتتبّع المرجع الدقيق.
الوثائق المنشورة لهاد المرجع بالضبط كتعاون فالاختيار وتسليم المعدات.
05 · إكمال النظام
اللوازم والمعدات المكملة فطلب واحد.
المعدات المستقلة كتختار حسب التركيب؛ ما كنزيدو حتى تجهيز مرافق أوتوماتيكياً فالطلب ديالك.
ما كاينش اختيار أوتوماتيكي للمعدات المرافقة. الحمايات المستقلة واللوازم كتختار حسب التركيب.
