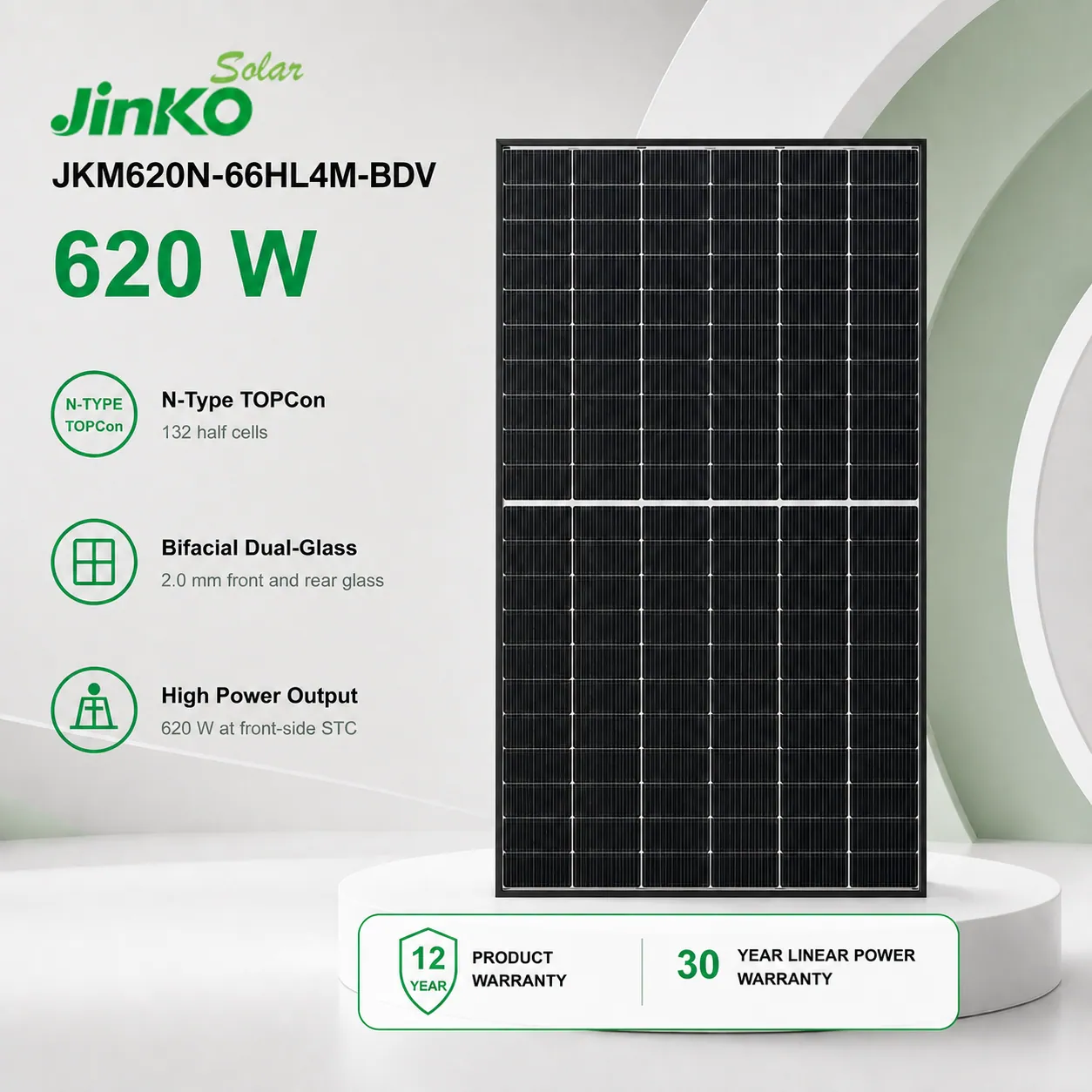

JinkoSolar Tiger Neo ثنائي الوجه 620 W
المرجع الدقيق · JKM620N-66HL4M-BDV
وحدة عالية القدرة تُختار حسب ملاءمتها للحقل، وليس بفارق خمسة واط. المرجعان 620 W و625 W لهما المقاس نفسه؛ وعدد الوحدات الممكن تركيبها والهيكل وتصميم السلاسل وحدود التحويل والمرجع المحدد المقبول هي ما يحدد الملاءمة للمشروع.
- قدرة الخرج الاسمية
- 620 W
قدرة اسمية أمامية في شروط STC، وليست الإنتاج السنوي للموقع.
- كفاءة اللوح
- 22.95%
لا تتضح ملاءمته إلا بعد مقارنة العدد الكامل للوحدات ومساحة الحقل القابلة للاستغلال.
- نقطة التشغيل
- 40.74 V · 15.22 A
يجب التحقق من كل سلسلة وكل مدخل عاكس وفق شروط المشروع المحددة.
- أبعاد اللوح
- 2382 x 1134 mm · 32.4 kg
يجب أن يلائم الهيكل والوصول والرفع وتصميم المشابك خصائص الوحدة الفعلية.
- استجابة الوجه الخلفي
- معامل ثنائية الوجه: 80% +/-5%
تبقى مساهمة الوجه الخلفي مرتبطة بهندسة التركيب الفعلية والإشعاع المنعكس.
لا تختاروا بين 620 W و625 W اعتماداً على القدرة المعلنة وحدها. قارنوا القدرة الكاملة للحقل واستغلال المساحة والحدود الكهربائية والمناولة والمرجع المحدد المتاح للمشروع.
الثمن كيتأكد فعرض سعر مكتوب
العرض المكتوب كيأكد المرجع الدقيق، اللوازم المطلوبة، التوافق، التسليم والشروط التجارية.
التوفر كيتأكد فعرض السعر المكتوب ديالك
1
01 · دور المنتج
الدور ديال هاد المنتج فالنظام.
تحوّل الوحدة JKM620N-66HL4M-BDV الإشعاع الأمامي والخلفي إلى كهرباء DC وتعمل ضمن سلسلة وحدات مصممة. تُقاس قدرتها الاسمية 620 W من الوجه الأمامي في شروط الاختبار القياسية، ولا تمثل وعداً بإنتاج سنوي. قبل إعداد العرض، تدمج ReneWave الوحدة المحددة في تصميم كامل للتثبيت والسلاسل والحماية والتحويل.
الاستعمالات المناسبة
- أسطح تجارية وصناعية يناسب توزيعها القابل للاستغلال مقاس 2382 x 1134 mm
- حقول أرضية مصممة وفق الجهد والتيار الدقيقين للسلاسل
- تركيبات ثنائية الوجه يمكن نمذجة إشعاعها الخلفي انطلاقاً من الهندسة والأسطح الفعلية
علاش ReneWave تقدر تقترحو
- تجتمع القدرة الأمامية 620 W في شروط STC مع مردود 22.95% في مقاس بعرض 1.134 m.
- تتيح بنية TOPCon من النوع N، ثنائية الوجه والزجاج، إنتاجاً أمامياً وإنتاجاً خلفياً تتم نمذجته بشكل مستقل.
- للمرجع المحدد وثائق رسمية محيّنة تخص المواصفات والتركيب والمناولة والضمان.
- تتيح بياناته الكهربائية والميكانيكية حفظ ملف قابل للتتبع للحقل والسلاسل والضمان.
شنو كيتبدّل فالتطبيق
- المرجعان 620 W و625 W يشغلان المقاس نفسه، لذلك يهم العدد الكامل للوحدات الممكن تركيبها أكثر من فارق خمسة واط على الملصق.
- تتطلب الوحدة بكتلة 32.4 kg تخطيط الوصول والرفع والمناولة.
- يجب التحقق من توافق تيار التشغيل 15.22 A وتيار القصر 16.08 A مع كل مدخل عاكس أو MPPT ومع كل تهيئة للسلاسل المتوازية.
- لا يساهم الوجه الخلفي في الطاقة المنتجة إلا إذا سمح التركيب الفعلي والأسطح المحيطة بوصول الإشعاع إلى الزجاج الخلفي.
الموقع فالنظام
من ضوء الشمس إلى طاقة مفيدة.
يُعتمد تصميم السلاسل ومعدات التحويل والحماية والتخزين الاختياري ضمن المشروع الكامل.
ينتج اللوح تيار DC. وتغذي معدات تحويل مستقلة ومتوافقة الأحمال المحمية.
نقرا الشرح التقني
يمثل JKM620N-66HL4M-BDV طراز 620 W من عائلة Tiger Neo ثنائية الوجه والزجاج من JinkoSolar. ينتج كهرباء DC من الإشعاع الأمامي والخلفي، ويجب دمجه ضمن بنية مصممة للسلاسل والتثبيت والحماية والتحويل.
مردوده 22.95% ومقاسه 2382 x 1134 mm يجعلان استخدامه في المشروع قريباً جداً من المرجع المجاور 625 W. لذلك تقارن ReneWave القدرة الكاملة للحقل واستغلال المساحة والهيكل والوصول وجهد السلاسل في البرد وحدود التيار ونوع الموصل والتوفر الدقيق، بدل الاختيار على أساس الواط المعلن.
يشمل ملف المشروع المحفوظ الورقة التقنية المعتمدة ومخطط السلاسل وأساس تصميم الحماية وأدلة الرقم التسلسلي والدفعة وسجل المناولة وملف الضمان المنطبق.
02 · المواصفات
القيم الاسمية، الأبعاد والأثر العملي.
الخصائص الكهربائية للوجه الأمامي في شروط STC
- القدرة القصوى
620 W
- كفاءة اللوح
22.95%
- الجهد عند نقطة القدرة القصوى
40.74 V
- التيار عند نقطة القدرة القصوى
15.22 A
- جهد الدائرة المفتوحة
49.08 V
- تيار القصر
16.08 A
- الجهد الأقصى للنظام
1500 V DC
- العيار الأقصى للمصهر المتسلسل
35 A
البنية وواجهات التركيب
- بنية الخلايا
TOPCon أحادي البلورة من النوع N · 132 نصف خلية (2 x 66)
- البنية
ثنائي الوجه بزجاج مزدوج وإطار · زجاج بسماكة 2.0 mm أماماً وخلفاً
- الأبعاد
2382 x 1134 x 30 mm
- الكتلة
32.4 kg
- علبة التوصيل
IP68
- الموصّل
JK03M أو MC4 أو نوع آخر موثّق ضمن التوريد
يُؤكد الموصل المورّد ومسار التزاوج قبل عرض السعر.
- كابلات الخرج
موجب 400 mm · سالب 200 mm، أو طول خاص موثّق
- أحمال الاختبار المنشورة
+5400 Pa أماماً · -2400 Pa خلفاً
تبقى تهيئة التثبيت المعتمدة وأحمال تصميم المشروع هي المرجع الحاكم.
البيانات الحرارية والتشغيلية
- درجة حرارة الاستخدام
من -40°C إلى +70°C
- المعامل الحراري للقدرة
-0.29% / °C
- المعامل الحراري للجهد
-0.25% / °C
- المعامل الحراري للتيار
+0.045% / °C
- فئة الحماية
الفئة II
- تصنيف الحريق وفق IEC
الفئة C
أساس ثنائية الوجه والضمان
- معامل ثنائية الوجه للقدرة
80% +/-5%
- مساهمة الجهة الخلفية
تُنمذج حسب المشروع
يحدد ارتفاع التثبيت والميل وانعكاسية السطح وتباعد الصفوف وتظليل الهيكل الزيادة القابلة للاستفادة.
- الضمان المنشور
المنتج: 12 سنة · الأداء الخطي: 30 سنة
الطراز المحدد والسوق وتاريخ البيع وشروط التركيب ووثيقة الضمان الموردة هي المرجع الحاكم.
03 · خاص التأكيد قبل العرض
أربعة تحققات قبل إدراج هاد المرجع فالعرض.
ReneWave كتتحقق من الوضع الكهربائي، المعدات المربوطة، شروط التركيب وطريقة الإعداد قبل إدراج المرجع الدقيق فالعرض المكتوب.
- 01
الحقل الكهروضوئي والهيكل
يجب التحقق من المساحة القابلة للاستغلال والتظليل والاتجاه والوصول وعدد الوحدات ومناطق التثبيت والهيكل وأحمال تصميم المشروع.
- 02
العاكس والسلاسل
يجب التحقق من Voc في البرد ومجال جهد التشغيل وImp بقيمة 15.22 A وIsc بقيمة 16.08 A والسلاسل المتوازية ونسبة DC/AC وفق المعدات المحددة.
- 03
مسار التركيب
يجب التحقق من نوع الموصل المسلّم المحدد والموصلات والفصل والحماية والتأريض وطريقة التثبيت.
- 04
تتبّع القرارات
يجب الاحتفاظ باللاحقة الكاملة وأدلة الرقم التسلسلي والدفعة والورقة التقنية المعتمدة ومخطط السلاسل وملف الضمان المنطبق.
04 · الوثائق والضمان
نحتافظو بتتبّع المرجع الدقيق.
الوثائق المعروضة هنا كتعاون فالاختيار وتسليم المعدات. المرجع المعتمد هو الطلب المقبول ووثيقة ضمان المصنّع المنطبقة على المنتج.
دليل JinkoSolar العالمي لتركيب الوحدات الكهروضوئيةالتركيب · عالمي · الإنجليزيةA1.8 · ماي 2026 · عائلة المنتجات
تعليمات JinkoSolar لتخزين الوحدات الكهروضوئية وإخراجها من التغليفالتركيب · عالمي · الإنجليزيةالنسخة الحالية المتحقق منها · مراجعة غشت 2026 · عائلة المنتجات
الضمان المحدود العالمي لوحدات JinkoSolar ثنائية الوجهالضمان · عالمي · تنطبق الشروط المسلّمة · الإنجليزيةEN20260801 · المنتوج: 12 عام / الأداء: 30 عام · عائلة المنتجات
مرجع ضمان المصنّع
المنتج: 12 سنة · الأداء الخطي: 30 سنة
- لا يتجاوز التدهور المنشور للسنة الأولى 1%.
- لا يتجاوز التدهور السنوي المنشور بعد السنة الأولى 0.40%.
- تبلغ القدرة المضمونة المنشورة 87.4% في السنة الثلاثين.
05 · إكمال النظام
اللوازم والمعدات المكملة فطلب واحد.
اختارو المعدات المكملة المناسبة. ReneWave كتبقى كتتحقق من الكميات والتوافق قبل إدراجها فالعرض المكتوب.
ما كايناش معدات إضافية منشورة لهاد المرجع. اللوازم المطلوبة كتتأكد أثناء إعداد العرض.
