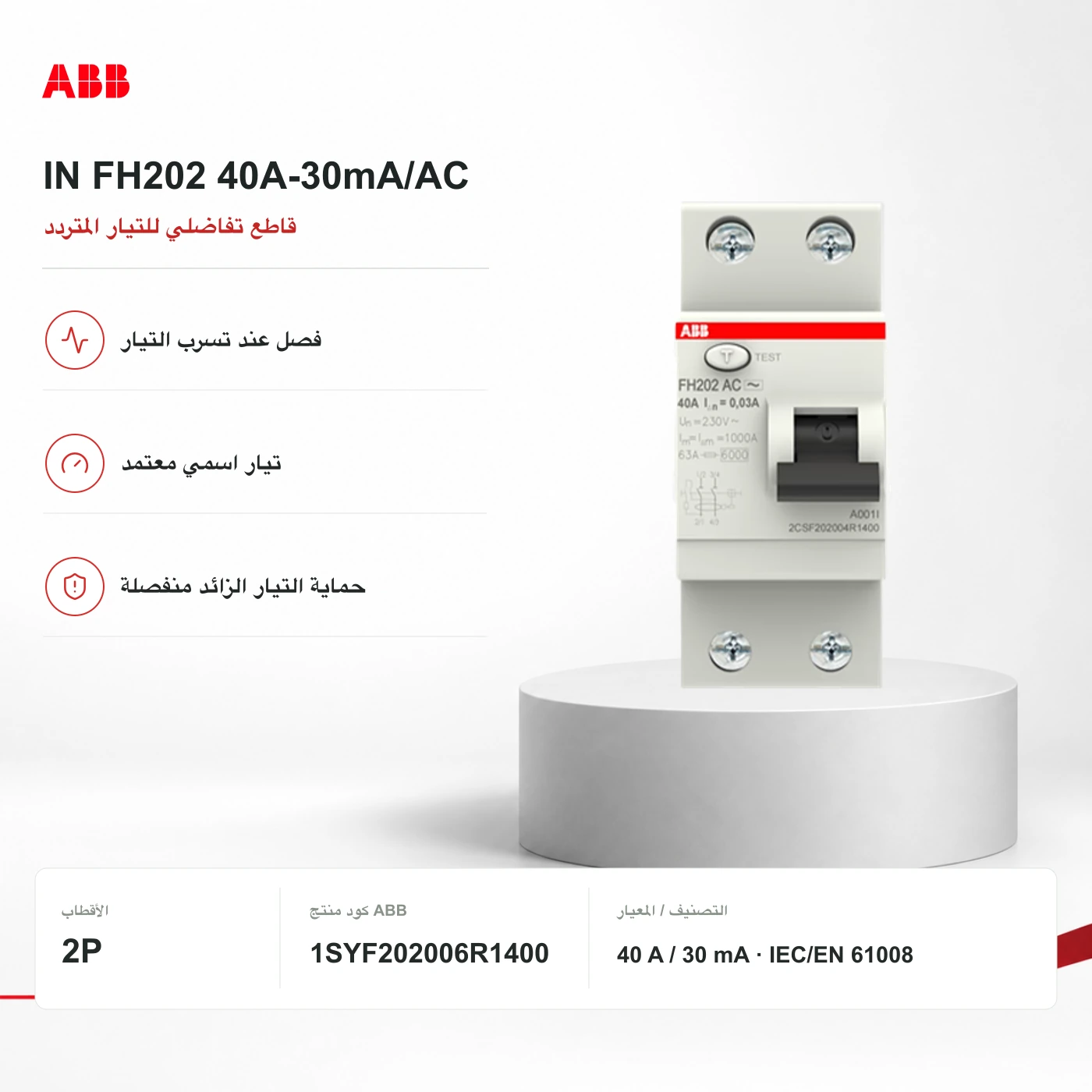

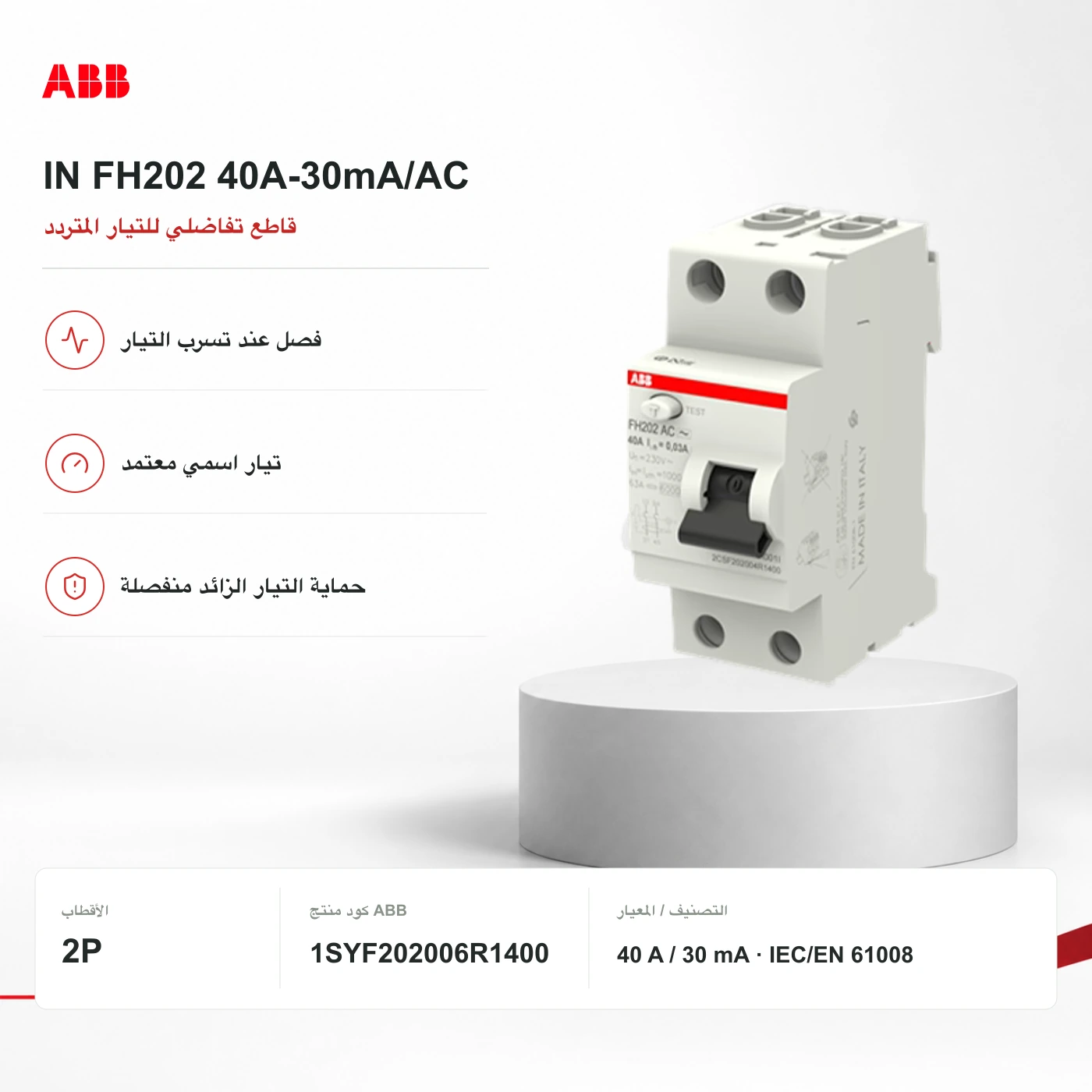

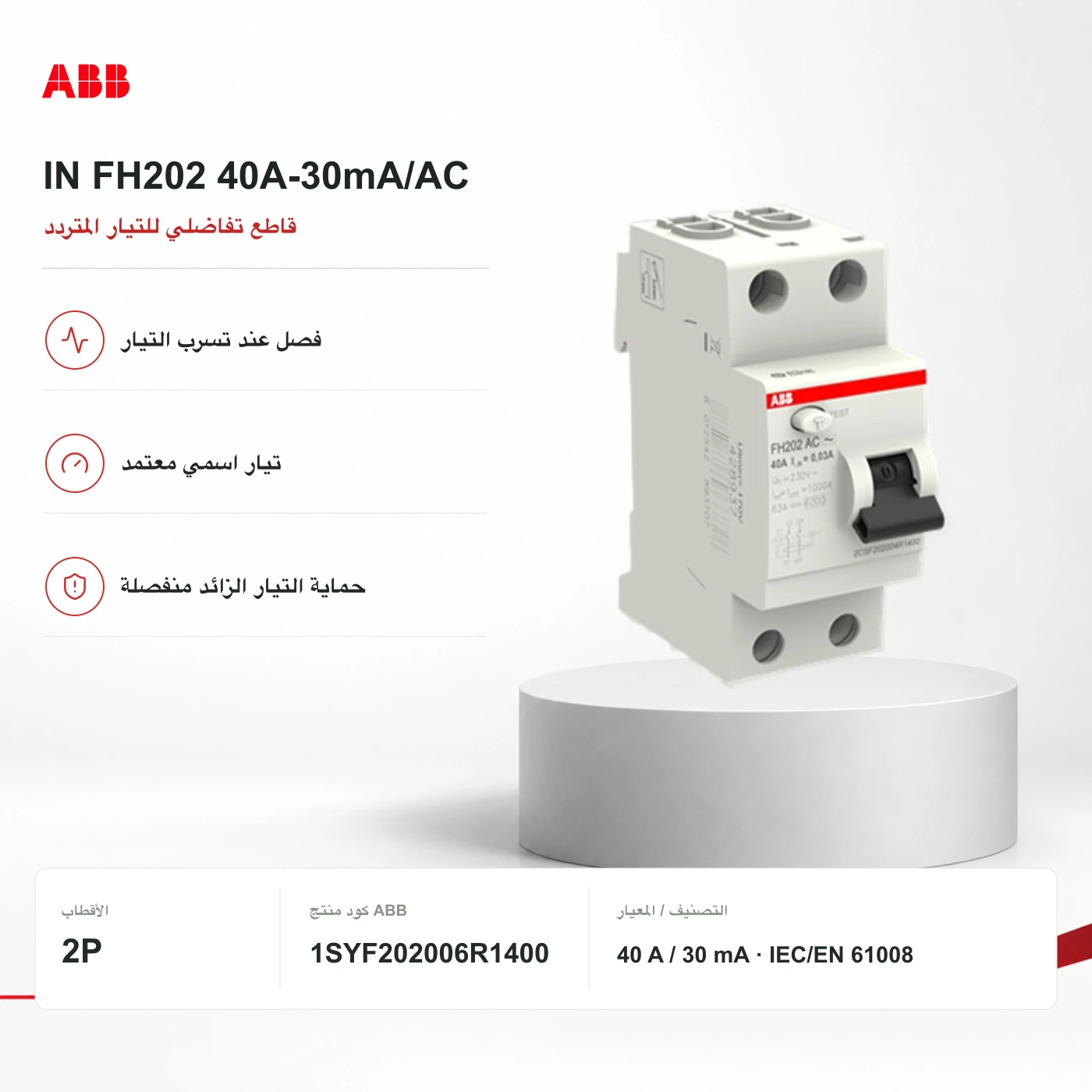

⁦IN FH202 40A-30mA/AC⁩ · منظر أمامي
    صورة من عائلة ⁦FH202 AC 40 A / 30 mA⁩. كود الطلب الظاهر مختلف؛ يجب تأكيد كود المنتج الذي سيُسلَّم قبل عرض السعر.
    ABBالفئة الاقتصادية

    قاطع تفاضلي ⁦ABB IN FH202 40 A / 30 mA⁩ نوع ⁦AC⁩

    المرجع الدقيق · ⁦IN FH202 40A-30mA/AC⁩

    يكشف تسرب التيار إلى الأرض من نوع الموجة ⁦AC⁩ بحساسية اسمية ⁦30 mA⁩.

    وظيفة الحماية
    جهاز حماية تفاضلية (⁦RCCB⁩)
    التيار الاسمي
    ⁦40 A⁩ · ⁦30 mA⁩ · نوع ⁦AC⁩
    عدد الأقطاب
    2
    كود منتج ⁦ABB⁩
    ⁦1SYF202006R1400⁩

    لا يحمي من الحمل الزائد ولا من القصر الكهربائي؛ يلزم جهاز مستقل للحماية من التيار الزائد مع التنسيق بينهما.

    الثمن كيتأكد فعرض سعر مكتوب

    العرض المكتوب كيأكد المرجع الدقيق، اللوازم المطلوبة، التوافق، التسليم والشروط التجارية.

    التوفر كيتأكد فالعرض المكتوب ديالكم

    1

    01 · دور المنتج

    الدور ديال هاد المنتج فالنظام.

    يكشف تسرب التيار إلى الأرض من نوع الموجة ⁦AC⁩ بحساسية اسمية ⁦30 mA⁩.

    الاستعمالات المناسبة

    • دارات تيار متردد تحتاج إلى حماية تفاضلية ⁦30 mA⁩ من نوع ⁦AC⁩ إذا كانت الأحمال والقواعد المحلية تسمح بذلك.

    علاش ⁦ReneWave⁩ تقدر تقترحو

    • يكشف تسرب التيار إلى الأرض من نوع الموجة ⁦AC⁩ بحساسية اسمية ⁦30 mA⁩.

    الموضع في الدائرة

    مثال توضيحي: دائرة تسخين مقاومية.

    لا يحمي من الحمل الزائد ولا من القصر الكهربائي؛ يلزم جهاز مستقل للحماية من التيار الزائد مع التنسيق بينهما.

    مثال توضيحي لحمل مقاومي بلا إلكترونيات: ⁦FH202⁩ يكشف تسرب التيار المتردد الجيبي. خاص التحقق من ملاءمة النوع ⁦AC⁩ والقواعد المحلية. التحكم الإلكتروني ومغيرات السرعة والمعدات الشمسية خاصها اختيار نوع الحماية التفاضلية بدراسة منفصلة. حماية مستقلة من التيار الزائد ضرورية.

    يكشف تسرب التيار إلى الأرض من نوع الموجة ⁦AC⁩ بحساسية اسمية ⁦30 mA⁩. مثال توضيحي لحمل مقاومي بلا إلكترونيات: ⁦FH202⁩ يكشف تسرب التيار المتردد الجيبي. خاص التحقق من ملاءمة النوع ⁦AC⁩ والقواعد المحلية. التحكم الإلكتروني ومغيرات السرعة والمعدات الشمسية خاصها اختيار نوع الحماية التفاضلية بدراسة منفصلة. حماية مستقلة من التيار الزائد ضرورية.تغذية الدائرةبالتيار المترددالجهد وتيار العطل متحققمنهماحماية من التيارالزائدحماية منفصلة ومنسّقة⁦IN FH202⁩ ⁦40A-30mA/AC⁩⁦40 A⁩ · ⁦30 mA⁩ · نوع⁦AC⁩دائرة تسخين مقاوميةبدون تحكم إلكتروني مفترضيكشف تسرب التيار إلى الأرض من نوع الموجة ⁦AC⁩ بحساسية اسمية ⁦30 mA⁩. مثال توضيحي لحمل مقاومي بلا إلكترونيات: ⁦FH202⁩ يكشف تسرب التيار المتردد الجيبي. خاص التحقق من ملاءمة النوع ⁦AC⁩ والقواعد المحلية. التحكم الإلكتروني ومغيرات السرعة والمعدات الشمسية خاصها اختيار نوع الحماية التفاضلية بدراسة منفصلة. حماية مستقلة من التيار الزائد ضرورية.تغذية الدائرة بالتيارالمترددالجهد وتيار العطل متحققمنهماحماية من التيار الزائدحماية منفصلة ومنسّقة⁦IN FH202⁩ ⁦40A-30mA/AC⁩⁦40 A⁩ · ⁦30 mA⁩ · نوع ⁦AC⁩دائرة تسخين مقاوميةبدون تحكم إلكتروني مفترضيكشف تسرب التيار إلى الأرض من نوع الموجة ⁦AC⁩ بحساسية اسمية ⁦30 mA⁩. مثال توضيحي لحمل مقاومي بلا إلكترونيات: ⁦FH202⁩ يكشف تسرب التيار المتردد الجيبي. خاص التحقق من ملاءمة النوع ⁦AC⁩ والقواعد المحلية. التحكم الإلكتروني ومغيرات السرعة والمعدات الشمسية خاصها اختيار نوع الحماية التفاضلية بدراسة منفصلة. حماية مستقلة من التيار الزائد ضرورية.تغذية الدائرة بالتيارالمترددالجهد وتيار العطل متحققمنهماحماية من التيار الزائدحماية منفصلة ومنسّقة⁦IN FH202⁩ ⁦40A-30mA/AC⁩⁦40 A⁩ · ⁦30 mA⁩ · نوع ⁦AC⁩دائرة تسخين مقاوميةبدون تحكم إلكتروني مفترض

    القدرة الكهربائيةغير نشط / مشروط

    رسم توضيحي للدائرة، ماشي مخطط تركيب. المعدات المنفصلة وإجراءات التشغيل خاصها التحقق.

    نقرا الشرح التقني

    لا يحمي من الحمل الزائد ولا من القصر الكهربائي؛ يلزم جهاز مستقل للحماية من التيار الزائد مع التنسيق بينهما.

    02 · المواصفات

    القيم الاسمية، الأبعاد والأثر العملي.

    تعريف الجهاز

    مرجع ⁦ABB⁩

    ⁦IN FH202 40A-30mA/AC⁩

    كود منتج ⁦ABB⁩

    ⁦1SYF202006R1400⁩

    معيار المنتج

    ⁦IEC/EN 61008⁩

    03 · خاص التأكيد قبل العرض

    أربعة تحققات قبل إدراج هاد المرجع فالعرض.

    ⁦ReneWave⁩ كتتحقق من الوضع الكهربائي، المعدات المربوطة، شروط التركيب وطريقة الإعداد قبل إدراج المرجع الدقيق فالعرض المكتوب.

    1. 01

      ملاءمة نوع ⁦AC⁩

      التحقق من ملاءمة نوع ⁦AC⁩ للأحمال الموصولة والمتطلبات المحلية.

    2. 02

      تنسيق حماية التيار الزائد

      تنسيق جهاز منفصل للحماية من التيار الزائد؛ ⁦40 A⁩ هو التيار الاسمي وليس عتبة الفصل عند الحمل الزائد.

    3. 03

      التيار والكابلات

      التحقق من التيار الاسمي وجهد التغذية والموصلات مقارنة بالدارة الفعلية.

    4. 04

      كود منتج ⁦ABB⁩ الدقيق

      تأكيد كود منتج ⁦ABB⁩ المورَّد؛ الصور تُظهر عائلة ⁦FH202⁩ وليست ملصق كود الطلب الدقيق.

    04 · الوثائق

    نحتافظو بتتبّع المرجع الدقيق.

    الوثائق المنشورة لهاد المرجع بالضبط كتعاون فالاختيار وتسليم المعدات.

    05 · إكمال النظام

    اللوازم والمعدات المكملة فطلب واحد.

    اختارو المعدات المكملة المناسبة. ⁦ReneWave⁩ كتبقى كتتحقق من الكميات والتوافق قبل إدراجها فالعرض المكتوب.

    ما كايناش معدات إضافية منشورة لهاد المرجع. اللوازم المطلوبة كتتأكد أثناء إعداد العرض.
