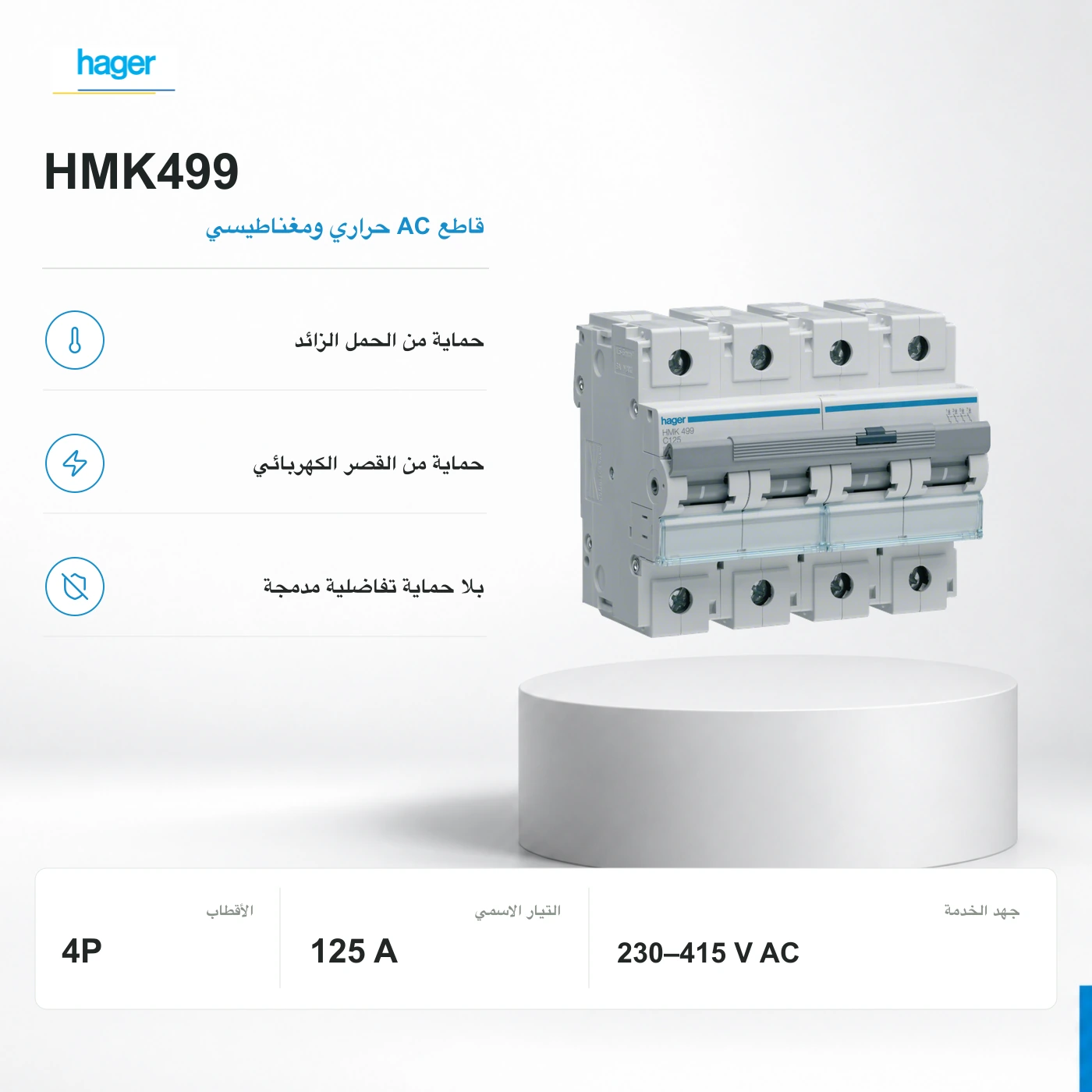

Hager HMK499 · 4P · 125 A
المرجع الدقيق · HMK499
HMK499 كيحمي 4 أقطاب من الحمل الزائد والقصر، بمنحنى C وتيار 125 A. هاد قاطع مودولار على سكة DIN، ماشي قاطع كومباكت بعلبة مصبوبة.
- وظيفة الحماية
- قاطع حراري ومغناطيسي
- ترتيب الأقطاب
- 4P
- التيار الاسمي
- 125 A
حماية من الحمل الزائد والقصر، بلا حماية تفاضلية مدمجة. اختار حماية مستقلة من التسرب إلا كانت مطلوبة.
الثمن كيتأكد فعرض سعر مكتوب
الديفي كيأكد المرجع وشروط البيع؛ اختيار الجهاز المناسب للتركيب كيبقى مسؤولية المركّب.
التوفر كيتأكد فالعرض المكتوب ديالكم
1
01 · دور المنتج
الدور ديال هاد المنتج فالنظام.
HMK499 كيحمي 4 أقطاب من الحمل الزائد والقصر، بمنحنى C وتيار 125 A. هاد قاطع مودولار على سكة DIN، ماشي قاطع كومباكت بعلبة مصبوبة.
الاستعمالات المناسبة
- توزيع مهني ولا دوائر معدات مختارة، حسب مصدر الكهرباء ووظيفة الحماية الموثقين.
علاش ReneWave تقدر تقترحو
- HMK499 كيحمي 4 أقطاب من الحمل الزائد والقصر، بمنحنى C وتيار 125 A. هاد قاطع مودولار على سكة DIN، ماشي قاطع كومباكت بعلبة مصبوبة.
المكان فالنظام
حماية AC: رسم أحادي الخط للتوضيح.
حماية من الحمل الزائد والقصر، بلا حماية تفاضلية مدمجة. اختار حماية مستقلة من التسرب إلا كانت مطلوبة.
الجهاز المسدود كيوصل L1 / L2 / L3 / N. حماية الفروع كتبقى مستقلة. PE كيدوز خارج كل الأقطاب اللي كيتقطعو.
نقرا الشرح التقني
حماية من الحمل الزائد والقصر، بلا حماية تفاضلية مدمجة. اختار حماية مستقلة من التسرب إلا كانت مطلوبة.
02 · المواصفات
القيم الاسمية، الأبعاد والأثر العملي.
هوية الجهاز
- مرجع Hager
HMK499
- EAN ديال الصانع
3250613230609
- وظيفة الحماية
قاطع حراري ومغناطيسي
- ترتيب الأقطاب
4P
- التيار الاسمي
125 A
- جهد الخدمة الاسمي
230–415 V AC
- منحنى الفصل
C
- النتر
الأقطاب الأربعة كيتقطعو مجموعين. هاد الصفحة ما كتعلنش على نسبة خاصة لحماية النتر؛ تبع ترتيب أطراف الصانع.
القيم الكهربائية
- Icu · IEC 60947-2
30 kA · 230 / 400 V AC · IEC 60947-2
- Ui
500 V
- Uimp
6 kV
- التردد
50–60 Hz
- IP
IP20
التركيب والتوصيل
- الموديولات والعرض
6 / 106 mm
- القياسات علو × عرض × عمق
90 × 106 × 70 mm
- عزم شد الأطراف
3.6 Nm
03 · نقاط الاختيار
أربع نقاط عملية للاختيار.
اختار حسب وظيفة الدائرة، السلاك والحدود الكهربائية الموثقة.
- 01
ترتيب الأقطاب
الأقطاب الأربعة كيتقطعو مجموعين. هاد الصفحة ما كتعلنش على نسبة خاصة لحماية النتر؛ تبع ترتيب أطراف الصانع.
- 02
التيار ووظيفة الحماية
منحنى C: خاص تيار البداية وحماية السلاك يناسبو 125 A. الحرارة كتأثر على تيار الخدمة المستمر؛ استعمل جدول Hager.
- 03
الجهد وقدرة القطع
قارن تيار العطل المتوقع مع قدرة القطع فالجهد وبالمعيار المكتوبين. Icn وIcu وIcs ماشي نفس القيمة.
- 04
التركيب والتوصيل
تركيب على سكة DIN، 6 موديولات / العرض 106 mm. تبع أطراف وتعليمات الصانع. عزم الشد الاسمي فوق وتحت 3.6 Nm؛ المجال العام 3.5–5 Nm ماشي ضبط صالح لكل حالة.
04 · الوثائق
نحتافظو بتتبّع المرجع الدقيق.
الوثائق المنشورة لهاد المرجع بالضبط كتعاون فالاختيار وتسليم المعدات.
