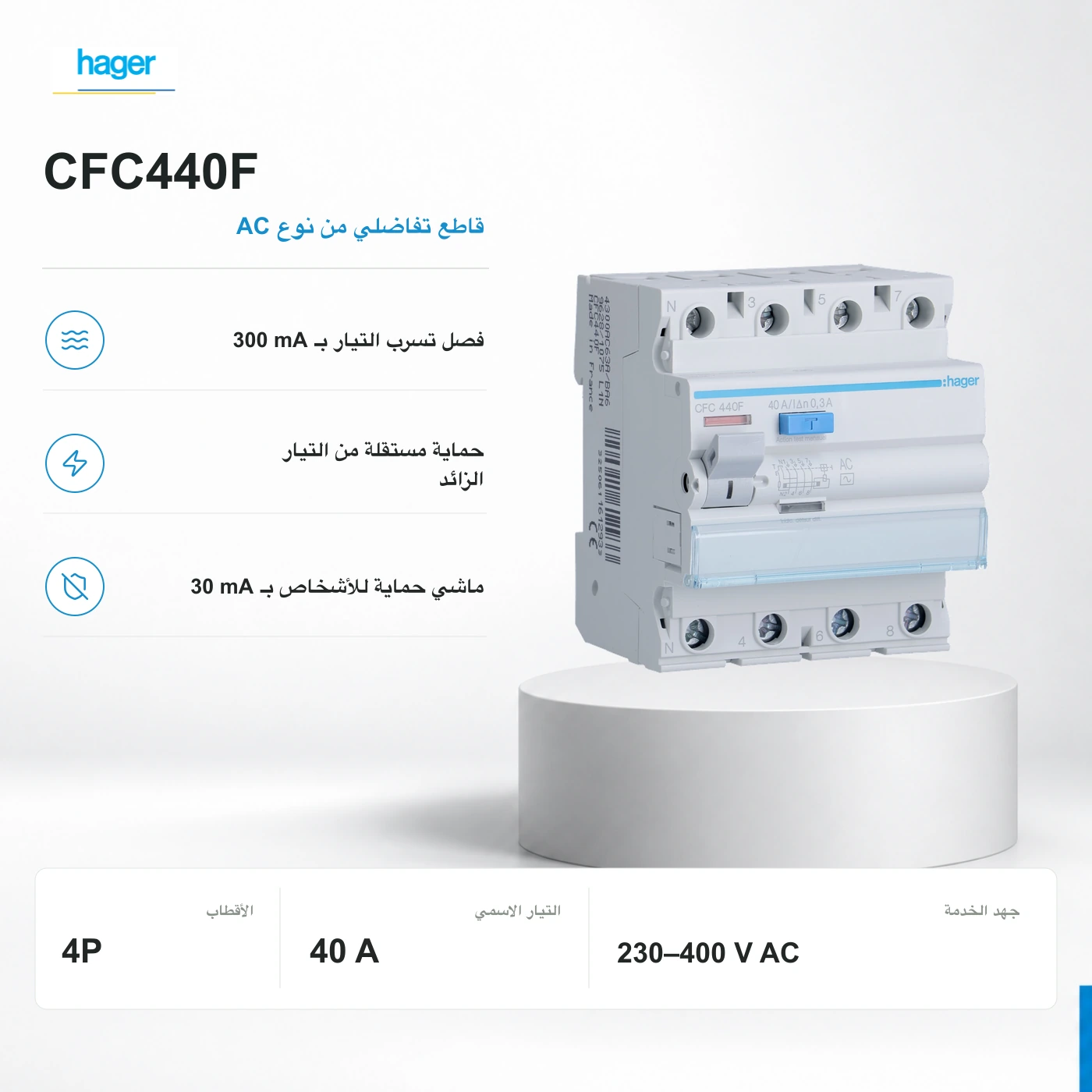

⁦CFC440F⁩: صورة رسمية لجهاز ⁦Hager⁩، الكتابة الأصلية ديال الصانع ما تبدلاتش.
    ⁦CFC440F⁩: صورة رسمية لجهاز ⁦Hager⁩، الكتابة الأصلية ديال الصانع ما تبدلاتش.
    Hagerتوازن بين الأداء والثمن

    Hager CFC440F · 3P+N · 4P · 40 A

    المرجع الدقيق · ⁦CFC440F⁩

    ⁦CFC440F⁩ كيراقب تسرب التيار فـ ⁦3P+N⁩ · ⁦4P⁩ بحساسية ⁦300 mA⁩ من نوع ⁦AC. 40 A⁩ هو تيار التحمل، ماشي عتبة فصل الحمل الزائد.

    وظيفة الحماية
    قاطع تفاضلي من نوع ⁦AC⁩
    ترتيب الأقطاب
    ⁦3P+N⁩ · ⁦4P⁩
    التيار الاسمي
    ⁦40 A⁩

    حماية من تسرب التيار فقط: بلا فصل للحمل الزائد ولا للقصر. خاص حماية مستقلة ومنسّقة من التيار الزائد. ⁦300 mA⁩ ماشي مستوى ⁦30 mA⁩ ديال الحماية الإضافية للأشخاص؛ نوع ⁦AC⁩ كيكشف التسرب المتناوب الجيبي، ماشي كل أشكال تيار المعدات الإلكترونية.

    الثمن كيتأكد فعرض سعر مكتوب

    الديفي كيأكد المرجع وشروط البيع؛ اختيار الجهاز المناسب للتركيب كيبقى مسؤولية المركّب.

    التوفر كيتأكد فالعرض المكتوب ديالكم

    1

    01 · دور المنتج

    الدور ديال هاد المنتج فالنظام.

    ⁦CFC440F⁩ كيراقب تسرب التيار فـ ⁦3P+N⁩ · ⁦4P⁩ بحساسية ⁦300 mA⁩ من نوع ⁦AC. 40 A⁩ هو تيار التحمل، ماشي عتبة فصل الحمل الزائد.

    الاستعمالات المناسبة

    • توزيع مهني ولا دوائر معدات مختارة، حسب مصدر الكهرباء ووظيفة الحماية الموثقين.

    علاش ⁦ReneWave⁩ تقدر تقترحو

    • ⁦CFC440F⁩ كيراقب تسرب التيار فـ ⁦3P+N⁩ · ⁦4P⁩ بحساسية ⁦300 mA⁩ من نوع ⁦AC. 40 A⁩ هو تيار التحمل، ماشي عتبة فصل الحمل الزائد.

    المكان فالنظام

    حماية ⁦AC⁩: رسم أحادي الخط للتوضيح.

    حماية من تسرب التيار فقط: بلا فصل للحمل الزائد ولا للقصر. خاص حماية مستقلة ومنسّقة من التيار الزائد. ⁦300 mA⁩ ماشي مستوى ⁦30 mA⁩ ديال الحماية الإضافية للأشخاص؛ نوع ⁦AC⁩ كيكشف التسرب المتناوب الجيبي، ماشي كل أشكال تيار المعدات الإلكترونية.

    الجهاز المسدود كيوصل ⁦L1 / L2 / L3 / N⁩. جهاز مستقل قبلو كيحمي من التيار الزائد. ⁦PE⁩ كيدوز خارج كل الأقطاب اللي كيتقطعو.

    ⁦CFC440F⁩ كيراقب تسرب التيار فـ ⁦3P+N⁩ · ⁦4P⁩ بحساسية ⁦300 mA⁩ من نوع ⁦AC. 40 A⁩ هو تيار التحمل، ماشي عتبة فصل الحمل الزائد. الجهاز المسدود كيوصل ⁦L1 / L2 / L3 / N⁩. جهاز مستقل قبلو كيحمي من التيار الزائد. ⁦PE⁩ كيدوز خارج كل الأقطاب اللي كيتقطعو.مصدر الدائرة ⁦AC⁩⁦L1 / L2 / L3 / N⁩حماية من التيارالزائدمنسّقة بشكل مستقل⁦CFC440F⁩⁦40 A⁩ · ⁦300 mA⁩ ·النوع ⁦AC⁩توزيع كهربائي مهنيحماية مستقلة لكل فرعدوائر محددة منالموقعحمل وسلاك محسوبين⁦CFC440F⁩ كيراقب تسرب التيار فـ ⁦3P+N⁩ · ⁦4P⁩ بحساسية ⁦300 mA⁩ من نوع ⁦AC. 40 A⁩ هو تيار التحمل، ماشي عتبة فصل الحمل الزائد. الجهاز المسدود كيوصل ⁦L1 / L2 / L3 / N⁩. جهاز مستقل قبلو كيحمي من التيار الزائد. ⁦PE⁩ كيدوز خارج كل الأقطاب اللي كيتقطعو.مصدر الدائرة ⁦AC⁩⁦L1 / L2 / L3 / N⁩حماية من التيار الزائدمنسّقة بشكل مستقل⁦CFC440F⁩⁦40 A⁩ · ⁦300 mA⁩ · النوع⁦AC⁩توزيع كهربائي مهنيحماية مستقلة لكل فرعدوائر محددة من الموقعحمل وسلاك محسوبين⁦CFC440F⁩ كيراقب تسرب التيار فـ ⁦3P+N⁩ · ⁦4P⁩ بحساسية ⁦300 mA⁩ من نوع ⁦AC. 40 A⁩ هو تيار التحمل، ماشي عتبة فصل الحمل الزائد. الجهاز المسدود كيوصل ⁦L1 / L2 / L3 / N⁩. جهاز مستقل قبلو كيحمي من التيار الزائد. ⁦PE⁩ كيدوز خارج كل الأقطاب اللي كيتقطعو.مصدر الدائرة ⁦AC⁩⁦L1 / L2 / L3 / N⁩حماية من التيار الزائدمنسّقة بشكل مستقل⁦CFC440F⁩⁦40 A⁩ · ⁦300 mA⁩ · النوع⁦AC⁩توزيع كهربائي مهنيحماية مستقلة لكل فرعدوائر محددة من الموقعحمل وسلاك محسوبين

    طاقة كهربائية⁦PE⁩ · ديما موصول وما كيتقطعشما خدامش / حسب الشروط

    رسم للتوضيح، ماشي مخطط التركيب. خاص التحقق من المعدات المستقلة والتشغيل.

    نقرا الشرح التقني

    حماية من تسرب التيار فقط: بلا فصل للحمل الزائد ولا للقصر. خاص حماية مستقلة ومنسّقة من التيار الزائد. ⁦300 mA⁩ ماشي مستوى ⁦30 mA⁩ ديال الحماية الإضافية للأشخاص؛ نوع ⁦AC⁩ كيكشف التسرب المتناوب الجيبي، ماشي كل أشكال تيار المعدات الإلكترونية.

    02 · المواصفات

    القيم الاسمية، الأبعاد والأثر العملي.

    هوية الجهاز

    مرجع ⁦Hager⁩

    ⁦CFC440F⁩

    ⁦EAN⁩ ديال الصانع

    3250611612933

    وظيفة الحماية

    قاطع تفاضلي من نوع ⁦AC⁩

    ترتيب الأقطاب

    ⁦3P+N⁩ · ⁦4P⁩

    التيار الاسمي

    ⁦40 A⁩

    جهد الخدمة الاسمي

    ⁦230–400 V AC⁩

    حساسية التسرب التفاضلي

    ⁦300 mA⁩ · النوع ⁦AC⁩

    النتر

    النتر كيتقطع مع الفازات وكيدخل فقياس التسرب. ما كايناش حماية مدمجة من التيار الزائد لأي سلك فهاد القاطع التفاضلي.

    القيم الكهربائية

    ⁦Inc⁩ · ⁦EN 61008-1⁩

    ⁦6 kA⁩ · مشروطة بحماية منسّقة من التيار الزائد

    قدرة الوصل والقطع

    ⁦1.5 kA⁩

    ⁦Ui⁩

    ⁦500 V⁩

    ⁦Uimp⁩

    ⁦4 kV⁩

    التردد

    ⁦50 Hz⁩

    ⁦IP⁩

    ⁦IP20⁩

    التركيب والتوصيل

    الموديولات والعرض

    ⁦4 / 70 mm⁩

    القياسات علو × عرض × عمق

    ⁦83 × 70 × 70 mm⁩

    عزم شد الأطراف

    ⁦2.8 Nm⁩

    03 · نقاط الاختيار

    أربع نقاط عملية للاختيار.

    اختار حسب وظيفة الدائرة، السلاك والحدود الكهربائية الموثقة.

    1. 01

      ترتيب الأقطاب

      النتر كيتقطع مع الفازات وكيدخل فقياس التسرب. ما كايناش حماية مدمجة من التيار الزائد لأي سلك فهاد القاطع التفاضلي.

    2. 02

      التيار ووظيفة الحماية

      ⁦CFC440F⁩ كيراقب تسرب التيار فـ ⁦3P+N⁩ · ⁦4P⁩ بحساسية ⁦300 mA⁩ من نوع ⁦AC. 40 A⁩ هو تيار التحمل، ماشي عتبة فصل الحمل الزائد.

    3. 03

      الجهد وقدرة القطع

      ⁦Inc 6 kA⁩ قيمة مشروطة للقصر حسب ⁦EN 61008-1⁩ مع حماية منسّقة قبل الجهاز، ماشي قدرة ⁦Icn⁩ مستقلة. الورقة ما كتحددش جهد مستقل لـ ⁦Inc⁩.

    4. 04

      التركيب والتوصيل

      تركيب على سكة ⁦DIN⁩، 4 موديولات / العرض ⁦70 mm⁩. تبع أطراف وتعليمات الصانع. عزم الشد الاسمي للأطراف ⁦2.8 Nm⁩.

    04 · الوثائق

    نحتافظو بتتبّع المرجع الدقيق.

    الوثائق المنشورة لهاد المرجع بالضبط كتعاون فالاختيار وتسليم المعدات.

    05 · إكمال النظام

    اللوازم والمعدات المكملة فطلب واحد.

    المعدات المستقلة كتختار حسب التركيب؛ ما كنزيدو حتى تجهيز مرافق أوتوماتيكياً فالطلب ديالك.

    ما كاينش اختيار أوتوماتيكي للمعدات المرافقة. الحمايات المستقلة واللوازم كتختار حسب التركيب.
