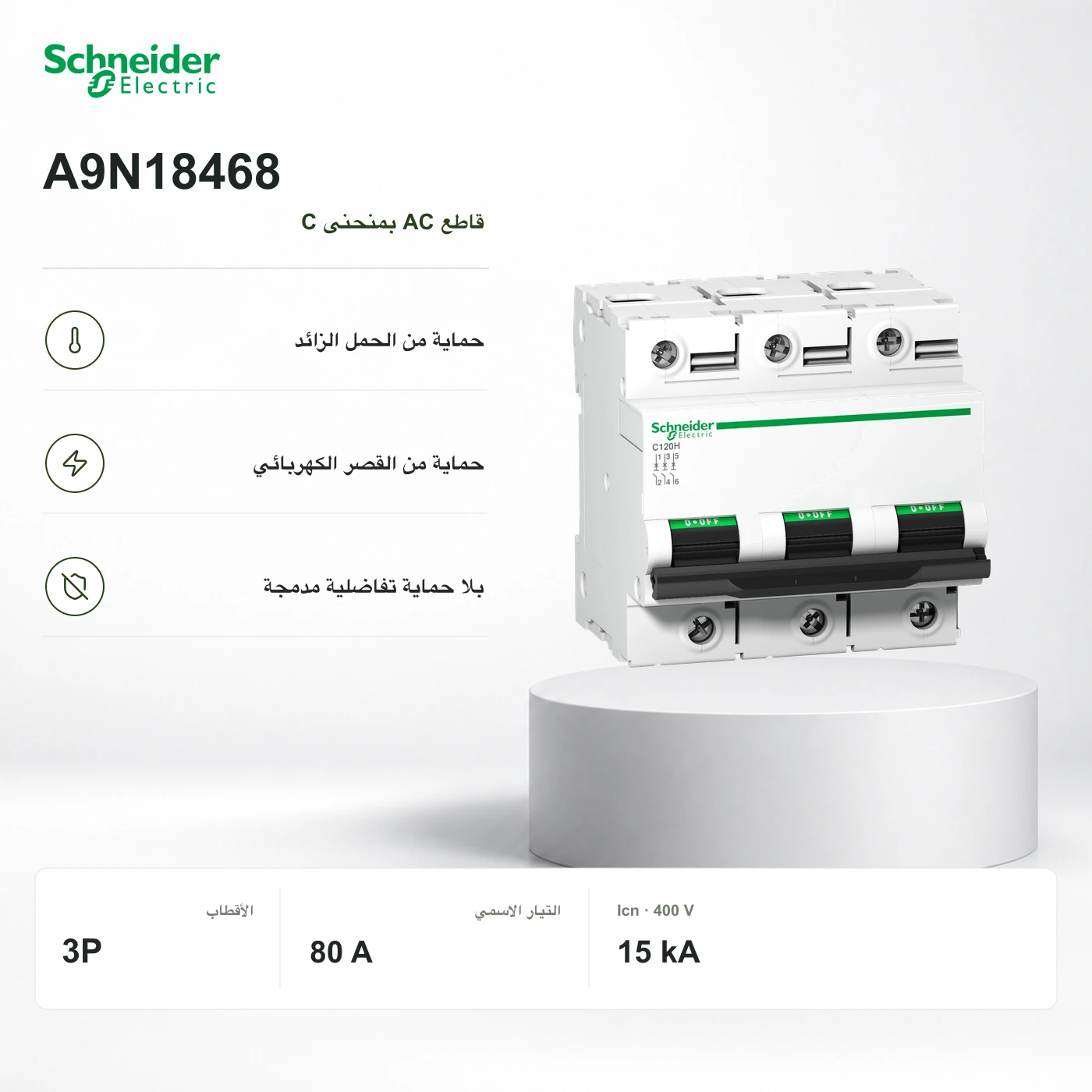

Schneider A9N18468 · قاطع 3P بمنحنى C
المرجع الدقيق · A9N18468
Acti9 C120H A9N18468: 3 أقطاب محميين، 80 A بمنحنى C. حماية حرارية من الحمل الزائد ومغناطيسية من القصر.
- التيار الاسمي والضبط
- 80 A
- خاصية الفصل
- منحنى C
- Icn · IEC/EN 60898-1
- 15 kA · 400 V AC · 50/60 Hz
كيحمي من الحمل الزائد والقصر الكهربائي. ما فيهش حماية تفاضلية مدمجة. خاص حساب السلاك وقدرة القطع والتنسيق بين الحمايات حسب التركيب.
الثمن كيتأكد فعرض سعر مكتوب
الديفي كيأكد المرجع وشروط البيع؛ اختيار الجهاز المناسب للتركيب كيبقى مسؤولية المركّب.
التوفر كيتأكد فالعرض المكتوب ديالكم
1
01 · دور المنتج
الدور ديال هاد المنتج فالنظام.
Acti9 C120H A9N18468: 3 أقطاب محميين، 80 A بمنحنى C. حماية حرارية من الحمل الزائد ومغناطيسية من القصر.
الاستعمالات المناسبة
- دوائر توزيع مهني بسلاك وتيار عطل موثقين.
علاش ReneWave تقدر تقترحو
- Acti9 C120H A9N18468: 3 أقطاب محميين، 80 A بمنحنى C. حماية حرارية من الحمل الزائد ومغناطيسية من القصر.
المكان فالنظام
حماية AC: رسم أحادي الخط للتوضيح.
كيحمي من الحمل الزائد والقصر الكهربائي. ما فيهش حماية تفاضلية مدمجة. خاص حساب السلاك وقدرة القطع والتنسيق بين الحمايات حسب التركيب.
الكهرباء كتوصل للدائرة المختارة عبر القاطع المسدود. PE كيبقى موصول خارج الجهاز.
نقرا الشرح التقني
كيحمي من الحمل الزائد والقصر الكهربائي. ما فيهش حماية تفاضلية مدمجة. خاص حساب السلاك وقدرة القطع والتنسيق بين الحمايات حسب التركيب.
02 · المواصفات
القيم الاسمية، الأبعاد والأثر العملي.
هوية الجهاز
- مرجع Schneider
A9N18468
- وظيفة الحماية
قاطع حراري ومغناطيسي
- ترتيب الأقطاب
3P
القيم الكهربائية
- التيار الاسمي والضبط
80 A
- خاصية الفصل
منحنى C
- Icn · IEC/EN 60898-1
15 kA · 400 V AC · 50/60 Hz
- Icu · IEC/EN 60947-2
15 kA · 380–415 V AC · 50/60 Hz
- Ics · IEC/EN 60947-2
7.5 kA · 380–415 V AC · 50/60 Hz
التركيب والتوصيل
- التركيب والتوصيل
أطراف بالقفص؛ قياس السلك وعزم الشد حسب الورقة ديال المرجع.
- حدود التركيب
التركيب وتحضير السلاك كيتبعو رسم الصانع وجدول الأطراف؛ ما كنفرضوش أن اللوازم داخلة فالعلبة.
03 · نقاط الاختيار
أربع نقاط عملية للاختيار.
اختار حسب خدمة الدائرة والمرجع ديال الصانع بالضبط.
- 01
ترتيب الأقطاب
3 أقطاب كيتقطعو ومحميين. سلك الأرضي PE خارج مسار القطع. النتر إلا كان كيتحدد حسب مخطط التركيب.
- 02
التيار ووظيفة الحماية
كيحمي من الحمل الزائد والقصر الكهربائي. ما فيهش حماية تفاضلية مدمجة. خاص حساب السلاك وقدرة القطع والتنسيق بين الحمايات حسب التركيب.
- 03
الجهد وقدرة القطع
Icn وIcu وIcs قيم مختلفين. القيم لتحت مرتبطة بالجهد والتردد والمعيار؛ باقي الجهود فالورقة التقنية.
- 04
التركيب والتوصيل
أطراف بالقفص؛ قياس السلك وعزم الشد حسب الورقة ديال المرجع.
