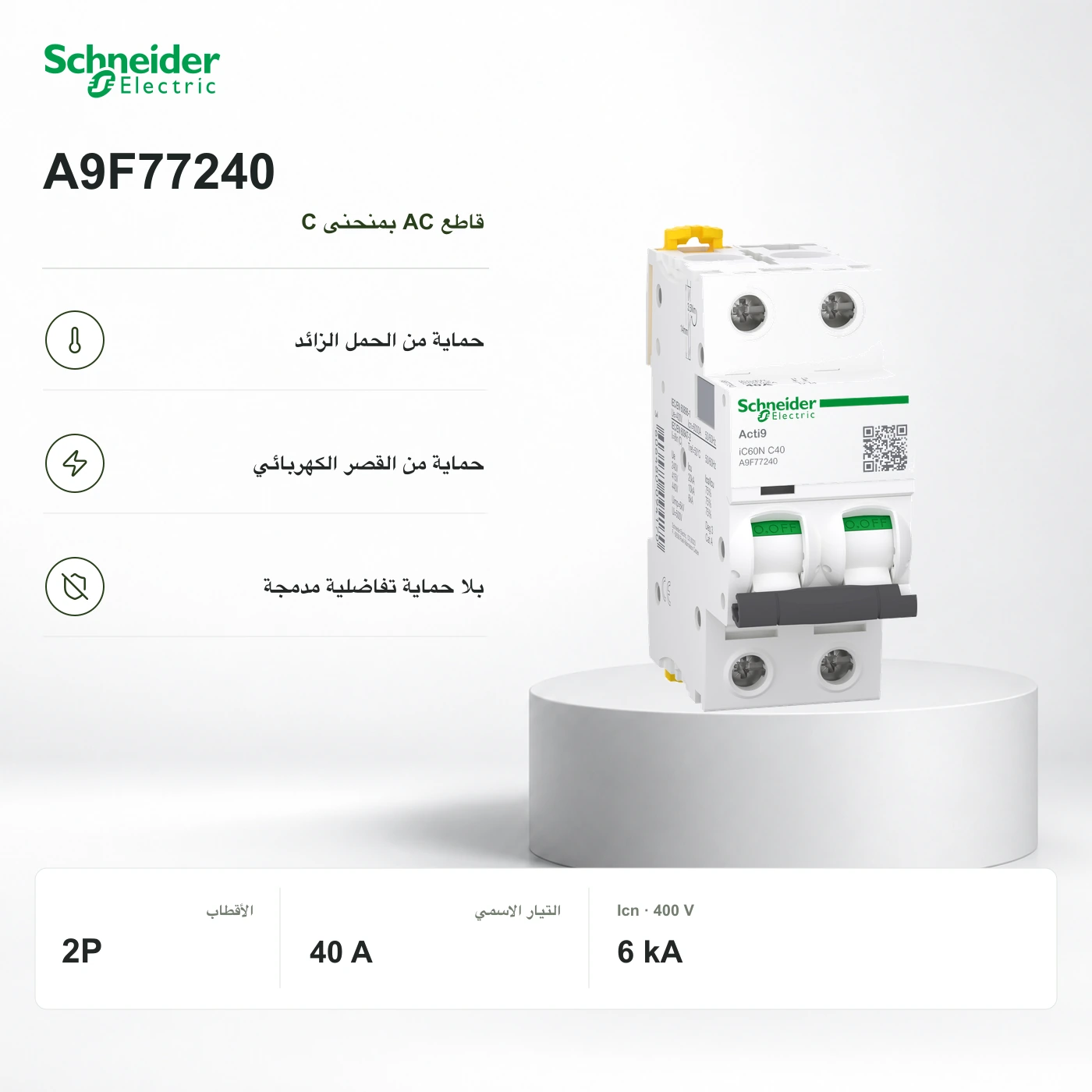

Schneider A9F77240 · قاطع 2P بمنحنى C
المرجع الدقيق · A9F77240
Acti9 iC60N A9F77240: 2 أقطاب محميين، 40 A بمنحنى C. حماية حرارية من الحمل الزائد ومغناطيسية من القصر.
- التيار الاسمي والضبط
- 40 A
- خاصية الفصل
- منحنى C
- Icn · IEC/EN 60898-1
- 6 kA · 400 V AC · 50/60 Hz
كيحمي من الحمل الزائد والقصر الكهربائي. ما فيهش حماية تفاضلية مدمجة. خاص حساب السلاك وقدرة القطع والتنسيق بين الحمايات حسب التركيب.
الثمن كيتأكد فعرض سعر مكتوب
الديفي كيأكد المرجع وشروط البيع؛ اختيار الجهاز المناسب للتركيب كيبقى مسؤولية المركّب.
التوفر كيتأكد فالعرض المكتوب ديالكم
1
01 · دور المنتج
الدور ديال هاد المنتج فالنظام.
Acti9 iC60N A9F77240: 2 أقطاب محميين، 40 A بمنحنى C. حماية حرارية من الحمل الزائد ومغناطيسية من القصر.
الاستعمالات المناسبة
- دوائر توزيع مهني بسلاك وتيار عطل موثقين.
علاش ReneWave تقدر تقترحو
- Acti9 iC60N A9F77240: 2 أقطاب محميين، 40 A بمنحنى C. حماية حرارية من الحمل الزائد ومغناطيسية من القصر.
المكان فالنظام
حماية AC: رسم أحادي الخط للتوضيح.
كيحمي من الحمل الزائد والقصر الكهربائي. ما فيهش حماية تفاضلية مدمجة. خاص حساب السلاك وقدرة القطع والتنسيق بين الحمايات حسب التركيب.
الكهرباء كتوصل للدائرة المختارة عبر القاطع المسدود. PE كيبقى موصول خارج الجهاز.
نقرا الشرح التقني
كيحمي من الحمل الزائد والقصر الكهربائي. ما فيهش حماية تفاضلية مدمجة. خاص حساب السلاك وقدرة القطع والتنسيق بين الحمايات حسب التركيب.
02 · المواصفات
القيم الاسمية، الأبعاد والأثر العملي.
هوية الجهاز
- مرجع Schneider
A9F77240
- وظيفة الحماية
قاطع حراري ومغناطيسي
- ترتيب الأقطاب
2P
القيم الكهربائية
- التيار الاسمي والضبط
40 A
- خاصية الفصل
منحنى C
- Icn · IEC/EN 60898-1
6 kA · 400 V AC · 50/60 Hz
- Icu · IEC/EN 60947-2
10 kA · 380–415 V AC · 50/60 Hz
- Ics · IEC/EN 60947-2
7.5 kA · 380–415 V AC · 50/60 Hz
التركيب والتوصيل
- التركيب والتوصيل
أطراف بالبراغي؛ قياس السلك وعزم الشد حسب الورقة ديال المرجع.
- حدود التركيب
التركيب وتحضير السلاك كيتبعو رسم الصانع وجدول الأطراف؛ ما كنفرضوش أن اللوازم داخلة فالعلبة.
03 · نقاط الاختيار
أربع نقاط عملية للاختيار.
اختار حسب خدمة الدائرة والمرجع ديال الصانع بالضبط.
- 01
ترتيب الأقطاب
2 أقطاب كيتقطعو ومحميين. سلك الأرضي PE خارج مسار القطع. النتر إلا كان كيتحدد حسب مخطط التركيب.
- 02
التيار ووظيفة الحماية
كيحمي من الحمل الزائد والقصر الكهربائي. ما فيهش حماية تفاضلية مدمجة. خاص حساب السلاك وقدرة القطع والتنسيق بين الحمايات حسب التركيب.
- 03
الجهد وقدرة القطع
Icn وIcu وIcs قيم مختلفين. القيم لتحت مرتبطة بالجهد والتردد والمعيار؛ باقي الجهود فالورقة التقنية.
- 04
التركيب والتوصيل
أطراف بالبراغي؛ قياس السلك وعزم الشد حسب الورقة ديال المرجع.
04 · الوثائق
نحتافظو بتتبّع المرجع الدقيق.
الوثائق المنشورة لهاد المرجع بالضبط كتعاون فالاختيار وتسليم المعدات.
05 · إكمال النظام
اللوازم والمعدات المكملة فطلب واحد.
المعدات المستقلة كتختار حسب التركيب؛ ما كنزيدو حتى تجهيز مرافق أوتوماتيكياً فالطلب ديالك.
ما كاينش اختيار أوتوماتيكي للمعدات المرافقة. الحمايات المستقلة واللوازم كتختار حسب التركيب.
