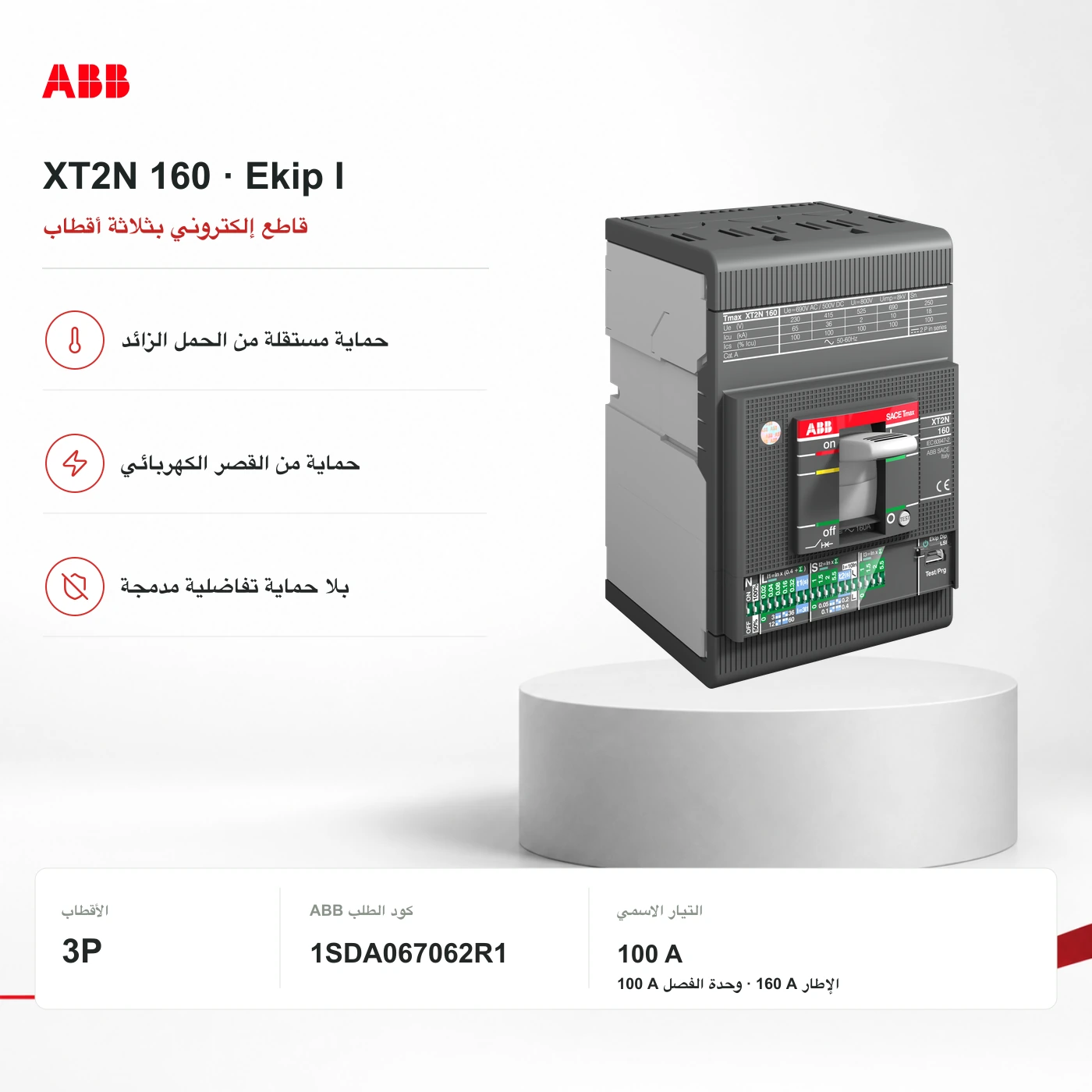

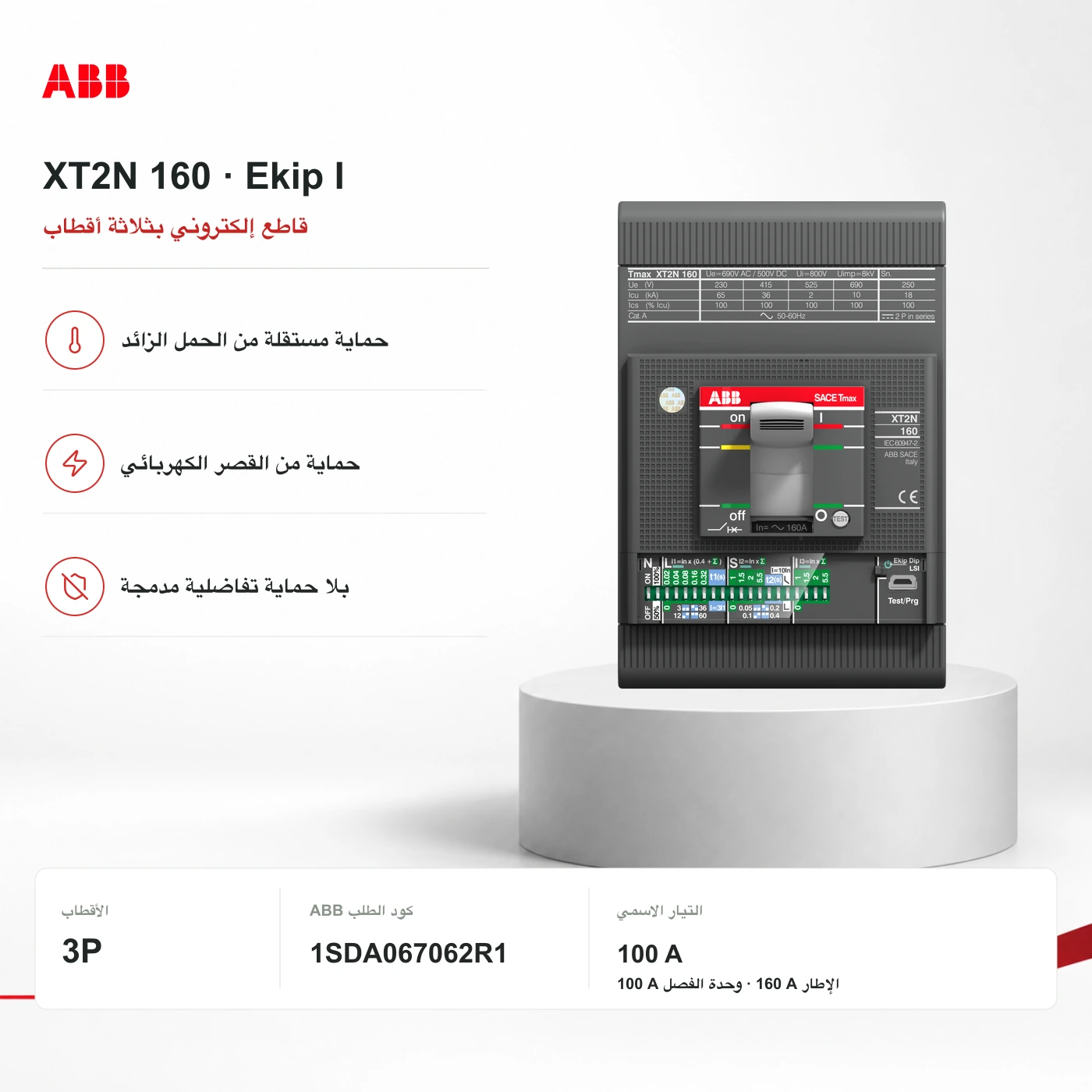

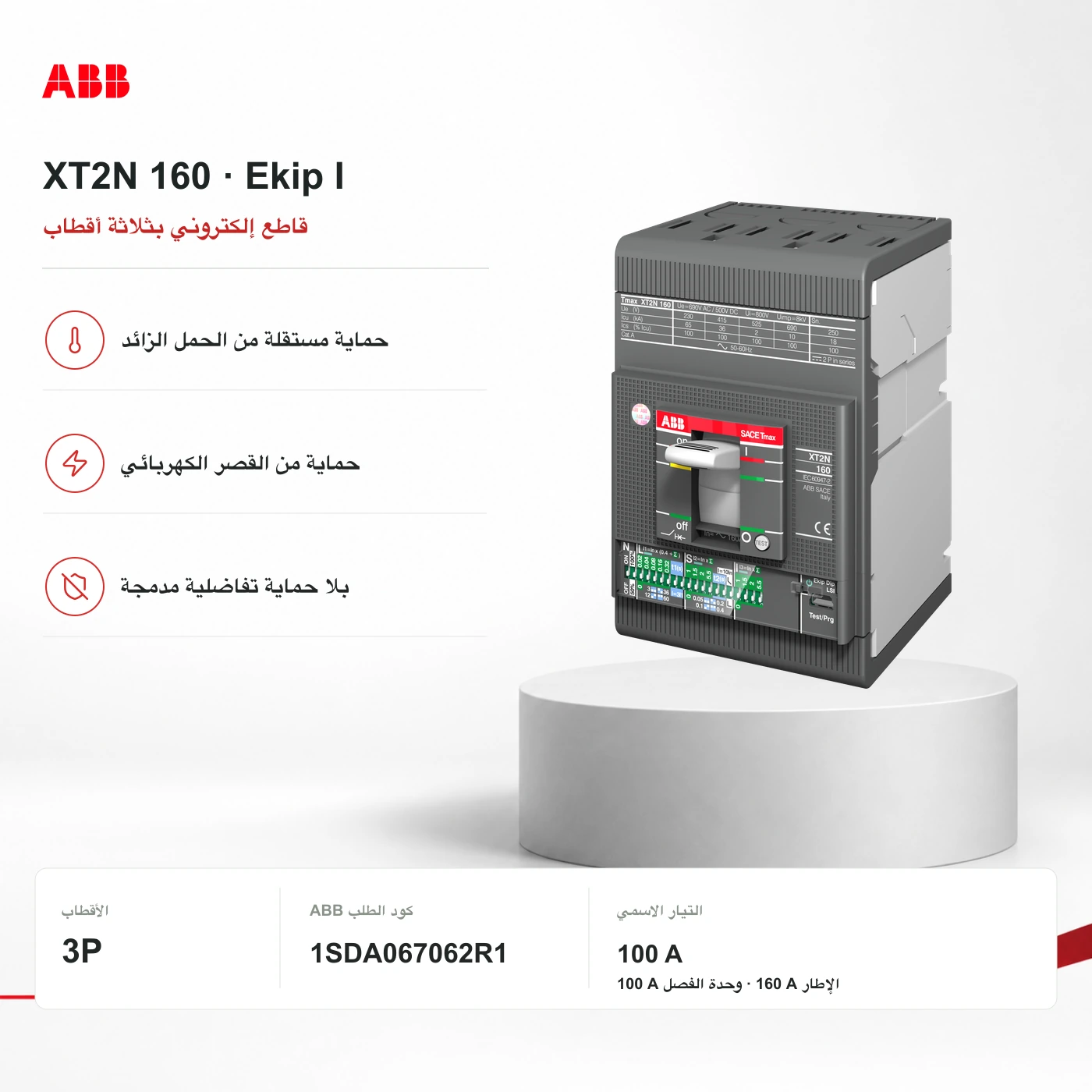

⁦XT2N 160 Ekip I In⁩=⁦100A 3p F F⁩: صورة أصلية ديال عائلة ⁦ABB⁩؛ الكتابة فالصورة تقدر تكون ديال تيار آخر. اعتمد على المرجع الدقيق والجدول التقني، ماشي كتابة الصورة.
    ⁦XT2N 160 Ekip I In⁩=⁦100A 3p F F⁩: صورة أصلية ديال عائلة ⁦ABB⁩؛ الكتابة فالصورة تقدر تكون ديال تيار آخر. اعتمد على المرجع الدقيق والجدول التقني، ماشي كتابة الصورة.
    ABBالفئة الاقتصادية

    ABB XT2N 160 Ekip I · 100 A · 3P

    المرجع الدقيق · ⁦XT2N 160 Ekip I In⁩=⁦100A 3p F F⁩

    هاد الجهاز ما كيحميش من الحمل الزائد. خاص حماية مستقلة ومنسّقة؛ ماشي مجموعة كاملة لحماية الموطور.

    وظيفة الحماية
    حماية إلكترونية فورية من القصر فقط
    عدد الأقطاب
    3
    التيار الاسمي
    ⁦100 A⁩

    هاد الجهاز ما كيحميش من الحمل الزائد. خاص حماية مستقلة ومنسّقة؛ ماشي مجموعة كاملة لحماية الموطور. بلا حماية تفاضلية مدمجة. خاص حماية مستقلة من تسرب التيار للأرض إلا كانت مطلوبة.

    الثمن كيتأكد فعرض سعر مكتوب

    عرض الثمن كيأكد المرجع والشروط التجارية؛ اختيار الجهاز للتركيب كيبقى مسؤولية المهني اللي غادي يركّبو.

    التوفر كيتأكد فالعرض المكتوب ديالكم

    1

    01 · دور المنتج

    الدور ديال هاد المنتج فالنظام.

    هاد الجهاز ما كيحميش من الحمل الزائد. خاص حماية مستقلة ومنسّقة؛ ماشي مجموعة كاملة لحماية الموطور.

    الاستعمالات المناسبة

    • معدات بثلاث فازات بحماية مستقلة من الحمل الزائد.

    علاش ⁦ReneWave⁩ تقدر تقترحو

    • هاد الجهاز ما كيحميش من الحمل الزائد. خاص حماية مستقلة ومنسّقة؛ ماشي مجموعة كاملة لحماية الموطور.

    الموضع في الدائرة

    دائرة ⁦AC⁩ بثلاث فازات: رسم أحادي الخط للتوضيح.

    هاد الجهاز ما كيحميش من الحمل الزائد. خاص حماية مستقلة ومنسّقة؛ ماشي مجموعة كاملة لحماية الموطور. بلا حماية تفاضلية مدمجة. خاص حماية مستقلة من تسرب التيار للأرض إلا كانت مطلوبة.

    الدائرة المختارة بثلاث فازات كتتغذّى من القاطع وهو مسدود. المعدات الأخرى غير للتوضيح، ما داخلاش وما مقترحةش تلقائياً.

    هاد الجهاز ما كيحميش من الحمل الزائد. خاص حماية مستقلة ومنسّقة؛ ماشي مجموعة كاملة لحماية الموطور. الدائرة المختارة بثلاث فازات كتتغذّى من القاطع وهو مسدود. المعدات الأخرى غير للتوضيح، ما داخلاش وما مقترحةش تلقائياً.تغذية ⁦AC⁩ بثلاثفازات⁦L1 / L2 / L3⁩⁦XT2N 160⁩ ⁦Ekip I⁩ ⁦1SDA067062R1⁩⁦100 A⁩حماية مستقلة منالحمل الزائدكونتاكتور وريلي منسّقينمعدات بثلاث فازاتحمل وسلاك محسوبينهاد الجهاز ما كيحميش من الحمل الزائد. خاص حماية مستقلة ومنسّقة؛ ماشي مجموعة كاملة لحماية الموطور. الدائرة المختارة بثلاث فازات كتتغذّى من القاطع وهو مسدود. المعدات الأخرى غير للتوضيح، ما داخلاش وما مقترحةش تلقائياً.تغذية ⁦AC⁩ بثلاث فازات⁦L1 / L2 / L3⁩⁦XT2N 160⁩ ⁦Ekip I⁩ ⁦1SDA067062R1⁩⁦100 A⁩حماية مستقلة من الحملالزائدكونتاكتور وريلي منسّقينمعدات بثلاث فازاتحمل وسلاك محسوبينهاد الجهاز ما كيحميش من الحمل الزائد. خاص حماية مستقلة ومنسّقة؛ ماشي مجموعة كاملة لحماية الموطور. الدائرة المختارة بثلاث فازات كتتغذّى من القاطع وهو مسدود. المعدات الأخرى غير للتوضيح، ما داخلاش وما مقترحةش تلقائياً.تغذية ⁦AC⁩ بثلاث فازات⁦L1 / L2 / L3⁩⁦XT2N 160⁩ ⁦Ekip I⁩ ⁦1SDA067062R1⁩⁦100 A⁩حماية مستقلة من الحملالزائدكونتاكتور وريلي منسّقينمعدات بثلاث فازاتحمل وسلاك محسوبين

    طاقة كهربائية · ⁦L1 / L2 / L3⁩⁦PE⁩ · كيبقى موصول وما كيتقطعشغير نشط / مشروط

    رسم توضيحي للدائرة، ماشي مخطط تركيب. المعدات المنفصلة وإجراءات التشغيل خاصها التحقق.

    نقرا الشرح التقني

    هاد الجهاز ما كيحميش من الحمل الزائد. خاص حماية مستقلة ومنسّقة؛ ماشي مجموعة كاملة لحماية الموطور. بلا حماية تفاضلية مدمجة. خاص حماية مستقلة من تسرب التيار للأرض إلا كانت مطلوبة.

    02 · المواصفات

    القيم الاسمية، الأبعاد والأثر العملي.

    تعريف الجهاز

    مرجع ⁦ABB⁩

    ⁦XT2N 160 Ekip I In⁩=⁦100A 3p F F⁩

    كود منتج ⁦ABB⁩

    ⁦1SDA067062R1⁩

    وظيفة الحماية

    حماية إلكترونية فورية من القصر فقط

    عدد الأقطاب

    3

    التيار الاسمي

    ⁦100 A⁩

    جهد الخدمة الاسمي

    ⁦690 V AC⁩ · ⁦IEC/EN 60947-2⁩

    وحدة الفصل / إطار القاطع

    وحدة الفصل ⁦100 A⁩ · الإطار ⁦160 A⁩

    قدرة القطع حسب الجهد

    ⁦Icu⁩ · ⁦IEC/EN 60947-2⁩

    ⁦65 kA⁩ · ⁦220 / 230 / 240 V AC⁩; ⁦36 kA⁩ · ⁦380 / 415 / 440 V AC⁩; ⁦30 kA⁩ · ⁦500 V AC⁩; ⁦20 kA⁩ · ⁦525 V AC⁩; ⁦10 kA⁩ · ⁦690 V AC⁩

    ⁦Ics⁩ · ⁦IEC/EN 60947-2⁩

    ⁦65 kA⁩ · ⁦220 / 230 / 240 V AC⁩; ⁦36 kA⁩ · ⁦380 / 415 / 440 V AC⁩; ⁦30 kA⁩ · ⁦500 V AC⁩; ⁦20 kA⁩ · ⁦525 V AC⁩; ⁦10 kA⁩ · ⁦690 V AC⁩

    03 · نقاط الاختيار

    أربع نقاط عملية للاختيار.

    اختار الجهاز حسب الدائرة والحمل وشروط العطل. طلب عرض الثمن للمرجع الدقيق اللي اخترتي.

    1. 01

      ترتيب الأقطاب

      ثلاثة أقطاب محميين لـ ⁦L1⁩ و⁦L2⁩ و⁦L3⁩. ما فيهش قطب للنتر؛ ما يعوّضش جهاز ⁦3P+N⁩ ولا ⁦4P⁩.

    2. 02

      التيار ووظيفة الفصل

      هاد الجهاز ما كيحميش من الحمل الزائد. خاص حماية مستقلة ومنسّقة؛ ماشي مجموعة كاملة لحماية الموطور.

    3. 03

      الجهد وقدرة القطع

      قارن تيار القصر المحتمل مع قدرة القطع فالجهد الحقيقي وبالمعيار المطلوب. ⁦Icn⁩ و⁦Icu⁩ و⁦Ics⁩ قيم مختلفة، ماشي نفس الحاجة.

    4. 04

      التوصيل وضبط الفصل

      نسخة ثابتة بأطراف قدّام. ضبط عتبة ⁦I⁩ الفورية حسب ⁦ABB⁩ وتنسيق حماية مستقلة من الحمل الزائد. الإطار ⁦160 A⁩ ووحدة الفصل ⁦100 A⁩.

    04 · الوثائق

    نحتافظو بتتبّع المرجع الدقيق.

    الوثائق المنشورة لهاد المرجع بالضبط كتعاون فالاختيار وتسليم المعدات.

    05 · إكمال النظام

    اللوازم والمعدات المكملة فطلب واحد.

    المعدات المنفصلة كتختار حسب التركيب؛ ما كيتزاد حتى منتوج إضافي تلقائياً لطلبك.

    ما كاين حتى اختيار تلقائي لمنتوجات إضافية. الحماية والملحقات المنفصلة كيتختارو حسب التركيب.
