ABB A1N 125 TMF 80-800 4p F F · المعطيات التقنيةورقة البيانات · دولي · الإنجليزيةنسخة صفحة المنتوج ABB · 2026-09-30 · المرجع المحدد
ABBالفئة الاقتصادية

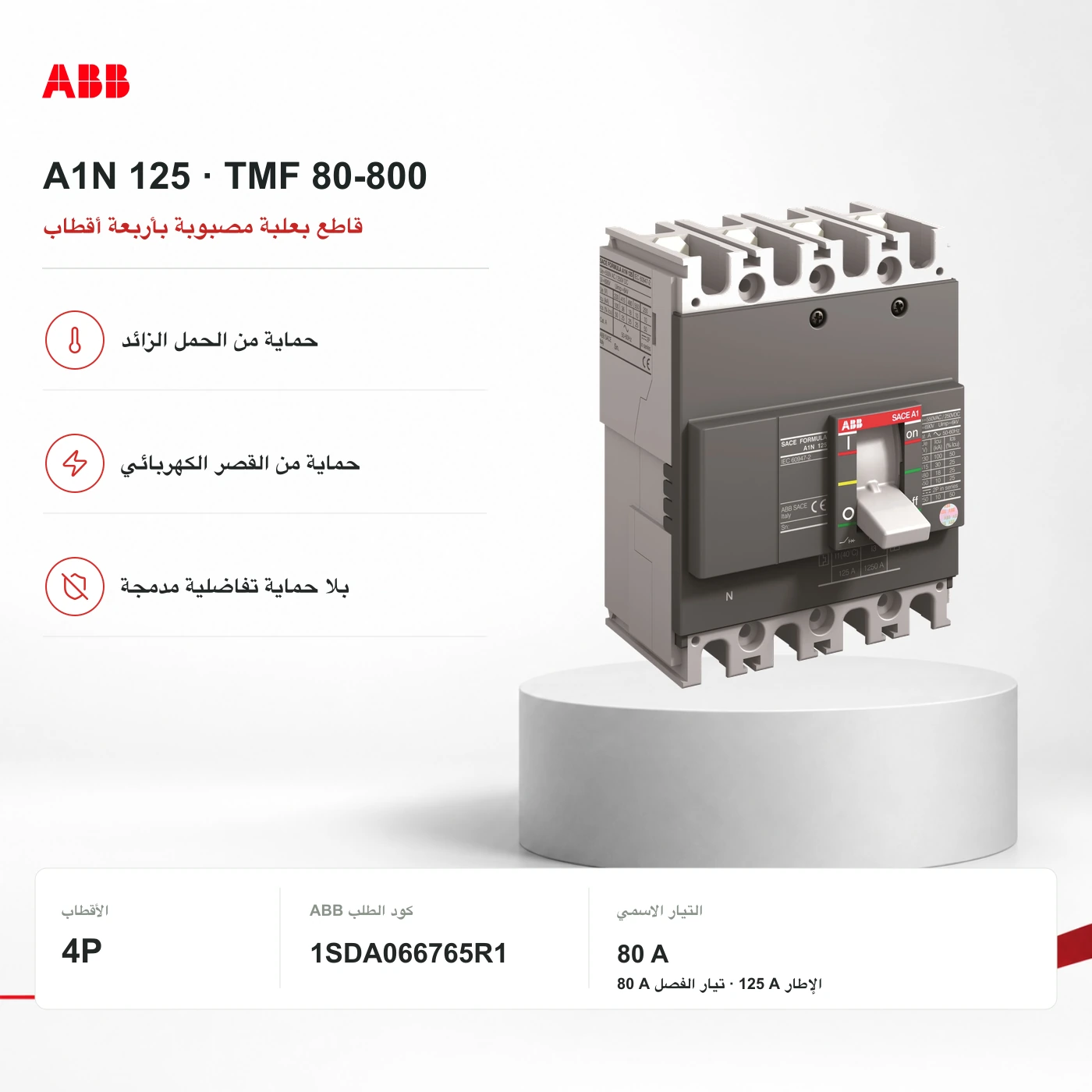

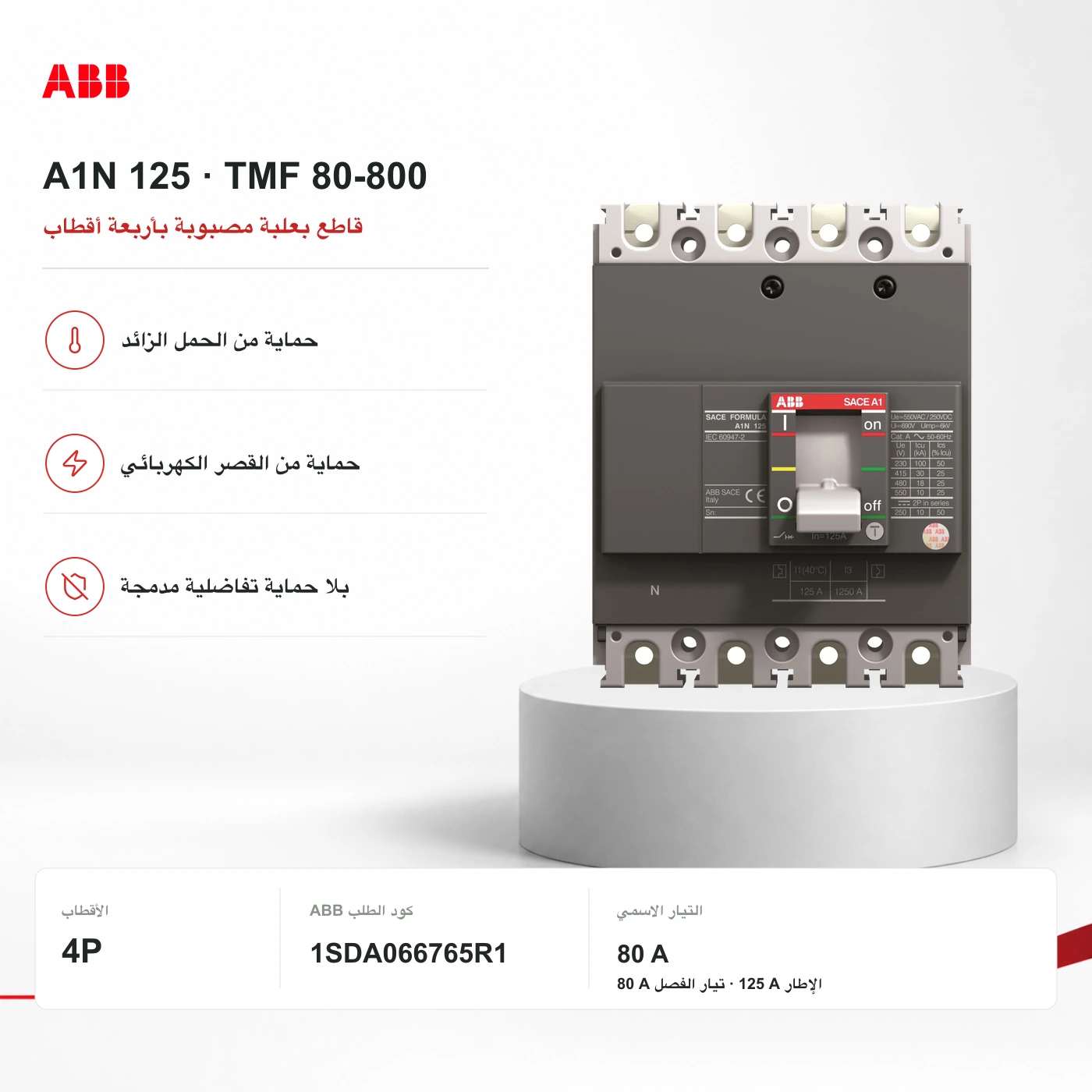

ABB A1N 125 TMF 80-800 4p F F · 80 A · قاطع بعلبة مصبوبة 4P
المرجع الدقيق · A1N 125 TMF 80-800 4p F F
قاطع بعلبة مصبوبة بأربعة أقطاب: حماية حرارية ثابتة 80 A وعتبة مغناطيسية ثابتة 800 A. الإطار 125 A ماشي تيار الفصل المختار. بلا حماية تفاضلية مدمجة.
- وظيفة الحماية
- حماية حرارية ومغناطيسية من الحمل الزائد والقصر
- عدد الأقطاب
- 4
- حماية النتر
- 4 أقطاب محميين · النتر بـ 100%
بلا حماية تفاضلية مدمجة. خاص حماية مستقلة من تسرب التيار للأرض إلا كانت مطلوبة. L1 وL2 وL3 وN كيتقطعو مجموعين. كاتالوگ FORMULA كيحدد حماية النتر بـ 100% ديال تيار الفازات: 80 A حراري و800 A مغناطيسي فهاد TMF. سلك الحماية الأرضية ما كيتقطعش.
الثمن كيتأكد فعرض سعر مكتوب
عرض الثمن كيأكد المرجع والشروط التجارية؛ اختيار الجهاز للتركيب كيبقى مسؤولية المهني اللي غادي يركّبو.
التوفر كيتأكد فالعرض المكتوب ديالكم
1
01 · دور المنتج
الدور ديال هاد المنتج فالنظام.
قاطع بعلبة مصبوبة بأربعة أقطاب: حماية حرارية ثابتة 80 A وعتبة مغناطيسية ثابتة 800 A. الإطار 125 A ماشي تيار الفصل المختار. بلا حماية تفاضلية مدمجة.
الاستعمالات المناسبة
- توزيع مهني مختار بـ L1 وL2 وL3 وN.
علاش ReneWave تقدر تقترحو
- قاطع بعلبة مصبوبة بأربعة أقطاب: حماية حرارية ثابتة 80 A وعتبة مغناطيسية ثابتة 800 A. الإطار 125 A ماشي تيار الفصل المختار. بلا حماية تفاضلية مدمجة.
الموضع في الدائرة
توزيع مهني بأربعة أقطاب: L1 وL2 وL3 وN.
بلا حماية تفاضلية مدمجة. خاص حماية مستقلة من تسرب التيار للأرض إلا كانت مطلوبة. L1 وL2 وL3 وN كيتقطعو مجموعين. كاتالوگ FORMULA كيحدد حماية النتر بـ 100% ديال تيار الفازات: 80 A حراري و800 A مغناطيسي فهاد TMF. سلك الحماية الأرضية ما كيتقطعش.
الجهاز المسدود كيوصل L1 وL2 وL3 وN للتوزيع المهني. سلك الحماية الأرضية كيدوز خارج القاطع وما كيتقطعش. حماية الفروع مستقلة وما داخلاش.
نقرا الشرح التقني
بلا حماية تفاضلية مدمجة. خاص حماية مستقلة من تسرب التيار للأرض إلا كانت مطلوبة. L1 وL2 وL3 وN كيتقطعو مجموعين. كاتالوگ FORMULA كيحدد حماية النتر بـ 100% ديال تيار الفازات: 80 A حراري و800 A مغناطيسي فهاد TMF. سلك الحماية الأرضية ما كيتقطعش.
02 · المواصفات
القيم الاسمية، الأبعاد والأثر العملي.
تعريف الجهاز
- مرجع ABB
A1N 125 TMF 80-800 4p F F
- كود منتج ABB
1SDA066765R1
- وظيفة الحماية
حماية حرارية ومغناطيسية من الحمل الزائد والقصر
- عدد الأقطاب
4
- حماية النتر
L1 وL2 وL3 وN كيتقطعو مجموعين. كاتالوگ FORMULA كيحدد حماية النتر بـ 100% ديال تيار الفازات: 80 A حراري و800 A مغناطيسي فهاد TMF. سلك الحماية الأرضية ما كيتقطعش.
- التيار الاسمي
80 A
- جهد الخدمة الاسمي
550 V AC · IEC/EN 60947-2
- وحدة الفصل / إطار القاطع
تيار الفصل 80 A · الإطار 125 A
- عتبة مغناطيسية ثابتة
800 A
قدرة القطع حسب الجهد
- Icu · IEC/EN 60947-2
36 kA · 380 / 415 V AC; 25 kA · 440 V AC; 18 kA · 480 V AC; 10 kA · 500 V AC
- Ics · IEC/EN 60947-2
18 kA · 380 V AC; 7.5 kA · 415 V AC; 6.25 kA · 440 V AC; 4.5 kA · 480 V AC; 2.5 kA · 500 V AC
03 · نقاط الاختيار
أربع نقاط عملية للاختيار.
اختار الجهاز حسب الدائرة والحمل وشروط العطل. طلب عرض الثمن للمرجع الدقيق اللي اخترتي.
- 01
ترتيب الأقطاب
L1 وL2 وL3 وN كيتقطعو مجموعين. كاتالوگ FORMULA كيحدد حماية النتر بـ 100% ديال تيار الفازات: 80 A حراري و800 A مغناطيسي فهاد TMF. سلك الحماية الأرضية ما كيتقطعش.
- 02
التيار ووظيفة الفصل
قاطع بعلبة مصبوبة بأربعة أقطاب: حماية حرارية ثابتة 80 A وعتبة مغناطيسية ثابتة 800 A. الإطار 125 A ماشي تيار الفصل المختار. بلا حماية تفاضلية مدمجة.
- 03
الجهد وقدرة القطع
قارن تيار القصر المحتمل مع قدرة القطع فالجهد الحقيقي وبالمعيار المطلوب. Icn وIcu وIcs قيم مختلفة، ماشي نفس الحاجة. قيمة قدرة القطع فـ 240 V ما عرضناهاش حيث نسخ مصادر ABB مختلفة. ما تعوضش القيم المتحققة فـ 380 / 415 V.
- 04
التركيب والتوصيل
نسخة ثابتة بأطراف قدّام. تبع تعليمات التركيب والتوصيل ABB A1؛ ماشي قاطع معياري على سكة DIN. عتبات TMF الحرارية والمغناطيسية ثابتة، ما كتضبطش.
04 · الوثائق
نحتافظو بتتبّع المرجع الدقيق.
الوثائق المنشورة لهاد المرجع بالضبط كتعاون فالاختيار وتسليم المعدات.
ABB FORMULA · الكاتالوگ التقنيورقة البيانات · دولي · الإنجليزية1SDC210032D0204 · عائلة المنتجات
ABB FORMULA A1 · تعليمات التركيبالتركيب · دولي · بعدة لغات1SDH000717R0001 · عائلة المنتجات
ABB FORMULA · تصريح المطابقةشهادة المطابقة · دولي · الإنجليزية9AKK106713A5519 · عائلة المنتجات
05 · إكمال النظام
اللوازم والمعدات المكملة فطلب واحد.
المعدات المنفصلة كتختار حسب التركيب؛ ما كيتزاد حتى منتوج إضافي تلقائياً لطلبك.
ما كاين حتى اختيار تلقائي لمنتوجات إضافية. الحماية والملحقات المنفصلة كيتختارو حسب التركيب.
