PP0705 · présentation Ingelec plates
    Illustration du produit fondée sur les références fabricant ; les proportions de la gamme peuvent différer. Le SKU et les dimensions choisis sont indiqués à côté.
    IngelecMeilleur équilibre

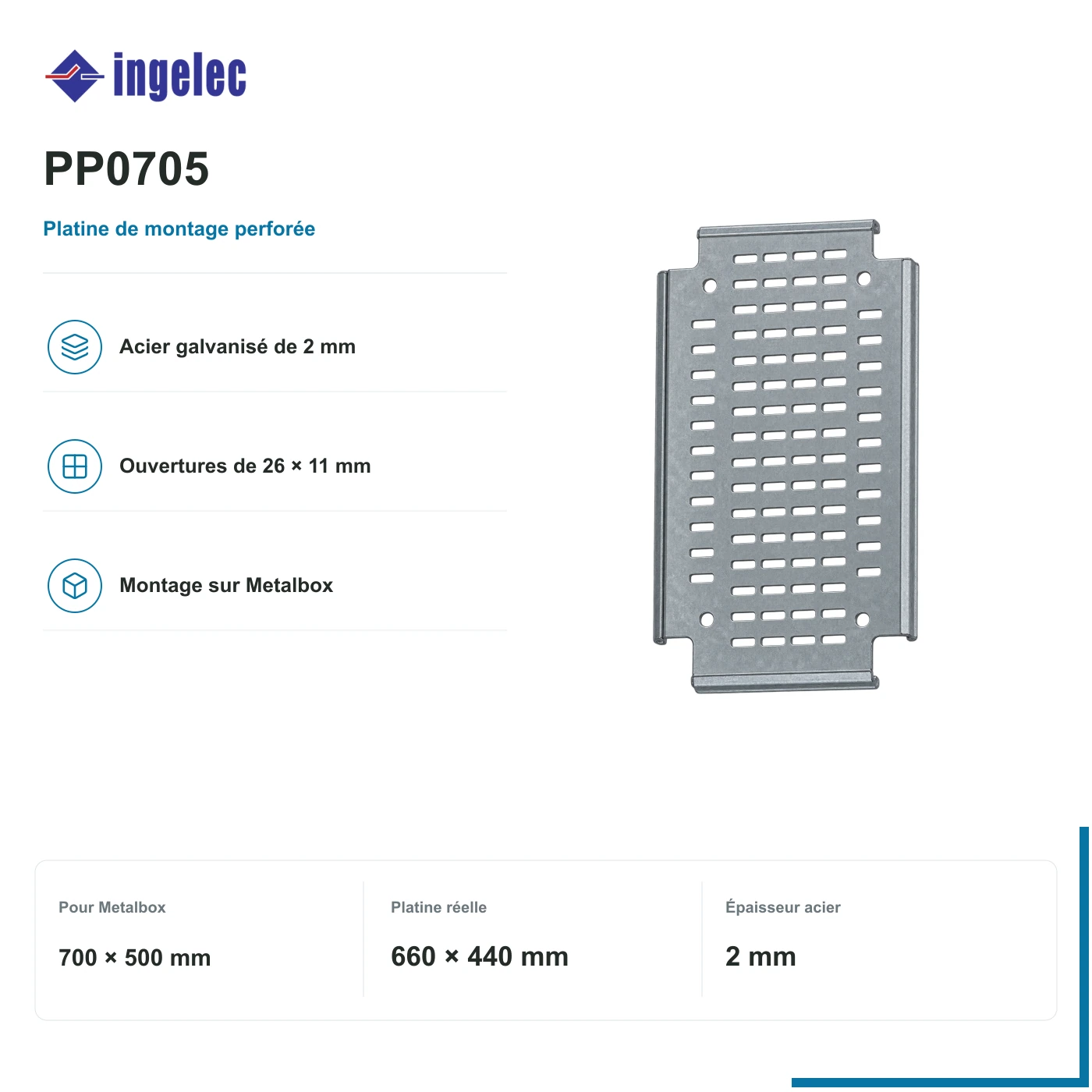

    Platine perforée Ingelec pour Metalbox 700 × 500 mm

    Référence exacte · PP0705

    Platine de montage en acier galvanisé perforé de 2 mm. Pour Metalbox 700 × 500 mm ; dimensions réelles de la platine : 660 × 440 mm.

    Pour Metalbox · H × L
    700 × 500 mm
    Platine réelle · H × L
    660 × 440 mm
    Matière
    Acier galvanisé
    Épaisseur d’acier
    2 mm

    Cet accessoire ne définit pas le calibre de protection d’une installation complète. L’appareillage, le câblage et l’assemblage sont choisis pour le projet.

    Compatibilité Metalbox
    500 × 400 mm600 × 400 mm600 × 500 mm700 × 500 mm

    Chaque format est une référence distincte. La page, les documents et la demande de devis suivent l’article choisi.

    Prix confirmé sur devis

    Le devis écrit confirme la référence exacte, les accessoires nécessaires, la compatibilité, la livraison et les conditions commerciales.

    Disponibilité confirmée dans votre devis écrit

    1

    01 · Rôle du produit

    Le rôle de ce produit dans le système.

    La platine perforée crée une surface de fixation intérieure pour le Metalbox correspondant. L’acier galvanisé plié et les ouvertures rectangulaires de 26 × 11 mm permettent un positionnement avec écrous à enclipser adaptés. Il s’agit d’une pièce de montage, sans fonction de protection électrique.

    Applications adaptées

    • Fixation mécanique intérieure dans le format Metalbox correspondant.

    Pourquoi ReneWave peut le présélectionner

    • Surface de montage en acier galvanisé de 2 mm.
    • Perforations pour positionner l’appareillage ; le format du coffret ne doit pas être confondu avec les dimensions de la platine.

    Place dans l’installation

    Platine de montage perforéePP0705

    Exemple d’installation solaire

    Panneaux solaires

    Champ photovoltaïque

    Onduleur solaire

    Conversion du continu en alternatif

    Protection et commande AC

    Appareillage choisi pour le projet

    Article choisi ici · PP0705

    Cheminement des câbles

    Conducteurs entre les équipements

    Équipements du site

    Équipements alimentés par l’installation

    Exemple de pose côté AC ; protection et câblage sont définis pour le projet.

    Les flèches montrent l’ordre de raccordement des équipements de l’exemple. L’accessoire mis en évidence les abrite, les fixe ou les supporte ; il ne conduit pas le courant de fonctionnement.

    Utilisation de l’article

    La platine se fixe à l’intérieur du coffret et porte l’appareillage choisi séparément. Les raccordements électriques vont à cet appareillage, pas à travers la platine.

    Platine de montage perforée

    Coffret Metalbox · séparé · Appareillage choisi séparément

    Article sélectionné

    Platine de montage perforée

    PP0705
    Exemple de pose de principe. Les équipements, câbles et supports séparés illustrent la place de l’article ; ils ne sont pas fournis avec lui. Ce n’est pas un plan de câblage.
    Lire l’explication technique

    Platine de montage en acier galvanisé perforé de 2 mm. Pour Metalbox 700 × 500 mm ; dimensions réelles de la platine : 660 × 440 mm.
