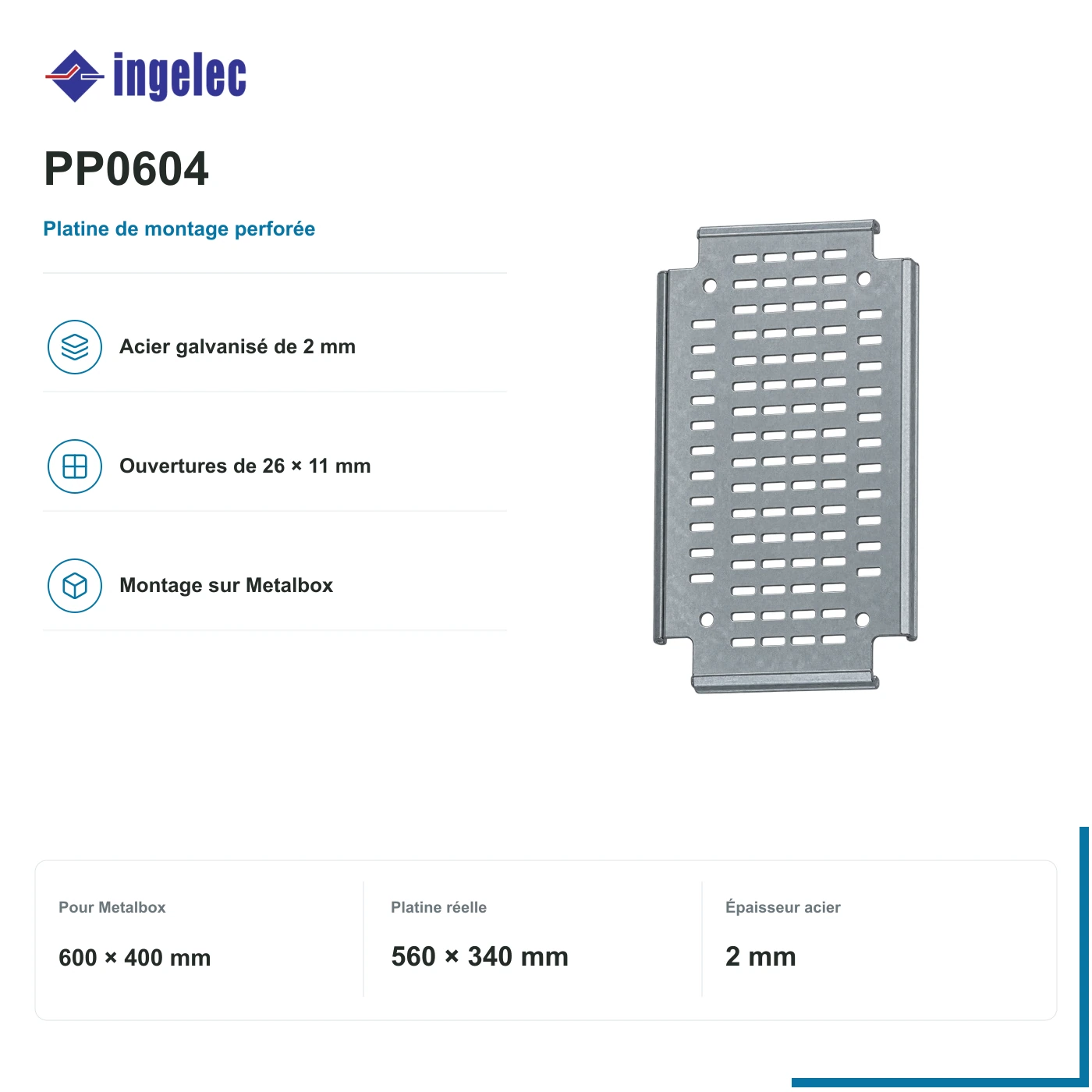

Platine perforée Ingelec pour Metalbox 600 × 400 mm
Référence exacte · PP0604
Platine de montage en acier galvanisé perforé de 2 mm. Pour Metalbox 600 × 400 mm ; dimensions réelles de la platine : 560 × 340 mm.
- Pour Metalbox · H × L
- 600 × 400 mm
- Platine réelle · H × L
- 560 × 340 mm
- Matière
- Acier galvanisé
- Épaisseur d’acier
- 2 mm
Cet accessoire ne définit pas le calibre de protection d’une installation complète. L’appareillage, le câblage et l’assemblage sont choisis pour le projet.
Prix confirmé sur devis
Le devis écrit confirme la référence exacte, les accessoires nécessaires, la compatibilité, la livraison et les conditions commerciales.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
La platine perforée crée une surface de fixation intérieure pour le Metalbox correspondant. L’acier galvanisé plié et les ouvertures rectangulaires de 26 × 11 mm permettent un positionnement avec écrous à enclipser adaptés. Il s’agit d’une pièce de montage, sans fonction de protection électrique.
Applications adaptées
- Fixation mécanique intérieure dans le format Metalbox correspondant.
Pourquoi ReneWave peut le présélectionner
- Surface de montage en acier galvanisé de 2 mm.
- Perforations pour positionner l’appareillage ; le format du coffret ne doit pas être confondu avec les dimensions de la platine.
Place dans l’installation
Platine de montage perforéePP0604
Exemple d’installation solaire
Panneaux solaires
Champ photovoltaïque
Onduleur solaire
Conversion du continu en alternatif
Protection et commande AC
Appareillage choisi pour le projet
Article choisi ici · PP0604
Cheminement des câbles
Conducteurs entre les équipements
Équipements du site
Équipements alimentés par l’installation
Exemple de pose côté AC ; protection et câblage sont définis pour le projet.
Les flèches montrent l’ordre de raccordement des équipements de l’exemple. L’accessoire mis en évidence les abrite, les fixe ou les supporte ; il ne conduit pas le courant de fonctionnement.
Utilisation de l’article
La platine se fixe à l’intérieur du coffret et porte l’appareillage choisi séparément. Les raccordements électriques vont à cet appareillage, pas à travers la platine.
Platine de montage perforée
Coffret Metalbox · séparé · Appareillage choisi séparément
Article sélectionné
Platine de montage perforée
Lire l’explication technique
Platine de montage en acier galvanisé perforé de 2 mm. Pour Metalbox 600 × 400 mm ; dimensions réelles de la platine : 560 × 340 mm.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Construction et compatibilité mécanique
- Référence fabricant
PP0604
- Pour Metalbox · H × L
600 × 400 mm
- Platine réelle · H × L
560 × 340 mm
- Matière
Acier galvanisé
- Épaisseur d’acier
2 mm
- Perforations
26 × 11 mm
- Montage
Platine pliée · ouvertures pour écrous à enclipser
03 · À confirmer avant devis
Quatre vérifications avant de proposer cette référence.
Confirmer les dimensions, le cheminement des câbles, les conditions de pose et les pièces réellement fournies avant le devis.
- 01
Dimensions et montage
Faire correspondre hauteur et largeur du Metalbox. La platine est plus petite ; ses dimensions réelles sont indiquées séparément.
- 02
Cheminement des câbles
Vérifier entraxes de fixation, écrous à enclipser, visserie et dégagement derrière la platine.
- 03
Environnement de pose
Évaluer masse des appareils, dégagement de ventilation et liaison équipotentielle de l’ensemble fini.
- 04
Référence et fourniture exactes
Coffret, appareillage et visserie sont séparés. Confirmer les accessoires réellement fournis.
04 · Documentation
Conserver la traçabilité de la référence exacte.
Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.
Catalogue IndustrieGuide · Maroc · FrançaisCatalogue 2022 · famille de produits
05 · Compléter le système
Accessoires et équipements complémentaires dans une seule demande.
Sélectionnez les équipements complémentaires utiles. ReneWave vérifie les quantités et la compatibilité avant leur intégration au devis écrit.
Équipements complémentaires recommandés
Ingelec · CM6402635
Coffret métallique vide Ingelec Metalbox IP55 · 600 × 400 × 260 mmCoffret Metalbox et platine perforée correspondants ; commande séparée. Coffret, appareillage et visserie sont séparés. Confirmer les accessoires réellement fournis.
