Catalogue IndustrieGuide · Maroc · FrançaisCatalogue 2022 · famille de produits
IngelecMeilleur équilibre

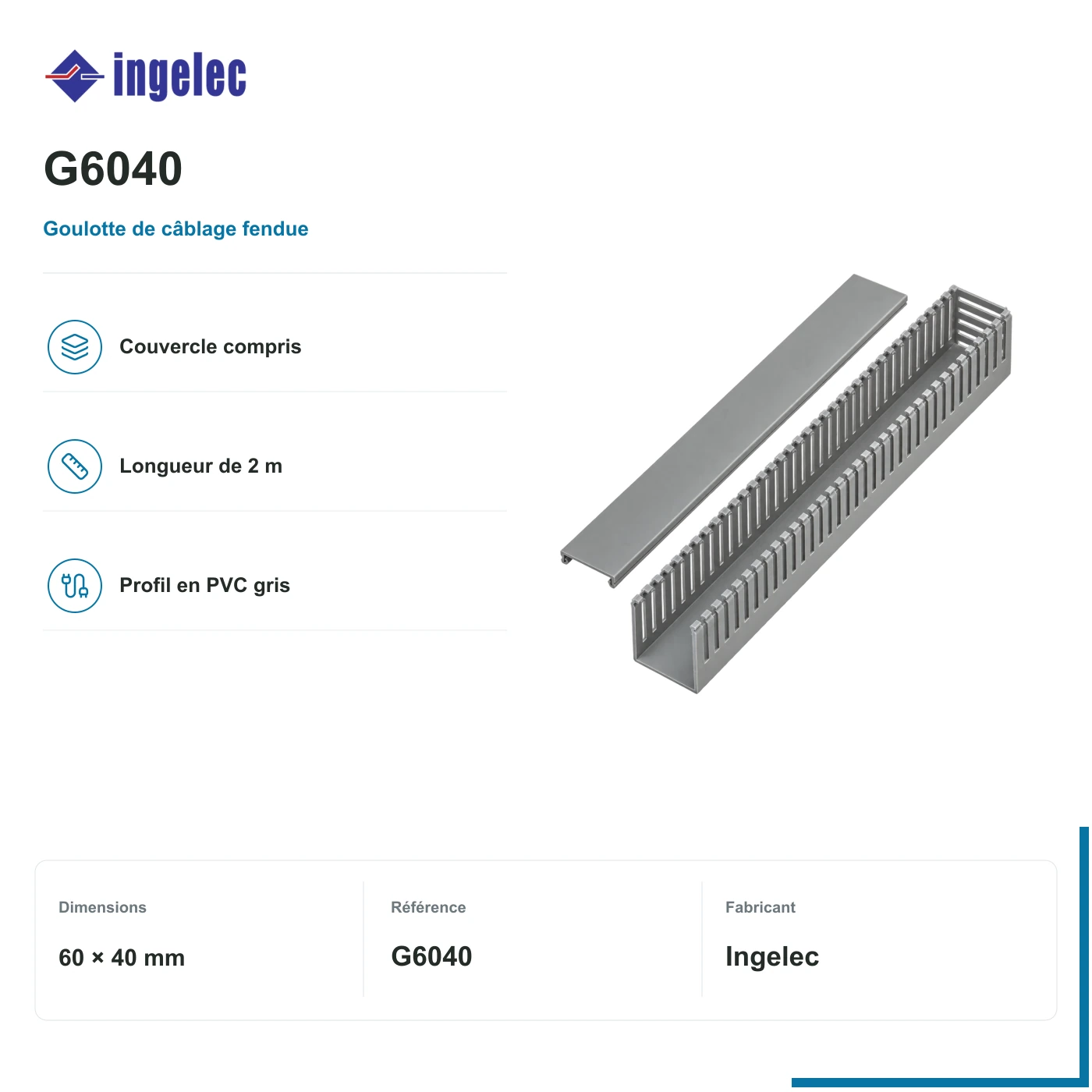

Goulotte de câblage fendue Ingelec avec couvercle · 60 × 40 mm
Référence exacte · G6040
Goulotte fendue en PVC gris, 60 × 40 mm, livrée avec couvercle en longueur de 2 m. Pour organiser le câblage à l’intérieur des coffrets.
- Profil · largeur × hauteur
- 60 × 40 mm
- Matière
- PVC gris
- Longueur par pièce
- 2 m
- Couvercle
- Compris
Cet accessoire ne définit pas le calibre de protection d’une installation complète. L’appareillage, le câblage et l’assemblage sont choisis pour le projet.
Prix confirmé sur devis
Le devis écrit confirme la référence exacte, les accessoires nécessaires, la compatibilité, la livraison et les conditions commerciales.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
Les goulottes fendues organisent les conducteurs du coffret ; les fentes latérales permettent les sorties aux positions utiles. Ingelec indique un couvercle et une longueur de 2 m pour ces références. La goulotte assure le cheminement ; la protection du circuit reste séparée.
Applications adaptées
- Cheminement intérieur dans les coffrets de commande et de distribution.
Pourquoi ReneWave peut le présélectionner
- Parois fendues et trous oblongs au fond pour organiser le câblage.
- Goulotte PVC de 2 m avec couvercle correspondant.
Place dans l’installation
Goulotte fendue et couvercle comprisG6040
Exemple d’installation solaire
Panneaux solaires
Champ photovoltaïque
Onduleur solaire
Conversion du continu en alternatif
Protection et commande AC
Appareillage choisi pour le projet
Article choisi ici · G6040
Cheminement des câbles
Conducteurs entre les équipements
Équipements du site
Équipements alimentés par l’installation
Exemple de pose côté AC ; protection et câblage sont définis pour le projet.
Les flèches montrent l’ordre de raccordement des équipements de l’exemple. L’accessoire mis en évidence les abrite, les fixe ou les supporte ; il ne conduit pas le courant de fonctionnement.
Utilisation de l’article
À l’intérieur du coffret, la goulotte organise les fils entre les bornes et l’appareillage. Son couvercle ferme le cheminement ; ce sont les fils qui conduisent le courant.
Goulotte fendue et couvercle compris
Câbles · séparés
Article sélectionné
Goulotte fendue et couvercle compris
Lire l’explication technique
Goulotte fendue en PVC gris, 60 × 40 mm, livrée avec couvercle en longueur de 2 m. Pour organiser le câblage à l’intérieur des coffrets.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Construction et compatibilité mécanique
- Référence fabricant
G6040
- Profil · largeur × hauteur
60 × 40 mm
- Matière
PVC gris
- Longueur par pièce
2 m
- Couvercle
Compris
- Protection catalogue
IP20 · IK08 (5 J)
- Limite thermique catalogue
+60°C
- Norme produit
NF C 68-102
03 · À confirmer avant devis
Quatre vérifications avant de proposer cette référence.
Confirmer les dimensions, le cheminement des câbles, les conditions de pose et les pièces réellement fournies avant le devis.
- 01
Dimensions et montage
Vérifier largeur et hauteur par rapport à l’espace du coffret, au nombre de conducteurs et au remplissage.
- 02
Cheminement des câbles
Prévoir les sorties, rayons de courbure et accès au couvercle amovible.
- 03
Environnement de pose
L’IP20 et la limite thermique catalogue de +60°C n’en font pas une enveloppe étanche pour l’extérieur.
- 04
Référence et fourniture exactes
La référence comprend son couvercle ; fixations du coffret et appareillage sont à confirmer séparément.
04 · Documentation
Conserver la traçabilité de la référence exacte.
Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.
05 · Compléter le système
Accessoires et équipements complémentaires dans une seule demande.
Sélectionnez les équipements complémentaires utiles. ReneWave vérifie les quantités et la compatibilité avant leur intégration au devis écrit.
Aucun équipement complémentaire n’est présenté pour cette référence. Les accessoires nécessaires sont confirmés lors du devis.
