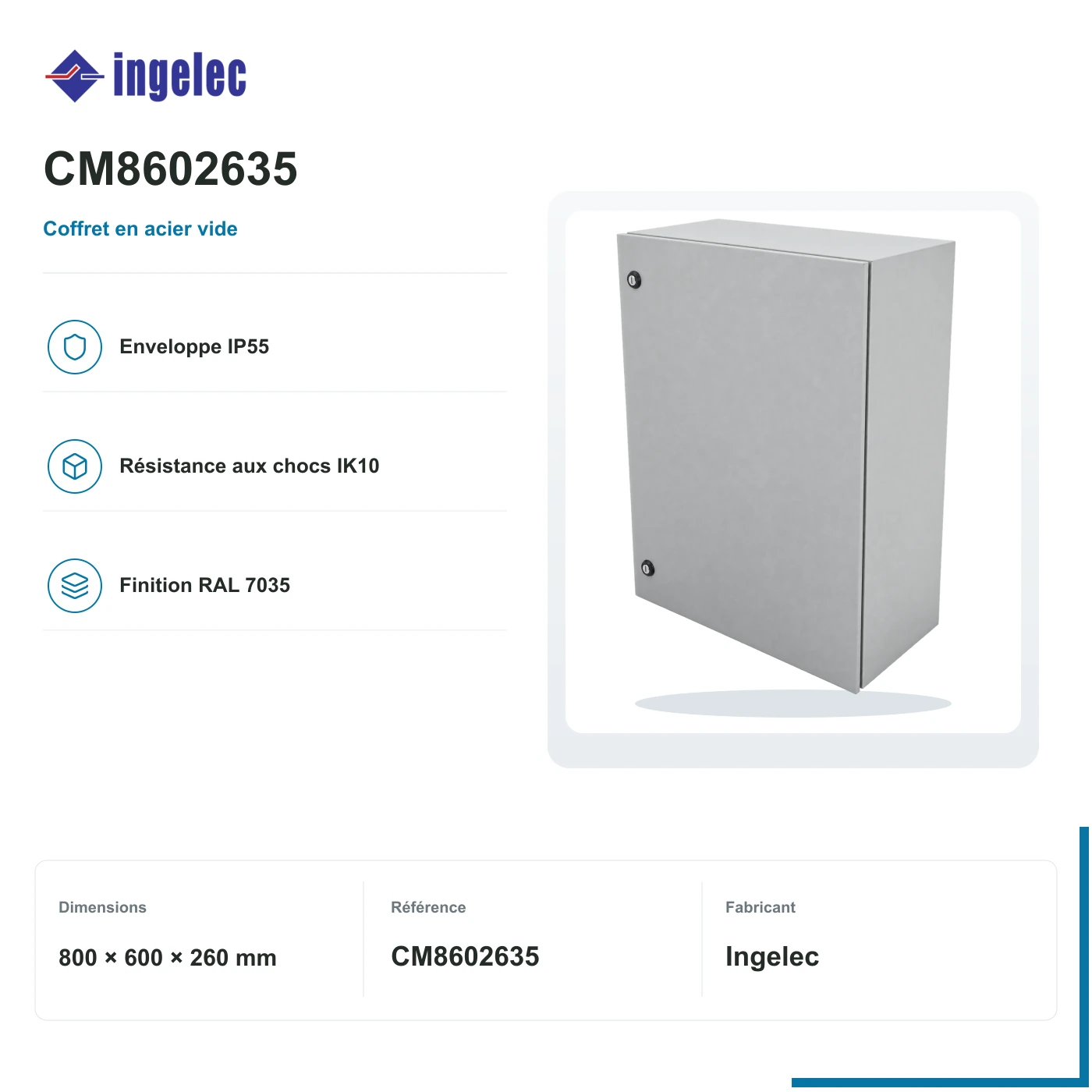

Coffret métallique vide Ingelec Metalbox IP55 · 800 × 600 × 260 mm
Référence exacte · CM8602635
Coffret en acier vide, 800 × 600 × 260 mm (hauteur × largeur × profondeur), IP55 et IK10. Platine et appareillage de protection à choisir séparément.
- Dimensions du coffret · H × L × P
- 800 × 600 × 260 mm
- Protection du coffret
- IP55 · EN 60529 / IK10 · EN 62262
- Matière
- Acier plié et soudé
- Finition
- Poudre époxy-polyester · RAL 7035
Coffret vide. Aucun disjoncteur, fusible, parafoudre, jeu de barres ou assemblage solaire câblé n’est spécifié avec cette référence.
Prix confirmé sur devis
Le devis écrit confirme la référence exacte, les accessoires nécessaires, la compatibilité, la livraison et les conditions commerciales.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
Metalbox constitue l’enveloppe mécanique d’un assemblage électrique conçu séparément. Le corps en acier, le joint de porte et la fermeture quart de tour protègent le coffret ; ils ne constituent pas un coffret de protection AC ou DC assemblé.
Applications adaptées
- Loger un appareillage de commande, de distribution ou de protection choisi séparément.
Pourquoi ReneWave peut le présélectionner
- Enveloppe IP55 avec résistance aux chocs IK10.
- Porte réversible et finition gris clair RAL 7035.
Place dans l’installation
Coffret Metalbox videCM8602635
Exemple d’installation solaire
Panneaux solaires
Champ photovoltaïque
Onduleur solaire
Conversion du continu en alternatif
Protection et commande AC
Appareillage choisi pour le projet
Article choisi ici · CM8602635
Cheminement des câbles
Conducteurs entre les équipements
Équipements du site
Équipements alimentés par l’installation
Exemple de pose côté AC ; protection et câblage sont définis pour le projet.
Les flèches montrent l’ordre de raccordement des équipements de l’exemple. L’accessoire mis en évidence les abrite, les fixe ou les supporte ; il ne conduit pas le courant de fonctionnement.
Utilisation de l’article
Le coffret abrite un appareillage de protection et de commande choisi séparément. Les conducteurs se raccordent à cet appareillage, sans faire passer le courant de fonctionnement par l’enveloppe métallique.
Coffret Metalbox vide
Platine de montage · séparée · Appareillage choisi séparément
Article sélectionné
Coffret Metalbox vide
Lire l’explication technique
Coffret en acier vide, 800 × 600 × 260 mm (hauteur × largeur × profondeur), IP55 et IK10. Platine et appareillage de protection à choisir séparément.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Construction et compatibilité mécanique
- Référence fabricant
CM8602635
- Dimensions du coffret · H × L × P
800 × 600 × 260 mm
- Protection du coffret
IP55 · EN 60529 / IK10 · EN 62262
- Matière
Acier plié et soudé
- Finition
Poudre époxy-polyester · RAL 7035
- Montage
4 trous de fixation ; entrée de câbles en bas
- Porte et fermeture
Porte réversible · fermeture quart de tour DIN 3 mm
- Renfort de porte
Pour hauteur de coffret ≥ 700 mm
03 · À confirmer avant devis
Quatre vérifications avant de proposer cette référence.
Confirmer les dimensions, le cheminement des câbles, les conditions de pose et les pièces réellement fournies avant le devis.
- 01
Dimensions et montage
Vérifier dimensions extérieures, espace mural, ouverture de porte et platine adaptée à la hauteur et largeur du coffret.
- 02
Cheminement des câbles
Prévoir les entrées de câbles, rayons de courbure, borniers et dissipation thermique de l’appareillage choisi.
- 03
Environnement de pose
L’IP55 concerne le coffret tel que spécifié. Perçages, entrées de câbles et ventilation ajoutée doivent préserver la protection requise de l’ensemble fini.
- 04
Référence et fourniture exactes
Confirmer platine, fixations murales, entrées et contenu complet de la fourniture au devis.
04 · Documentation
Conserver la traçabilité de la référence exacte.
Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.
Catalogue IndustrieGuide · Maroc · FrançaisCatalogue 2022 · famille de produits
05 · Compléter le système
Accessoires et équipements complémentaires dans une seule demande.
Sélectionnez les équipements complémentaires utiles. ReneWave vérifie les quantités et la compatibilité avant leur intégration au devis écrit.
Aucun équipement complémentaire n’est présenté pour cette référence. Les accessoires nécessaires sont confirmés lors du devis.
