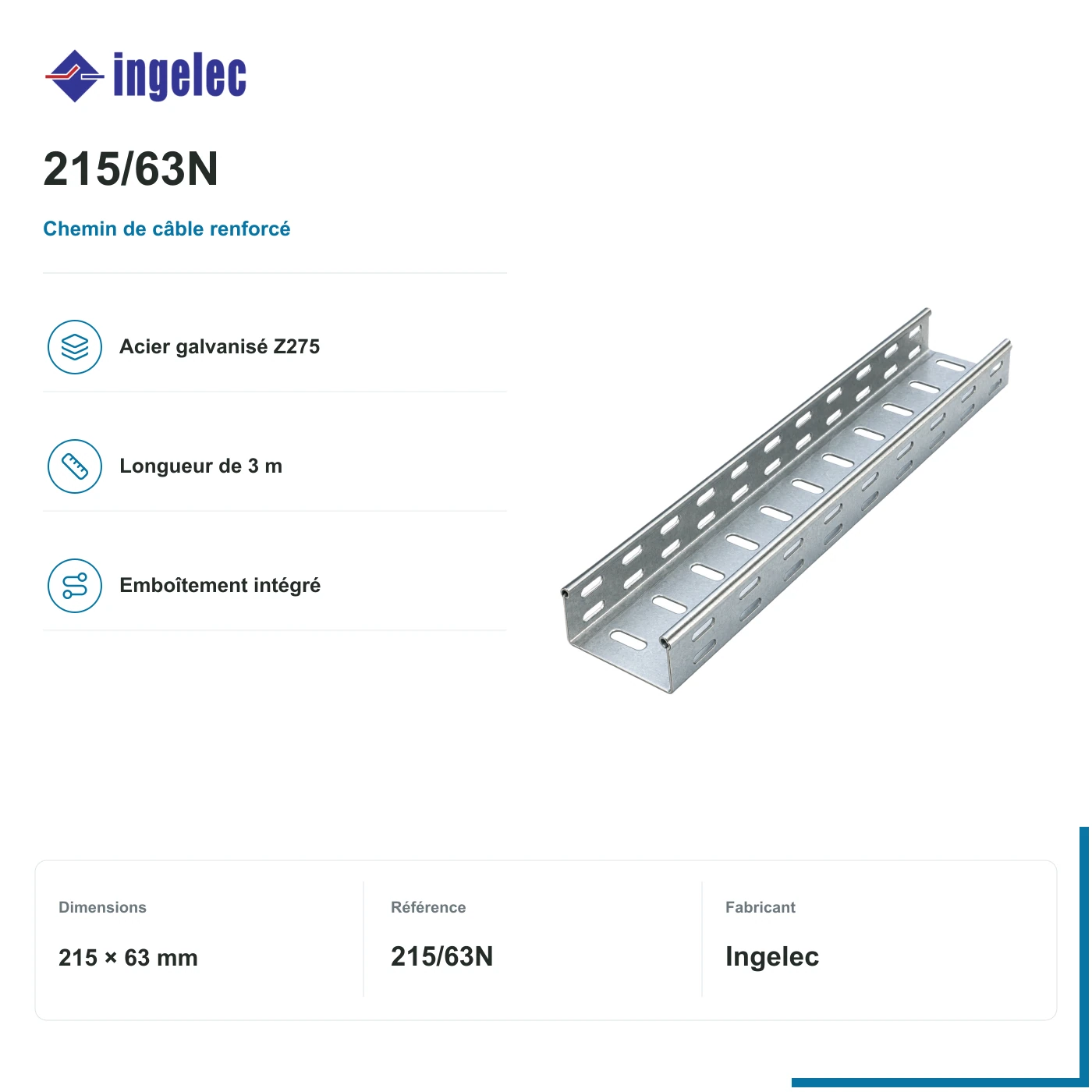

215/63N · présentation Ingelec trays
    Illustration du produit fondée sur les références fabricant ; les proportions de la gamme peuvent différer. Le SKU et les dimensions choisis sont indiqués à côté.
    IngelecMeilleur équilibre

    Chemin de câble galvanisé renforcé Ingelec · 215 × 63 mm

    Référence exacte · 215/63N

    Chemin de câble en acier perforé renforcé, 215 × 63 mm (largeur × hauteur d’aile), en longueur de 3 m. Galvanisé Z275 ; supports et couvercle séparés.

    Profil · largeur × hauteur
    215 × 63 mm
    Longueur par pièce
    3 m
    Matière
    Z275 · EN 10327-DX51D
    Épaisseur d’acier
    0.8 mm

    Cet accessoire ne définit pas le calibre de protection d’une installation complète. L’appareillage, le câblage et l’assemblage sont choisis pour le projet.

    Dimensions
    65 × 33 mm95 × 33 mm95 × 63 mm125 × 63 mm215 × 63 mm305 × 63 mm

    Chaque format est une référence distincte. La page, les documents et la demande de devis suivent l’article choisi.

    Prix confirmé sur devis

    Le devis écrit confirme la référence exacte, les accessoires nécessaires, la compatibilité, la livraison et les conditions commerciales.

    Disponibilité confirmée dans votre devis écrit

    1

    01 · Rôle du produit

    Le rôle de ce produit dans le système.

    Les chemins renforcés perforés portent les câbles gainés sur un tracé dont le supportage est conçu séparément. Ces profils galvanisés comportent un emboîtement intégré et des perforations de 25 × 7 mm. La charge admissible dépend de la référence, de l’entraxe des supports et des conditions d’assemblage.

    Applications adaptées

    • Supporter des câbles gainés sur un tracé mural ou suspendu conçu pour la charge.

    Pourquoi ReneWave peut le présélectionner

    • Profil renforcé en acier galvanisé Z275.
    • Emboîtement intégré et fond perforé.

    Place dans l’installation

    Chemin de câble perforé215/63N

    Exemple d’installation solaire

    Panneaux solaires

    Champ photovoltaïque

    Onduleur solaire

    Conversion du continu en alternatif

    Protection et commande AC

    Appareillage choisi pour le projet

    Cheminement des câbles

    Conducteurs entre les équipements

    Article choisi ici · 215/63N

    Équipements du site

    Équipements alimentés par l’installation

    Exemple de pose côté AC ; protection et câblage sont définis pour le projet.

    Les flèches montrent l’ordre de raccordement des équipements de l’exemple. L’accessoire mis en évidence les abrite, les fixe ou les supporte ; il ne conduit pas le courant de fonctionnement.

    Utilisation de l’article

    Entre l’assemblage électrique et les équipements du site, le chemin de câble soutient le parcours des câbles. Les câbles et les supports de fixation sont choisis séparément.

    Chemin de câble perforé

    Câbles · séparés

    Article sélectionné

    Chemin de câble perforé

    215/63N
    Exemple de pose de principe. Les équipements, câbles et supports séparés illustrent la place de l’article ; ils ne sont pas fournis avec lui. Ce n’est pas un plan de câblage.
    Lire l’explication technique

    Chemin de câble en acier perforé renforcé, 215 × 63 mm (largeur × hauteur d’aile), en longueur de 3 m. Galvanisé Z275 ; supports et couvercle séparés.

    02 · Caractéristiques

    Valeurs nominales, dimensions et conséquences pratiques.

    Construction et compatibilité mécanique

    Référence fabricant

    215/63N

    Profil · largeur × hauteur

    215 × 63 mm

    Longueur par pièce

    3 m

    Matière

    Z275 · EN 10327-DX51D

    Épaisseur d’acier

    0.8 mm

    Perforations oblongues

    25 × 7 mm

    Assemblage

    Emboîtement intégré

    Référence de charge

    Référence N et entraxe des supports · fiche p. 8

    03 · À confirmer avant devis

    Quatre vérifications avant de proposer cette référence.

    Confirmer les dimensions, le cheminement des câbles, les conditions de pose et les pièces réellement fournies avant le devis.

    1. 01

      Dimensions et montage

      Choisir largeur et hauteur d’aile selon remplissage, masse des câbles et réserve d’espace.

    2. 02

      Cheminement des câbles

      Utiliser le tableau de charge fabricant pour cette référence et l’entraxe réel. Supports, coudes, jonctions et fixations sont séparés.

    3. 03

      Environnement de pose

      Vérifier exposition à la corrosion, protection des arêtes et continuité électrique/liaison équipotentielle du tracé posé.

    4. 04

      Référence et fourniture exactes

      Confirmer référence N renforcée, longueur de 3 m et éventuel couvercle. Ne pas substituer une référence standard ou peinte.

    04 · Documentation

    Conserver la traçabilité de la référence exacte.

    Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.

    05 · Compléter le système

    Accessoires et équipements complémentaires dans une seule demande.

    Sélectionnez les équipements complémentaires utiles. ReneWave vérifie les quantités et la compatibilité avant leur intégration au devis écrit.

    Aucun équipement complémentaire n’est présenté pour cette référence. Les accessoires nécessaires sont confirmés lors du devis.
