Conversion solaire
Convertit l’énergie des chaînes photovoltaïques dimensionnées en courant alternatif.
10 kW · triphasé
SolaXMeilleur équilibre

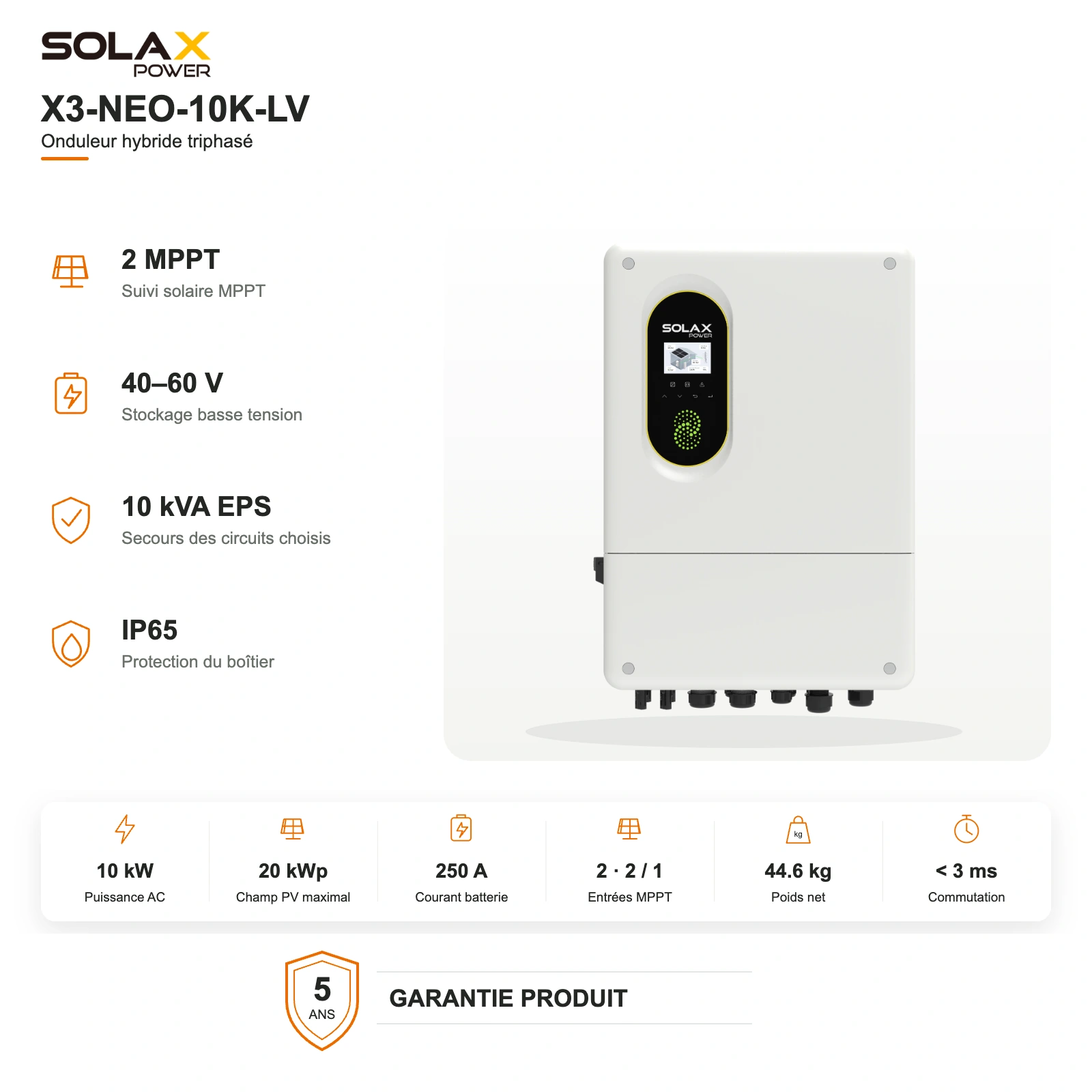

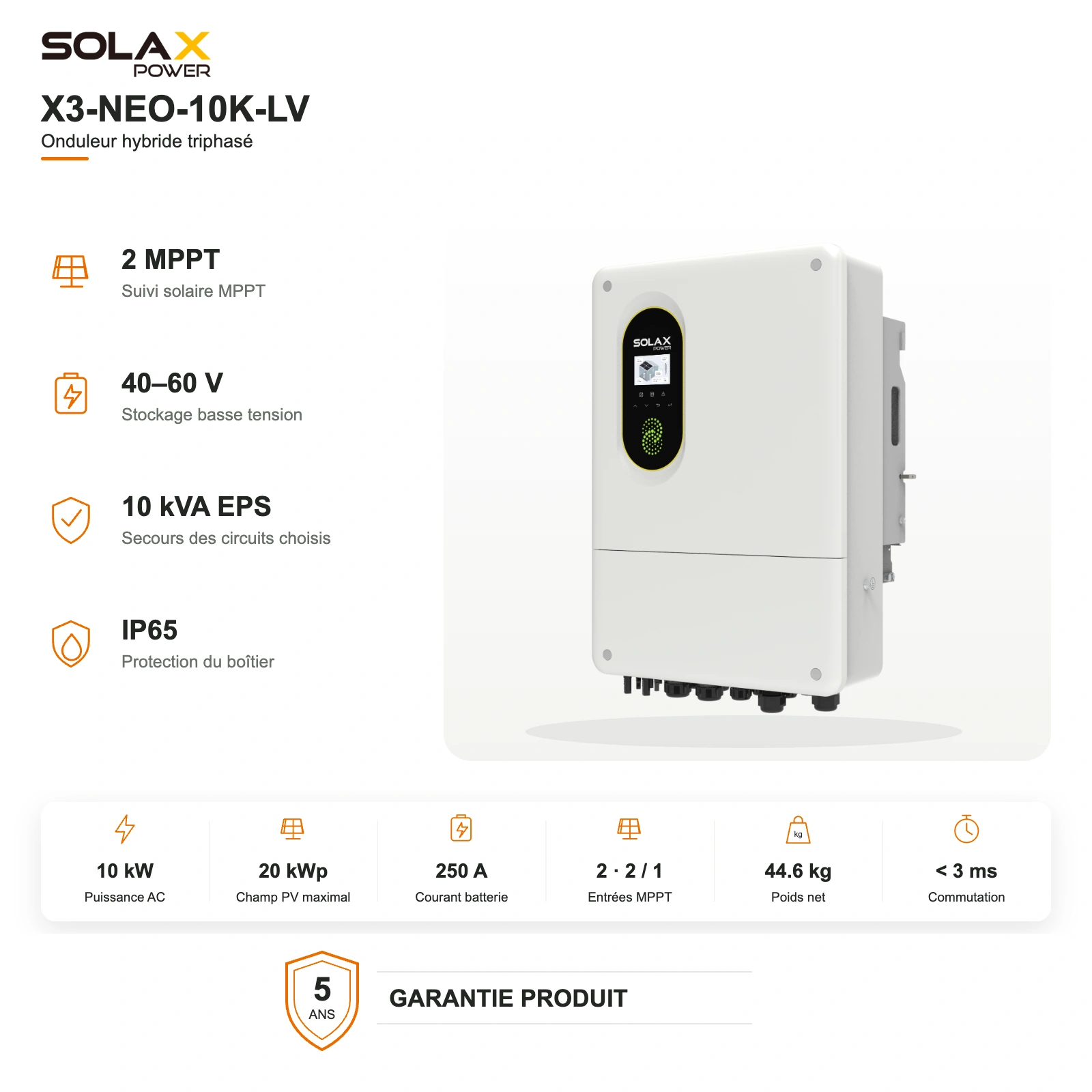

Onduleur hybride SolaX 10 kW triphasé
Référence exacte · X3-NEO-10K-LV
Conversion triphasée de 10 kW avec deux trackers PV et une batterie séparée de 40–60 V. Le circuit EPS délimite le secours ; l’onduleur ne stocke pas d’énergie.
- Architecture AC
- 10 kW · triphasé
Choisir l’onduleur selon le nombre de phases du raccordement réel.
- Interface batterie
- 40–60 V
250 A maximum batterie
- Sortie de secours
- 10 kVA EPS nominaux
Le secours alimente des circuits sélectionnés et protégés séparément. La capacité batterie, les limites du BMS, l’équilibrage des charges et les réglages de mise en service déterminent la puissance disponible.
- Dimensionnement solaire
- 2 MPPT · champ PV 20 kWp
Voc maximale 1000 V ; les courants et l’affectation des chaînes dépendent du modèle.
Prix confirmé sur devis
Le devis écrit confirme la référence exacte, les accessoires nécessaires, la compatibilité, la livraison et les conditions commerciales.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
Conversion solaire et stockage triphasé de 10 kW. Le secours alimente des circuits sélectionnés et protégés séparément. La capacité batterie, les limites du BMS, l’équilibrage des charges et les réglages de mise en service déterminent la puissance disponible.
Applications adaptées
- Autoconsommation solaire
- Stockage batterie basse tension
- Secours de circuits sélectionnés
Pourquoi ReneWave peut le présélectionner
- Deux MPPT permettent de dimensionner indépendamment les groupes de chaînes PV.
- L’interface batterie permet une charge et une décharge contrôlées.
- Une connexion EPS dédiée sépare les circuits sélectionnés pour le secours.
Fonctions intégrées
Quatre fonctions à examiner avant les caractéristiques principales.
Deux trackers solaires indépendants
Accepte des groupes de chaînes dimensionnés séparément.
Plage MPPT 160–950 V · 36 / 18 A maximum par tracker.
Conversion bidirectionnelle de la batterie
Coordonne la charge solaire ou réseau programmée et la décharge batterie.
40–60 V · 250 A maximum en charge/décharge. Compatibilité BMS exacte requise.
Secours de circuits sélectionnés
Alimente les circuits EPS dédiés lorsque le réseau est indisponible.
10 kVA nominaux · commutation annoncée < 3 ms. Le secours alimente des circuits sélectionnés et protégés séparément. La capacité batterie, les limites du BMS, l’équilibrage des charges et les réglages de mise en service déterminent la puissance disponible.
Dans le système énergétique
Un onduleur, plusieurs chemins d’énergie.
Conversion solaire dans l’onduleur. Le stockage, les protections externes et les circuits de charge configurés restent séparés.
L’énergie PV traverse les MPPT intégrés et l’onduleur pour alimenter les circuits sélectionnés.
Le secours alimente des circuits sélectionnés et protégés séparément. La capacité batterie, les limites du BMS, l’équilibrage des charges et les réglages de mise en service déterminent la puissance disponible.
Lire l’explication technique
Onduleur hybride triphasé de 10 kW combinant conversion solaire, charge de batterie 40–60 V et secours de circuits sélectionnés.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Entrée photovoltaïque
- Champ PV maximal recommandé
20 kWp
- MPPT / chaînes par tracker
2 / (2 / 1)
- Plage de fonctionnement MPPT
160–950 V
- Tension PV maximale
1000 V
- Tension de démarrage PV
150 V
- Courant PV maximal par MPPT
36 / 18 A
- Courant de court-circuit PV maximal par MPPT
50 / 25 A
AC, stockage et secours EPS
- Puissance AC nominale
10 kW · triphasé
- Plage de tension batterie
40–60 V
- Courant maximal de charge / décharge batterie
250 A
- Puissance nominale EPS
10 kVA
- Pointe de sortie EPS
20 kVA · 10 secondes
- Temps de commutation
< 3 ms
- Rendement maximal / européen
97.6% / 97.0%
Boîtier et installation
- Indice de protection
IP65
- Température de fonctionnement
−25 à +60°C · déclassement au-dessus de +45°C
- Dimensions (L × H × P)
520 × 705 × 258 mm
- Poids net
44.6 kg
- Refroidissement
Refroidissement à air piloté
- Sortie déséquilibrée par phase
Jusqu’à 5 kW par phase · limite totale applicable
03 · À confirmer avant devis
Quatre vérifications avant de proposer cette référence.
ReneWave vérifie le contexte électrique, les équipements raccordés, les conditions d’installation et la configuration avant d’intégrer la référence exacte au devis écrit.
- 01
Photovoltaïque et nombre de phases
Vérifier l’alimentation triphasée, la Voc à froid, les courants MPPT et les chaînes.
- 02
Adéquation de la batterie et des charges
Vérifier toute la plage 40–60 V, le protocole BMS, le circuit de 250 A et les besoins de secours.
- 03
Installation et protections
Dimensionner le sectionnement, les conducteurs, les protections, la terre et les dégagements de refroidissement.
- 04
Commande et mise en service
Vérifier l’emplacement compteur/CT, le micrologiciel, les réglages batterie et toute configuration de groupe ou de mise en parallèle.
04 · Documents et garantie
Conserver la traçabilité de la référence exacte.
Les documents présentés facilitent le choix et la remise de l’équipement. La commande acceptée et le document de garantie applicable du fabricant font foi.
SolaX X3-NEO-LV Fiche techniqueFiche technique · Documentation technique mondiale · AnglaisV1.9 · famille de produits
SolaX X3-NEO-LV Guide d’installationinstallation · Documentation technique mondiale · Sections en anglais et en françaisV4.0 · famille de produits
SolaX X3-NEO-LV Manuel d’utilisationmanuel · Documentation technique mondiale · AnglaisV4.0 · famille de produits
SolaX Conditions mondiales de garantie fabricantgarantie · Conditions mondiales applicables au Maroc · AnglaisV1.7 · 2026-09 · famille de produits
Référence de garantie du fabricant
5 ans
- Garantie produit fabricant selon les conditions mondiales conservées
05 · Compléter le système
Accessoires et équipements complémentaires dans une seule demande.
Sélectionnez les équipements complémentaires utiles. ReneWave vérifie les quantités et la compatibilité avant leur intégration au devis écrit.
Aucun équipement complémentaire n’est présenté pour cette référence. Les accessoires nécessaires sont confirmés lors du devis.
