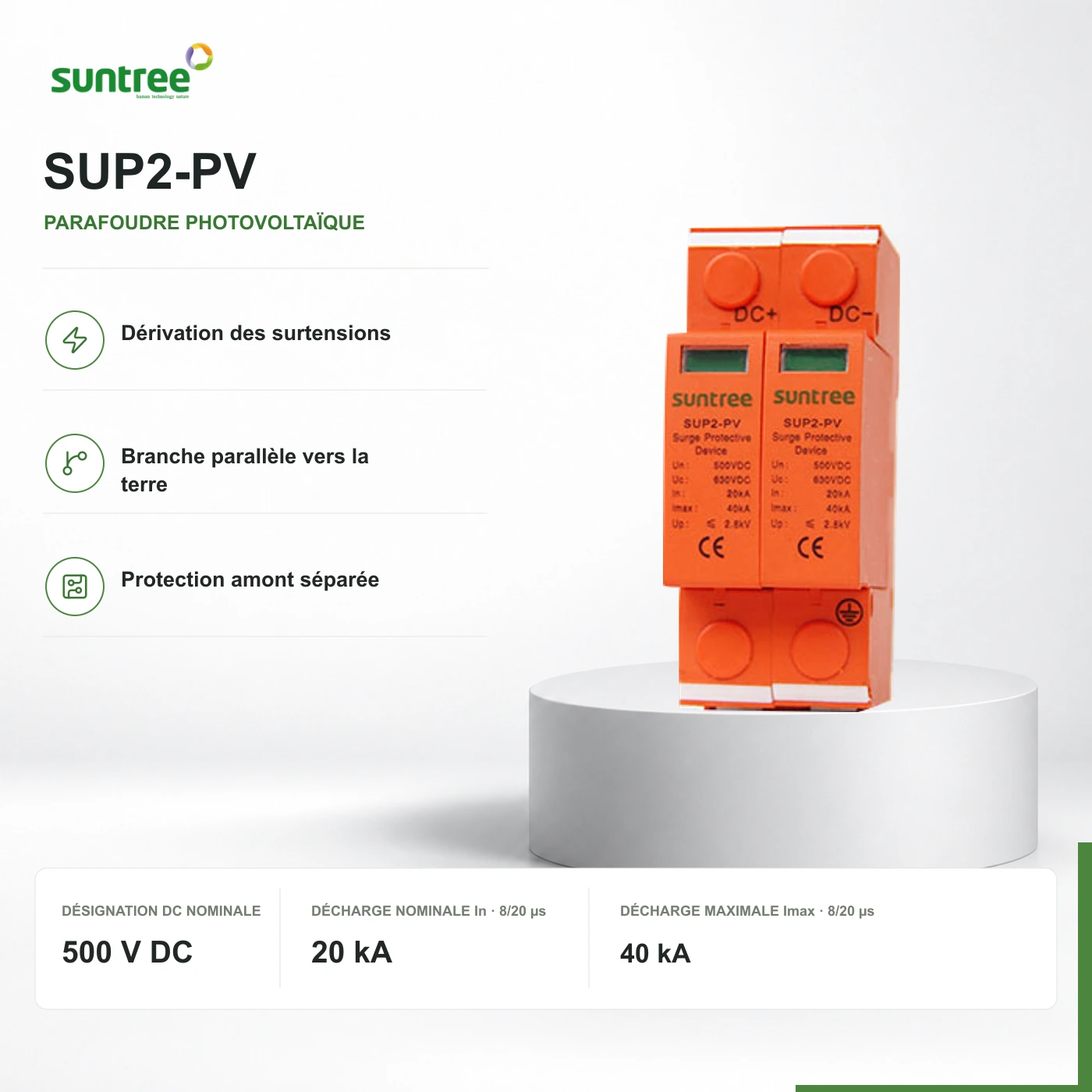

Vue authentifiée du SUP2-PV orange, marquages d’origine conservés. Les valeurs Uc / Up de cette révision ne se transfèrent pas à une autre fourniture. L’ensemble exact et ses limites sont identifiés au devis écrit.
    Vue authentifiée du SUP2-PV orange, marquages d’origine conservés. Les valeurs Uc / Up de cette révision ne se transfèrent pas à une autre fourniture. L’ensemble exact et ses limites sont identifiés au devis écrit.
    SuntreeÉconomique

    Suntree SUP2-PV · 2P · 500 V DC · 20 / 40 kA

    Référence exacte · SUP2-PV-2P-500V

    Parafoudre photovoltaïque à deux modules, raccordé en parallèle au circuit DC. Il dérive les surtensions transitoires vers la terre ; une protection contre les surintensités reste séparée. Uc et Up dépendent de la révision, pas du seul marquage nominal 500 V.

    Courant nominal de décharge In (8/20 µs)
    20 kA
    Courant maximal de décharge Imax (8/20 µs)
    40 kA
    Désignation DC nominale
    500 V DC
    Uc / Up
    Selon révision · non confirmé pour la fourniture
    Disposition des conducteurs
    DC + / DC − + PE

    Le tableau SUP2-PV conservé et le matériel photographié correspondent à des révisions Uc / Up différentes. Aucune valeur unique Uc ou Up n’est attribuée à cette fourniture. Vérifier tension PV à vide par temps froid et tenue aux chocs selon la plaque et le document de la révision livrée. La désignation DC nominale n’est pas une limite PV utilisable à elle seule.

    Prix confirmé sur devis

    Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste de la responsabilité de l’installateur.

    Disponibilité confirmée dans votre devis écrit

    1

    01 · Rôle du produit

    Le rôle de ce produit dans le système.

    Parafoudre photovoltaïque à deux modules, raccordé en parallèle au circuit DC. Il dérive les surtensions transitoires vers la terre ; une protection contre les surintensités reste séparée. Uc et Up dépendent de la révision, pas du seul marquage nominal 500 V.

    Applications adaptées

    • Circuits DC de coffrets PV et d’onduleurs

    Pourquoi ReneWave peut le présélectionner

    • Parafoudre photovoltaïque à deux modules, raccordé en parallèle au circuit DC. Il dérive les surtensions transitoires vers la terre ; une protection contre les surintensités reste séparée. Uc et Up dépendent de la révision, pas du seul marquage nominal 500 V.

    Ce que cela change en pratique

    • Raccorder l’ensemble en parallèle entre DC +, DC − et la barre de terre selon son schéma. Trois modules ne signifient ni trois chaînes PV ni trois pôles coupés. PE reste toujours relié, jamais coupé.
    • In est le courant nominal de décharge et Imax le courant maximal, pour une onde 8/20 µs. Ce n’est pas un pouvoir de coupure de disjoncteur de 40 kA. Coordonner protection amont, équipotentialité et tenue aux chocs des équipements ; aucun calibre de fusible amont n’est établi ici.
    • Dérivation des surtensions uniquement. Aucune protection surcharge, court-circuit ou différentielle ; aucune garantie contre un impact direct de foudre. Sectionnement et protections contre les surintensités restent séparés.

    Place dans le système

    Dérivation parallèle de la surtension, pas coupure en série.

    Dérivation des surtensions uniquement. Aucune protection surcharge, court-circuit ou différentielle ; aucune garantie contre un impact direct de foudre. Sectionnement et protections contre les surintensités restent séparés.

    Le circuit alimente la charge ; le parafoudre est raccordé en parallèle, pas en série.

    Le trajet de la charge reste séparé de la branche parallèle. Une surtension traverse la protection amont coordonnée puis le parafoudre vers la terre ; la continuité PE reste intacte dans les deux modes. Le circuit alimente la charge ; le parafoudre est raccordé en parallèle, pas en série.Source photovoltaïque DCÉquipement DC séparéSectionnement / coordinationEntrée DC de l’onduleurConversion séparéeProtection de secours séparéeCoordination séparéeSUP2-PV 2P · 500 V DCIn 20 / Imax 40 kA · 8/20 µsTerre de protectionPE · Toujours relié, jamais coupéLe trajet de la charge reste séparé de la branche parallèle. Une surtension traverse la protection amont coordonnée puis le parafoudre vers la terre ; la continuité PE reste intacte dans les deux modes. Le circuit alimente la charge ; le parafoudre est raccordé en parallèle, pas en série.Source photovoltaïque DCÉquipement DC séparéSectionnement / coordinationEntrée DC de l’onduleurConversion séparéeProtection de secours séparéeCoordination séparéeSUP2-PV 2P · 500 V DCIn 20 / Imax 40 kA · 8/20 µsTerre de protectionPE · Toujours relié, jamais coupéLe trajet de la charge reste séparé de la branche parallèle. Une surtension traverse la protection amont coordonnée puis le parafoudre vers la terre ; la continuité PE reste intacte dans les deux modes. Le circuit alimente la charge ; le parafoudre est raccordé en parallèle, pas en série.Source photovoltaïque DCÉquipement DC séparéSectionnement / coordinationEntrée DC de l’onduleurConversion séparéeProtection de secours séparéeCoordination séparéeSUP2-PV 2P · 500 V DCIn 20 / Imax 40 kA · 8/20 µsTerre de protectionPE · Toujours relié, jamais coupé

    DC + / DC −Courant de surtension vers PEPE · Toujours relié, jamais coupéInactif / conditionnel

    Schéma de principe, pas un plan d'installation. Les autres équipements et la mise en service doivent être vérifiés.

    Lire l’explication technique

    Parafoudre photovoltaïque à deux modules, raccordé en parallèle au circuit DC. Il dérive les surtensions transitoires vers la terre ; une protection contre les surintensités reste séparée. Uc et Up dépendent de la révision, pas du seul marquage nominal 500 V.

    Raccorder l’ensemble en parallèle entre DC +, DC − et la barre de terre selon son schéma. Trois modules ne signifient ni trois chaînes PV ni trois pôles coupés. PE reste toujours relié, jamais coupé.

    Dérivation des surtensions uniquement. Aucune protection surcharge, court-circuit ou différentielle ; aucune garantie contre un impact direct de foudre. Sectionnement et protections contre les surintensités restent séparés.

    Le tableau SUP2-PV conservé et le matériel photographié correspondent à des révisions Uc / Up différentes. Aucune valeur unique Uc ou Up n’est attribuée à cette fourniture. Vérifier tension PV à vide par temps froid et tenue aux chocs selon la plaque et le document de la révision livrée. La désignation DC nominale n’est pas une limite PV utilisable à elle seule.

    02 · Caractéristiques

    Valeurs nominales, dimensions et conséquences pratiques.

    Identité et caractéristiques de décharge

    Référence fabricant

    SUP2-PV

    Configuration sélectionnée

    2P · 500 V DC · In 20 kA / Imax 40 kA

    Application du circuit

    DC · PV

    Identifiant de configuration du catalogue

    SUP2-PV-2P-500V

    Courant nominal de décharge In (8/20 µs)

    20 kA

    Courant maximal de décharge Imax (8/20 µs)

    40 kA

    Désignation DC nominale

    500 V DC

    Uc / Up

    Selon révision · non confirmé pour la fourniture

    Disposition des conducteurs

    DC + / DC − + PE

    03 · Repères de choix

    Quatre repères de choix pratiques.

    Adapter circuit, caractéristiques de décharge, terre et protection amont.

    1. 01

      Circuit et conducteurs

      Raccorder l’ensemble en parallèle entre DC +, DC − et la barre de terre selon son schéma. Trois modules ne signifient ni trois chaînes PV ni trois pôles coupés. PE reste toujours relié, jamais coupé.

    2. 02

      Tension et caractéristiques de décharge

      Le tableau SUP2-PV conservé et le matériel photographié correspondent à des révisions Uc / Up différentes. Aucune valeur unique Uc ou Up n’est attribuée à cette fourniture. Vérifier tension PV à vide par temps froid et tenue aux chocs selon la plaque et le document de la révision livrée. La désignation DC nominale n’est pas une limite PV utilisable à elle seule.

    3. 03

      Protection de secours séparée

      In est le courant nominal de décharge et Imax le courant maximal, pour une onde 8/20 µs. Ce n’est pas un pouvoir de coupure de disjoncteur de 40 kA. Coordonner protection amont, équipotentialité et tenue aux chocs des équipements ; aucun calibre de fusible amont n’est établi ici.

    4. 04

      Montage et liaison à la terre

      Montage sur rail DIN 35 mm dans une enveloppe adaptée. Garder les raccordements parallèles et PE courts. Suivre le schéma des bornes de la révision livrée ; isoler avant remplacement. Une fenêtre rouge appelle inspection et remplacement, pas un réarmement automatique.

    04 · Documentation

    Conserver la traçabilité de la référence exacte.

    Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.

    05 · Compléter le système

    Accessoires et équipements complémentaires dans une seule demande.

    Les équipements distincts sont choisis selon l’installation ; aucun équipement complémentaire n’est ajouté automatiquement à votre demande.

    Aucun équipement complémentaire sélectionné automatiquement. Les protections distinctes et accessoires sont choisis selon l’installation.
