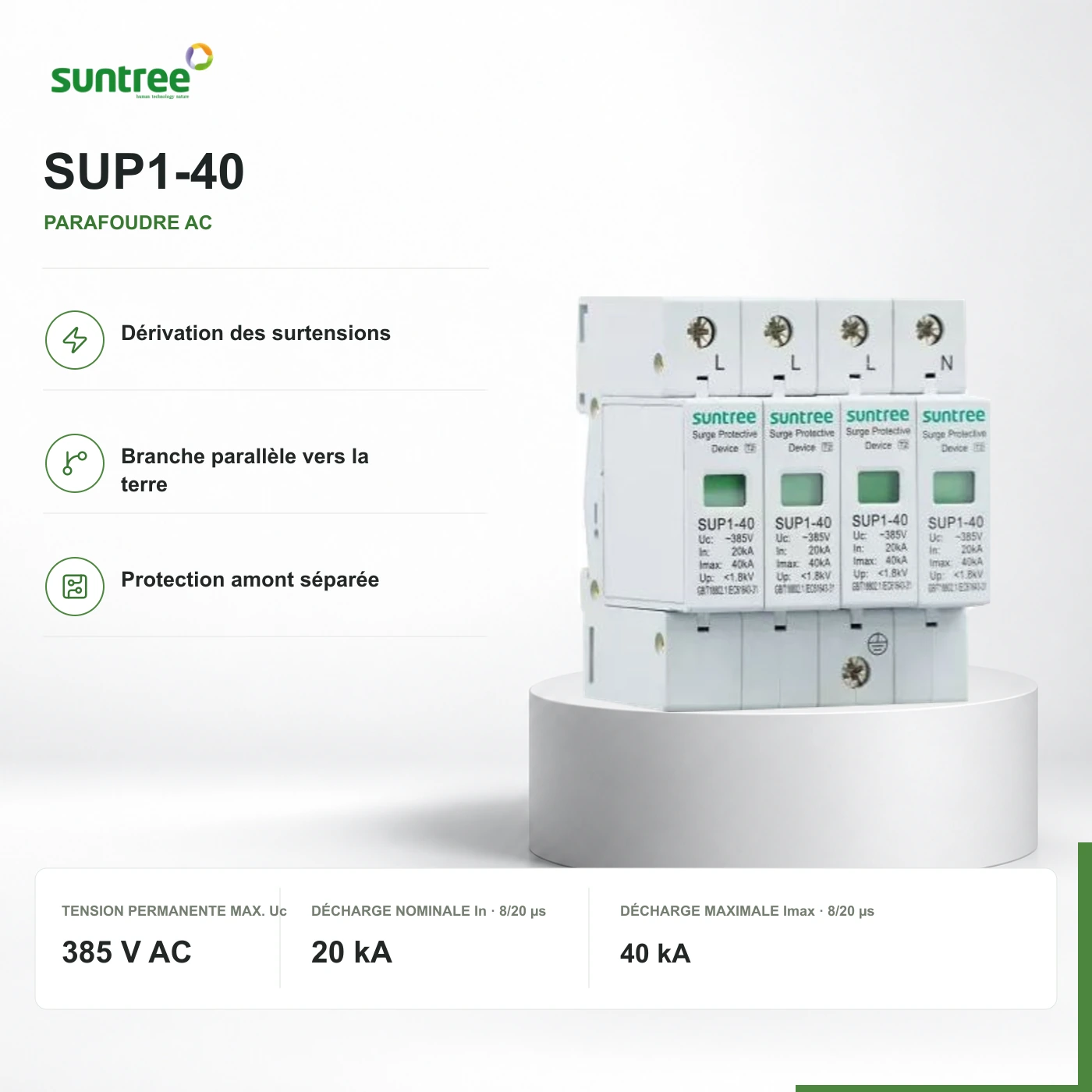

Vue fabricant du SUP1-40 à quatre modules avec les marquages Uc 385 V, In 20 kA, Imax 40 kA et Up conservés. Appareil AC, pas le SUP2-PV photovoltaïque orange.
    Vue fabricant du SUP1-40 à quatre modules avec les marquages Uc 385 V, In 20 kA, Imax 40 kA et Up conservés. Appareil AC, pas le SUP2-PV photovoltaïque orange.
    SuntreeÉconomique

    Suntree SUP1-40 · 4P · Uc 385 V AC · 20 / 40 kA

    Référence exacte · SUP1-40-4P-385V

    Parafoudre AC à quatre modules avec raccordements L1, L2, L3 et N. Uc 385 V AC, In 20 kA, Imax 40 kA et Up ≤ 1,8 kV. Raccordement en parallèle avec protection amont séparée ; ce n’est ni un disjoncteur ni un différentiel.

    Courant nominal de décharge In (8/20 µs)
    20 kA
    Courant maximal de décharge Imax (8/20 µs)
    40 kA
    Uc
    385 V AC
    Up
    ≤ 1.8 kV
    Disposition des conducteurs
    L1 / L2 / L3 / N + PE

    Cette fiche concerne la version 385 V AC / 20–40 kA visible sur le matériel fabricant, pas la version 420 V d’un autre intitulé régional. Uc est la tension permanente maximale aux bornes du parafoudre, pas la tension composée du réseau. Choisir le raccordement selon le régime de neutre de l’installation.

    Prix confirmé sur devis

    Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste de la responsabilité de l’installateur.

    Disponibilité confirmée dans votre devis écrit

    1

    01 · Rôle du produit

    Le rôle de ce produit dans le système.

    Parafoudre AC à quatre modules avec raccordements L1, L2, L3 et N. Uc 385 V AC, In 20 kA, Imax 40 kA et Up ≤ 1,8 kV. Raccordement en parallèle avec protection amont séparée ; ce n’est ni un disjoncteur ni un différentiel.

    Applications adaptées

    • Distribution AC professionnelle

    Pourquoi ReneWave peut le présélectionner

    • Parafoudre AC à quatre modules avec raccordements L1, L2, L3 et N. Uc 385 V AC, In 20 kA, Imax 40 kA et Up ≤ 1,8 kV. Raccordement en parallèle avec protection amont séparée ; ce n’est ni un disjoncteur ni un différentiel.

    Ce que cela change en pratique

    • L’ensemble à quatre modules raccorde L1, L2, L3 et N à la branche parafoudre, avec liaison PE séparée. Il ne coupe ni ces conducteurs ni la charge ; le raccordement au régime de neutre doit suivre le schéma livré.
    • In est le courant nominal de décharge et Imax le courant maximal, pour une onde 8/20 µs. Ce n’est pas un pouvoir de coupure de disjoncteur de 40 kA. Coordonner protection amont, équipotentialité et tenue aux chocs des équipements ; aucun calibre de fusible amont n’est établi ici.
    • Dérivation des surtensions uniquement. Aucune protection surcharge, court-circuit ou différentielle ; aucune garantie contre un impact direct de foudre. Sectionnement et protections contre les surintensités restent séparés.

    Place dans le système

    Dérivation parallèle de la surtension, pas coupure en série.

    Dérivation des surtensions uniquement. Aucune protection surcharge, court-circuit ou différentielle ; aucune garantie contre un impact direct de foudre. Sectionnement et protections contre les surintensités restent séparés.

    Le circuit alimente la charge ; le parafoudre est raccordé en parallèle, pas en série.

    Le trajet de la charge reste séparé de la branche parallèle. Une surtension traverse la protection amont coordonnée puis le parafoudre vers la terre ; la continuité PE reste intacte dans les deux modes. Le circuit alimente la charge ; le parafoudre est raccordé en parallèle, pas en série.Alimentation du circuit ACDistribution professionnelleSectionnement / coordinationCircuits sélectionnés du siteCharge / conducteurs sélectionnésProtection de secours séparéeCoordination séparéeSUP1-40 4P · Uc 385 V ACIn 20 / Imax 40 kA · 8/20 µsTerre de protectionPE · Toujours relié, jamais coupéLe trajet de la charge reste séparé de la branche parallèle. Une surtension traverse la protection amont coordonnée puis le parafoudre vers la terre ; la continuité PE reste intacte dans les deux modes. Le circuit alimente la charge ; le parafoudre est raccordé en parallèle, pas en série.Alimentation du circuit ACDistribution professionnelleSectionnement / coordinationCircuits sélectionnés du siteCharge / conducteurs sélectionnésProtection de secours séparéeCoordination séparéeSUP1-40 4P · Uc 385 V ACIn 20 / Imax 40 kA · 8/20 µsTerre de protectionPE · Toujours relié, jamais coupéLe trajet de la charge reste séparé de la branche parallèle. Une surtension traverse la protection amont coordonnée puis le parafoudre vers la terre ; la continuité PE reste intacte dans les deux modes. Le circuit alimente la charge ; le parafoudre est raccordé en parallèle, pas en série.Alimentation du circuit ACDistribution professionnelleSectionnement / coordinationCircuits sélectionnés du siteCharge / conducteurs sélectionnésProtection de secours séparéeCoordination séparéeSUP1-40 4P · Uc 385 V ACIn 20 / Imax 40 kA · 8/20 µsTerre de protectionPE · Toujours relié, jamais coupé

    Puissance électriqueCourant de surtension vers PEPE · Toujours relié, jamais coupéInactif / conditionnel

    Schéma de principe, pas un plan d'installation. Les autres équipements et la mise en service doivent être vérifiés.

    Lire l’explication technique

    Parafoudre AC à quatre modules avec raccordements L1, L2, L3 et N. Uc 385 V AC, In 20 kA, Imax 40 kA et Up ≤ 1,8 kV. Raccordement en parallèle avec protection amont séparée ; ce n’est ni un disjoncteur ni un différentiel.

    L’ensemble à quatre modules raccorde L1, L2, L3 et N à la branche parafoudre, avec liaison PE séparée. Il ne coupe ni ces conducteurs ni la charge ; le raccordement au régime de neutre doit suivre le schéma livré.

    Dérivation des surtensions uniquement. Aucune protection surcharge, court-circuit ou différentielle ; aucune garantie contre un impact direct de foudre. Sectionnement et protections contre les surintensités restent séparés.

    Cette fiche concerne la version 385 V AC / 20–40 kA visible sur le matériel fabricant, pas la version 420 V d’un autre intitulé régional. Uc est la tension permanente maximale aux bornes du parafoudre, pas la tension composée du réseau. Choisir le raccordement selon le régime de neutre de l’installation.

    02 · Caractéristiques

    Valeurs nominales, dimensions et conséquences pratiques.

    Identité et caractéristiques de décharge

    Référence fabricant

    SUP1-40

    Configuration sélectionnée

    4P · Uc 385 V AC · In 20 kA / Imax 40 kA

    Application du circuit

    AC

    Identifiant de configuration du catalogue

    SUP1-40-4P-385V

    Courant nominal de décharge In (8/20 µs)

    20 kA

    Courant maximal de décharge Imax (8/20 µs)

    40 kA

    Uc

    385 V AC

    Up

    ≤ 1.8 kV

    Disposition des conducteurs

    L1 / L2 / L3 / N + PE

    03 · Repères de choix

    Quatre repères de choix pratiques.

    Adapter circuit, caractéristiques de décharge, terre et protection amont.

    1. 01

      Circuit et conducteurs

      L’ensemble à quatre modules raccorde L1, L2, L3 et N à la branche parafoudre, avec liaison PE séparée. Il ne coupe ni ces conducteurs ni la charge ; le raccordement au régime de neutre doit suivre le schéma livré.

    2. 02

      Tension et caractéristiques de décharge

      Cette fiche concerne la version 385 V AC / 20–40 kA visible sur le matériel fabricant, pas la version 420 V d’un autre intitulé régional. Uc est la tension permanente maximale aux bornes du parafoudre, pas la tension composée du réseau. Choisir le raccordement selon le régime de neutre de l’installation.

    3. 03

      Protection de secours séparée

      In est le courant nominal de décharge et Imax le courant maximal, pour une onde 8/20 µs. Ce n’est pas un pouvoir de coupure de disjoncteur de 40 kA. Coordonner protection amont, équipotentialité et tenue aux chocs des équipements ; aucun calibre de fusible amont n’est établi ici.

    4. 04

      Montage et liaison à la terre

      Montage sur rail DIN 35 mm dans une enveloppe adaptée. Garder les raccordements parallèles et PE courts. Suivre le schéma des bornes de la révision livrée ; isoler avant remplacement. Une fenêtre rouge appelle inspection et remplacement, pas un réarmement automatique.

    04 · Documentation

    Conserver la traçabilité de la référence exacte.

    Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.

    05 · Compléter le système

    Accessoires et équipements complémentaires dans une seule demande.

    Les équipements distincts sont choisis selon l’installation ; aucun équipement complémentaire n’est ajouté automatiquement à votre demande.

    Aucun équipement complémentaire sélectionné automatiquement. Les protections distinctes et accessoires sont choisis selon l’installation.
