Quatre entrées PV dimensionnées
Chacun des deux MPPT peut accepter deux entrées de chaînes dimensionnées.
Huawei publie 30 A par MPPT avec deux chaînes, 20 A avec une chaîne et 40 A de courant de court-circuit maximal.
Huawei FusionSolarPremium

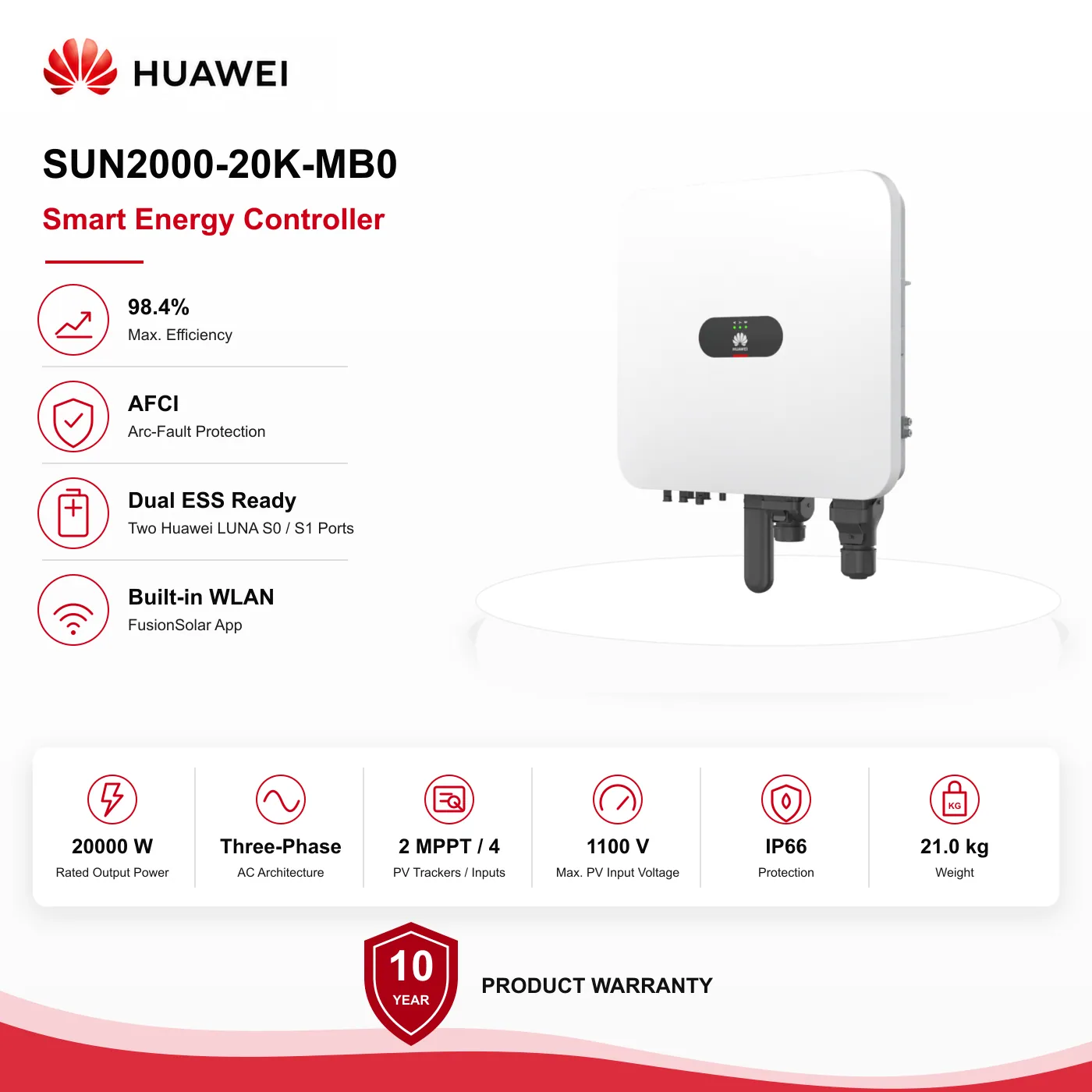

Onduleur solaire hybride triphasé Huawei SUN2000 20 kW
Référence exacte · SUN2000-20K-MB0
Onduleur hybride triphasé de 20 kW avec quatre entrées PV réparties sur deux MPPT et deux bornes de stockage Huawei. Batteries, SmartGuard, comptage, protections externes, circuits de secours et matériel de communication optionnel restent séparés.
- Sortie triphasée
- 20,000 W · 3W/N+PE
Définit la classe de puissance nominale AC ; ne valide ni l’alimentation du site ni les charges raccordées.
- Puissance PV de conception
- 30 000 Wc maximum recommandé
La tension des chaînes, la plage de tension à pleine charge et les courants par entrée et cumulés par MPPT restent déterminants pour le champ PV.
- Suivi PV
- 2 MPPT · 4 entrées
Deux entrées par MPPT permettent des chaînes parallèles dimensionnées, pas quatre chaînes choisies arbitrairement.
- Architecture de stockage
- 2 bornes LUNA S0/S1
Les batteries exactes, le micrologiciel et les limites avec une ou deux chaînes doivent être validés pour le projet.
- Limites du secours
- SmartGuard · ≤100 ms · charges monophasées sélectionnées
Le circuit de secours séparé du MB0 n’alimente pas les charges triphasées.
Ne choisissez pas la référence 20 kW sur sa seule puissance nominale. Vérifiez la capacité de l’alimentation, la répartition des chaînes, la plage de tension à pleine charge, le courant cumulé par MPPT, l’architecture de stockage et les besoins des charges secourues.
Prix confirmé sur devis
Le devis écrit confirme la référence exacte, les accessoires nécessaires, la compatibilité, la livraison et les conditions commerciales.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
Le SUN2000-20K-MB0 convertit l’énergie de quatre chaînes PV au maximum, réparties selon le dimensionnement, en courant alternatif triphasé synchronisé au réseau. Ses deux bornes batterie peuvent gérer une ou deux chaînes de stockage Huawei LUNA compatibles. Le secours nécessite un SmartGuard-63A-T0 séparé et se limite aux charges monophasées sélectionnées. Aucun de ces équipements séparés n’est inclus avec l’onduleur.
Applications adaptées
- Installations solaires professionnelles triphasées avec jusqu’à quatre chaînes PV dimensionnées
- Projets prévoyant une ou deux chaînes de stockage Huawei LUNA2000 S0 ou S1 compatibles
- Sites nécessitant le secours de charges monophasées sélectionnées via un circuit SmartGuard dimensionné séparément
Pourquoi ReneWave peut le présélectionner
- Quatre entrées PV permettent deux chaînes par MPPT si les limites de chaque chaîne et les limites cumulées du MPPT sont respectées.
- Deux bornes de stockage prennent en charge des architectures Huawei LUNA à une ou deux chaînes, après validation.
- Le SmartGuard-63A-T0 offre une voie documentée pour secourir des charges monophasées sélectionnées ; les charges triphasées restent sur les sorties non secourues.
- FusionSolar regroupe la mise en service, la supervision et le suivi des alarmes dans un même écosystème.
Fonctions intégrées
Quatre fonctions à examiner avant les caractéristiques principales.
Du solaire DC au triphasé AC
L’onduleur convertit le courant continu photovoltaïque en courant alternatif triphasé synchronisé pour une distribution protégée.
La puissance nominale est de 20 000 W, avec une puissance apparente maximale de 22 000 VA.
Intégration possible d’une ou deux chaînes LUNA
Deux bornes de stockage prennent en charge les architectures Huawei LUNA2000 S0 ou S1 validées.
Huawei publie une charge maximale de 21 kW avec une chaîne de stockage, de 25 kW avec deux, et une décharge maximale de 22 kW.
Mise en service et suivi
Le WLAN intégré et le RS485 permettent la mise en service, la supervision et le suivi des alarmes avec FusionSolar.
Les communications Ethernet et cellulaires nécessitent des équipements optionnels compatibles.
Dans le système énergétique
Un onduleur, plusieurs chemins d’énergie.
Conversion solaire dans l’onduleur. Le stockage, les protections externes et les circuits de charge configurés restent séparés.
Quatre entrées de chaînes dimensionnées passent par deux MPPT et le MB0 pour alimenter les charges triphasées protégées du site. Le réseau reste la référence AC directe.
Lire l’explication technique
Capacité triphasée supérieure, avec quatre entrées PV dimensionnées et deux interfaces de stockage.
Le SUN2000-20K-MB0 réunit quatre entrées PV, deux MPPT, une conversion triphasée et deux bornes de stockage Huawei. Stockage LUNA, SmartGuard, comptage, protections externes, circuits de secours et communications optionnelles restent des équipements séparés.
La tension à pleine charge compte
Le champ en fonctionnement doit respecter la plage MPPT de 200–1 000 V et la plage plus étroite de 480–800 V à pleine charge lorsque l’onduleur doit fournir toute sa puissance nominale. Quatre connecteurs correspondent toujours à deux MPPT : les chaînes parallèles doivent donc satisfaire aux contrôles des courants individuels et cumulés.
Le secours reste un circuit monophasé maîtrisé
Une ou deux chaînes LUNA compatibles peuvent être intégrées après confirmation des modèles exacts, du micrologiciel, des limites de courant et des réglages de mise en service. Avec le MB0, le port de secours du SmartGuard-63A-T0 séparé alimente uniquement des charges monophasées sélectionnées ; les charges triphasées restent sur les sorties non secourues.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Entrée PV
- Puissance PV maximale recommandée
30,000 Wp
- Tension d’entrée maximale
1,100 V
- Tension de démarrage et nominale
200 V · 600 V
- Plages MPPT et à pleine charge
200–1 000 V · 480–800 V à pleine charge
- Entrées PV
2 MPPT · 4 entrées au total
- Limites de courant
30 A par MPPT avec deux chaînes · 20 A avec une · Isc maximal de 40 A
Sortie AC triphasée
- Puissance nominale et puissance apparente maximale
20,000 W · 22,000 VA
- Courant nominal de sortie à 400 V
28.9 A
- Courant maximal de sortie à 400 V
31.9 A
- Tension nominale
220/380 V · 230/400 V · 240/415 V · 3W/N+PE
- Rendement
98,4 % maximum · 98,1 % pondéré européen
Interface stockage et secours
- Bornes de stockage
2 · Huawei LUNA2000 S0 / S1
- Plage de fonctionnement et courant batterie
600–980 V · 26,25 A maximum par chaîne
- Puissance de charge maximale
21 kW avec une chaîne · 25 kW avec deux
- Puissance de décharge maximale
22 kW
- Charge réseau selon les réglages de mise en service
15 kW maximum documenté
- Dispositif de secours et limites
SmartGuard-63A-T0 · ≤100 ms · charges monophasées sélectionnées uniquement
Installation et communications
- Boîtier et refroidissement
IP66 · ventilation intelligente
- Dimensions
546 × 460 × 228 mm
- Masse
21 kg
- Communications
WLAN intégré · RS485 · dongle WLAN-FE ou 4G en option
03 · À confirmer avant devis
Quatre vérifications avant de proposer cette référence.
ReneWave vérifie le contexte électrique, les équipements raccordés, les conditions d’installation et la configuration avant d’intégrer la référence exacte au devis écrit.
- 01
Chaînes PV
Vérifiez le Voc à froid, la tension de fonctionnement, le nombre de modules, la plage de 480–800 V à pleine charge et les courants par chaîne et cumulés par MPPT pour les quatre entrées.
- 02
AC triphasé
Vérifiez la capacité de l’alimentation, le schéma 3W/N+PE, le code réseau 50 Hz, l’anti-îlotage, les protections et les exigences de limitation d’injection du projet.
- 03
Stockage et secours
Vérifiez les références LUNA S0/S1 exactes, le micrologiciel, les limites avec une ou deux chaînes, le comptage, le SmartGuard et les circuits monophasés sélectionnés pour le secours.
- 04
Installation et supervision
Vérifiez les dégagements du refroidissement à air intelligent, le déclassement thermique, les protections AC/DC, la mise à la terre, la propriété du compte FusionSolar et les communications optionnelles.
04 · Documents et garantie
Conserver la traçabilité de la référence exacte.
Les documents présentés facilitent le choix et la remise de l’équipement. La commande acceptée et le document de garantie applicable du fabricant font foi.
Fiche technique SUN2000-(12K-25K)-MB0fiche technique · Documentation mondiale de la famille · AnglaisÉdition d’avril 2025 · famille de produits
Manuel d’utilisation SUN2000-(12K-25K)-MB0manuel · Monde / Maroc · FrançaisÉdition 17 · 2026-06-30 · famille de produits
Politique de garantie Huawei Residential Smart PV V2.1garantie · Politique mondiale · conditions propres à la commande applicables · AnglaisÉdition 04 · 2025-11-30 · famille de produits
Référence de garantie du fabricant
10 ans · politique résidentielle Smart PV en vigueur
- Garantie commerciale du fabricant soumise à la politique en vigueur et au dossier du produit fourni
- Le service clients ReneWave accompagne les demandes de documents et de garantie
05 · Compléter le système
Accessoires et équipements complémentaires dans une seule demande.
Sélectionnez les équipements complémentaires utiles. ReneWave vérifie les quantités et la compatibilité avant leur intégration au devis écrit.
Équipements complémentaires recommandés
Huawei FusionSolar · SMARTLOGGER3000A
Contrôleur de communication pour installation photovoltaïque Huawei SmartLogger3000AAjoute les communications, la mise en service et la coordination des commandes prises en charge à l’échelle de l’installation. Utiliser uniquement après confirmation du suffixe exact du SmartLogger, de la topologie RS485, du micrologiciel de l’onduleur et du propriétaire du compte FusionSolar.
CHINT · DTSU666-H-100A
Capteur de puissance intelligent triphasé CHINT DTSU666-H 100 AAjoute la mesure triphasée du courant, de la tension, de la puissance et de l’énergie pour une architecture de commande Huawei compatible. Confirmer que la plage de mesure de 100 A suffit, puis vérifier le sens des TC, l’ordre des phases, les réglages RS485, le micrologiciel et le mode de commande.
