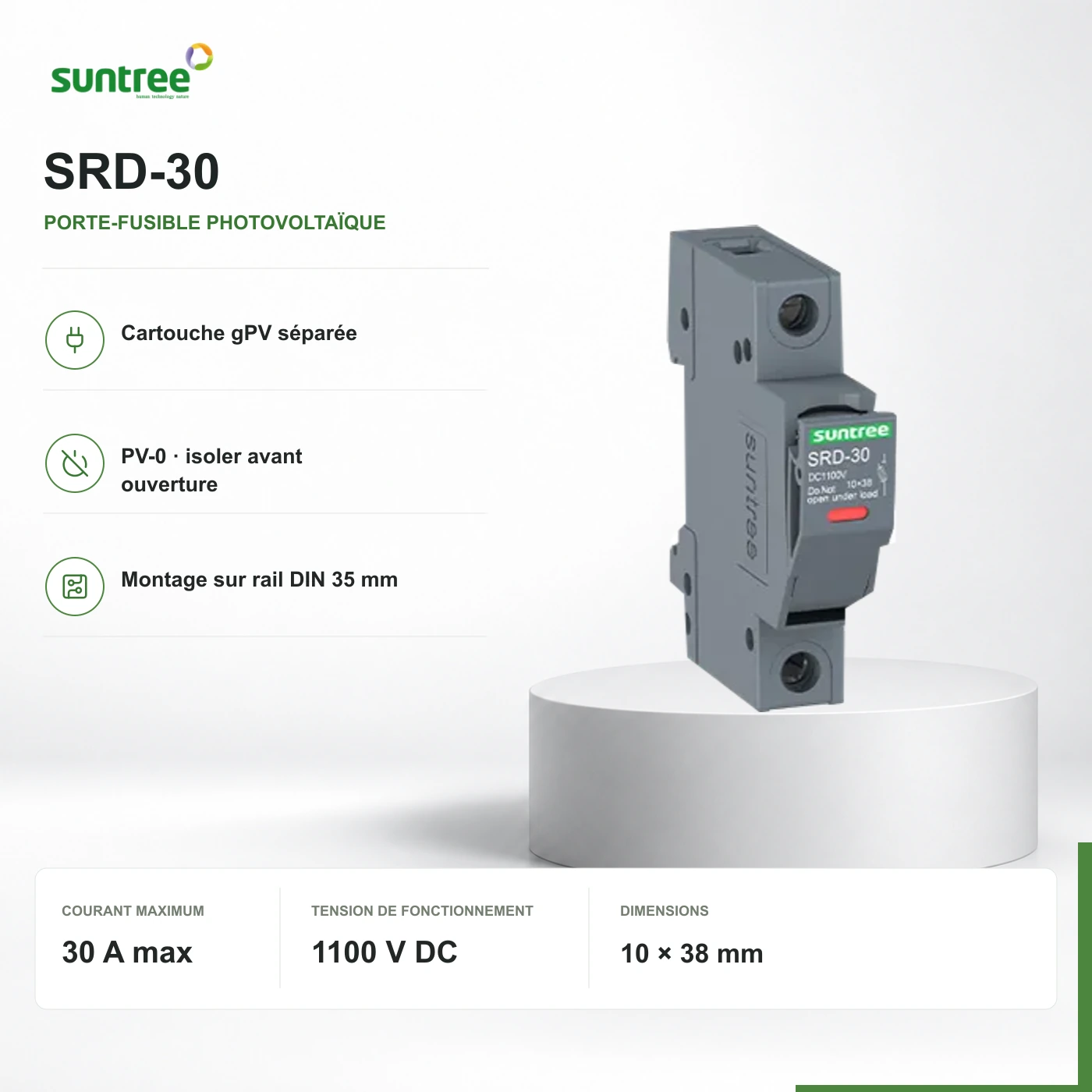

SRD-30 : vue authentifiée de la série, marquages d’origine conservés ; ce n’est pas une photo de la configuration 30 A · 1100 V DC choisie. Valeurs issues du document fabricant ; configuration livrée identifiée au devis.
    SRD-30 : vue authentifiée de la série, marquages d’origine conservés ; ce n’est pas une photo de la configuration 30 A · 1100 V DC choisie. Valeurs issues du document fabricant ; configuration livrée identifiée au devis.
    SuntreeÉconomique

    Suntree SRD-30 · 1P · 30 A max · 1100 V DC

    Référence exacte · SRD-30

    Porte-fusible photovoltaïque SRD-30 unipolaire, 30 A maximum à 1100 V DC, pour cartouche gPV 10 × 38 mm choisie séparément. Le porte-fusible seul ne coupe pas le courant de défaut. PV-0 : ne pas ouvrir en charge.

    Courant nominal
    30 A
    Tension de fonctionnement
    1100 V DC
    Tenue conditionnelle au court-circuit
    30 kA · protection coordonnée

    La cartouche choisie séparément assure la coupure, pas le porte-fusible. Aucun disjoncteur, parafoudre ou différentiel intégré. La tenue conditionnelle au court-circuit n’est ni le pouvoir de coupure de la cartouche ni une autorisation de manœuvre en charge.

    Prix confirmé sur devis

    Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste de la responsabilité de l’installateur.

    Disponibilité confirmée dans votre devis écrit

    1

    01 · Rôle du produit

    Le rôle de ce produit dans le système.

    Porte-fusible photovoltaïque SRD-30 unipolaire, 30 A maximum à 1100 V DC, pour cartouche gPV 10 × 38 mm choisie séparément. Le porte-fusible seul ne coupe pas le courant de défaut. PV-0 : ne pas ouvrir en charge.

    Applications adaptées

    • Circuits de protection photovoltaïque DC sélectionnés.

    Pourquoi ReneWave peut le présélectionner

    • Porte-fusible photovoltaïque SRD-30 unipolaire, 30 A maximum à 1100 V DC, pour cartouche gPV 10 × 38 mm choisie séparément. Le porte-fusible seul ne coupe pas le courant de défaut. PV-0 : ne pas ouvrir en charge.

    Place dans le système

    Porte-fusible : cartouche requise séparément.

    La cartouche choisie séparément assure la coupure, pas le porte-fusible. Aucun disjoncteur, parafoudre ou différentiel intégré. La tenue conditionnelle au court-circuit n’est ni le pouvoir de coupure de la cartouche ni une autorisation de manœuvre en charge.

    La source DC alimente l’équipement de conversion par la protection fermée. La terre reste reliée hors du trajet de coupure.

    Porte-fusible photovoltaïque SRD-30 unipolaire, 30 A maximum à 1100 V DC, pour cartouche gPV 10 × 38 mm choisie séparément. Le porte-fusible seul ne coupe pas le courant de défaut. PV-0 : ne pas ouvrir en charge. Choisir une cartouche gPV 10 × 38 mm de 30 A maximum. Sa tension doit couvrir le circuit : une cartouche 1000 V ne crée pas un ensemble 1100 V. Isoler avant ouverture ou remplacement ; cartouche séparée. La source DC alimente l’équipement de conversion par la protection fermée. La terre reste reliée hors du trajet de coupure.Source photovoltaïque DCDC + / DC −SRD-30 1P · 30 A max30 A · 1100 V DCCartouche fusible requise séparémentLa cartouche se loge dedans ; pas une seconde protectionEntrée DC de l’onduleurConversion séparéePorte-fusible photovoltaïque SRD-30 unipolaire, 30 A maximum à 1100 V DC, pour cartouche gPV 10 × 38 mm choisie séparément. Le porte-fusible seul ne coupe pas le courant de défaut. PV-0 : ne pas ouvrir en charge. Choisir une cartouche gPV 10 × 38 mm de 30 A maximum. Sa tension doit couvrir le circuit : une cartouche 1000 V ne crée pas un ensemble 1100 V. Isoler avant ouverture ou remplacement ; cartouche séparée. La source DC alimente l’équipement de conversion par la protection fermée. La terre reste reliée hors du trajet de coupure.Source photovoltaïque DCDC + / DC −SRD-30 1P · 30 A max30 A · 1100 V DCCartouche fusible requise séparémentLa cartouche se loge dedans ; pas une seconde protectionEntrée DC de l’onduleurConversion séparéePorte-fusible photovoltaïque SRD-30 unipolaire, 30 A maximum à 1100 V DC, pour cartouche gPV 10 × 38 mm choisie séparément. Le porte-fusible seul ne coupe pas le courant de défaut. PV-0 : ne pas ouvrir en charge. Choisir une cartouche gPV 10 × 38 mm de 30 A maximum. Sa tension doit couvrir le circuit : une cartouche 1000 V ne crée pas un ensemble 1100 V. Isoler avant ouverture ou remplacement ; cartouche séparée. La source DC alimente l’équipement de conversion par la protection fermée. La terre reste reliée hors du trajet de coupure.Source photovoltaïque DCDC + / DC −SRD-30 1P · 30 A max30 A · 1100 V DCCartouche fusible requise séparémentLa cartouche se loge dedans ; pas une seconde protectionEntrée DC de l’onduleurConversion séparée

    DC + · Conducteur protégé par fusiblePE · Toujours relié, jamais coupéDC − · Conducteur de retour reliéInactif / conditionnel

    Schéma de principe, pas un plan d'installation. Les autres équipements et la mise en service doivent être vérifiés.

    Lire l’explication technique

    Porte-fusible photovoltaïque SRD-30 unipolaire, 30 A maximum à 1100 V DC, pour cartouche gPV 10 × 38 mm choisie séparément. Le porte-fusible seul ne coupe pas le courant de défaut. PV-0 : ne pas ouvrir en charge.

    Choisir une cartouche gPV 10 × 38 mm de 30 A maximum. Sa tension doit couvrir le circuit : une cartouche 1000 V ne crée pas un ensemble 1100 V. Isoler avant ouverture ou remplacement ; cartouche séparée.

    La cartouche choisie séparément assure la coupure, pas le porte-fusible. Aucun disjoncteur, parafoudre ou différentiel intégré. La tenue conditionnelle au court-circuit n’est ni le pouvoir de coupure de la cartouche ni une autorisation de manœuvre en charge.

    02 · Caractéristiques

    Valeurs nominales, dimensions et conséquences pratiques.

    Identité de l’appareil

    Référence fabricant

    SRD-30

    Configuration sélectionnée

    1P · 30 A max · 1100 V DC · 10 × 38 mm

    Application du circuit

    DC · PV

    Identifiant de configuration du catalogue

    SRD-30-1P-30A-1100V

    Caractéristiques électriques

    Courant nominal

    30 A

    Tension de fonctionnement

    1100 V DC

    Tenue conditionnelle au court-circuit

    30 kA · protection coordonnée

    Ui / Uimp

    1200 V / 6 kV

    Catégorie d’emploi

    PV-0 · IEC/EN 60947-1 / -3

    Dimensions de la cartouche

    10 × 38 mm

    Dissipation maximale de la cartouche

    4 W

    03 · Repères de choix

    Quatre repères de choix pratiques.

    Adapter le circuit, la fonction et les limites documentées.

    1. 01

      Circuit DC et raccordement

      Choisir une cartouche gPV 10 × 38 mm de 30 A maximum. Sa tension doit couvrir le circuit : une cartouche 1000 V ne crée pas un ensemble 1100 V. Isoler avant ouverture ou remplacement ; cartouche séparée.

    2. 02

      Courant et tension

      Porte-fusible photovoltaïque SRD-30 unipolaire, 30 A maximum à 1100 V DC, pour cartouche gPV 10 × 38 mm choisie séparément. Le porte-fusible seul ne coupe pas le courant de défaut. PV-0 : ne pas ouvrir en charge.

    3. 03

      Coordination des protections

      Tenue conditionnelle au court-circuit de 30 kA dans le tableau fabricant du porte-fusible, avec protection coordonnée. Ce n’est pas une capacité de coupure autonome. Classe gPV, courant, tension et pouvoir de coupure de la cartouche restent distincts. La cartouche choisie séparément assure la coupure, pas le porte-fusible. Aucun disjoncteur, parafoudre ou différentiel intégré. La tenue conditionnelle au court-circuit n’est ni le pouvoir de coupure de la cartouche ni une autorisation de manœuvre en charge.

    4. 04

      Montage et raccordements

      Rail DIN 35 mm ; porte-fusible unipolaire 10 × 38 mm. Catégorie PV-0 ; dissipation admissible de la cartouche 4 W maximum et Uimp 6 kV. Suivre le plan et isoler avant accès.

    04 · Documentation

    Conserver la traçabilité de la référence exacte.

    Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.

    05 · Compléter le système

    Accessoires et équipements complémentaires dans une seule demande.

    Les équipements distincts sont choisis selon l’installation ; aucun équipement complémentaire n’est ajouté automatiquement à votre demande.

    Aucun équipement complémentaire sélectionné automatiquement. Les protections distinctes et accessoires sont choisis selon l’installation.
