Commute le chemin d’alimentation pris en charge
Détecte la perte du réseau et l’isole avant le fonctionnement en secours pris en charge.
Les performances de transfert dépendent de l’onduleur compatible exact, du micrologiciel et des réglages.
Huawei FusionSolarPremium

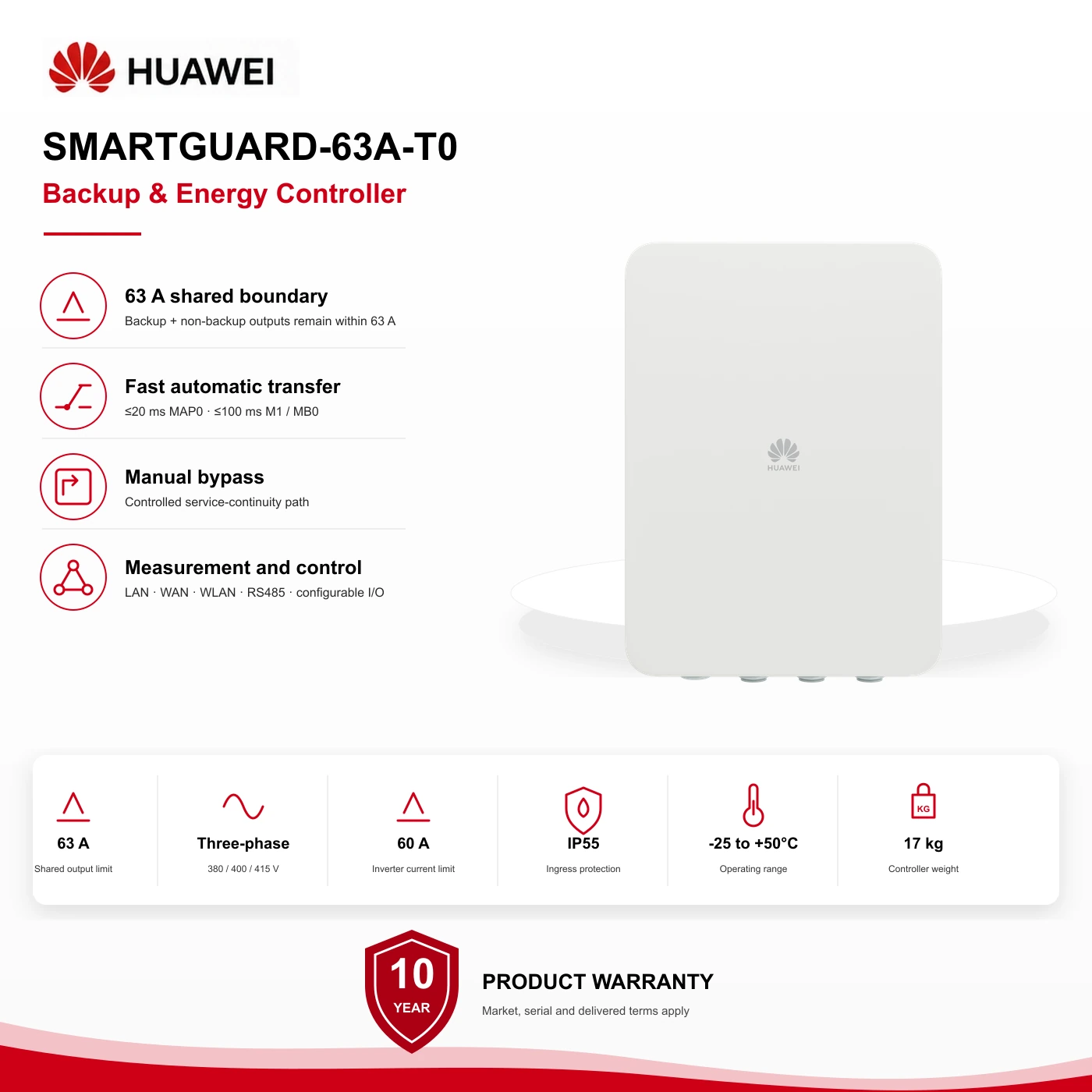

Contrôleur triphasé de secours et de gestion d’énergie Huawei SmartGuard 63 A
Référence exacte · SMARTGUARD-63A-T0
La couche de commutation, de mesure et de gestion de l’énergie entre le réseau, l’onduleur Huawei compatible, les circuits secourus sélectionnés et la distribution ordinaire non secourue.
- Limite de courant gérée
- 63 A
La somme des courants des sorties secourues et non secourues doit rester dans la limite de 63 A.
- Limite de courant de l’onduleur
- 60 A maximum
L’onduleur compatible raccordé et les conducteurs doivent respecter la limite d’entrée documentée.
- Transfert automatique
- ≤20 ms MAP0 · ≤100 ms M1 / MB0
L’onduleur exact, son micrologiciel, les réglages et l’architecture déterminent la condition applicable.
- Architecture de l’alimentation du site
- 380 / 400 / 415 V · L1/L2/L3/N+PE
La disponibilité des phases en secours dépend toujours de l’association entre l’onduleur et le dispositif de commutation.
- Mesure et commande
- LAN · WAN · WLAN · RS485 · E/S
L’attribution des accès à la mise en service et les documents du projet restent inclus dans la remise du dossier.
Ne choisissez pas SmartGuard sur la seule base de 63 A. Vérifiez la compatibilité de l’onduleur et de son micrologiciel, l’alimentation du site et la répartition des charges, l’architecture du stockage, le fonctionnement du secours par phase et les documents de mise en service.
Prix confirmé sur devis
Le devis écrit confirme la référence exacte, les accessoires nécessaires, la compatibilité, la livraison et les conditions commerciales.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
SmartGuard achemine et mesure la puissance entre le réseau, un onduleur Huawei compatible et les circuits séparés du site. Il détecte les coupures et isole le réseau avant le fonctionnement en secours pris en charge. Ce n’est ni un onduleur, ni une batterie, ni un chargeur, ni un dispositif de secours sans limite pour tout le site.
Applications adaptées
- Systèmes de secours Huawei MAP0 compatibles
- Systèmes de secours Huawei M1 ou MB0 compatibles
- Sites nécessitant une séparation avec mesure entre circuits secourus et non secourus
Pourquoi ReneWave peut le présélectionner
- Réunit commutation automatique, bypass manuel et mesure de l’énergie.
- Maintient des sorties secourues et non secourues distinctes.
- Prend en charge la mise en service et le suivi connectés à FusionSolar.
Fonctions intégrées
Quatre fonctions à examiner avant les caractéristiques principales.
Mesure les flux d’énergie du site
La mesure intégrée permet la gestion de l’énergie Huawei compatible.
Huawei annonce une précision de mesure de l’énergie de ±1 % dans les conditions indiquées.
Sépare les circuits protégés
Les sorties secourues et non secourues restent distinctes dans un même périmètre de distribution contrôlé.
Leur courant de sortie total reste limité à 63 A.
Permet un bypass manuel
Un chemin manuel permet une continuité de service maîtrisée.
L’utilisation du bypass et l’isolement suivent le câblage et la procédure de service approuvés.
Place dans le système
Circuits secourus sélectionnés, commandés séparément.
La disponibilité et la capacité des phases en secours sont déterminées par l’association exacte de l’onduleur et de SmartGuard. MB0 conserve sa limite de secours sur une seule phase sélectionnée.
L’alimentation du réseau entre dans SmartGuard et dessert la distribution secourue sélectionnée ainsi que les charges ordinaires non secourues, dans la limite commune de 63 A.
Lire l’explication technique
La couche de commutation, de mesure et de gestion de l’énergie d’une architecture de secours Huawei vérifiée.
SmartGuard sépare les circuits secourus sélectionnés de la distribution ordinaire non secourue, détecte la perte du réseau et l’isole avant le fonctionnement en secours pris en charge. Il n’effectue aucune conversion de puissance.
Choix du système
L’onduleur exact, le micrologiciel, le stockage, le fonctionnement du secours par phase, les protections, la répartition des charges et tout ATS de groupe électrogène sont vérifiés ensemble avant le devis.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Limites électriques
- Système
Triphasé L1/L2/L3/N+PE
- Tension nominale
380 / 400 / 415 V
- Courant réseau maximal
63 A
- Courant onduleur maximal
60 A
- Sortie de secours maximale
63 A
- Limite de sortie cumulée
Secouru + non secouru ≤63 A
Commutation et commande
- Condition de transfert MAP0
≤20 ms avec équipements compatibles
- Condition de transfert M1 / MB0
≤100 ms avec équipements compatibles
- Bypass
Bypass manuel
- Mesurer
Intégrée · précision annoncée ±1 %
- Communications
LAN / WAN / WLAN / RS485 / E/S configurables
Coffret
- Dimensions
490 × 600 × 170 mm
- Masse
17 kg sans plaque de fixation
- Indice de protection
IP55
- Refroidissement
Convection naturelle
- Température de fonctionnement
-25 °C à +50 °C · déclassement applicable
03 · À confirmer avant devis
Quatre vérifications avant de proposer cette référence.
ReneWave vérifie le contexte électrique, les équipements raccordés, les conditions d’installation et la configuration avant d’intégrer la référence exacte au devis écrit.
- 01
Onduleur et micrologiciel
Vérifiez la référence exacte MAP0, M1 ou MB0, le micrologiciel, les limites de mise en parallèle et la condition de transfert applicable.
- 02
Alimentation et répartition des charges
Vérifiez l’alimentation 380/400/415 V, les circuits sélectionnés, la disponibilité des phases et la limite de sortie cumulée de 63 A.
- 03
Architecture de stockage et de secours
Vérifiez la compatibilité du stockage, la capacité de secours par phase, les protections et tout ATS séparé et approuvé pour le groupe électrogène.
- 04
Installation et dossiers
Vérifiez l’emplacement du boîtier, le déclassement, la procédure de bypass, le câblage, la propriété du compte FusionSolar, le micrologiciel et le document de garantie livré.
04 · Documents et garantie
Conserver la traçabilité de la référence exacte.
Les documents présentés facilitent le choix et la remise de l’équipement. La commande acceptée et le document de garantie applicable du fabricant font foi.
Fiche technique SmartGuard-63A-T0 / AUT0fiche technique · Monde / EMEA · AnglaisÉdition actuelle vérifiée · famille de produits
Manuel d’utilisation SmartGuard-63A-T0 / AUT0manuel · Monde / Maroc · FrançaisÉdition actuelle vérifiée · famille de produits
Politique de garantie Huawei Residential Smart PV V2.1garantie · Politique mondiale · conditions propres à la commande applicables · AnglaisÉdition 04 · 2025-11-30 · famille de produits
Référence de garantie du fabricant
10 ans
- Garantie produit du fabricant soumise à l’éligibilité selon la politique Huawei, au marché, au numéro de série, à la date de vente et aux conditions livrées.
- Le service client ReneWave gère les documents conservés et le circuit de traitement du dossier.
05 · Compléter le système
Accessoires et équipements complémentaires dans une seule demande.
Sélectionnez les équipements complémentaires utiles. ReneWave vérifie les quantités et la compatibilité avant leur intégration au devis écrit.
Aucun équipement complémentaire n’est présenté pour cette référence. Les accessoires nécessaires sont confirmés lors du devis.
