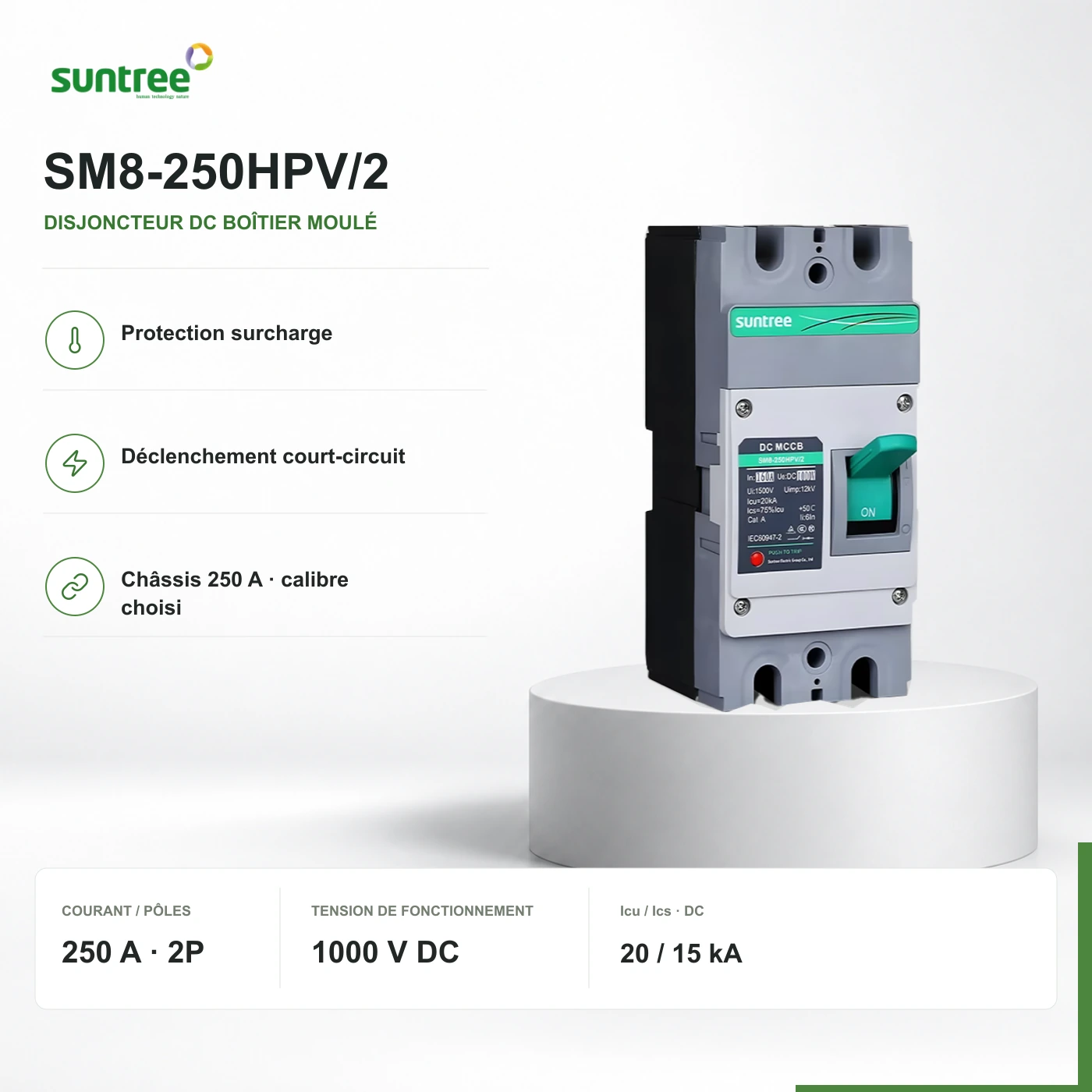

SM8-250HPV/2 : vue authentifiée de la série, marquages d’origine conservés ; ce n’est pas une photo de la configuration 250 A · 1000 V DC choisie. Valeurs issues du document fabricant ; configuration livrée identifiée au devis.
    SM8-250HPV/2 : vue authentifiée de la série, marquages d’origine conservés ; ce n’est pas une photo de la configuration 250 A · 1000 V DC choisie. Valeurs issues du document fabricant ; configuration livrée identifiée au devis.
    SuntreeÉconomique

    Suntree SM8-250HPV/2 · 2P · 250 A · 1000 V DC

    Référence exacte · SM8-250HPV/2

    Disjoncteur DC boîtier moulé SM8-250HPV/2 : châssis 250 A, courant nominal 250 A, deux pôles à 1000 V DC. Protection surcharge et court-circuit instantané ; aucune courbe C revendiquée.

    Courant nominal
    250 A
    Tension de fonctionnement
    1000 V DC
    Icu
    20 kA · 1000 V DC · 2P · IEC 60947-2

    Coupure DC des surcharges et courts-circuits selon le raccordement et les capacités documentés. Aucune protection différentielle ou contre les surtensions. Le châssis 250 A n’est pas le courant de déclenchement choisi ; valeurs AC et autres montages SM8 exclus.

    Prix confirmé sur devis

    Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste de la responsabilité de l’installateur.

    Disponibilité confirmée dans votre devis écrit

    1

    01 · Rôle du produit

    Le rôle de ce produit dans le système.

    Disjoncteur DC boîtier moulé SM8-250HPV/2 : châssis 250 A, courant nominal 250 A, deux pôles à 1000 V DC. Protection surcharge et court-circuit instantané ; aucune courbe C revendiquée.

    Applications adaptées

    • Circuits de protection photovoltaïque DC sélectionnés.

    Pourquoi ReneWave peut le présélectionner

    • Disjoncteur DC boîtier moulé SM8-250HPV/2 : châssis 250 A, courant nominal 250 A, deux pôles à 1000 V DC. Protection surcharge et court-circuit instantané ; aucune courbe C revendiquée.

    Place dans le système

    Protection surintensité DC : vue unifilaire de principe.

    Utiliser le raccordement alimentation/charge bipolaire documenté, un pôle par conducteur DC. Respecter le sens des bornes et l’amont/aval ; le fonctionnement en polarité inversée n’est pas revendiqué. PE reste hors coupure. Coupure DC des surcharges et courts-circuits selon le raccordement et les capacités documentés. Aucune protection différentielle ou contre les surtensions. Le châssis 250 A n’est pas le courant de déclenchement choisi ; valeurs AC et autres montages SM8 exclus.

    La source DC alimente l’équipement de conversion par la protection fermée. La terre reste reliée hors du trajet de coupure.

    Disjoncteur DC boîtier moulé SM8-250HPV/2 : châssis 250 A, courant nominal 250 A, deux pôles à 1000 V DC. Protection surcharge et court-circuit instantané ; aucune courbe C revendiquée. Utiliser le raccordement alimentation/charge bipolaire documenté, un pôle par conducteur DC. Respecter le sens des bornes et l’amont/aval ; le fonctionnement en polarité inversée n’est pas revendiqué. PE reste hors coupure. La source DC alimente l’équipement de conversion par la protection fermée. La terre reste reliée hors du trajet de coupure.Source photovoltaïque DCDC + / DC −SM8-250HPV/2 2P · 250 A250 A · 1000 V DCÉquipement DC séparéSectionnement / coordinationEntrée DC de l’onduleurConversion séparéeDisjoncteur DC boîtier moulé SM8-250HPV/2 : châssis 250 A, courant nominal 250 A, deux pôles à 1000 V DC. Protection surcharge et court-circuit instantané ; aucune courbe C revendiquée. Utiliser le raccordement alimentation/charge bipolaire documenté, un pôle par conducteur DC. Respecter le sens des bornes et l’amont/aval ; le fonctionnement en polarité inversée n’est pas revendiqué. PE reste hors coupure. La source DC alimente l’équipement de conversion par la protection fermée. La terre reste reliée hors du trajet de coupure.Source photovoltaïque DCDC + / DC −SM8-250HPV/2 2P · 250 A250 A · 1000 V DCÉquipement DC séparéSectionnement / coordinationEntrée DC de l’onduleurConversion séparéeDisjoncteur DC boîtier moulé SM8-250HPV/2 : châssis 250 A, courant nominal 250 A, deux pôles à 1000 V DC. Protection surcharge et court-circuit instantané ; aucune courbe C revendiquée. Utiliser le raccordement alimentation/charge bipolaire documenté, un pôle par conducteur DC. Respecter le sens des bornes et l’amont/aval ; le fonctionnement en polarité inversée n’est pas revendiqué. PE reste hors coupure. La source DC alimente l’équipement de conversion par la protection fermée. La terre reste reliée hors du trajet de coupure.Source photovoltaïque DCDC + / DC −SM8-250HPV/2 2P · 250 A250 A · 1000 V DCÉquipement DC séparéSectionnement / coordinationEntrée DC de l’onduleurConversion séparée

    DC + / DC −PE · Toujours relié, jamais coupéInactif / conditionnel

    Schéma de principe, pas un plan d'installation. Les autres équipements et la mise en service doivent être vérifiés.

    Lire l’explication technique

    Disjoncteur DC boîtier moulé SM8-250HPV/2 : châssis 250 A, courant nominal 250 A, deux pôles à 1000 V DC. Protection surcharge et court-circuit instantané ; aucune courbe C revendiquée.

    Utiliser le raccordement alimentation/charge bipolaire documenté, un pôle par conducteur DC. Respecter le sens des bornes et l’amont/aval ; le fonctionnement en polarité inversée n’est pas revendiqué. PE reste hors coupure.

    Coupure DC des surcharges et courts-circuits selon le raccordement et les capacités documentés. Aucune protection différentielle ou contre les surtensions. Le châssis 250 A n’est pas le courant de déclenchement choisi ; valeurs AC et autres montages SM8 exclus.

    02 · Caractéristiques

    Valeurs nominales, dimensions et conséquences pratiques.

    Identité de l’appareil

    Référence fabricant

    SM8-250HPV/2

    Configuration sélectionnée

    2P · 250 A · 1000 V DC · châssis 250 A

    Application du circuit

    DC · PV

    Identifiant de configuration du catalogue

    SM8-250HPV-2P-250A-1000V

    Caractéristiques électriques

    Courant nominal

    250 A

    Tension de fonctionnement

    1000 V DC

    Icu

    20 kA · 1000 V DC · 2P · IEC 60947-2

    Ics

    15 kA · 75% Icu · 1000 V DC · 2P

    Courant de châssis

    250 A

    Seuil instantané

    1500 A · 6 × In

    Ui

    1500 V DC

    Déclenchement

    Surcharge + court-circuit instantané

    03 · Repères de choix

    Quatre repères de choix pratiques.

    Adapter le circuit, la fonction et les limites documentées.

    1. 01

      Circuit DC et raccordement

      Utiliser le raccordement alimentation/charge bipolaire documenté, un pôle par conducteur DC. Respecter le sens des bornes et l’amont/aval ; le fonctionnement en polarité inversée n’est pas revendiqué. PE reste hors coupure.

    2. 02

      Courant et tension

      Disjoncteur DC boîtier moulé SM8-250HPV/2 : châssis 250 A, courant nominal 250 A, deux pôles à 1000 V DC. Protection surcharge et court-circuit instantané ; aucune courbe C revendiquée.

    3. 03

      Coordination des protections

      Icu 20 kA et Ics 15 kA (75 % d’Icu) à 1000 V DC pour SM8-250HPV/2 uniquement. La colonne bipolaire du manuel 2020.01.V2 fait référence ; ne pas reprendre les capacités tripolaires ou quadripolaires. Coupure DC des surcharges et courts-circuits selon le raccordement et les capacités documentés. Aucune protection différentielle ou contre les surtensions. Le châssis 250 A n’est pas le courant de déclenchement choisi ; valeurs AC et autres montages SM8 exclus.

    4. 04

      Montage et raccordements

      Montage fixe : vis M4 × 55 et plan d’installation bipolaire. Respecter la distance d’arc documentée de 80 mm. Visserie de raccordement et éventuel adaptateur DIN non déclarés inclus.

    04 · Documentation

    Conserver la traçabilité de la référence exacte.

    Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.

    05 · Compléter le système

    Accessoires et équipements complémentaires dans une seule demande.

    Les équipements distincts sont choisis selon l’installation ; aucun équipement complémentaire n’est ajouté automatiquement à votre demande.

    Aucun équipement complémentaire sélectionné automatiquement. Les protections distinctes et accessoires sont choisis selon l’installation.
