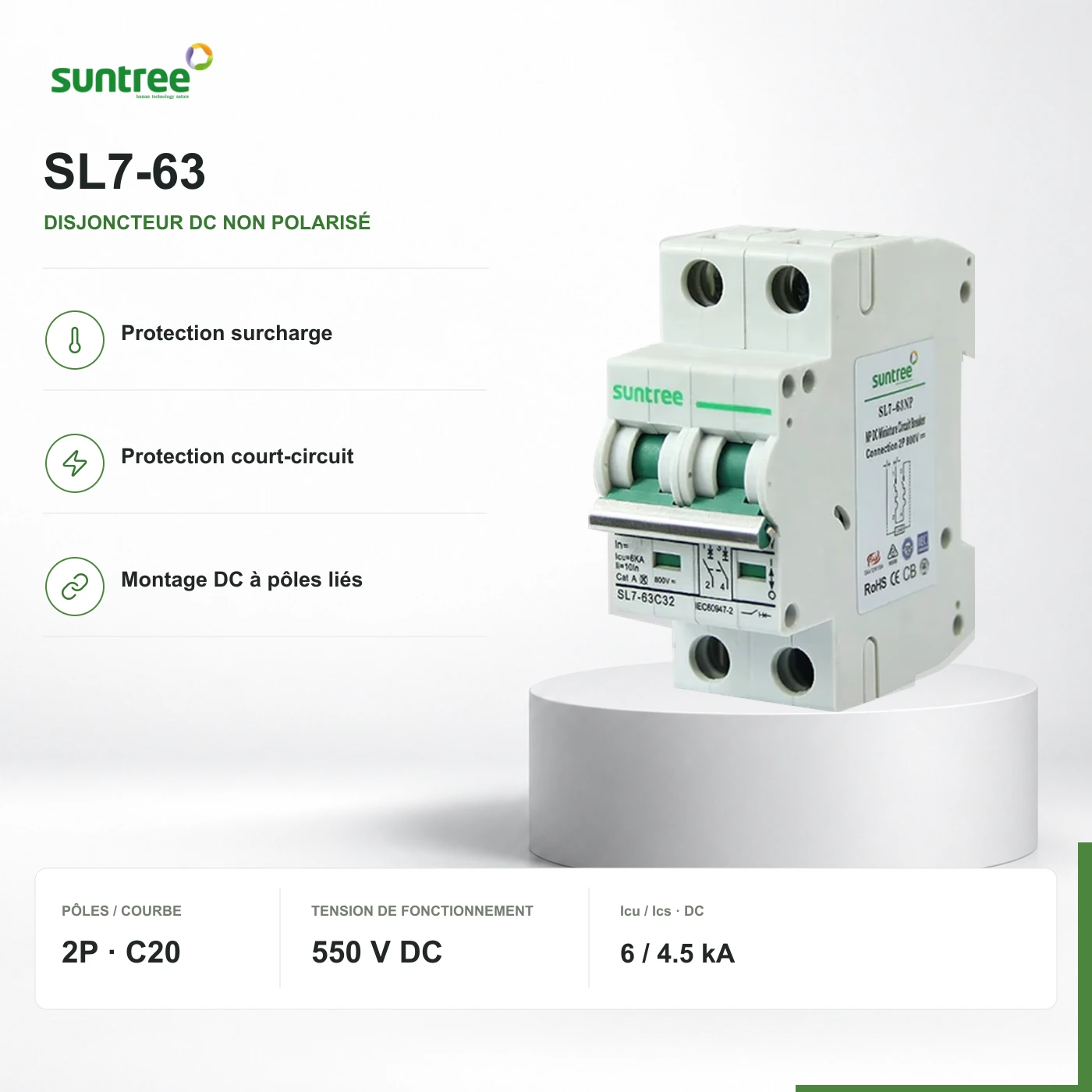

SL7-63 : vue authentifiée de la série, marquages d’origine conservés ; ce n’est pas une photo de la configuration 20 A · 550 V DC choisie. Valeurs issues du document fabricant ; configuration livrée identifiée au devis.
    SL7-63 : vue authentifiée de la série, marquages d’origine conservés ; ce n’est pas une photo de la configuration 20 A · 550 V DC choisie. Valeurs issues du document fabricant ; configuration livrée identifiée au devis.
    SuntreeÉconomique

    Suntree SL7-63 · 2P · C20 · 550 V DC

    Référence exacte · SL7-63

    Disjoncteur SL7-63 non polarisé 2P C20, configuration documentée 550 V DC. Le déclenchement magnétothermique protège contre les surcharges et courts-circuits répondant aux conditions de coupure.

    Courant nominal
    20 A
    Tension de fonctionnement
    550 V DC
    Icu
    6 kA · 550 V DC · 2P · SL7 NP

    Protection supplémentaire DC contre les surintensités dans un équipement, lorsque la protection du circuit de dérivation est déjà assurée ou non requise par la conception applicable. Ne remplace pas universellement cette protection. Aucune protection différentielle, protection contre les surtensions ou valeur AC n’est implicite. Cette révision blanche SL7-63 non polarisée n’est pas la SL7N-63 grise ; les pouvoirs de coupure selon la tension diffèrent.

    Prix confirmé sur devis

    Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste de la responsabilité de l’installateur.

    Disponibilité confirmée dans votre devis écrit

    1

    01 · Rôle du produit

    Le rôle de ce produit dans le système.

    Disjoncteur SL7-63 non polarisé 2P C20, configuration documentée 550 V DC. Le déclenchement magnétothermique protège contre les surcharges et courts-circuits répondant aux conditions de coupure.

    Applications adaptées

    • Circuits de protection photovoltaïque DC sélectionnés.

    Pourquoi ReneWave peut le présélectionner

    • Disjoncteur SL7-63 non polarisé 2P C20, configuration documentée 550 V DC. Le déclenchement magnétothermique protège contre les surcharges et courts-circuits répondant aux conditions de coupure.

    Place dans le système

    Protection surintensité DC : vue unifilaire de principe.

    Deux pôles liés, un sur chaque conducteur DC. Cette révision SL7 non polarisée accepte les deux sens de polarité ; le montage bipolaire documenté et la limite de tension restent obligatoires. Protection supplémentaire DC contre les surintensités dans un équipement, lorsque la protection du circuit de dérivation est déjà assurée ou non requise par la conception applicable. Ne remplace pas universellement cette protection. Aucune protection différentielle, protection contre les surtensions ou valeur AC n’est implicite. Cette révision blanche SL7-63 non polarisée n’est pas la SL7N-63 grise ; les pouvoirs de coupure selon la tension diffèrent.

    La source DC alimente l’équipement de conversion par la protection fermée. La terre reste reliée hors du trajet de coupure.

    Disjoncteur SL7-63 non polarisé 2P C20, configuration documentée 550 V DC. Le déclenchement magnétothermique protège contre les surcharges et courts-circuits répondant aux conditions de coupure. Deux pôles liés, un sur chaque conducteur DC. Cette révision SL7 non polarisée accepte les deux sens de polarité ; le montage bipolaire documenté et la limite de tension restent obligatoires. La source DC alimente l’équipement de conversion par la protection fermée. La terre reste reliée hors du trajet de coupure.Source photovoltaïque DCDC + / DC −SL7-63 2P · C20 · NP20 A · 550 V DCÉquipement DC séparéSectionnement / coordinationEntrée DC de l’onduleurConversion séparéeDisjoncteur SL7-63 non polarisé 2P C20, configuration documentée 550 V DC. Le déclenchement magnétothermique protège contre les surcharges et courts-circuits répondant aux conditions de coupure. Deux pôles liés, un sur chaque conducteur DC. Cette révision SL7 non polarisée accepte les deux sens de polarité ; le montage bipolaire documenté et la limite de tension restent obligatoires. La source DC alimente l’équipement de conversion par la protection fermée. La terre reste reliée hors du trajet de coupure.Source photovoltaïque DCDC + / DC −SL7-63 2P · C20 · NP20 A · 550 V DCÉquipement DC séparéSectionnement / coordinationEntrée DC de l’onduleurConversion séparéeDisjoncteur SL7-63 non polarisé 2P C20, configuration documentée 550 V DC. Le déclenchement magnétothermique protège contre les surcharges et courts-circuits répondant aux conditions de coupure. Deux pôles liés, un sur chaque conducteur DC. Cette révision SL7 non polarisée accepte les deux sens de polarité ; le montage bipolaire documenté et la limite de tension restent obligatoires. La source DC alimente l’équipement de conversion par la protection fermée. La terre reste reliée hors du trajet de coupure.Source photovoltaïque DCDC + / DC −SL7-63 2P · C20 · NP20 A · 550 V DCÉquipement DC séparéSectionnement / coordinationEntrée DC de l’onduleurConversion séparée

    DC + / DC −PE · Toujours relié, jamais coupéInactif / conditionnel

    Schéma de principe, pas un plan d'installation. Les autres équipements et la mise en service doivent être vérifiés.

    Lire l’explication technique

    Disjoncteur SL7-63 non polarisé 2P C20, configuration documentée 550 V DC. Le déclenchement magnétothermique protège contre les surcharges et courts-circuits répondant aux conditions de coupure.

    Deux pôles liés, un sur chaque conducteur DC. Cette révision SL7 non polarisée accepte les deux sens de polarité ; le montage bipolaire documenté et la limite de tension restent obligatoires.

    Protection supplémentaire DC contre les surintensités dans un équipement, lorsque la protection du circuit de dérivation est déjà assurée ou non requise par la conception applicable. Ne remplace pas universellement cette protection. Aucune protection différentielle, protection contre les surtensions ou valeur AC n’est implicite. Cette révision blanche SL7-63 non polarisée n’est pas la SL7N-63 grise ; les pouvoirs de coupure selon la tension diffèrent.

    02 · Caractéristiques

    Valeurs nominales, dimensions et conséquences pratiques.

    Identité de l’appareil

    Référence fabricant

    SL7-63

    Configuration sélectionnée

    2P · NP · C20 · 550 V DC

    Application du circuit

    DC · PV

    Identifiant de configuration du catalogue

    SL7-63-NP-2P-C20-550V

    Caractéristiques électriques

    Courant nominal

    20 A

    Tension de fonctionnement

    550 V DC

    Icu

    6 kA · 550 V DC · 2P · SL7 NP

    Ics

    4.5 kA · 75% Icu · 550 V DC · 2P

    Déclenchement

    Magnétothermique · courbe C

    Ui / Uimp

    800 V DC / 4 kV

    03 · Repères de choix

    Quatre repères de choix pratiques.

    Adapter le circuit, la fonction et les limites documentées.

    1. 01

      Circuit DC et raccordement

      Deux pôles liés, un sur chaque conducteur DC. Cette révision SL7 non polarisée accepte les deux sens de polarité ; le montage bipolaire documenté et la limite de tension restent obligatoires.

    2. 02

      Courant et tension

      Disjoncteur SL7-63 non polarisé 2P C20, configuration documentée 550 V DC. Le déclenchement magnétothermique protège contre les surcharges et courts-circuits répondant aux conditions de coupure.

    3. 03

      Coordination des protections

      Icu 6 kA et Ics 4,5 kA (75 % d’Icu) pour la configuration SL7 non polarisée 2P / 550 V DC documentée. Ne pas reprendre le tableau SL7N ni une valeur Icn AC. Protection supplémentaire DC contre les surintensités dans un équipement, lorsque la protection du circuit de dérivation est déjà assurée ou non requise par la conception applicable. Ne remplace pas universellement cette protection. Aucune protection différentielle, protection contre les surtensions ou valeur AC n’est implicite. Cette révision blanche SL7-63 non polarisée n’est pas la SL7N-63 grise ; les pouvoirs de coupure selon la tension diffèrent.

    4. 04

      Montage et raccordements

      Rail DIN 35 mm ; 80 × 35 × 71 mm. Serrage des bornes du fabricant : 2,0 N·m. À 20 A, respecter la section documentée et les conditions d’installation.

    04 · Documentation

    Conserver la traçabilité de la référence exacte.

    Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.

    05 · Compléter le système

    Accessoires et équipements complémentaires dans une seule demande.

    Les équipements distincts sont choisis selon l’installation ; aucun équipement complémentaire n’est ajouté automatiquement à votre demande.

    Aucun équipement complémentaire sélectionné automatiquement. Les protections distinctes et accessoires sont choisis selon l’installation.
