ABB S803P-C80 · données techniquesFiche technique · International · AnglaisExport de la page produit ABB · 2026-09-30 · référence exacte
ABBÉconomique

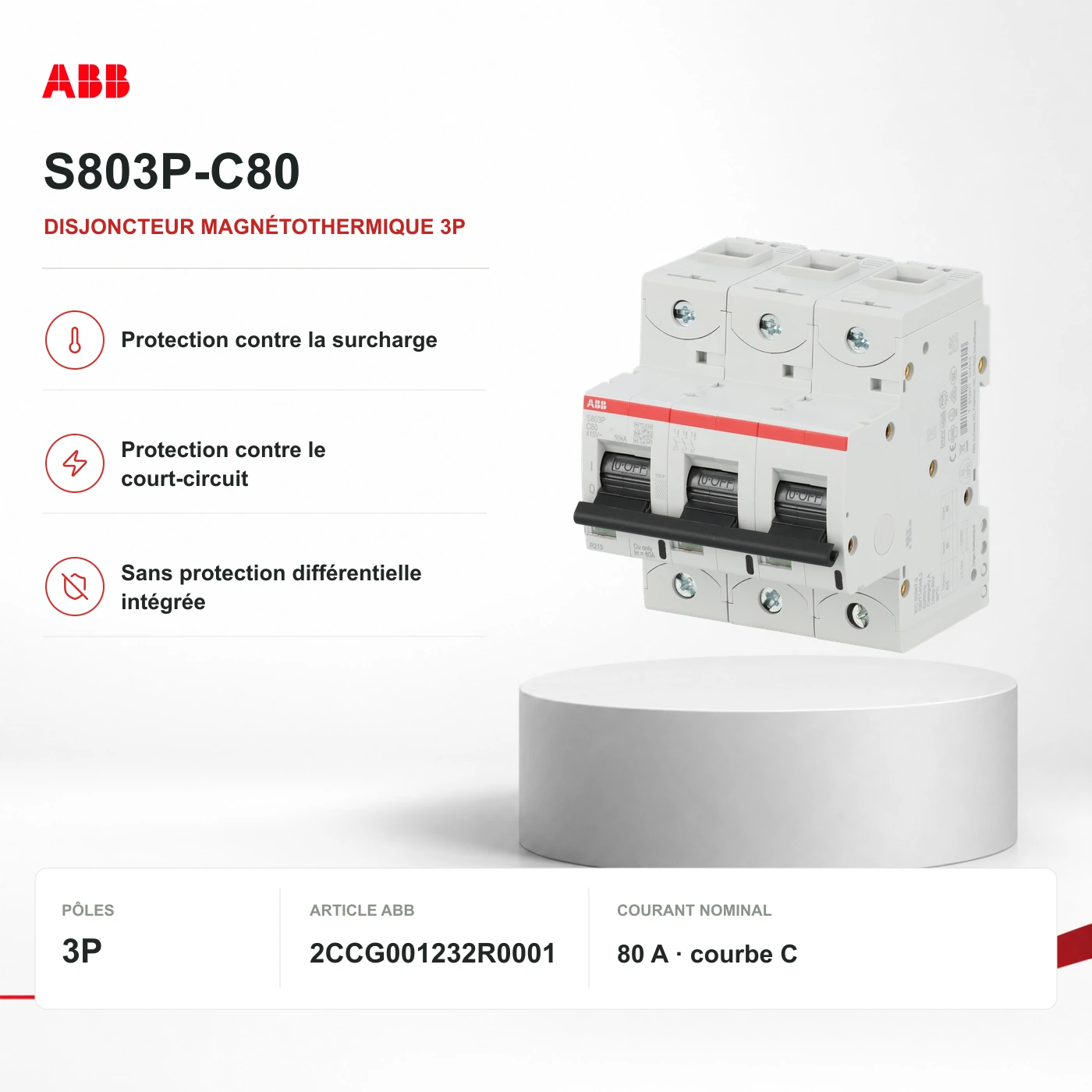

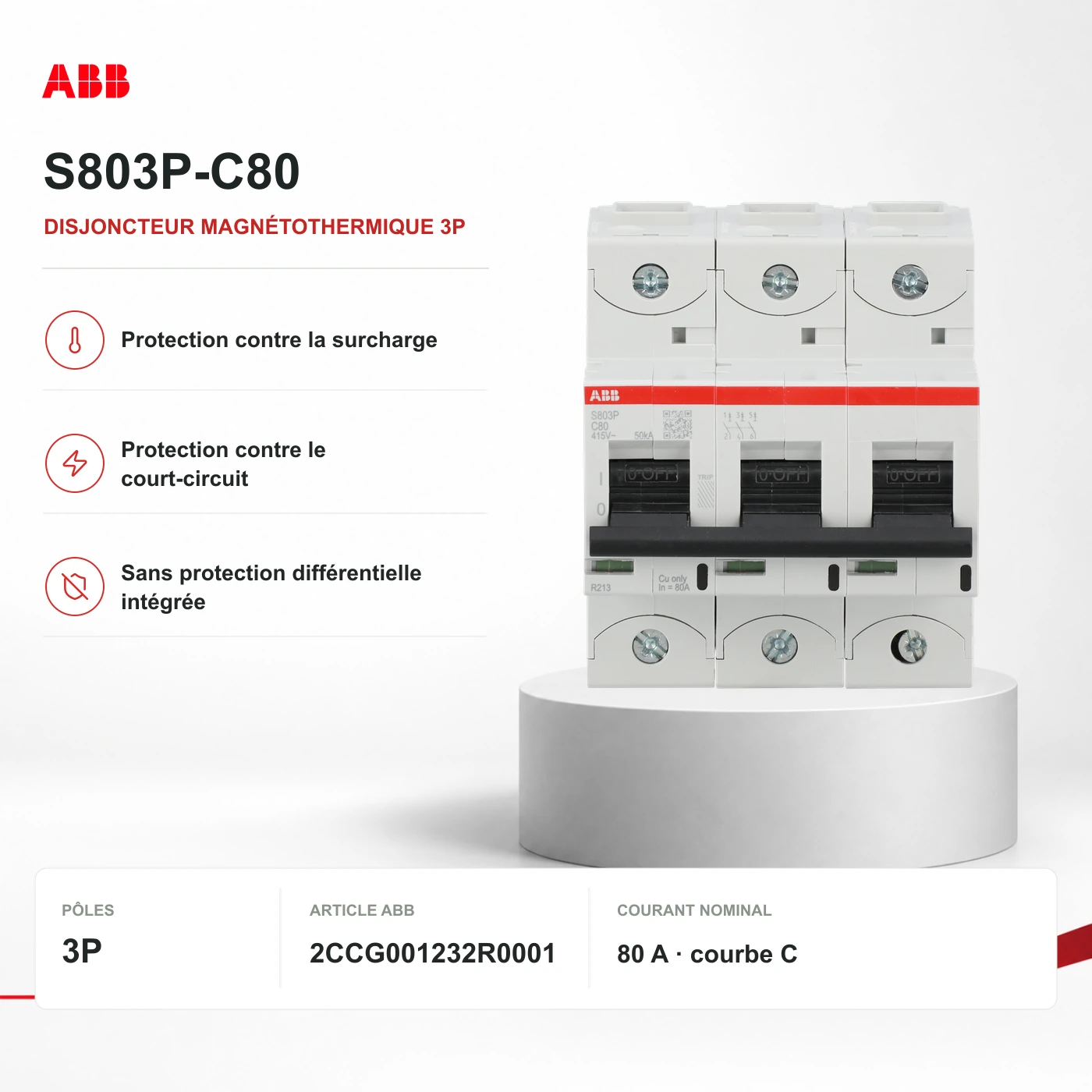

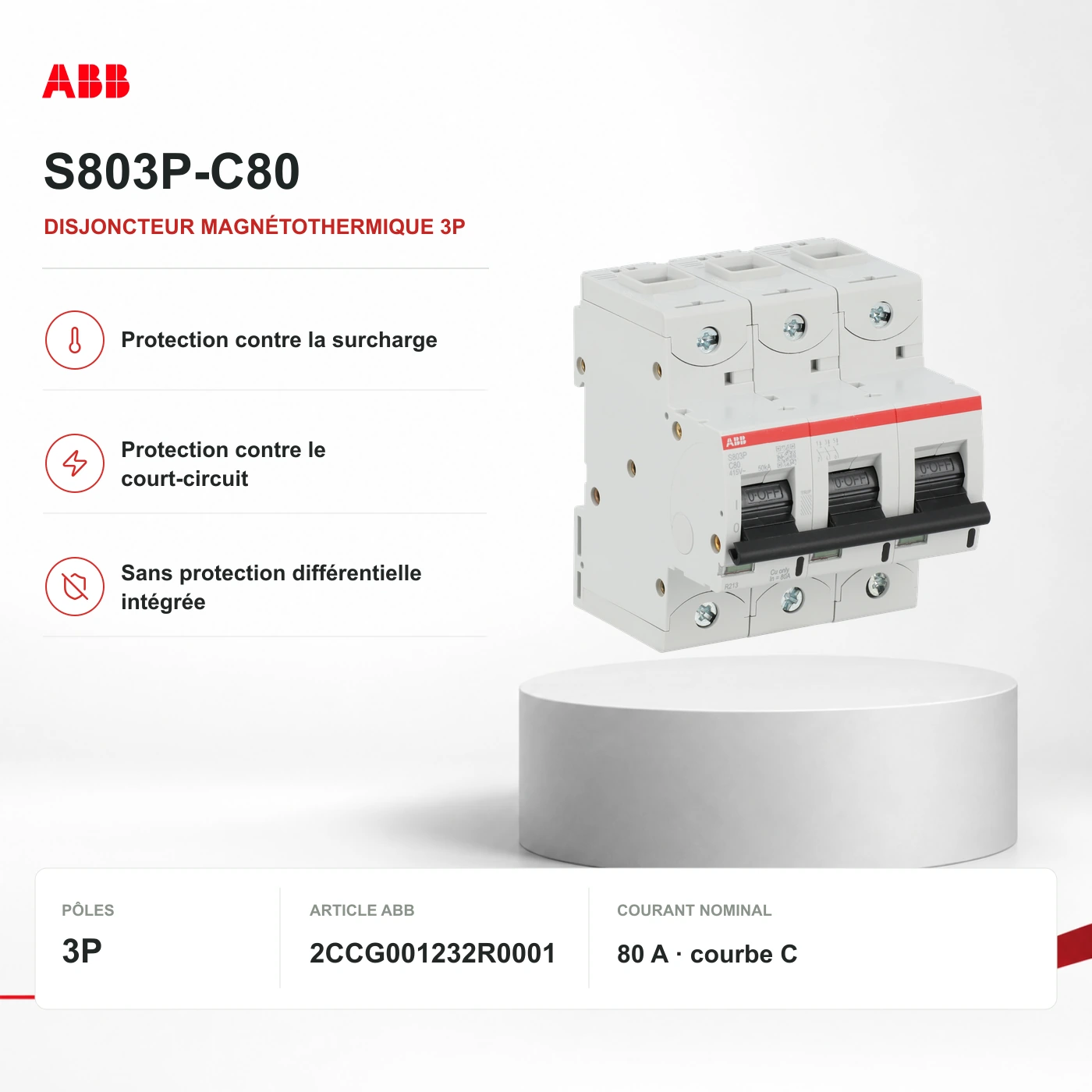

ABB S803P-C80 · disjoncteur 3P magnétothermique
Référence exacte · S803P-C80
Protège le circuit sélectionné contre la surcharge et le court-circuit. Le calibre et la courbe doivent convenir à la charge, aux conducteurs et à l’installation.
- Fonction de protection
- Protection magnétothermique surcharge et court-circuit
- Pôles
- 3
- Courant nominal
- 80 A · courbe C
Sans protection différentielle intégrée. Prévoir une protection séparée contre les fuites à la terre si nécessaire.
Prix confirmé sur devis
Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste à la charge de l’installateur.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
Protège le circuit sélectionné contre la surcharge et le court-circuit. Le calibre et la courbe doivent convenir à la charge, aux conducteurs et à l’installation.
Applications adaptées
- Circuits triphasés tertiaires ou d’équipements sélectionnés.
Pourquoi ReneWave peut le présélectionner
- Protège le circuit sélectionné contre la surcharge et le court-circuit. Le calibre et la courbe doivent convenir à la charge, aux conducteurs et à l’installation.
Position dans le circuit
Circuit AC triphasé : vue unifilaire de principe.
Sans protection différentielle intégrée. Prévoir une protection séparée contre les fuites à la terre si nécessaire.
Le circuit triphasé sélectionné est alimenté à travers le dispositif fermé. Les autres équipements sont illustratifs, non inclus et non recommandés automatiquement.
Lire l’explication technique
Sans protection différentielle intégrée. Prévoir une protection séparée contre les fuites à la terre si nécessaire.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Identification de l’appareil
- Référence ABB
S803P-C80
- Code article ABB
2CCG001232R0001
- Fonction de protection
Protection magnétothermique surcharge et court-circuit
- Pôles
3
- Courant nominal
80 A · courbe C
- Tension assignée d’emploi
400 V AC · IEC/EN 60898-1; 690 V AC · IEC/EN 60947-2
Pouvoir de coupure par tension
- Icn · IEC/EN 60898-1
25 kA · 400 V AC
- Icu · IEC/EN 60947-2
50 kA · 415 V AC; 30 kA · 440 V AC; 15 kA · 500 V AC; 6 kA · 690 V AC
- Ics · IEC/EN 60947-2
40 kA · 240 / 415 V AC
03 · Repères de choix
Quatre repères de choix pratiques.
Choisir selon le circuit, la charge et les conditions de défaut. Demander un devis pour la référence exacte sélectionnée.
- 01
Configuration des pôles
Trois pôles protégés pour L1, L2 et L3. Aucun pôle neutre : ne pas le substituer à un dispositif 3P+N ou 4P.
- 02
Calibre et déclenchement
Protège le circuit sélectionné contre la surcharge et le court-circuit. Le calibre et la courbe doivent convenir à la charge, aux conducteurs et à l’installation.
- 03
Tension et pouvoir de coupure
Comparer le courant de court-circuit présumé au pouvoir de coupure à la tension et selon la norme applicables. Icn, Icu et Ics sont distincts et non interchangeables.
- 04
Montage et raccordement
Montage sur rail DIN ; respecter les sections admises et le couple de serrage du document ABB.
04 · Documentation
Conserver la traçabilité de la référence exacte.
Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.
ABB S800 · notice d’installationInstallation · International · Multilingue2CCC413016M0008 · famille de produits
