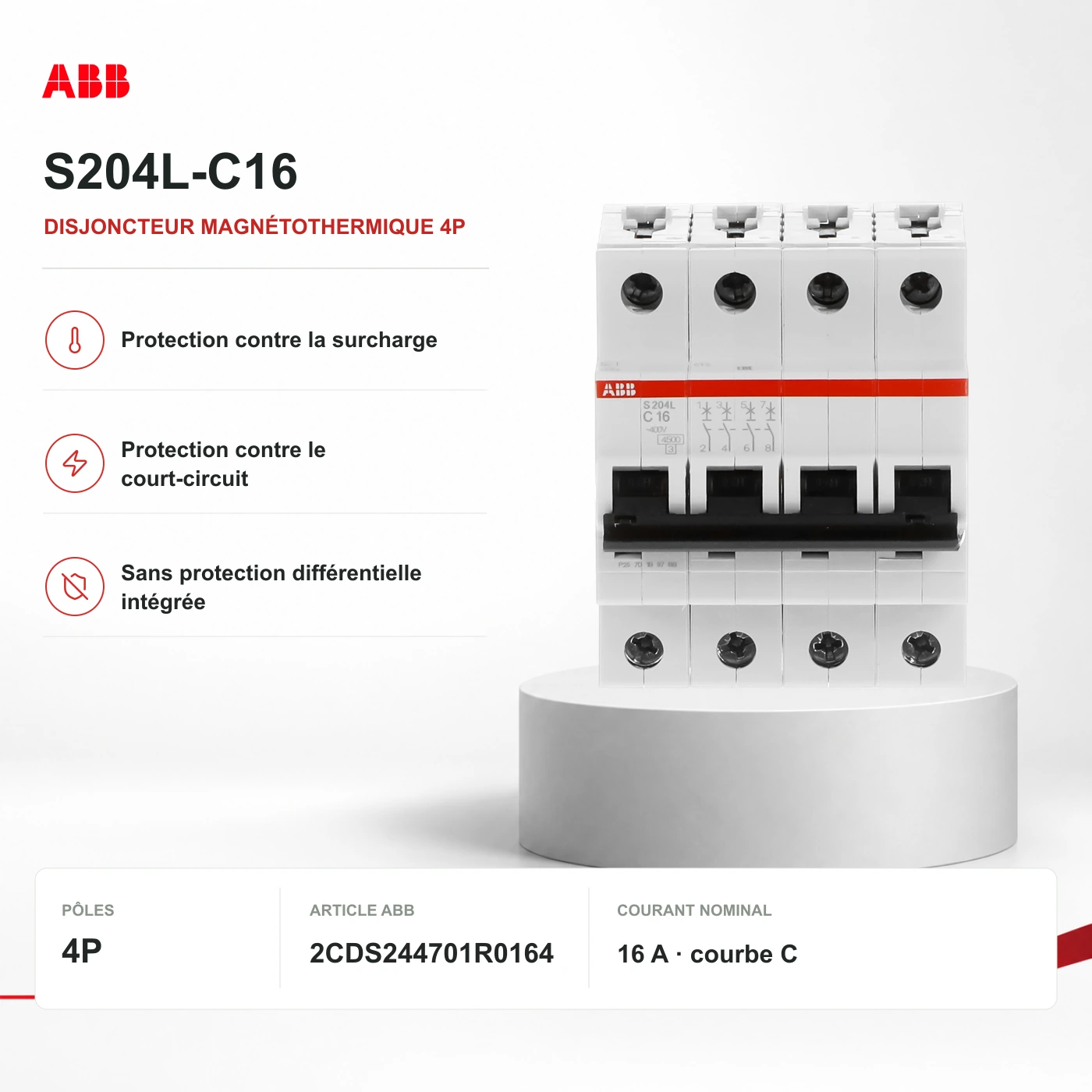

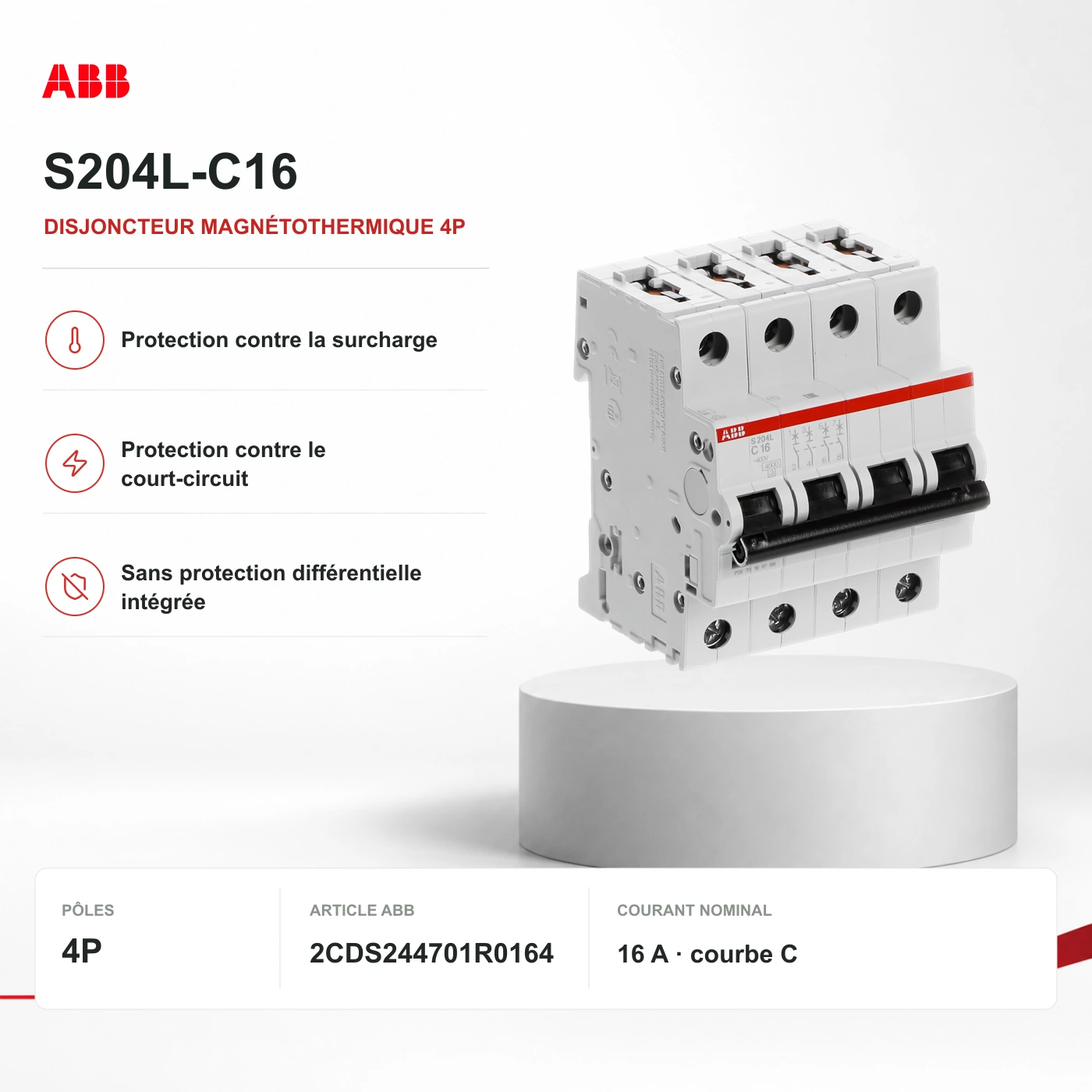

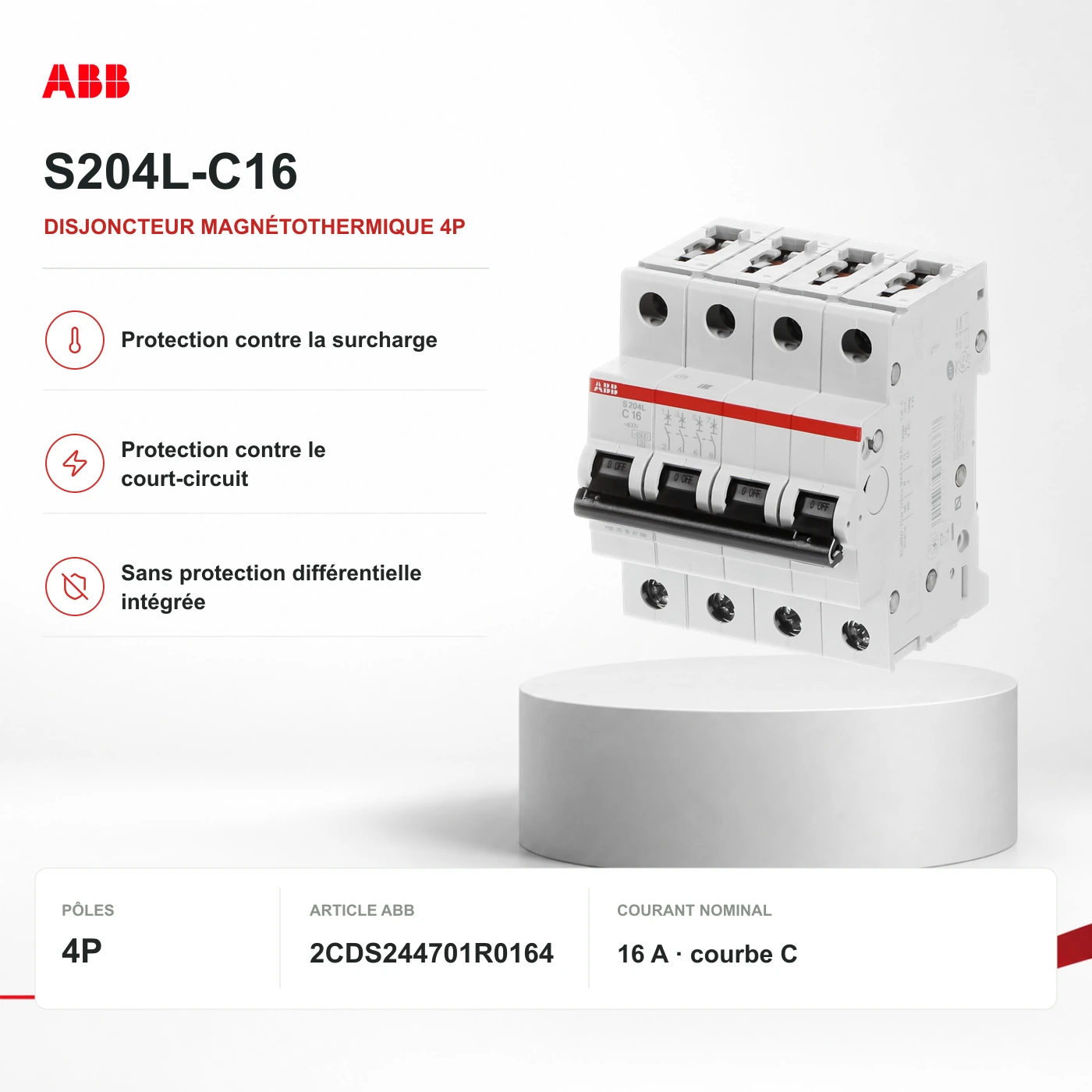

ABB S204L-C16 · disjoncteur 4P magnétothermique
Référence exacte · S204L-C16
Protège le circuit sélectionné contre la surcharge et le court-circuit. Le calibre et la courbe doivent convenir à la charge, aux conducteurs et à l’installation.
- Fonction de protection
- Protection magnétothermique surcharge et court-circuit
- Pôles
- 4
- Protection du neutre
- 4 pôles protégés · neutre à 100 %
Sans protection différentielle intégrée. Prévoir une protection séparée contre les fuites à la terre si nécessaire. Quatre pôles protégés et coupés ensemble pour L1, L2, L3 et N. Le neutre est protégé au plein calibre, pas simplement coupé comme sur un 3P+N. Le conducteur de protection reste hors du circuit coupé.
Prix confirmé sur devis
Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste à la charge de l’installateur.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
Protège le circuit sélectionné contre la surcharge et le court-circuit. Le calibre et la courbe doivent convenir à la charge, aux conducteurs et à l’installation.
Applications adaptées
- Distribution tertiaire sélectionnée avec L1, L2, L3 et N.
Pourquoi ReneWave peut le présélectionner
- Protège le circuit sélectionné contre la surcharge et le court-circuit. Le calibre et la courbe doivent convenir à la charge, aux conducteurs et à l’installation.
Position dans le circuit
Distribution tertiaire à quatre pôles : L1, L2, L3 et N.
Sans protection différentielle intégrée. Prévoir une protection séparée contre les fuites à la terre si nécessaire. Quatre pôles protégés et coupés ensemble pour L1, L2, L3 et N. Le neutre est protégé au plein calibre, pas simplement coupé comme sur un 3P+N. Le conducteur de protection reste hors du circuit coupé.
Le dispositif fermé alimente L1, L2, L3 et N vers la distribution tertiaire. Le conducteur de protection contourne le dispositif et n’est jamais coupé. Les protections de départ sont séparées, non incluses.
Lire l’explication technique
Sans protection différentielle intégrée. Prévoir une protection séparée contre les fuites à la terre si nécessaire. Quatre pôles protégés et coupés ensemble pour L1, L2, L3 et N. Le neutre est protégé au plein calibre, pas simplement coupé comme sur un 3P+N. Le conducteur de protection reste hors du circuit coupé.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Identification de l’appareil
- Référence ABB
S204L-C16
- Code article ABB
2CDS244701R0164
- Fonction de protection
Protection magnétothermique surcharge et court-circuit
- Pôles
4
- Protection du neutre
Quatre pôles protégés et coupés ensemble pour L1, L2, L3 et N. Le neutre est protégé au plein calibre, pas simplement coupé comme sur un 3P+N. Le conducteur de protection reste hors du circuit coupé.
- Courant nominal
16 A · courbe C
- Tension assignée d’emploi
400 V AC · IEC/EN 60898-1 / IEC/EN 60947-2
Pouvoir de coupure par tension
- Icn · IEC/EN 60898-1
4.5 kA · 400 V AC
- Icu · IEC/EN 60947-2
10 kA · 230 V AC; 6 kA · 400 V AC
- Ics · IEC/EN 60947-2
7.5 kA · 230 V AC; 4.5 kA · 400 V AC
03 · Repères de choix
Quatre repères de choix pratiques.
Choisir selon le circuit, la charge et les conditions de défaut. Demander un devis pour la référence exacte sélectionnée.
- 01
Configuration des pôles
Quatre pôles protégés et coupés ensemble pour L1, L2, L3 et N. Le neutre est protégé au plein calibre, pas simplement coupé comme sur un 3P+N. Le conducteur de protection reste hors du circuit coupé.
- 02
Calibre et déclenchement
Protège le circuit sélectionné contre la surcharge et le court-circuit. Le calibre et la courbe doivent convenir à la charge, aux conducteurs et à l’installation.
- 03
Tension et pouvoir de coupure
Comparer le courant de court-circuit présumé au pouvoir de coupure à la tension et selon la norme applicables. Icn, Icu et Ics sont distincts et non interchangeables.
- 04
Montage et raccordement
Montage sur rail DIN TH35. Respecter les types et sections de conducteurs admis par ABB, la longueur de dénudage et le couple de serrage. Ne jamais faire passer le conducteur de protection par le disjoncteur.
04 · Documentation
Conserver la traçabilité de la référence exacte.
Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.
ABB S200 / S200L · notice d’installationInstallation · International · Multilingue2CDS207104P0002 · famille de produits
ABB S200 / S200L · déclaration de conformitéCertification · International · Anglais2CDK403001D0607 · famille de produits
05 · Compléter le système
Accessoires et équipements complémentaires dans une seule demande.
Les équipements séparés sont choisis pour l’installation ; aucun complément n’est ajouté automatiquement à votre demande.
Aucun complément sélectionné automatiquement. Les protections et accessoires séparés sont choisis pour l’installation.
