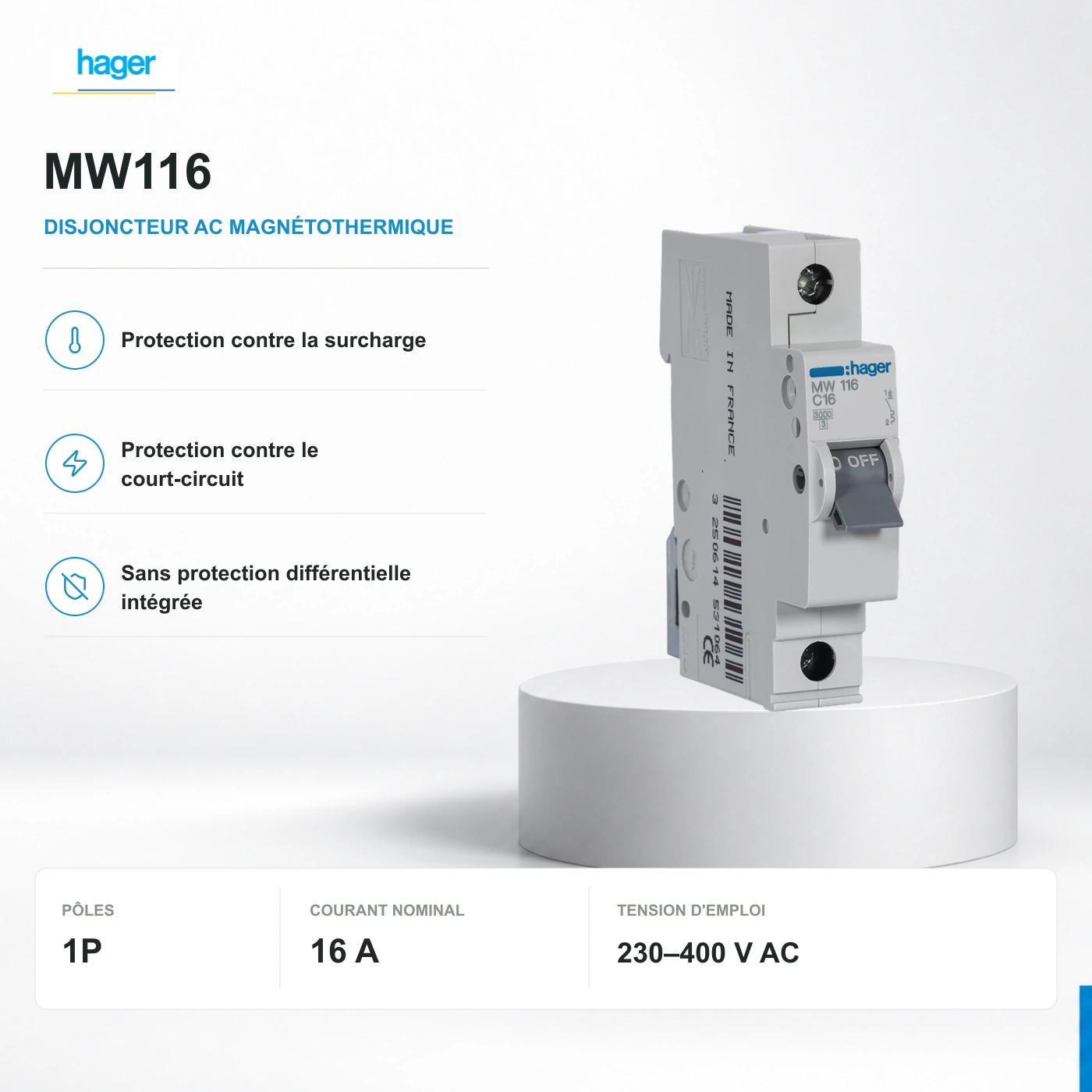

Hager MW116 · 1P · 16 A
Référence exacte · MW116
MW116 protège 1 pôles contre les surcharges et courts-circuits, avec une courbe C et un calibre 16 A. Adapter les conducteurs et le régime de démarrage à cette référence exacte.
- Fonction de protection
- Disjoncteur magnétothermique
- Configuration des pôles
- 1P
- Courant nominal
- 16 A
Protection surcharge et court-circuit, sans protection différentielle intégrée. Prévoir une protection contre les fuites séparée si nécessaire.
Prix confirmé sur devis
Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste de la responsabilité de l’installateur.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
MW116 protège 1 pôles contre les surcharges et courts-circuits, avec une courbe C et un calibre 16 A. Adapter les conducteurs et le régime de démarrage à cette référence exacte.
Applications adaptées
- Distribution tertiaire ou circuits d'équipements sélectionnés, adaptés à l'alimentation documentée et à la fonction de protection.
Pourquoi ReneWave peut le présélectionner
- MW116 protège 1 pôles contre les surcharges et courts-circuits, avec une courbe C et un calibre 16 A. Adapter les conducteurs et le régime de démarrage à cette référence exacte.
Place dans le système
Protection AC : vue unifilaire de principe.
Protection surcharge et court-circuit, sans protection différentielle intégrée. Prévoir une protection contre les fuites séparée si nécessaire.
Le dispositif fermé alimente L. Les protections des départs restent distinctes. PE contourne tous les pôles coupés. N contourne aussi ce disjoncteur de phase.
Lire l’explication technique
Protection surcharge et court-circuit, sans protection différentielle intégrée. Prévoir une protection contre les fuites séparée si nécessaire.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Identité du dispositif
- Référence Hager
MW116
- EAN du fabricant
3250614531163
- Fonction de protection
Disjoncteur magnétothermique
- Configuration des pôles
1P
- Courant nominal
16 A
- Tension assignée d'emploi
230–400 V AC
- Courbe de déclenchement
C
- Neutre
Seule la phase est coupée et protégée ; le neutre contourne ce dispositif unipolaire.
Caractéristiques électriques
- Icn · IEC 60898-1
3 kA · 230 V AC · IEC 60898-1
- Ui
500 V
- Uimp
4 kV
- Fréquence
50–60 Hz
- IP
IP20
Montage et raccordement
- Modules / largeur
1 / 17.5 mm
- Dimensions H × L × P
83 × 17.5 × 70 mm
- Couple des bornes
2.8 Nm
03 · Repères de choix
Quatre repères de choix pratiques.
Choisir selon la fonction du circuit, les conducteurs et les limites électriques documentées.
- 01
Configuration des pôles
Seule la phase est coupée et protégée ; le neutre contourne ce dispositif unipolaire.
- 02
Calibre et fonction de protection
Courbe C : adapter le démarrage et la protection des conducteurs au calibre 16 A. La température ambiante modifie le courant continu admissible ; utiliser le tableau Hager.
- 03
Tension et pouvoir de coupure
Comparer le courant de défaut présumé à la capacité publiée, à sa tension et selon sa norme. Ne pas interchanger Icn, Icu et Ics.
- 04
Montage et raccordement
Montage sur rail DIN, 1 modules / 17.5 mm. Respecter les bornes et instructions du fabricant. Couple nominal des bornes : 2,8 Nm.
04 · Documentation
Conserver la traçabilité de la référence exacte.
Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.
Hager MV/MW - déclaration UE de conformitéCertificat · International · Anglais / Français
