Hager MV225 - fiche techniqueFiche technique · International / Maroc · Français
HagerMeilleur équilibre

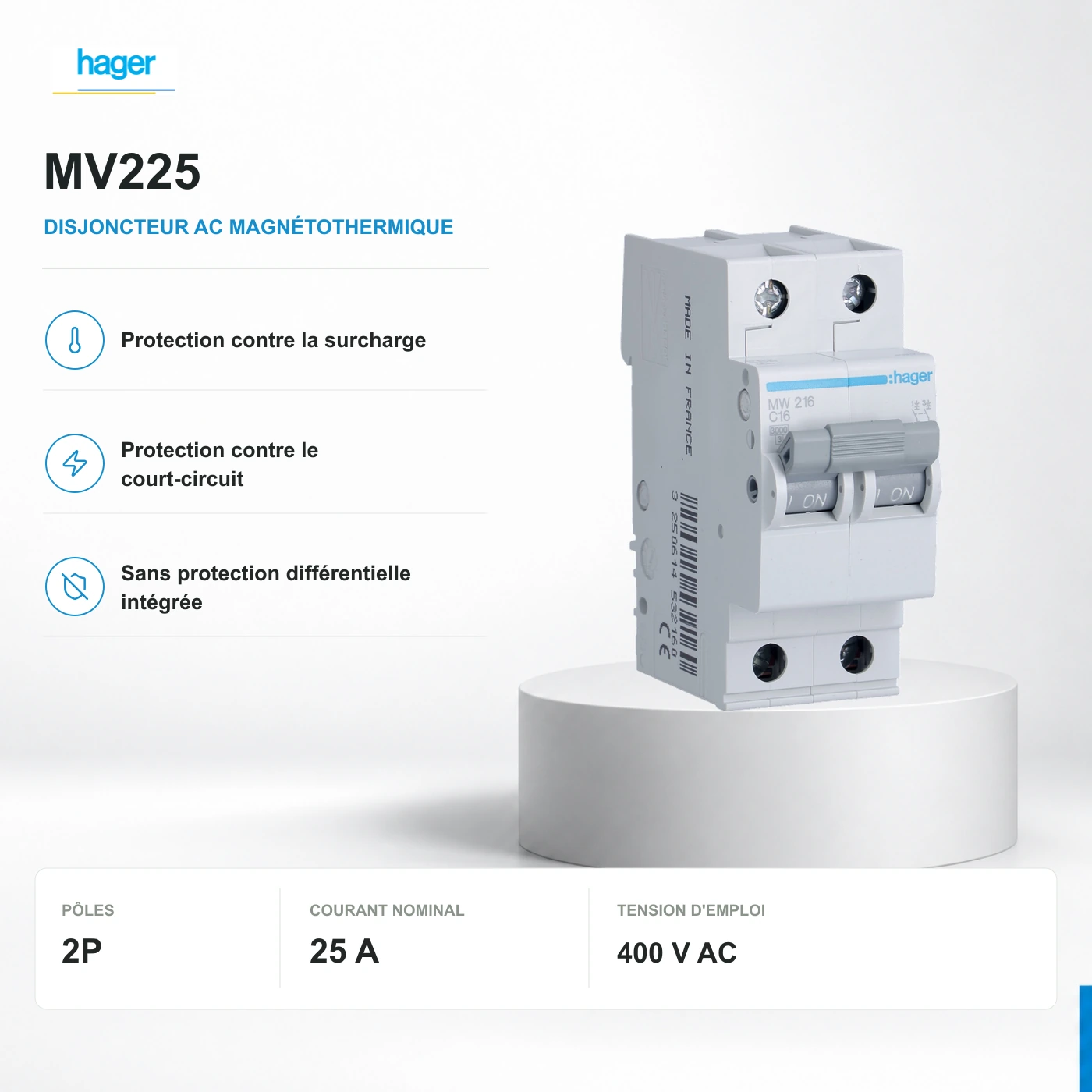

Hager MV225 · 2P · 25 A
Référence exacte · MV225
MV225 protège 2 pôles contre les surcharges et courts-circuits, avec une courbe B et un calibre 25 A. Adapter les conducteurs et le régime de démarrage à cette référence exacte.
- Fonction de protection
- Disjoncteur magnétothermique
- Configuration des pôles
- 2P
- Courant nominal
- 25 A
Protection surcharge et court-circuit, sans protection différentielle intégrée. Prévoir une protection contre les fuites séparée si nécessaire.
Prix confirmé sur devis
Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste de la responsabilité de l’installateur.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
MV225 protège 2 pôles contre les surcharges et courts-circuits, avec une courbe B et un calibre 25 A. Adapter les conducteurs et le régime de démarrage à cette référence exacte.
Applications adaptées
- Distribution tertiaire ou circuits d'équipements sélectionnés, adaptés à l'alimentation documentée et à la fonction de protection.
Pourquoi ReneWave peut le présélectionner
- MV225 protège 2 pôles contre les surcharges et courts-circuits, avec une courbe B et un calibre 25 A. Adapter les conducteurs et le régime de démarrage à cette référence exacte.
Place dans le système
Protection AC : vue unifilaire de principe.
Protection surcharge et court-circuit, sans protection différentielle intégrée. Prévoir une protection contre les fuites séparée si nécessaire.
Le dispositif fermé alimente L1 / L2. Les protections des départs restent distinctes. PE contourne tous les pôles coupés.
Lire l’explication technique
Protection surcharge et court-circuit, sans protection différentielle intégrée. Prévoir une protection contre les fuites séparée si nécessaire.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Identité du dispositif
- Référence Hager
MV225
- EAN du fabricant
3250614522253
- Fonction de protection
Disjoncteur magnétothermique
- Configuration des pôles
2P
- Courant nominal
25 A
- Tension assignée d'emploi
400 V AC
- Courbe de déclenchement
B
- Neutre
Deux pôles protégés : l'exemple utilise L1 et L2, pas un appareil à un pôle protégé plus neutre.
Caractéristiques électriques
- Icn · IEC 60898-1
3 kA · IEC 60898-1
- Ui
500 V
- Uimp
4 kV
- Fréquence
50–60 Hz
- IP
IP20
Montage et raccordement
- Modules / largeur
2 / 35 mm
- Dimensions H × L × P
83 × 35 × 70 mm
- Couple des bornes
2.8 Nm
03 · Repères de choix
Quatre repères de choix pratiques.
Choisir selon la fonction du circuit, les conducteurs et les limites électriques documentées.
- 01
Configuration des pôles
Deux pôles protégés : l'exemple utilise L1 et L2, pas un appareil à un pôle protégé plus neutre.
- 02
Calibre et fonction de protection
Courbe B : adapter le démarrage et la protection des conducteurs au calibre 25 A. La température ambiante modifie le courant continu admissible ; utiliser le tableau Hager.
- 03
Tension et pouvoir de coupure
Icn 3 kA relève d'IEC 60898-1. Le relevé exact actuel ne donne pas de tableau de capacités par tension ; ne pas déduire une capacité supérieure ou une valeur Icu.
- 04
Montage et raccordement
Montage sur rail DIN, 2 modules / 35 mm. Respecter les bornes et instructions du fabricant. Couple nominal des bornes : 2,8 Nm.
04 · Documentation
Conserver la traçabilité de la référence exacte.
Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.
Hager MV/MW - déclaration UE de conformitéCertificat · International · Anglais / Français
05 · Compléter le système
Accessoires et équipements complémentaires dans une seule demande.
Les équipements distincts sont choisis selon l’installation ; aucun équipement complémentaire n’est ajouté automatiquement à votre demande.
Aucun équipement complémentaire sélectionné automatiquement. Les protections distinctes et accessoires sont choisis selon l’installation.
