Pilote l’ensemble S1
Un C1 pilote un à trois modules E1.
La capacité et la puissance disponible dépendent du nombre de modules batterie installés.
Huawei FusionSolarPremium

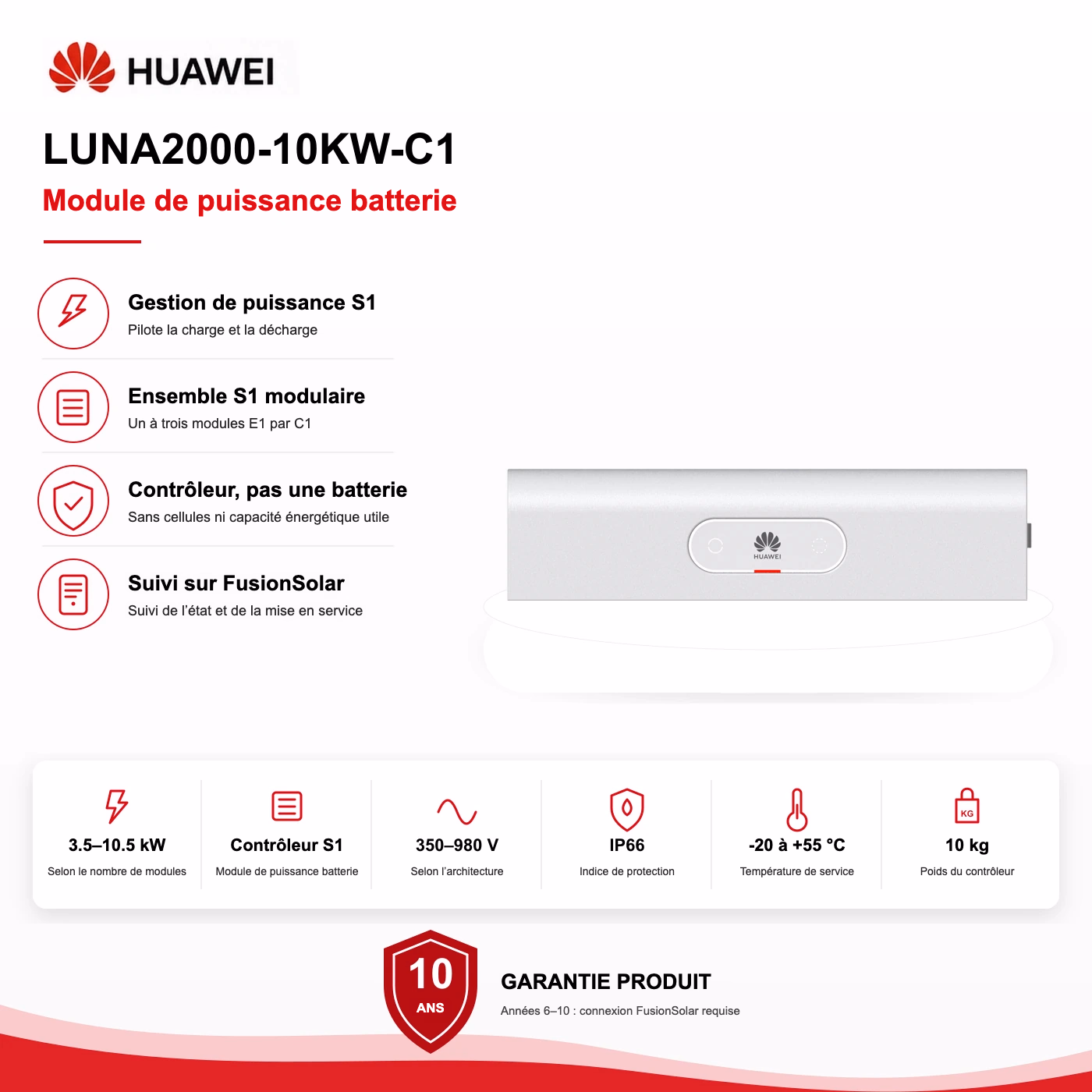

Huawei LUNA2000 S1 — module de puissance
Pour les architectures Huawei LUNA2000-S1 vérifiées. La compatibilité dépend du modèle exact et du micrologiciel.
Référence exacte · LUNA2000-10KW-C1
Le C1 pilote un ensemble Huawei S1 de un à trois modules batterie E1. Les modules batterie et l’onduleur compatible se commandent séparément.
- Fonction du produit
- Module de commande de puissance S1
Le C1 ne contient ni cellules batterie ni capacité de stockage utilisable.
- Capacité utile
- Aucune capacité dans le contrôleur
La capacité de stockage provient des modules batterie E1 séparés.
- Composition de l’ensemble
- 1 C1 + 1 à 3 modules E1
- Charge/décharge maximale de l’ensemble
- 3.5 / 7 / 10.5 kW
Ces valeurs correspondent à un, deux ou trois modules. L’onduleur et les conditions de fonctionnement peuvent imposer des limites inférieures.
- Architecture de tension
- 350–560 V en monophasé · 600–980 V en triphasé
Il s’agit de plages de fonctionnement du système, pas d’une tension batterie fixe universelle.
Choisir le système complet selon la consommation, la capacité utilisable, la puissance nécessaire et la configuration d’onduleur prise en charge.
Prix confirmé sur devis
Le devis écrit confirme la référence exacte, les accessoires nécessaires, la compatibilité, la livraison et les conditions commerciales.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
Le C1 pilote un ensemble Huawei S1 de un à trois modules batterie E1. Les modules batterie et l’onduleur compatible se commandent séparément.
Applications adaptées
- Systèmes résidentiels Huawei solaires et de stockage compatibles
- Ensembles S1 de 5, 10 ou 15 kWh avec des modules 5-E1
Pourquoi ReneWave peut le présélectionner
- Un à trois modules 5-E1 apportent 5, 10 ou 15 kWh.
- La puissance maximale de charge/décharge de l’ensemble passe de 3,5 à 7 puis à 10,5 kW.
- Les connecteurs d’empilage S1 évitent les câbles de puissance entre modules.
Fonctions intégrées
Quatre fonctions à examiner avant les caractéristiques principales.
Le nombre de modules détermine la puissance
La puissance maximale de charge/décharge est de 3,5, 7 ou 10,5 kW par ensemble.
Ces maxima constructeur restent soumis aux limites de l’onduleur et aux conditions de fonctionnement.
Mise en service avec FusionSolar
L’onduleur et la configuration ESS compatibles permettent de consulter l’état et les réglages du système.
Le 5-E1 nécessite des versions ESS et onduleur compatibles.
Enveloppe IP66 et refroidissement naturel
L’enveloppe est classée IP66 et utilise la convection naturelle.
Les dégagements et les réductions de puissance liées à la température restent applicables ; cet indice ne dispense pas des exigences d’installation.
Place dans le système
La place du C1 dans l’ensemble S1.
Un onduleur Huawei compatible se raccorde au contrôleur C1, qui pilote les modules E1. Les panneaux et les charges AC ne se raccordent pas directement à la batterie.
Le solaire alimente le site via l’onduleur ; la batterie S1 reste au repos.
Lire l’explication technique
Le C1 pilote un ensemble Huawei S1 de un à trois modules batterie E1. Les modules batterie et l’onduleur compatible se commandent séparément.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
- Fonction du produit
- Module de commande de puissance S1
- Famille de stockage
- LUNA2000-S1
- Modules batterie
- 1 à 3 modules E1 ; commandés séparément
- Charge/décharge maximale de l’ensemble
- 3.5 / 7 / 10.5 kW
- Indice de protection
- IP66
- Refroidissement
- Convection naturelle
- Température de fonctionnement
- −20 °C à +55 °C ; réduction de puissance selon les conditions
- Dimensions · L × P × H
- 590 × 255 × 150 mm
- Dimensions · Poids
- 10 kg
03 · À confirmer avant devis
Quatre vérifications avant de proposer cette référence.
ReneWave vérifie le contexte électrique, les équipements raccordés, les conditions d’installation et la configuration avant d’intégrer la référence exacte au devis écrit.
- 01
Confirmer la configuration S1 complète
Vérifier le micrologiciel, le nombre de modules, la fixation et la mise en service. Les composants S0 et S1 ne sont pas interchangeables.
- 02
Adapter capacité et puissance à la consommation
Vérifier ensemble la capacité utilisable et les limites de l’onduleur. Un seul module 5-E1 ne constitue pas un ensemble batterie de 10,5 kW.
- 03
Confirmer les conditions d’installation
Vérifier le support structurel, la manutention, les dégagements, les protections et la température ambiante. Chaque module E1 pèse 68 kg.
- 04
Confirmer les versions et les documents de réception
Utiliser des versions ESS et onduleur prises en charge, puis confirmer les numéros de série, la garantie et le contenu fourni.
04 · Documents et garantie
Conserver la traçabilité de la référence exacte.
Les documents présentés facilitent le choix et la remise de l’équipement. La commande acceptée et le document de garantie applicable du fabricant font foi.
Fiche technique Huawei LUNA2000-S1Fiche technique · Global · selon la configuration fournie · FrançaisÉdition famille 5-E1 / 7-E1 · famille de produits
Manuel d’utilisation Huawei LUNA2000-S1manuel · Global / qualification de fourniture au Maroc · FrançaisÉdition 10 · 2026-06-30 · famille de produits
Politique de garantie Huawei Smart PV · hors Europe V1.2garantie · ESS résidentiel · contrat de fourniture au Maroc applicable · AnglaisV1.2 · 2026-08-31 · famille de produits
Référence de garantie du fabricant
Garantie fabricant du produit de 10 ans selon la politique résidentielle ESS actuelle. Les années 6–10 nécessitent une connexion FusionSolar ; le contrat fourni et le dossier du produit identifié par son numéro de série déterminent la couverture.
Service client05 · Compléter le système
Accessoires et équipements complémentaires dans une seule demande.
Sélectionnez les équipements complémentaires utiles. ReneWave vérifie les quantités et la compatibilité avant leur intégration au devis écrit.
Aucun équipement complémentaire n’est présenté pour cette référence. Les accessoires nécessaires sont confirmés lors du devis.
