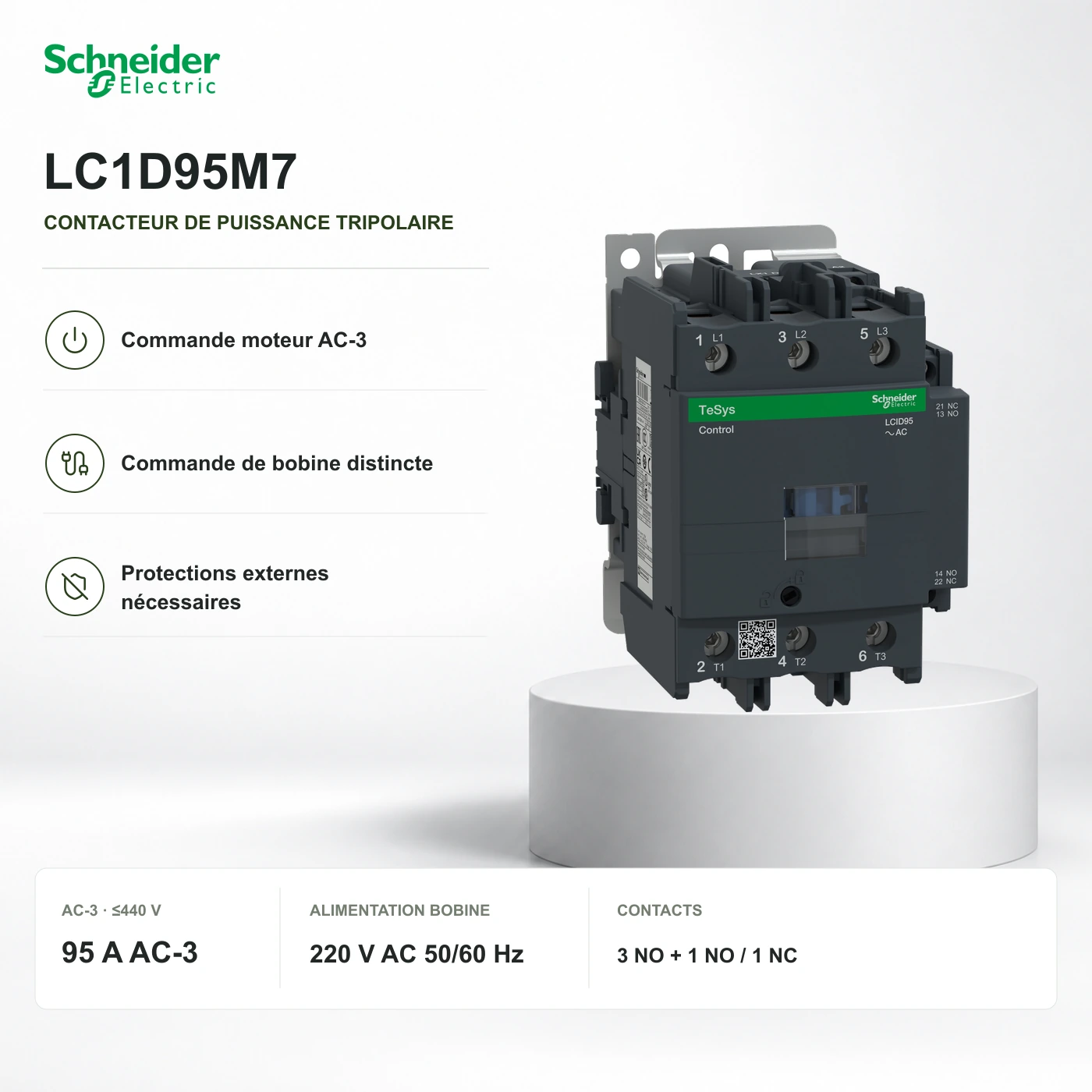

Schneider LC1D95M7 · contacteur 95 A
Référence exacte · LC1D95M7
LC1D95M7 commute trois pôles : 95 A AC-3 à ≤440 V CA, bobine 220 V AC 50/60 Hz. Conserver les suffixes exacts de raccordement et de bobine.
- Calibre moteur AC-3
- 95 A · ≤440 V AC · <60 °C · IEC 60947-4-1
- Calibre résistif AC-1
- 125 A · ≤1000 V AC · <60 °C · IEC 60947-4-1
- Tension de bobine Uc
- 220 V AC 50/60 Hz
Commute la puissance lorsque la bobine est alimentée ; ce n’est pas un disjoncteur. Prévoir des protections surcharge et court-circuit coordonnées. La tension de bobine n’est pas la tension de puissance.
Prix confirmé sur devis
Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste de la responsabilité de l’installateur.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
LC1D95M7 commute trois pôles : 95 A AC-3 à ≤440 V CA, bobine 220 V AC 50/60 Hz. Conserver les suffixes exacts de raccordement et de bobine.
Applications adaptées
- Commande ou protection moteur dans un circuit d’équipement coordonné séparément.
Pourquoi ReneWave peut le présélectionner
- LC1D95M7 commute trois pôles : 95 A AC-3 à ≤440 V CA, bobine 220 V AC 50/60 Hz. Conserver les suffixes exacts de raccordement et de bobine.
Place dans le système
Commande de bobine et puissance moteur commutée distinctes.
Commute la puissance lorsque la bobine est alimentée ; ce n’est pas un disjoncteur. Prévoir des protections surcharge et court-circuit coordonnées. La tension de bobine n’est pas la tension de puissance.
La bobine hors tension laisse les trois contacts de puissance normalement ouverts ouverts. L’amont peut rester sous tension.
Lire l’explication technique
Commute la puissance lorsque la bobine est alimentée ; ce n’est pas un disjoncteur. Prévoir des protections surcharge et court-circuit coordonnées. La tension de bobine n’est pas la tension de puissance.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Identité du dispositif
- Référence Schneider
LC1D95M7
- Fonction de protection
Contacteur
- Configuration des pôles
3 NO + auxiliaires
Caractéristiques électriques
- Calibre moteur AC-3
95 A · ≤440 V AC · <60 °C · IEC 60947-4-1
- Calibre résistif AC-1
125 A · ≤1000 V AC · <60 °C · IEC 60947-4-1
- Tension de bobine Uc
220 V AC 50/60 Hz
- Type de bobine
CA 50/60 Hz
- Contacts de puissance
3 NO
- Contacts auxiliaires
1 NO + 1 NC
Montage et raccordement
- Montage et raccordement
Connecteurs de puissance et commande à vis-étrier ; respecter le tableau exact de section et couple.
- Limite d’installation
Le montage et la préparation des conducteurs suivent le dessin et le tableau des bornes du fabricant ; aucun accessoire supposé inclus.
03 · Repères de choix
Quatre repères de choix pratiques.
Choisir selon le service du circuit et la référence exacte du fabricant.
- 01
Charge et catégorie d'emploi
AC-3 : 95 A à ≤440 V CA. AC-1 : 125 A à ≤1000 V CA, sous 60 °C. Ces catégories d’emploi et leurs calibres ne sont pas interchangeables.
- 02
Alimentation de la bobine
Alimenter la bobine en 220 V AC 50/60 Hz, pas à la tension de la charge. Bobine CA 50/60 Hz.
- 03
Contacts de puissance et auxiliaires
Trois contacts de puissance normalement ouverts ; un auxiliaire NO et un NC. Les auxiliaires assurent la commande/signalisation, pas le courant moteur.
- 04
Montage et raccordement
Connecteurs de puissance et commande à vis-étrier ; respecter le tableau exact de section et couple.
04 · Documentation
Conserver la traçabilité de la référence exacte.
Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.
05 · Compléter le système
Accessoires et équipements complémentaires dans une seule demande.
Les équipements distincts sont choisis selon l’installation ; aucun équipement complémentaire n’est ajouté automatiquement à votre demande.
Aucun équipement complémentaire sélectionné automatiquement. Les protections distinctes et accessoires sont choisis selon l’installation.
