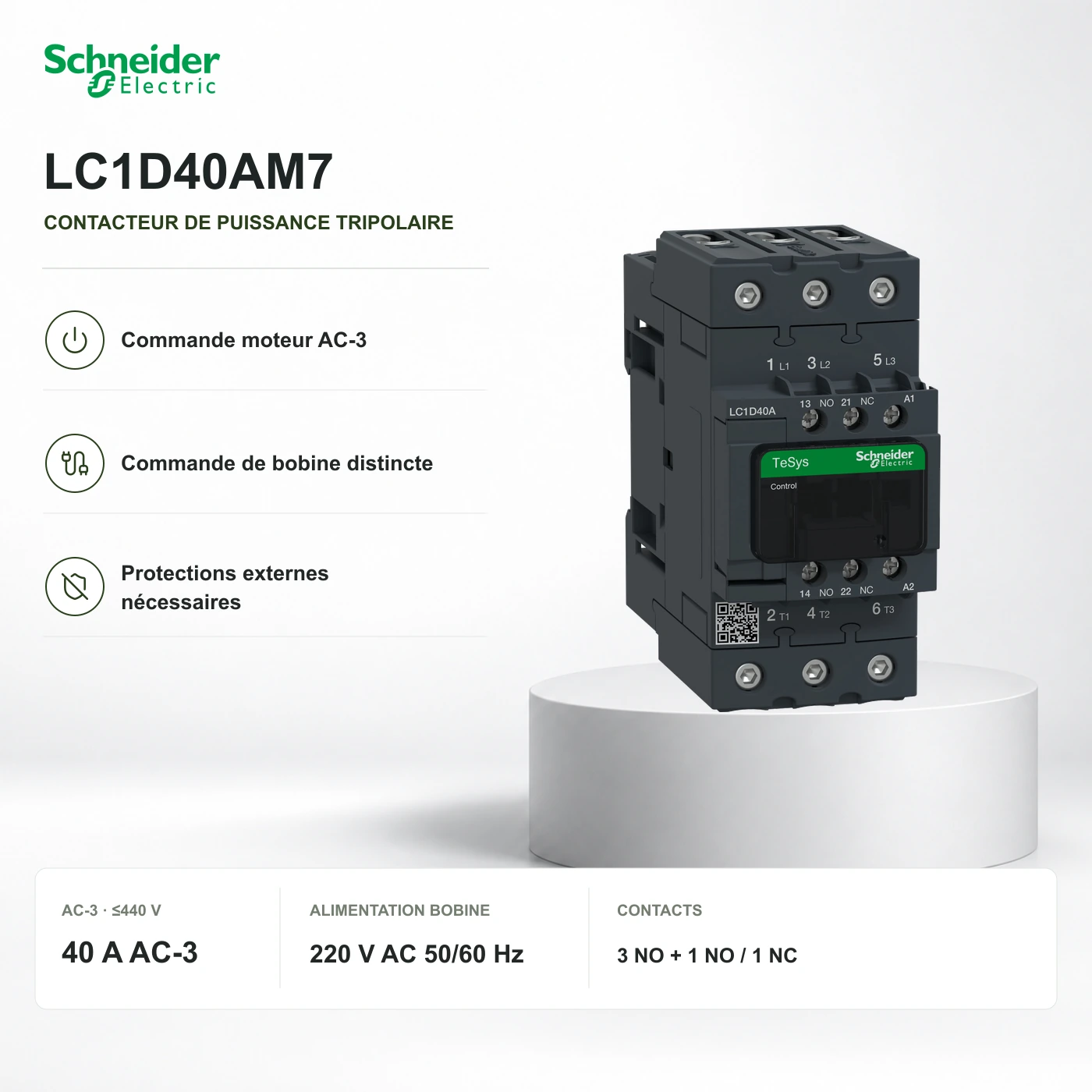

    Schneider LC1D40AM7 · contacteur 40 A

    Référence exacte · LC1D40AM7

    LC1D40AM7 commute trois pôles : 40 A AC-3 à ≤440 V CA, bobine 220 V AC 50/60 Hz. Conserver les suffixes exacts de raccordement et de bobine.

    Calibre moteur AC-3
    40 A · ≤440 V AC · <60 °C · IEC 60947-4-1
    Calibre résistif AC-1
    60 A · ≤440 V AC · <60 °C · IEC 60947-4-1
    Tension de bobine Uc
    220 V AC 50/60 Hz

    Commute la puissance lorsque la bobine est alimentée ; ce n’est pas un disjoncteur. Prévoir des protections surcharge et court-circuit coordonnées. La tension de bobine n’est pas la tension de puissance.

    Prix confirmé sur devis

    Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste de la responsabilité de l’installateur.

    Disponibilité confirmée dans votre devis écrit

    1

    01 · Rôle du produit

    Le rôle de ce produit dans le système.

    LC1D40AM7 commute trois pôles : 40 A AC-3 à ≤440 V CA, bobine 220 V AC 50/60 Hz. Conserver les suffixes exacts de raccordement et de bobine.

    Applications adaptées

    • Commande ou protection moteur dans un circuit d’équipement coordonné séparément.

    Pourquoi ReneWave peut le présélectionner

    • LC1D40AM7 commute trois pôles : 40 A AC-3 à ≤440 V CA, bobine 220 V AC 50/60 Hz. Conserver les suffixes exacts de raccordement et de bobine.

    Place dans le système

    Commande de bobine et puissance moteur commutée distinctes.

    Commute la puissance lorsque la bobine est alimentée ; ce n’est pas un disjoncteur. Prévoir des protections surcharge et court-circuit coordonnées. La tension de bobine n’est pas la tension de puissance.

    La bobine hors tension laisse les trois contacts de puissance normalement ouverts ouverts. L’amont peut rester sous tension.

    LC1D40AM7 commute trois pôles : 40 A AC-3 à ≤440 V CA, bobine 220 V AC 50/60 Hz. Conserver les suffixes exacts de raccordement et de bobine. Commute la puissance lorsque la bobine est alimentée ; ce n’est pas un disjoncteur. Prévoir des protections surcharge et court-circuit coordonnées. La tension de bobine n’est pas la tension de puissance. La bobine hors tension laisse les trois contacts de puissance normalement ouverts ouverts. L’amont peut rester sous tension.Alimentation AC triphaséeL1 / L2 / L3Protection court-circuitCoordonnée séparémentLC1D40AM7 Contacteur40 A AC-3Protection surcharge distincteInterverrouillage : bobine coupéeMoteur triphaséCharge / conducteurs dimensionnésAlimentation de commande de bobine220 V AC 50/60 HzLC1D40AM7 commute trois pôles : 40 A AC-3 à ≤440 V CA, bobine 220 V AC 50/60 Hz. Conserver les suffixes exacts de raccordement et de bobine. Commute la puissance lorsque la bobine est alimentée ; ce n’est pas un disjoncteur. Prévoir des protections surcharge et court-circuit coordonnées. La tension de bobine n’est pas la tension de puissance. La bobine hors tension laisse les trois contacts de puissance normalement ouverts ouverts. L’amont peut rester sous tension.Alimentation AC triphaséeL1 / L2 / L3Protection court-circuitCoordonnée séparémentLC1D40AM7 Contacteur40 A AC-3Protection surcharge distincteInterverrouillage : bobine coupéeMoteur triphaséCharge / conducteurs dimensionnésAlimentation de commande de bobine220 V AC 50/60 HzLC1D40AM7 commute trois pôles : 40 A AC-3 à ≤440 V CA, bobine 220 V AC 50/60 Hz. Conserver les suffixes exacts de raccordement et de bobine. Commute la puissance lorsque la bobine est alimentée ; ce n’est pas un disjoncteur. Prévoir des protections surcharge et court-circuit coordonnées. La tension de bobine n’est pas la tension de puissance. La bobine hors tension laisse les trois contacts de puissance normalement ouverts ouverts. L’amont peut rester sous tension.Alimentation AC triphaséeL1 / L2 / L3Protection court-circuitCoordonnée séparémentLC1D40AM7 Contacteur40 A AC-3Protection surcharge distincteInterverrouillage : bobine coupéeMoteur triphaséCharge / conducteurs dimensionnésAlimentation de commande de bobine220 V AC 50/60 Hz

    Puissance électriqueAlimentation de commande de bobinePE · Toujours connecté, jamais coupéInactif / conditionnel

    Schéma de principe, pas un plan d'installation. Les autres équipements et la mise en service doivent être vérifiés.

    Lire l’explication technique

    Commute la puissance lorsque la bobine est alimentée ; ce n’est pas un disjoncteur. Prévoir des protections surcharge et court-circuit coordonnées. La tension de bobine n’est pas la tension de puissance.

    02 · Caractéristiques

    Valeurs nominales, dimensions et conséquences pratiques.

    Identité du dispositif

    Référence Schneider

    LC1D40AM7

    Fonction de protection

    Contacteur

    Configuration des pôles

    3 NO + auxiliaires

    Caractéristiques électriques

    Calibre moteur AC-3

    40 A · ≤440 V AC · <60 °C · IEC 60947-4-1

    Calibre résistif AC-1

    60 A · ≤440 V AC · <60 °C · IEC 60947-4-1

    Tension de bobine Uc

    220 V AC 50/60 Hz

    Type de bobine

    CA 50/60 Hz

    Contacts de puissance

    3 NO

    Contacts auxiliaires

    1 NO + 1 NC

    Montage et raccordement

    Montage et raccordement

    Bornes de puissance EverLink BTR ; commande et couple selon la fiche exacte.

    Limite d’installation

    Le montage et la préparation des conducteurs suivent le dessin et le tableau des bornes du fabricant ; aucun accessoire supposé inclus.

    03 · Repères de choix

    Quatre repères de choix pratiques.

    Choisir selon le service du circuit et la référence exacte du fabricant.

    1. 01

      Charge et catégorie d'emploi

      AC-3 : 40 A à ≤440 V CA. AC-1 : 60 A à ≤440 V CA, sous 60 °C. Ces catégories d’emploi et leurs calibres ne sont pas interchangeables.

    2. 02

      Alimentation de la bobine

      Alimenter la bobine en 220 V AC 50/60 Hz, pas à la tension de la charge. Bobine CA 50/60 Hz.

    3. 03

      Contacts de puissance et auxiliaires

      Trois contacts de puissance normalement ouverts ; un auxiliaire NO et un NC. Les auxiliaires assurent la commande/signalisation, pas le courant moteur.

    4. 04

      Montage et raccordement

      Bornes de puissance EverLink BTR ; commande et couple selon la fiche exacte.

    04 · Documentation

    Conserver la traçabilité de la référence exacte.

    Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.

    05 · Compléter le système

    Accessoires et équipements complémentaires dans une seule demande.

    Les équipements distincts sont choisis selon l’installation ; aucun équipement complémentaire n’est ajouté automatiquement à votre demande.

    Aucun équipement complémentaire sélectionné automatiquement. Les protections distinctes et accessoires sont choisis selon l’installation.
