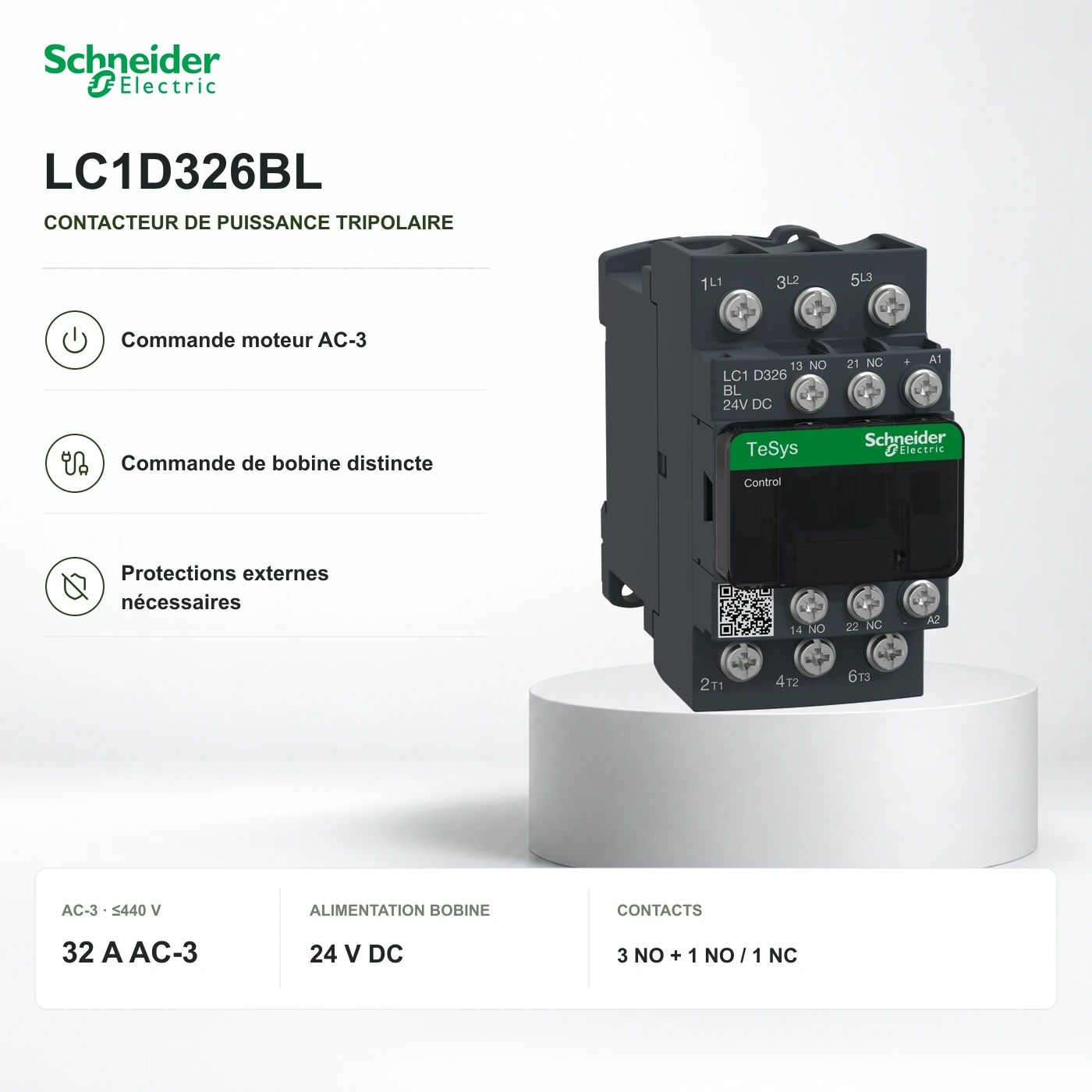

    Référence exacte · LC1D326BL

    LC1D326BL commute trois pôles : 32 A AC-3 à ≤440 V CA, bobine 24 V DC. Conserver les suffixes exacts de raccordement et de bobine.

    Calibre moteur AC-3
    32 A · ≤440 V AC · <60 °C · IEC 60947-4-1
    Calibre résistif AC-1
    50 A · ≤440 V AC · <60 °C · IEC 60947-4-1
    Tension de bobine Uc
    24 V DC

    Commute la puissance lorsque la bobine est alimentée ; ce n’est pas un disjoncteur. Prévoir des protections surcharge et court-circuit coordonnées. La tension de bobine n’est pas la tension de puissance.

    Prix confirmé sur devis

    Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste de la responsabilité de l’installateur.

    Disponibilité confirmée dans votre devis écrit

    1

    01 · Rôle du produit

    Le rôle de ce produit dans le système.

    LC1D326BL commute trois pôles : 32 A AC-3 à ≤440 V CA, bobine 24 V DC. Conserver les suffixes exacts de raccordement et de bobine.

    Applications adaptées

    • Commande ou protection moteur dans un circuit d’équipement coordonné séparément.

    Pourquoi ReneWave peut le présélectionner

    • LC1D326BL commute trois pôles : 32 A AC-3 à ≤440 V CA, bobine 24 V DC. Conserver les suffixes exacts de raccordement et de bobine.

    Place dans le système

    Commande de bobine et puissance moteur commutée distinctes.

    Commute la puissance lorsque la bobine est alimentée ; ce n’est pas un disjoncteur. Prévoir des protections surcharge et court-circuit coordonnées. La tension de bobine n’est pas la tension de puissance.

    La bobine hors tension laisse les trois contacts de puissance normalement ouverts ouverts. L’amont peut rester sous tension.

    LC1D326BL commute trois pôles : 32 A AC-3 à ≤440 V CA, bobine 24 V DC. Conserver les suffixes exacts de raccordement et de bobine. Commute la puissance lorsque la bobine est alimentée ; ce n’est pas un disjoncteur. Prévoir des protections surcharge et court-circuit coordonnées. La tension de bobine n’est pas la tension de puissance. La bobine hors tension laisse les trois contacts de puissance normalement ouverts ouverts. L’amont peut rester sous tension.Alimentation AC triphaséeL1 / L2 / L3Protection court-circuitCoordonnée séparémentLC1D326BL Contacteur32 A AC-3Protection surcharge distincteInterverrouillage : bobine coupéeMoteur triphaséCharge / conducteurs dimensionnésAlimentation de commande de bobine24 V DCLC1D326BL commute trois pôles : 32 A AC-3 à ≤440 V CA, bobine 24 V DC. Conserver les suffixes exacts de raccordement et de bobine. Commute la puissance lorsque la bobine est alimentée ; ce n’est pas un disjoncteur. Prévoir des protections surcharge et court-circuit coordonnées. La tension de bobine n’est pas la tension de puissance. La bobine hors tension laisse les trois contacts de puissance normalement ouverts ouverts. L’amont peut rester sous tension.Alimentation AC triphaséeL1 / L2 / L3Protection court-circuitCoordonnée séparémentLC1D326BL Contacteur32 A AC-3Protection surcharge distincteInterverrouillage : bobine coupéeMoteur triphaséCharge / conducteurs dimensionnésAlimentation de commande de bobine24 V DCLC1D326BL commute trois pôles : 32 A AC-3 à ≤440 V CA, bobine 24 V DC. Conserver les suffixes exacts de raccordement et de bobine. Commute la puissance lorsque la bobine est alimentée ; ce n’est pas un disjoncteur. Prévoir des protections surcharge et court-circuit coordonnées. La tension de bobine n’est pas la tension de puissance. La bobine hors tension laisse les trois contacts de puissance normalement ouverts ouverts. L’amont peut rester sous tension.Alimentation AC triphaséeL1 / L2 / L3Protection court-circuitCoordonnée séparémentLC1D326BL Contacteur32 A AC-3Protection surcharge distincteInterverrouillage : bobine coupéeMoteur triphaséCharge / conducteurs dimensionnésAlimentation de commande de bobine24 V DC

    Puissance électriqueAlimentation de commande de bobinePE · Toujours connecté, jamais coupéInactif / conditionnel

    Schéma de principe, pas un plan d'installation. Les autres équipements et la mise en service doivent être vérifiés.

    Lire l’explication technique

    Commute la puissance lorsque la bobine est alimentée ; ce n’est pas un disjoncteur. Prévoir des protections surcharge et court-circuit coordonnées. La tension de bobine n’est pas la tension de puissance.

    02 · Caractéristiques

    Valeurs nominales, dimensions et conséquences pratiques.

    Identité du dispositif

    Référence Schneider

    LC1D326BL

    Fonction de protection

    Contacteur

    Configuration des pôles

    3 NO + auxiliaires

    Caractéristiques électriques

    Calibre moteur AC-3

    32 A · ≤440 V AC · <60 °C · IEC 60947-4-1

    Calibre résistif AC-1

    50 A · ≤440 V AC · <60 °C · IEC 60947-4-1

    Tension de bobine Uc

    24 V DC

    Type de bobine

    CC basse consommation

    Contacts de puissance

    3 NO

    Contacts auxiliaires

    1 NO + 1 NC

    Montage et raccordement

    Montage et raccordement

    Bornes pour cosses à anneau, puissance et commande ; pas la variante à vis-étrier.

    Limite d’installation

    Le montage et la préparation des conducteurs suivent le dessin et le tableau des bornes du fabricant ; aucun accessoire supposé inclus.

    03 · Repères de choix

    Quatre repères de choix pratiques.

    Choisir selon le service du circuit et la référence exacte du fabricant.

    1. 01

      Charge et catégorie d'emploi

      AC-3 : 32 A à ≤440 V CA. AC-1 : 50 A à ≤440 V CA, sous 60 °C. Ces catégories d’emploi et leurs calibres ne sont pas interchangeables.

    2. 02

      Alimentation de la bobine

      Alimenter la bobine en 24 V DC, pas à la tension de la charge. Bobine CC basse consommation.

    3. 03

      Contacts de puissance et auxiliaires

      Trois contacts de puissance normalement ouverts ; un auxiliaire NO et un NC. Les auxiliaires assurent la commande/signalisation, pas le courant moteur.

    4. 04

      Montage et raccordement

      Bornes pour cosses à anneau, puissance et commande ; pas la variante à vis-étrier.

    04 · Documentation

    Conserver la traçabilité de la référence exacte.

    Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.

    05 · Compléter le système

    Accessoires et équipements complémentaires dans une seule demande.

    Les équipements distincts sont choisis selon l’installation ; aucun équipement complémentaire n’est ajouté automatiquement à votre demande.

    Aucun équipement complémentaire sélectionné automatiquement. Les protections distinctes et accessoires sont choisis selon l’installation.
