Fiche produit ABB IN FH202 40A-30mA/ACFiche technique · International · Français / anglaisFiche produit ABB de 2023 · référence exacte
ABBÉconomique

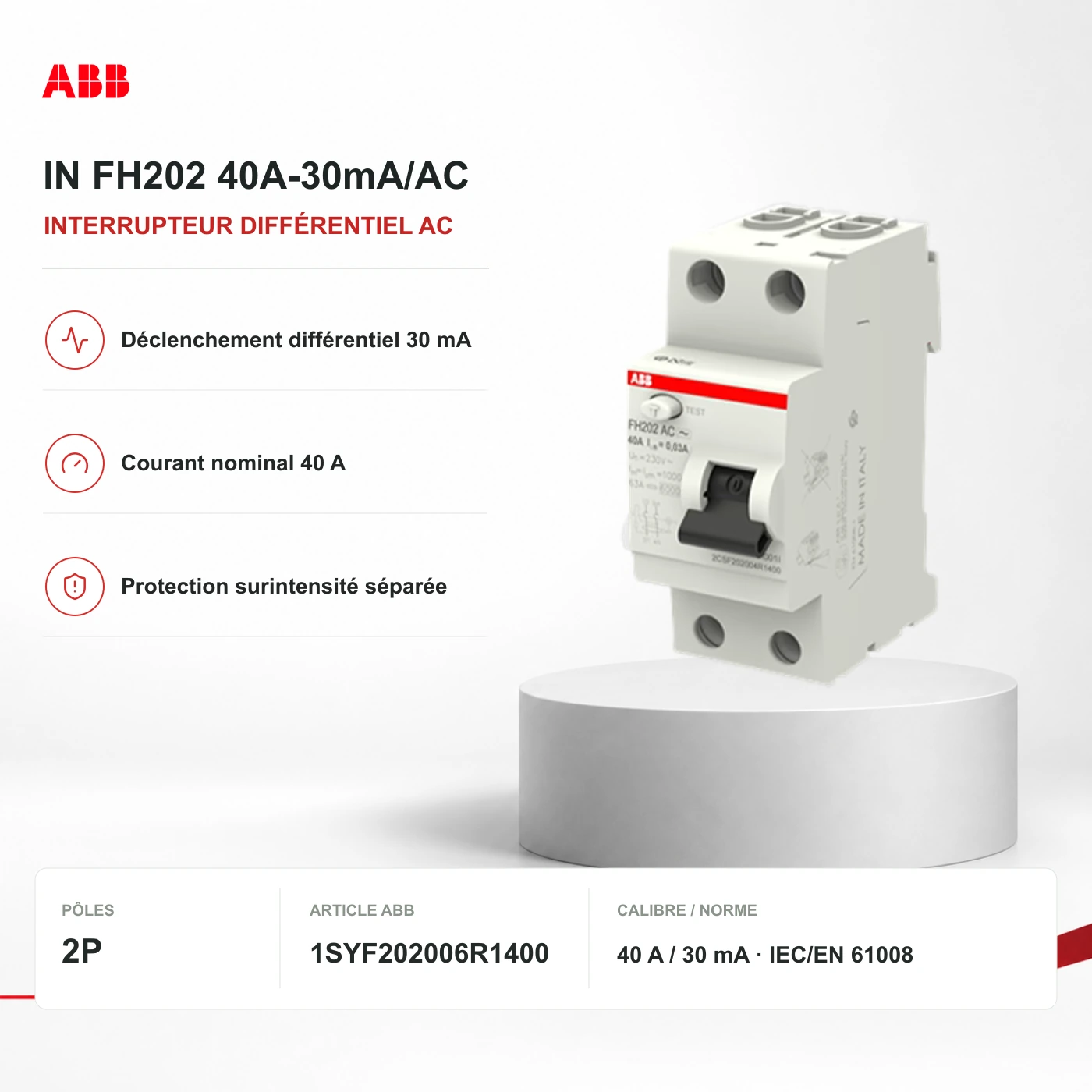

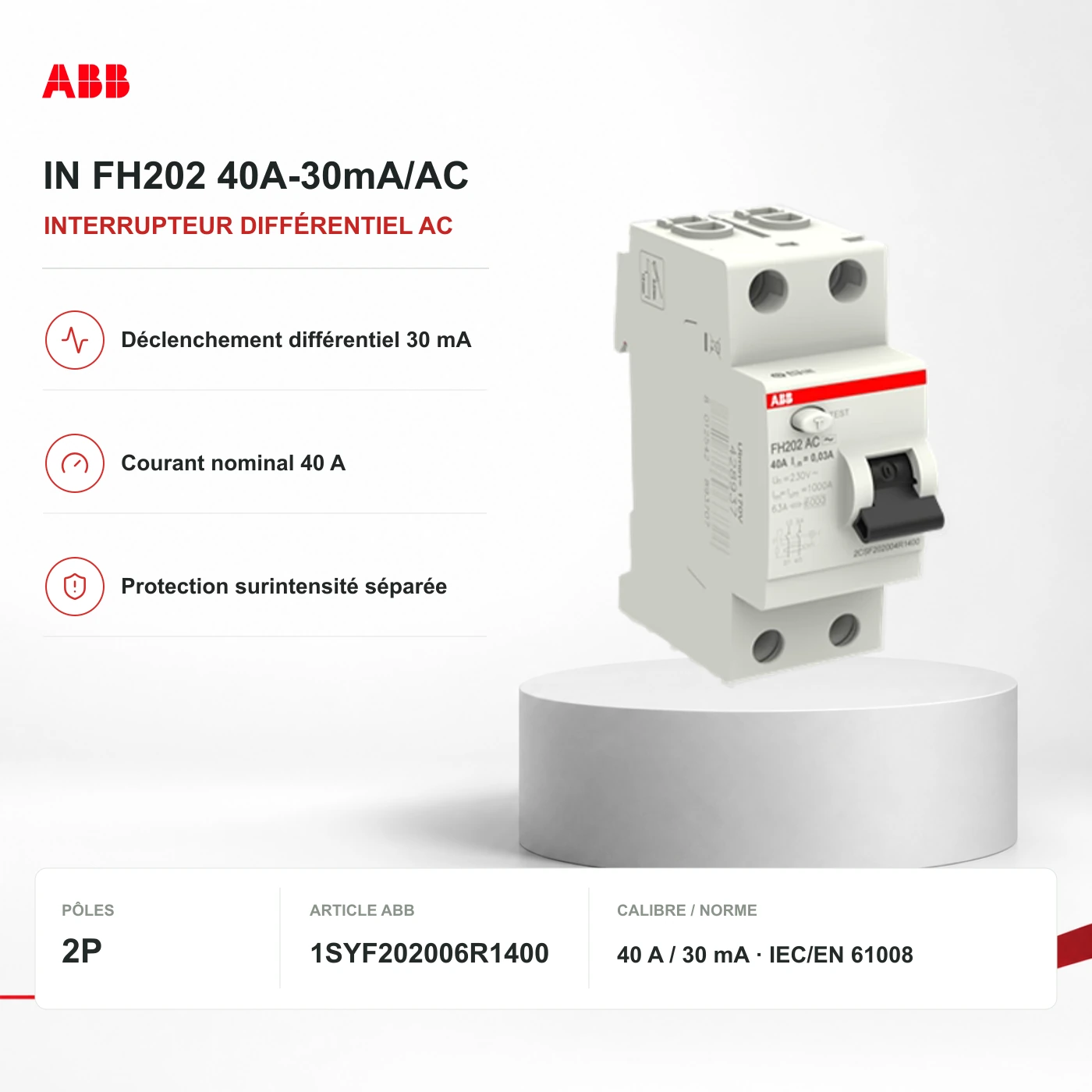

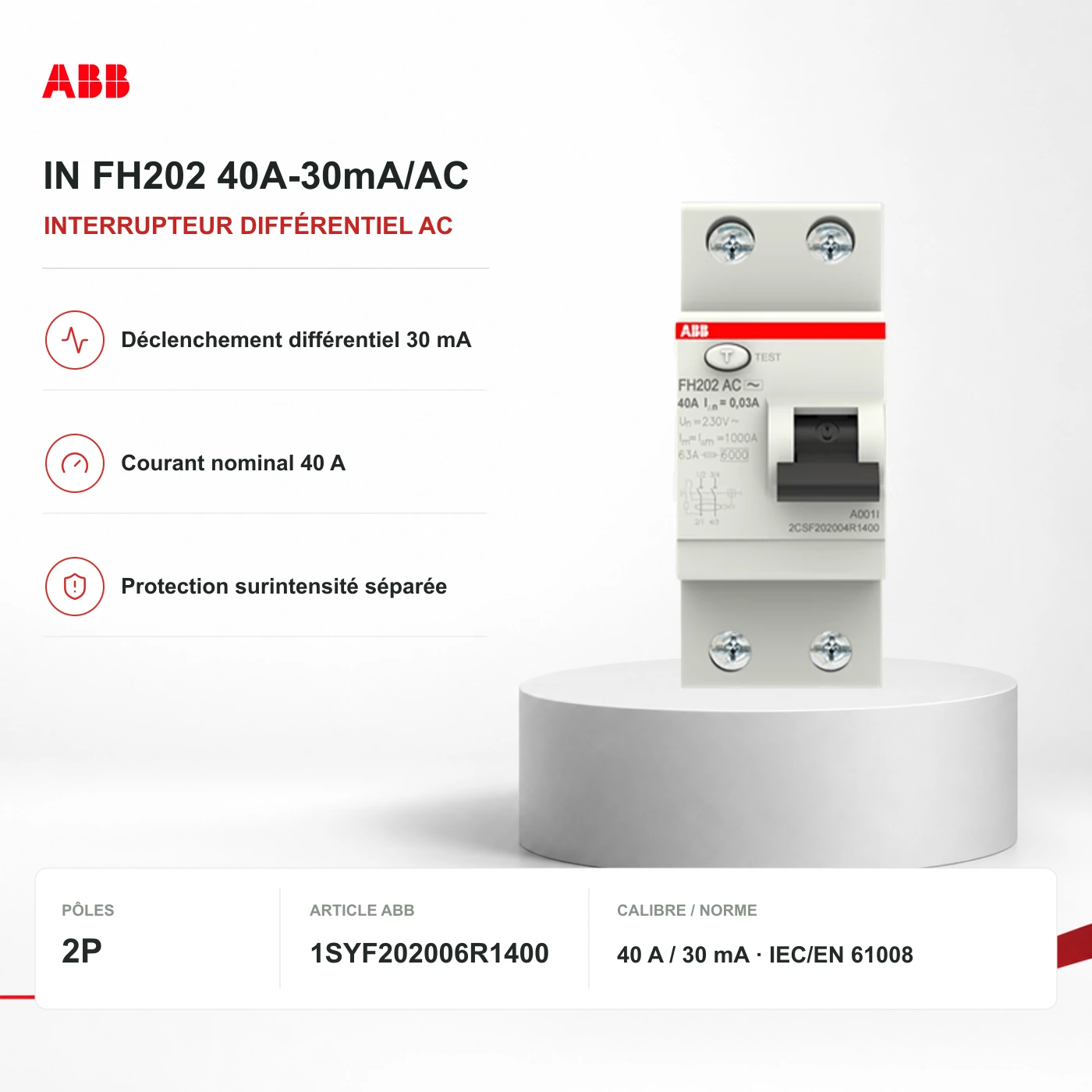

Interrupteur différentiel ABB IN FH202 40 A / 30 mA type AC
Référence exacte · IN FH202 40A-30mA/AC
Détecte les courants de défaut à la terre de forme d’onde type AC, avec une sensibilité nominale de 30 mA.
- Fonction de protection
- Interrupteur différentiel (RCCB)
- Courant nominal
- 40 A · 30 mA · type AC
- Pôles
- 2
- Article ABB
- 1SYF202006R1400
Ne protège ni contre les surcharges ni contre les courts-circuits ; prévoir une protection contre les surintensités séparée et coordonnée.
Prix confirmé sur devis
Le devis écrit confirme la référence exacte, les accessoires nécessaires, la compatibilité, la livraison et les conditions commerciales.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
Détecte les courants de défaut à la terre de forme d’onde type AC, avec une sensibilité nominale de 30 mA.
Applications adaptées
- Circuits AC nécessitant une protection différentielle type AC de 30 mA, si les charges et les règles locales autorisent ce type.
Pourquoi ReneWave peut le présélectionner
- Détecte les courants de défaut à la terre de forme d’onde type AC, avec une sensibilité nominale de 30 mA.
Position dans le circuit
Exemple : un circuit de chauffage résistif.
Ne protège ni contre les surcharges ni contre les courts-circuits ; prévoir une protection contre les surintensités séparée et coordonnée.
Exemple de charge résistive sans électronique : le FH202 détecte les courants de fuite AC sinusoïdaux. Vérifier l'adéquation du type AC et les règles locales. Les commandes électroniques, variateurs et équipements solaires nécessitent un choix différentiel étudié séparément. Une protection contre les surintensités distincte est obligatoire.
Lire l’explication technique
Ne protège ni contre les surcharges ni contre les courts-circuits ; prévoir une protection contre les surintensités séparée et coordonnée.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Identification de l’appareil
- Référence ABB
IN FH202 40A-30mA/AC
- Code article ABB
1SYF202006R1400
- Norme produit
IEC/EN 61008
03 · À confirmer avant devis
Quatre vérifications avant de proposer cette référence.
ReneWave vérifie le contexte électrique, les équipements raccordés, les conditions d’installation et la configuration avant d’intégrer la référence exacte au devis écrit.
- 01
Adéquation du type AC
Vérifier que le type AC convient aux charges raccordées et aux exigences locales.
- 02
Coordination contre les surintensités
Coordonner une protection contre les surintensités distincte ; 40 A est le courant nominal, pas un seuil de déclenchement sur surcharge.
- 03
Courant et câblage
Vérifier le courant nominal, la tension d’alimentation et les conducteurs par rapport au circuit réel.
- 04
Article ABB exact
Confirmer le code article ABB livré ; la galerie montre la gamme FH202, pas l’étiquette du code de commande exact.
04 · Documentation
Conserver la traçabilité de la référence exacte.
Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.
05 · Compléter le système
Accessoires et équipements complémentaires dans une seule demande.
Sélectionnez les équipements complémentaires utiles. ReneWave vérifie les quantités et la compatibilité avant leur intégration au devis écrit.
Aucun équipement complémentaire n’est présenté pour cette référence. Les accessoires nécessaires sont confirmés lors du devis.
