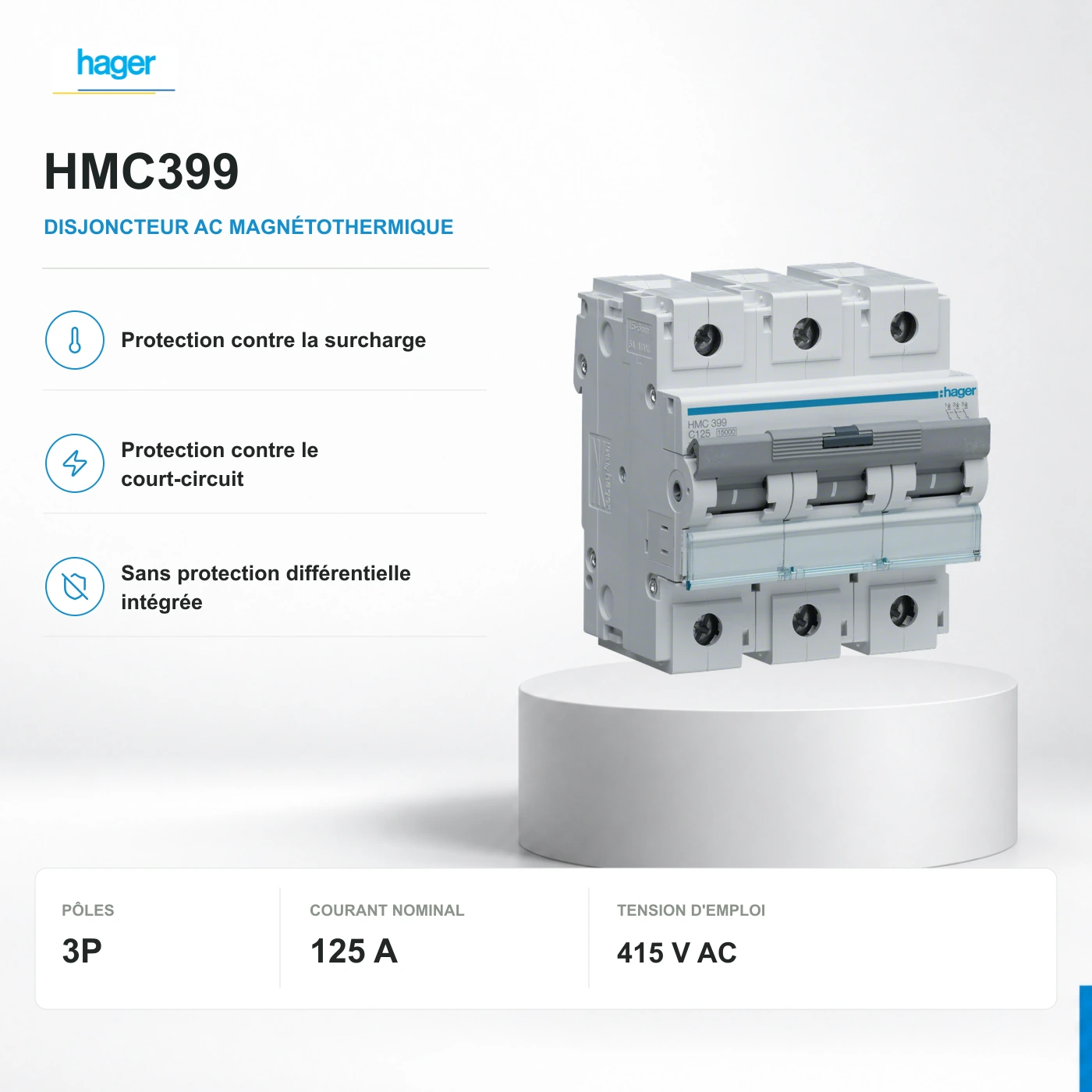

Hager HMC399 · 3P · 125 A
Référence exacte · HMC399
HMC399 protège 3 pôles contre les surcharges et courts-circuits, avec une courbe C et un calibre 125 A. C'est un disjoncteur modulaire sur rail DIN, pas un disjoncteur compact à boîtier moulé.
- Fonction de protection
- Disjoncteur magnétothermique
- Configuration des pôles
- 3P
- Courant nominal
- 125 A
Protection surcharge et court-circuit, sans protection différentielle intégrée. Prévoir une protection contre les fuites séparée si nécessaire.
Prix confirmé sur devis
Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste de la responsabilité de l’installateur.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
HMC399 protège 3 pôles contre les surcharges et courts-circuits, avec une courbe C et un calibre 125 A. C'est un disjoncteur modulaire sur rail DIN, pas un disjoncteur compact à boîtier moulé.
Applications adaptées
- Distribution tertiaire ou circuits d'équipements sélectionnés, adaptés à l'alimentation documentée et à la fonction de protection.
Pourquoi ReneWave peut le présélectionner
- HMC399 protège 3 pôles contre les surcharges et courts-circuits, avec une courbe C et un calibre 125 A. C'est un disjoncteur modulaire sur rail DIN, pas un disjoncteur compact à boîtier moulé.
Place dans le système
Protection AC : vue unifilaire de principe.
Protection surcharge et court-circuit, sans protection différentielle intégrée. Prévoir une protection contre les fuites séparée si nécessaire.
Le dispositif fermé alimente L1 / L2 / L3. Les protections des départs restent distinctes. PE contourne tous les pôles coupés.
Lire l’explication technique
Protection surcharge et court-circuit, sans protection différentielle intégrée. Prévoir une protection contre les fuites séparée si nécessaire.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Identité du dispositif
- Référence Hager
HMC399
- EAN du fabricant
3250613230210
- Fonction de protection
Disjoncteur magnétothermique
- Configuration des pôles
3P
- Courant nominal
125 A
- Tension assignée d'emploi
415 V AC
- Courbe de déclenchement
C
- Neutre
L1, L2 et L3 sont coupés ensemble. Le neutre ne passe pas dans ce dispositif tripolaire.
Caractéristiques électriques
- Icn · IEC 60898-1
15 kA · 400 V AC · IEC 60898-1
- Icu · IEC 60947-2
15 kA · 400 V AC · IEC 60947-2
- Ui
500 V
- Uimp
6 kV
- Fréquence
50–60 Hz
- IP
IP20
Montage et raccordement
- Modules / largeur
4.5 / 80 mm
- Dimensions H × L × P
90 × 80 × 70 mm
- Couple des bornes
3.6 Nm
03 · Repères de choix
Quatre repères de choix pratiques.
Choisir selon la fonction du circuit, les conducteurs et les limites électriques documentées.
- 01
Configuration des pôles
L1, L2 et L3 sont coupés ensemble. Le neutre ne passe pas dans ce dispositif tripolaire.
- 02
Calibre et fonction de protection
Courbe C : adapter le démarrage et la protection des conducteurs au calibre 125 A. La température ambiante modifie le courant continu admissible ; utiliser le tableau Hager.
- 03
Tension et pouvoir de coupure
Seules les capacités concordantes à 400 V sont publiées. Les documents Hager divergent à 230 V ; cette valeur et les valeurs Ics sans tension précisée sont omises. Icn et Icu relèvent de normes différentes.
- 04
Montage et raccordement
Montage sur rail DIN, 4.5 modules / 80 mm. Respecter les bornes et instructions du fabricant. Le couple nominal haut/bas est de 3,6 Nm ; la plage générique 3,5–5 Nm ne constitue pas un réglage universel.
04 · Documentation
Conserver la traçabilité de la référence exacte.
Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.
Hager HMC - déclaration UE de conformitéCertificat · International · Anglais / Français
05 · Compléter le système
Accessoires et équipements complémentaires dans une seule demande.
Les équipements distincts sont choisis selon l’installation ; aucun équipement complémentaire n’est ajouté automatiquement à votre demande.
Aucun équipement complémentaire sélectionné automatiquement. Les protections distinctes et accessoires sont choisis selon l’installation.
