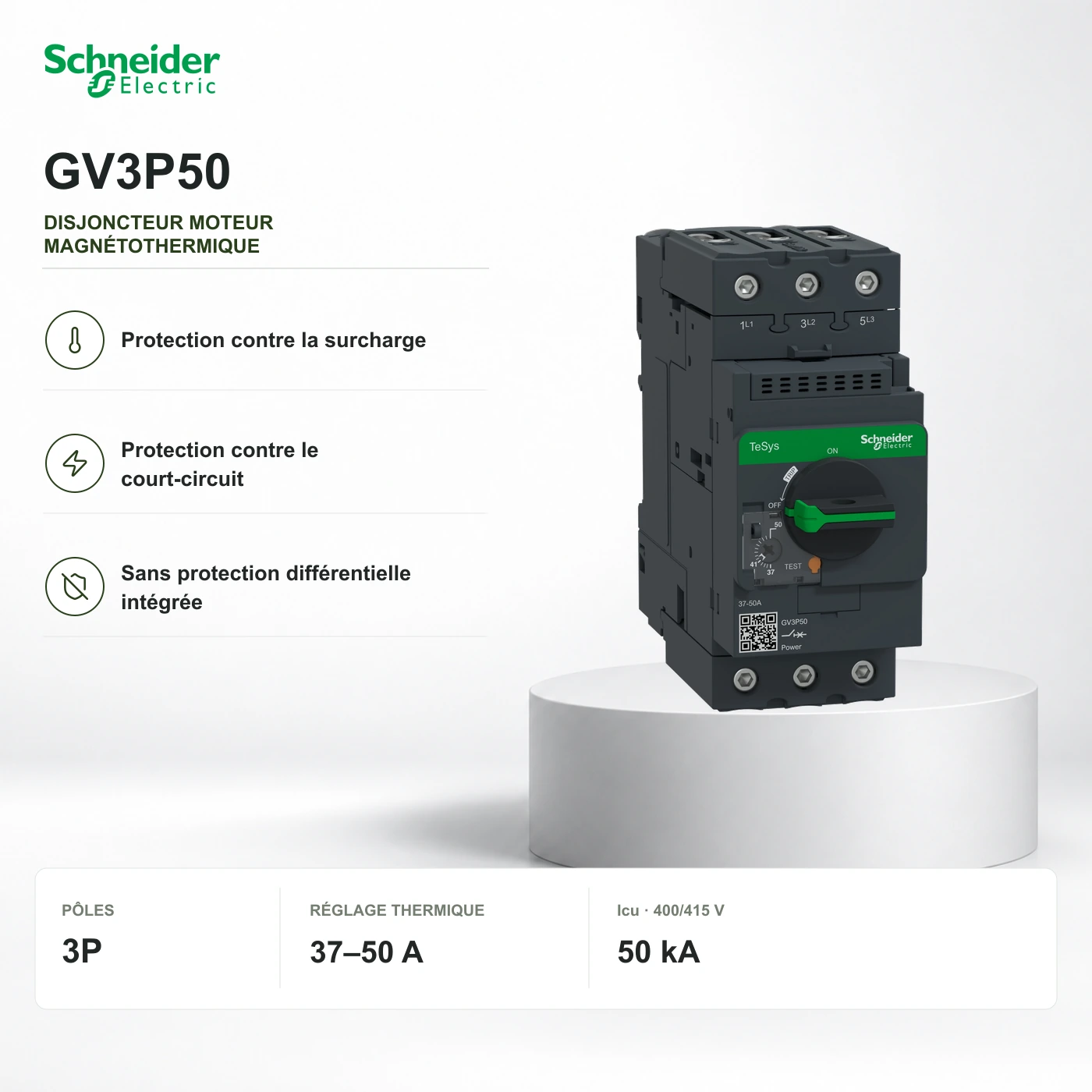

Schneider GV3P50 · disjoncteur moteur
Référence exacte · GV3P50
TeSys GV3P GV3P50 : 3 pôles protégés, réglage thermique 37–50 A. Protection thermique surcharge et magnétique court-circuit.
- Courant nominal / réglage
- 37–50 A
- Seuil de déclenchement magnétique
- 700 A
- Icu · IEC/EN 60947-2
- 50 kA · 400/415 V AC · 50/60 Hz
Protège contre surcharge et court-circuit. Sans protection différentielle intégrée. Dimensionner les conducteurs, le pouvoir de coupure et la coordination amont/aval pour l’installation.
Prix confirmé sur devis
Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste de la responsabilité de l’installateur.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
TeSys GV3P GV3P50 : 3 pôles protégés, réglage thermique 37–50 A. Protection thermique surcharge et magnétique court-circuit.
Applications adaptées
- Commande ou protection moteur dans un circuit d’équipement coordonné séparément.
Pourquoi ReneWave peut le présélectionner
- TeSys GV3P GV3P50 : 3 pôles protégés, réglage thermique 37–50 A. Protection thermique surcharge et magnétique court-circuit.
Place dans le système
Protection AC : vue unifilaire de principe.
Protège contre surcharge et court-circuit. Sans protection différentielle intégrée. Dimensionner les conducteurs, le pouvoir de coupure et la coordination amont/aval pour l’installation.
L’alimentation atteint le circuit sélectionné via le disjoncteur fermé. Le PE reste connecté hors du dispositif.
Lire l’explication technique
Protège contre surcharge et court-circuit. Sans protection différentielle intégrée. Dimensionner les conducteurs, le pouvoir de coupure et la coordination amont/aval pour l’installation.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Identité du dispositif
- Référence Schneider
GV3P50
- Fonction de protection
Disjoncteur moteur
- Configuration des pôles
3P
Caractéristiques électriques
- Courant nominal / réglage
37–50 A
- Seuil de déclenchement magnétique
700 A
- Icu · IEC/EN 60947-2
50 kA · 400/415 V AC · 50/60 Hz
- Ics · IEC/EN 60947-2
100% × Icu · 400/415 V AC · 50/60 Hz
Montage et raccordement
- Montage et raccordement
Bornes de puissance EverLink BTR ; commande et couple selon la fiche exacte.
- Limite d’installation
Le montage et la préparation des conducteurs suivent le dessin et le tableau des bornes du fabricant ; aucun accessoire supposé inclus.
03 · Repères de choix
Quatre repères de choix pratiques.
Choisir selon le service du circuit et la référence exacte du fabricant.
- 01
Configuration des pôles
3 pôles coupés et protégés. Le PE reste hors du chemin commuté. Affecter un éventuel neutre selon le schéma de l’installation.
- 02
Courant et fonction de protection
Régler la protection thermique selon le courant de plaque et le service moteur, pas selon un calibre de distribution courbe C.
- 03
Tension et pouvoir de coupure
Icn, Icu et Ics sont des valeurs distinctes. Les valeurs ci-dessous sont qualifiées par tension, fréquence et norme ; voir la fiche pour les autres tensions.
- 04
Montage et raccordement
Bornes de puissance EverLink BTR ; commande et couple selon la fiche exacte.
04 · Documentation
Conserver la traçabilité de la référence exacte.
Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.
05 · Compléter le système
Accessoires et équipements complémentaires dans une seule demande.
Les équipements distincts sont choisis selon l’installation ; aucun équipement complémentaire n’est ajouté automatiquement à votre demande.
Aucun équipement complémentaire sélectionné automatiquement. Les protections distinctes et accessoires sont choisis selon l’installation.
