Hager CFC440F - fiche techniqueFiche technique · International / Maroc · Français
HagerMeilleur équilibre

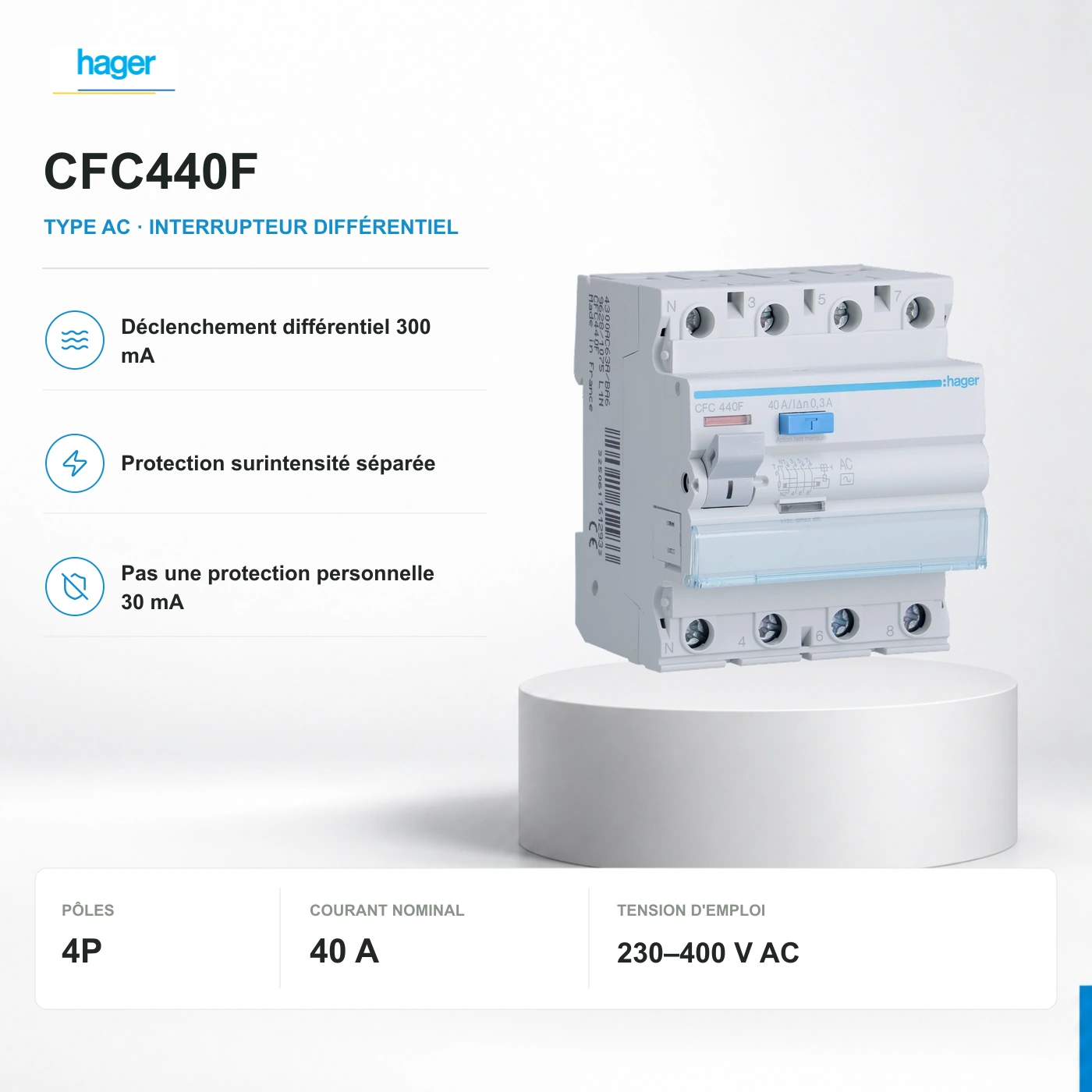

Hager CFC440F · 3P+N · 4P · 40 A
Référence exacte · CFC440F
CFC440F surveille les fuites en 3P+N · 4P, à 300 mA, type AC. Son calibre 40 A est le courant admissible, pas un seuil de surcharge.
- Fonction de protection
- Interrupteur différentiel type AC
- Configuration des pôles
- 3P+N · 4P
- Courant nominal
- 40 A
Protection différentielle uniquement : sans déclenchement surcharge ou court-circuit. Une protection surintensité séparée et coordonnée est nécessaire. 300 mA n'est pas le niveau 30 mA de protection complémentaire des personnes ; le type AC détecte les courants résiduels alternatifs sinusoïdaux, pas toutes les formes d'onde des charges électroniques.
Prix confirmé sur devis
Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste de la responsabilité de l’installateur.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
CFC440F surveille les fuites en 3P+N · 4P, à 300 mA, type AC. Son calibre 40 A est le courant admissible, pas un seuil de surcharge.
Applications adaptées
- Distribution tertiaire ou circuits d'équipements sélectionnés, adaptés à l'alimentation documentée et à la fonction de protection.
Pourquoi ReneWave peut le présélectionner
- CFC440F surveille les fuites en 3P+N · 4P, à 300 mA, type AC. Son calibre 40 A est le courant admissible, pas un seuil de surcharge.
Place dans le système
Protection AC : vue unifilaire de principe.
Protection différentielle uniquement : sans déclenchement surcharge ou court-circuit. Une protection surintensité séparée et coordonnée est nécessaire. 300 mA n'est pas le niveau 30 mA de protection complémentaire des personnes ; le type AC détecte les courants résiduels alternatifs sinusoïdaux, pas toutes les formes d'onde des charges électroniques.
Le dispositif fermé alimente L1 / L2 / L3 / N. Un appareil amont séparé assure la protection surintensité. PE contourne tous les pôles coupés.
Lire l’explication technique
Protection différentielle uniquement : sans déclenchement surcharge ou court-circuit. Une protection surintensité séparée et coordonnée est nécessaire. 300 mA n'est pas le niveau 30 mA de protection complémentaire des personnes ; le type AC détecte les courants résiduels alternatifs sinusoïdaux, pas toutes les formes d'onde des charges électroniques.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Identité du dispositif
- Référence Hager
CFC440F
- EAN du fabricant
3250611612933
- Fonction de protection
Interrupteur différentiel type AC
- Configuration des pôles
3P+N · 4P
- Courant nominal
40 A
- Tension assignée d'emploi
230–400 V AC
- Sensibilité différentielle
300 mA · type AC
- Neutre
Le neutre est coupé avec les phases et participe à la mesure différentielle. Aucun conducteur n'a de protection surintensité intégrée dans cet interrupteur.
Caractéristiques électriques
- Inc · EN 61008-1
6 kA · conditionnel, avec protection surintensité coordonnée
- Pouvoir de fermeture / coupure
1.5 kA
- Ui
500 V
- Uimp
4 kV
- Fréquence
50 Hz
- IP
IP20
Montage et raccordement
- Modules / largeur
4 / 70 mm
- Dimensions H × L × P
83 × 70 × 70 mm
- Couple des bornes
2.8 Nm
03 · Repères de choix
Quatre repères de choix pratiques.
Choisir selon la fonction du circuit, les conducteurs et les limites électriques documentées.
- 01
Configuration des pôles
Le neutre est coupé avec les phases et participe à la mesure différentielle. Aucun conducteur n'a de protection surintensité intégrée dans cet interrupteur.
- 02
Calibre et fonction de protection
CFC440F surveille les fuites en 3P+N · 4P, à 300 mA, type AC. Son calibre 40 A est le courant admissible, pas un seuil de surcharge.
- 03
Tension et pouvoir de coupure
Inc 6 kA est un courant conditionnel de court-circuit selon EN 61008-1 avec protection amont coordonnée, pas un pouvoir Icn autonome. La fiche n'attribue pas de tension distincte à Inc.
- 04
Montage et raccordement
Montage sur rail DIN, 4 modules / 70 mm. Respecter les bornes et instructions du fabricant. Couple nominal des bornes : 2,8 Nm.
04 · Documentation
Conserver la traçabilité de la référence exacte.
Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.
Hager CFC - déclaration UE de conformitéCertificat · International · Anglais / Français
05 · Compléter le système
Accessoires et équipements complémentaires dans une seule demande.
Les équipements distincts sont choisis selon l’installation ; aucun équipement complémentaire n’est ajouté automatiquement à votre demande.
Aucun équipement complémentaire sélectionné automatiquement. Les protections distinctes et accessoires sont choisis selon l’installation.
