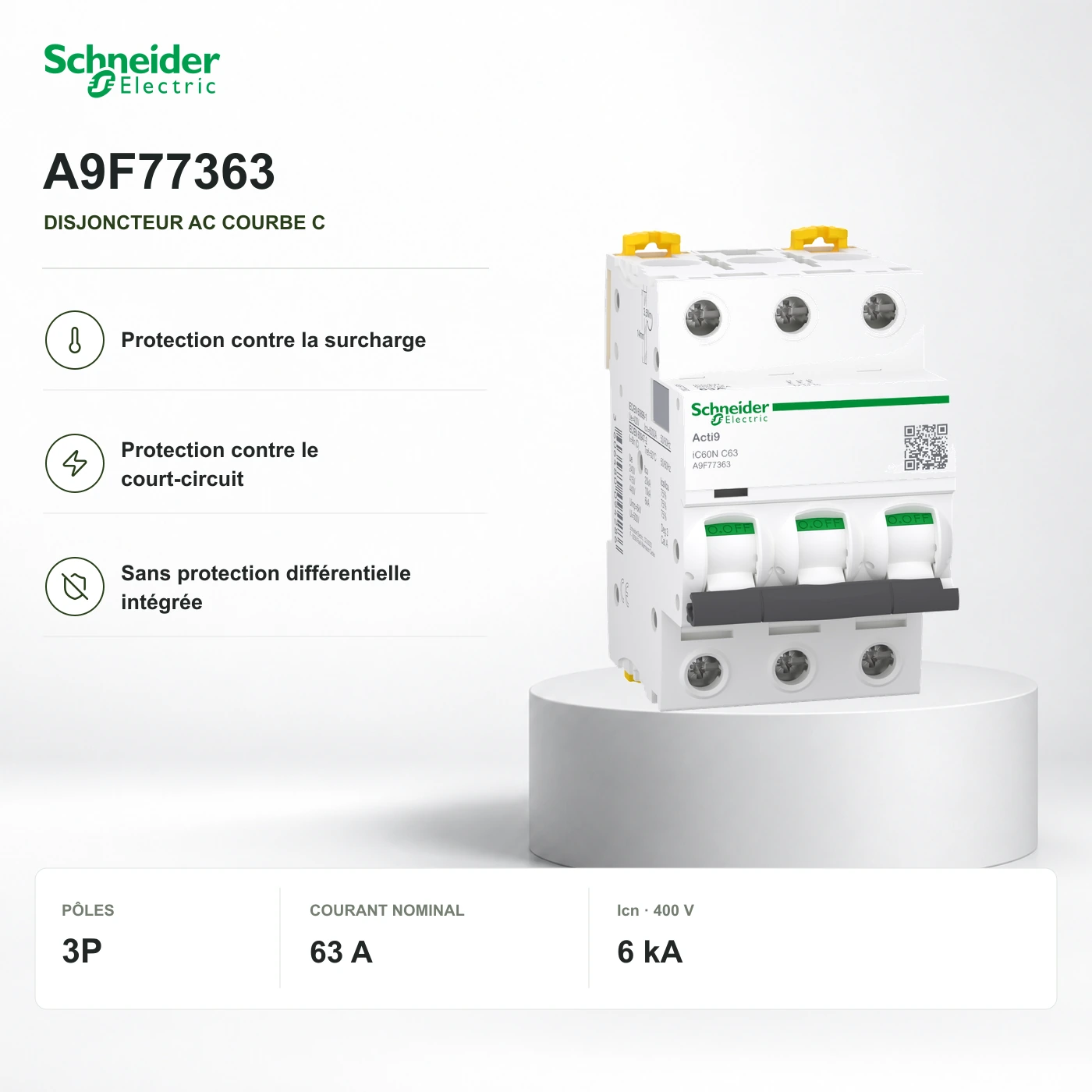

Schneider A9F77363 · disjoncteur 3P courbe C
Référence exacte · A9F77363
Acti9 iC60N A9F77363 : 3 pôles protégés, 63 A courbe C. Protection thermique surcharge et magnétique court-circuit.
- Courant nominal / réglage
- 63 A
- Caractéristique de déclenchement
- Courbe C
- Icn · IEC/EN 60898-1
- 6 kA · 400 V AC · 50/60 Hz
Protège contre surcharge et court-circuit. Sans protection différentielle intégrée. Dimensionner les conducteurs, le pouvoir de coupure et la coordination amont/aval pour l’installation.
Prix confirmé sur devis
Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste de la responsabilité de l’installateur.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
Acti9 iC60N A9F77363 : 3 pôles protégés, 63 A courbe C. Protection thermique surcharge et magnétique court-circuit.
Applications adaptées
- Circuits de distribution tertiaire avec conducteurs et courant de défaut documentés.
Pourquoi ReneWave peut le présélectionner
- Acti9 iC60N A9F77363 : 3 pôles protégés, 63 A courbe C. Protection thermique surcharge et magnétique court-circuit.
Place dans le système
Protection AC : vue unifilaire de principe.
Protège contre surcharge et court-circuit. Sans protection différentielle intégrée. Dimensionner les conducteurs, le pouvoir de coupure et la coordination amont/aval pour l’installation.
L’alimentation atteint le circuit sélectionné via le disjoncteur fermé. Le PE reste connecté hors du dispositif.
Lire l’explication technique
Protège contre surcharge et court-circuit. Sans protection différentielle intégrée. Dimensionner les conducteurs, le pouvoir de coupure et la coordination amont/aval pour l’installation.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Identité du dispositif
- Référence Schneider
A9F77363
- Fonction de protection
Disjoncteur magnétothermique
- Configuration des pôles
3P
Caractéristiques électriques
- Courant nominal / réglage
63 A
- Caractéristique de déclenchement
Courbe C
- Icn · IEC/EN 60898-1
6 kA · 400 V AC · 50/60 Hz
- Icu · IEC/EN 60947-2
10 kA · 380–415 V AC · 50/60 Hz
- Ics · IEC/EN 60947-2
7.5 kA · 380–415 V AC · 50/60 Hz
Montage et raccordement
- Montage et raccordement
Bornes à vis-étrier ; section et couple selon la fiche exacte.
- Limite d’installation
Le montage et la préparation des conducteurs suivent le dessin et le tableau des bornes du fabricant ; aucun accessoire supposé inclus.
03 · Repères de choix
Quatre repères de choix pratiques.
Choisir selon le service du circuit et la référence exacte du fabricant.
- 01
Configuration des pôles
3 pôles coupés et protégés. Le PE reste hors du chemin commuté. Affecter un éventuel neutre selon le schéma de l’installation.
- 02
Courant et fonction de protection
Protège contre surcharge et court-circuit. Sans protection différentielle intégrée. Dimensionner les conducteurs, le pouvoir de coupure et la coordination amont/aval pour l’installation.
- 03
Tension et pouvoir de coupure
Icn, Icu et Ics sont des valeurs distinctes. Les valeurs ci-dessous sont qualifiées par tension, fréquence et norme ; voir la fiche pour les autres tensions.
- 04
Montage et raccordement
Bornes à vis-étrier ; section et couple selon la fiche exacte.
04 · Documentation
Conserver la traçabilité de la référence exacte.
Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.
05 · Compléter le système
Accessoires et équipements complémentaires dans une seule demande.
Les équipements distincts sont choisis selon l’installation ; aucun équipement complémentaire n’est ajouté automatiquement à votre demande.
Aucun équipement complémentaire sélectionné automatiquement. Les protections distinctes et accessoires sont choisis selon l’installation.
