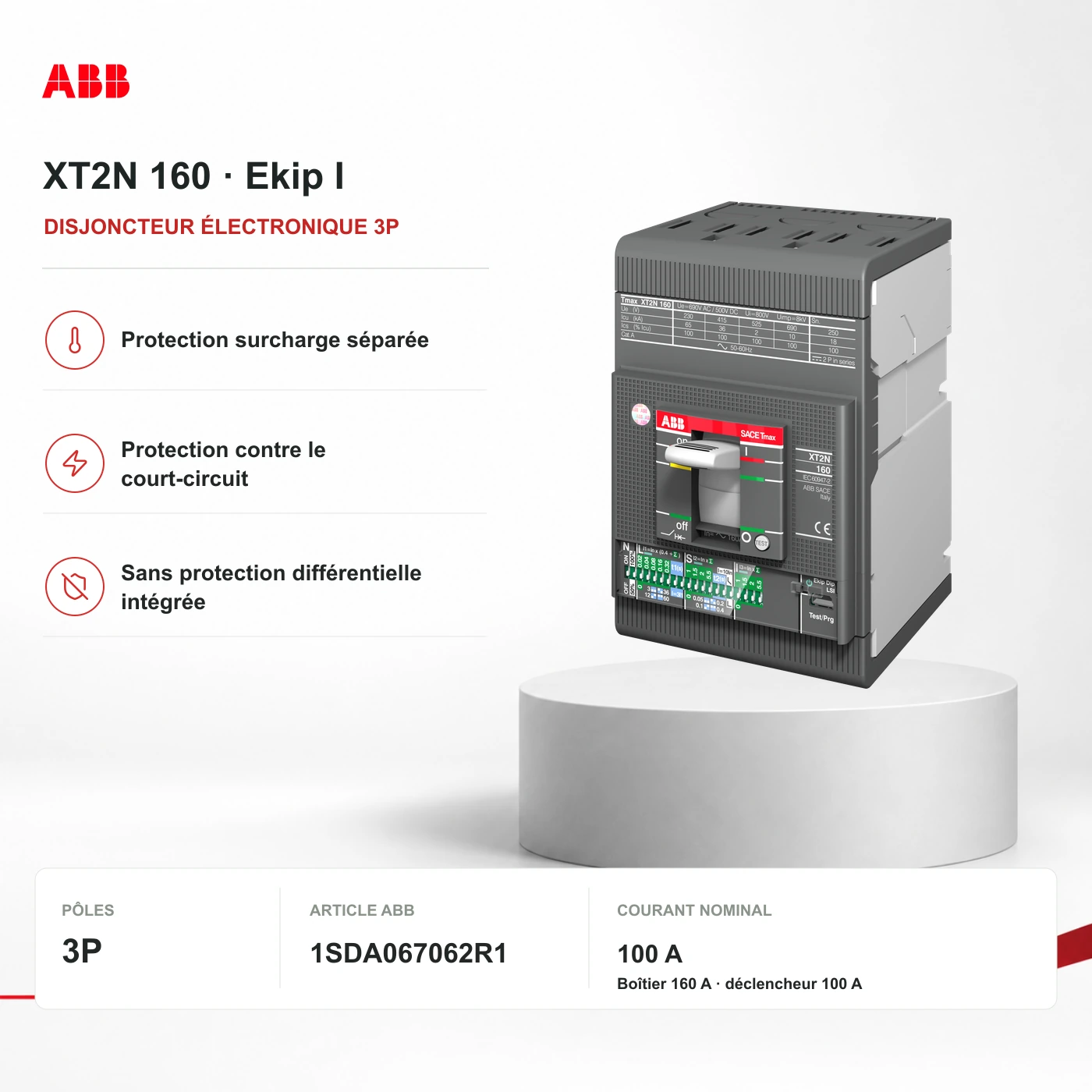

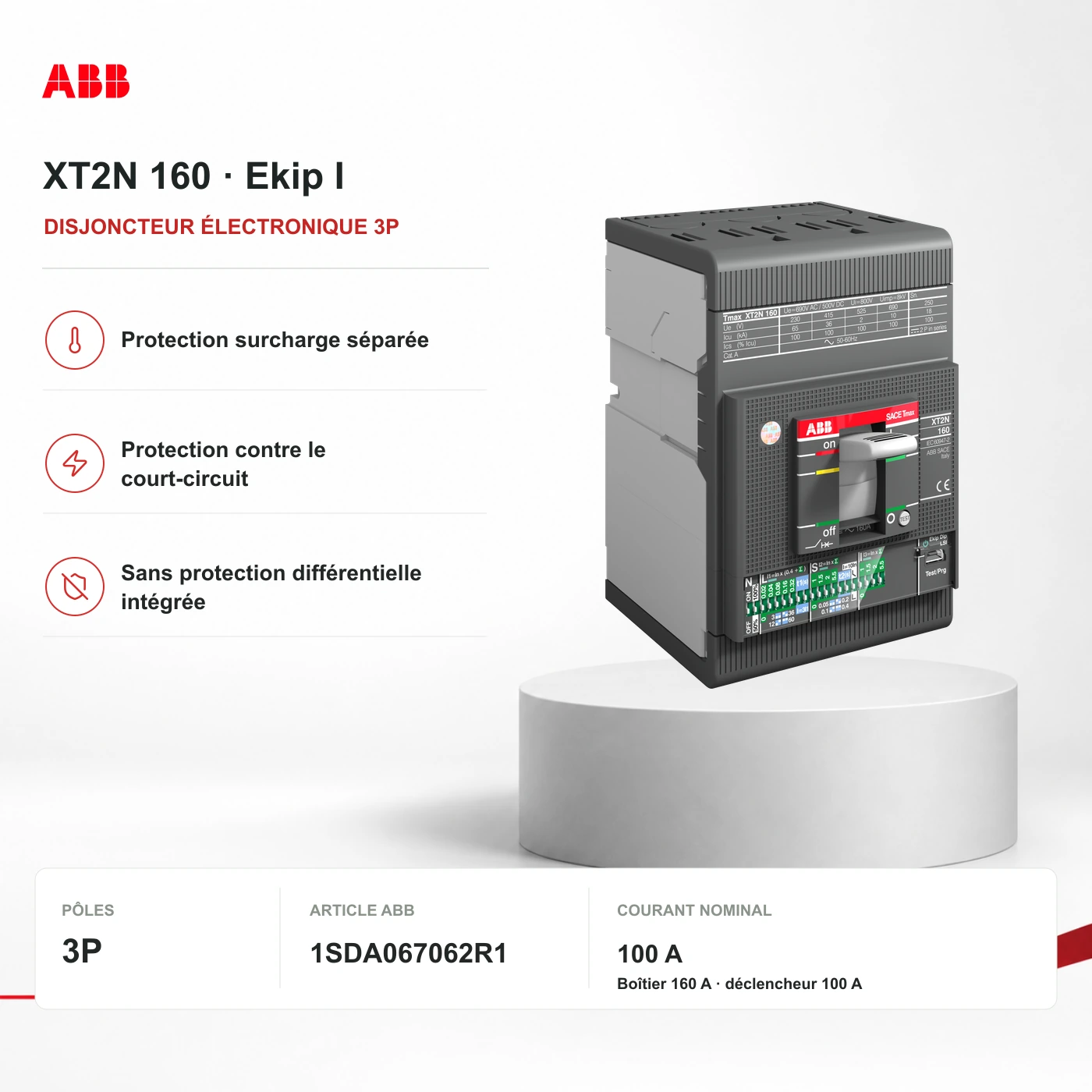

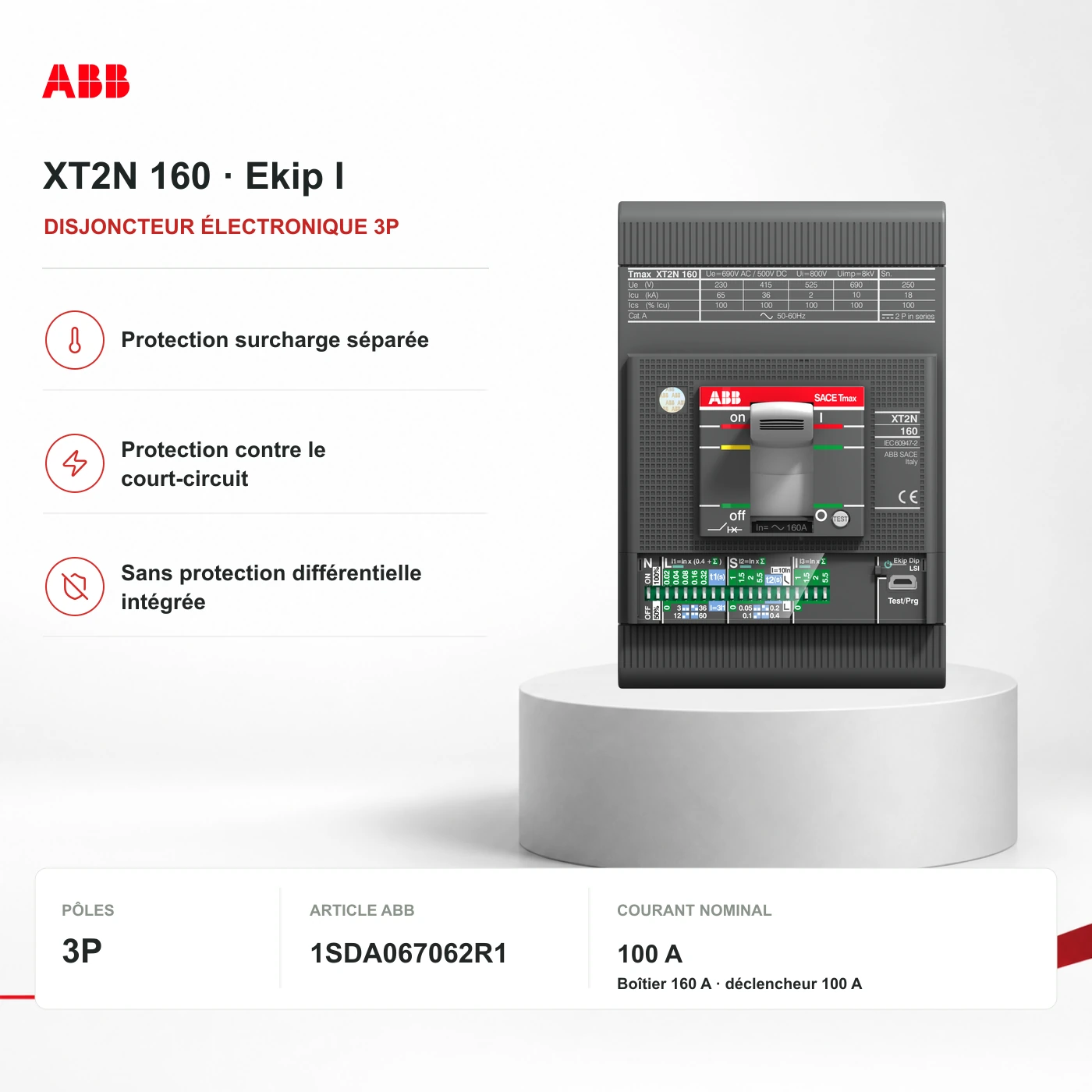

ABB XT2N 160 Ekip I · 100 A · 3P
Référence exacte · XT2N 160 Ekip I In=100A 3p F F
Ce dispositif ne protège pas contre la surcharge. Une protection surcharge séparée et coordonnée est nécessaire ; ce n’est pas un ensemble complet de protection moteur.
- Fonction de protection
- Protection électronique court-circuit instantané seule
- Pôles
- 3
- Courant nominal
- 100 A
Ce dispositif ne protège pas contre la surcharge. Une protection surcharge séparée et coordonnée est nécessaire ; ce n’est pas un ensemble complet de protection moteur. Sans protection différentielle intégrée. Prévoir une protection séparée contre les fuites à la terre si nécessaire.
Prix confirmé sur devis
Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste à la charge de l’installateur.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
Ce dispositif ne protège pas contre la surcharge. Une protection surcharge séparée et coordonnée est nécessaire ; ce n’est pas un ensemble complet de protection moteur.
Applications adaptées
- Équipement triphasé avec protection surcharge séparée.
Pourquoi ReneWave peut le présélectionner
- Ce dispositif ne protège pas contre la surcharge. Une protection surcharge séparée et coordonnée est nécessaire ; ce n’est pas un ensemble complet de protection moteur.
Position dans le circuit
Circuit AC triphasé : vue unifilaire de principe.
Ce dispositif ne protège pas contre la surcharge. Une protection surcharge séparée et coordonnée est nécessaire ; ce n’est pas un ensemble complet de protection moteur. Sans protection différentielle intégrée. Prévoir une protection séparée contre les fuites à la terre si nécessaire.
Le circuit triphasé sélectionné est alimenté à travers le dispositif fermé. Les autres équipements sont illustratifs, non inclus et non recommandés automatiquement.
Lire l’explication technique
Ce dispositif ne protège pas contre la surcharge. Une protection surcharge séparée et coordonnée est nécessaire ; ce n’est pas un ensemble complet de protection moteur. Sans protection différentielle intégrée. Prévoir une protection séparée contre les fuites à la terre si nécessaire.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Identification de l’appareil
- Référence ABB
XT2N 160 Ekip I In=100A 3p F F
- Code article ABB
1SDA067062R1
- Fonction de protection
Protection électronique court-circuit instantané seule
- Pôles
3
- Courant nominal
100 A
- Tension assignée d’emploi
690 V AC · IEC/EN 60947-2
- Déclencheur / boîtier
Déclencheur 100 A · boîtier 160 A
Pouvoir de coupure par tension
- Icu · IEC/EN 60947-2
65 kA · 220 / 230 / 240 V AC; 36 kA · 380 / 415 / 440 V AC; 30 kA · 500 V AC; 20 kA · 525 V AC; 10 kA · 690 V AC
- Ics · IEC/EN 60947-2
65 kA · 220 / 230 / 240 V AC; 36 kA · 380 / 415 / 440 V AC; 30 kA · 500 V AC; 20 kA · 525 V AC; 10 kA · 690 V AC
03 · Repères de choix
Quatre repères de choix pratiques.
Choisir selon le circuit, la charge et les conditions de défaut. Demander un devis pour la référence exacte sélectionnée.
- 01
Configuration des pôles
Trois pôles protégés pour L1, L2 et L3. Aucun pôle neutre : ne pas le substituer à un dispositif 3P+N ou 4P.
- 02
Calibre et déclenchement
Ce dispositif ne protège pas contre la surcharge. Une protection surcharge séparée et coordonnée est nécessaire ; ce n’est pas un ensemble complet de protection moteur.
- 03
Tension et pouvoir de coupure
Comparer le courant de court-circuit présumé au pouvoir de coupure à la tension et selon la norme applicables. Icn, Icu et Ics sont distincts et non interchangeables.
- 04
Raccordement et réglages
Version fixe à prises avant. Régler le seuil instantané I selon ABB et coordonner une protection surcharge séparée. Boîtier : 160 A ; déclencheur : 100 A.
04 · Documentation
Conserver la traçabilité de la référence exacte.
Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.
ABB XT2 · notice d’installationInstallation · International · Multilingue1SDH000721R0001 · famille de produits
