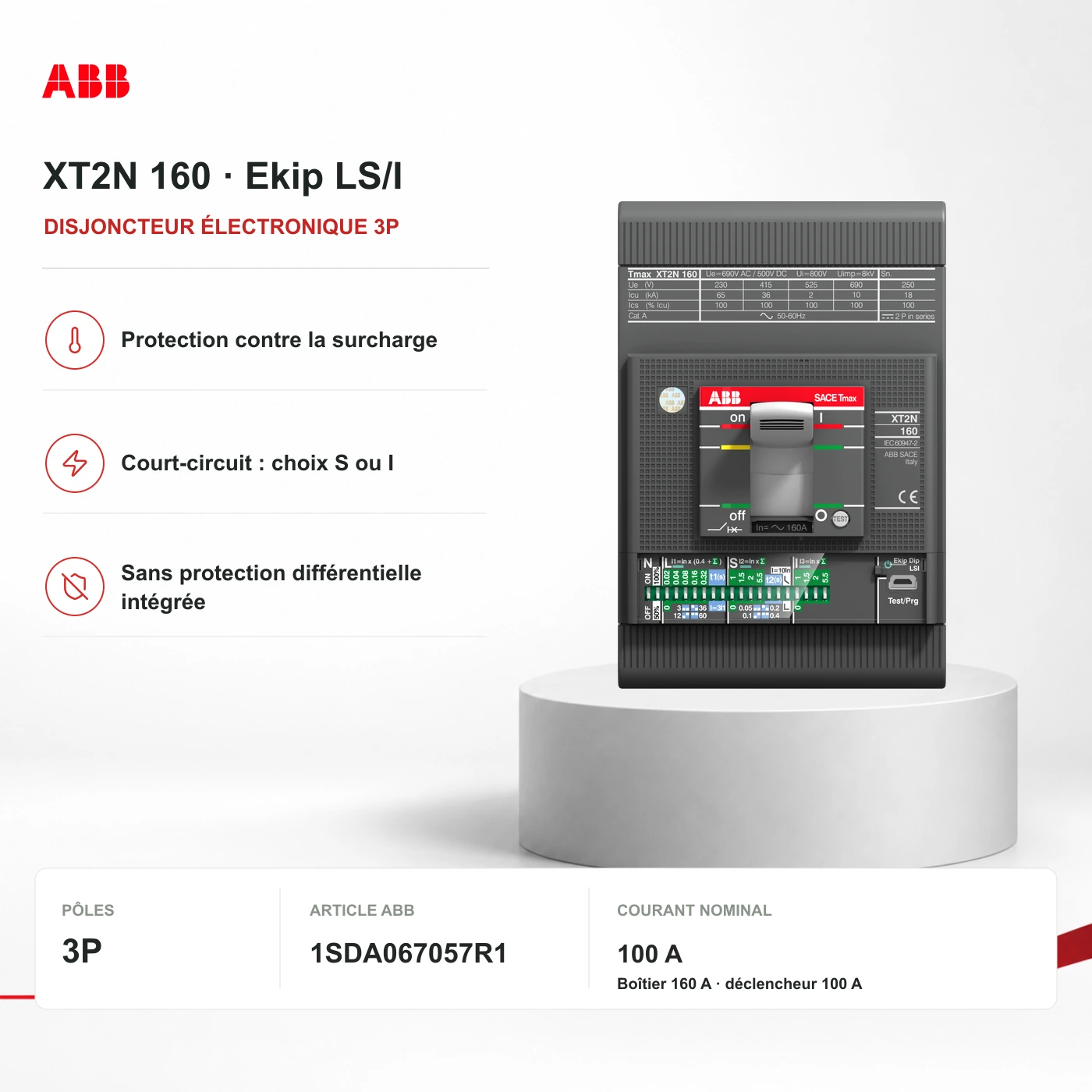

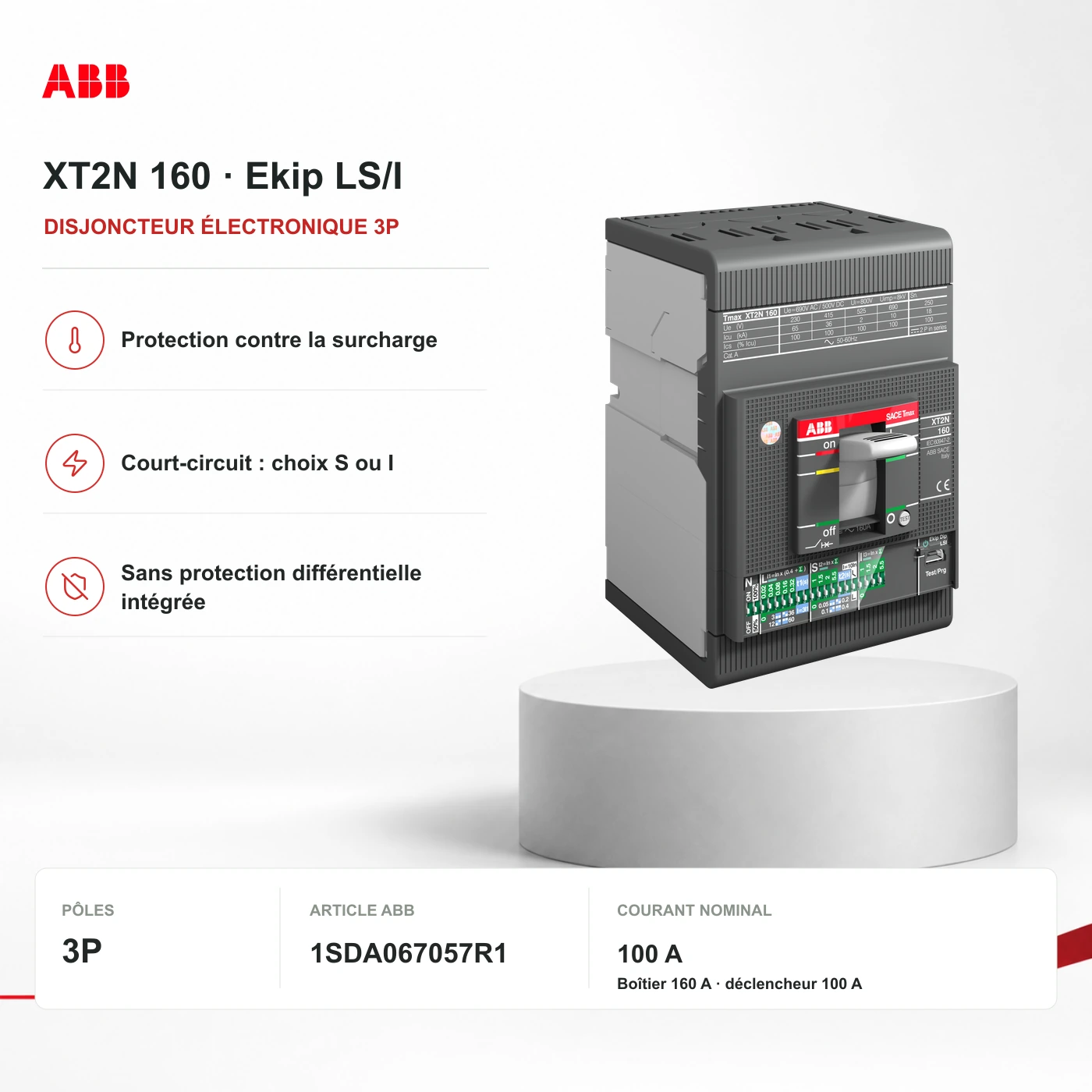

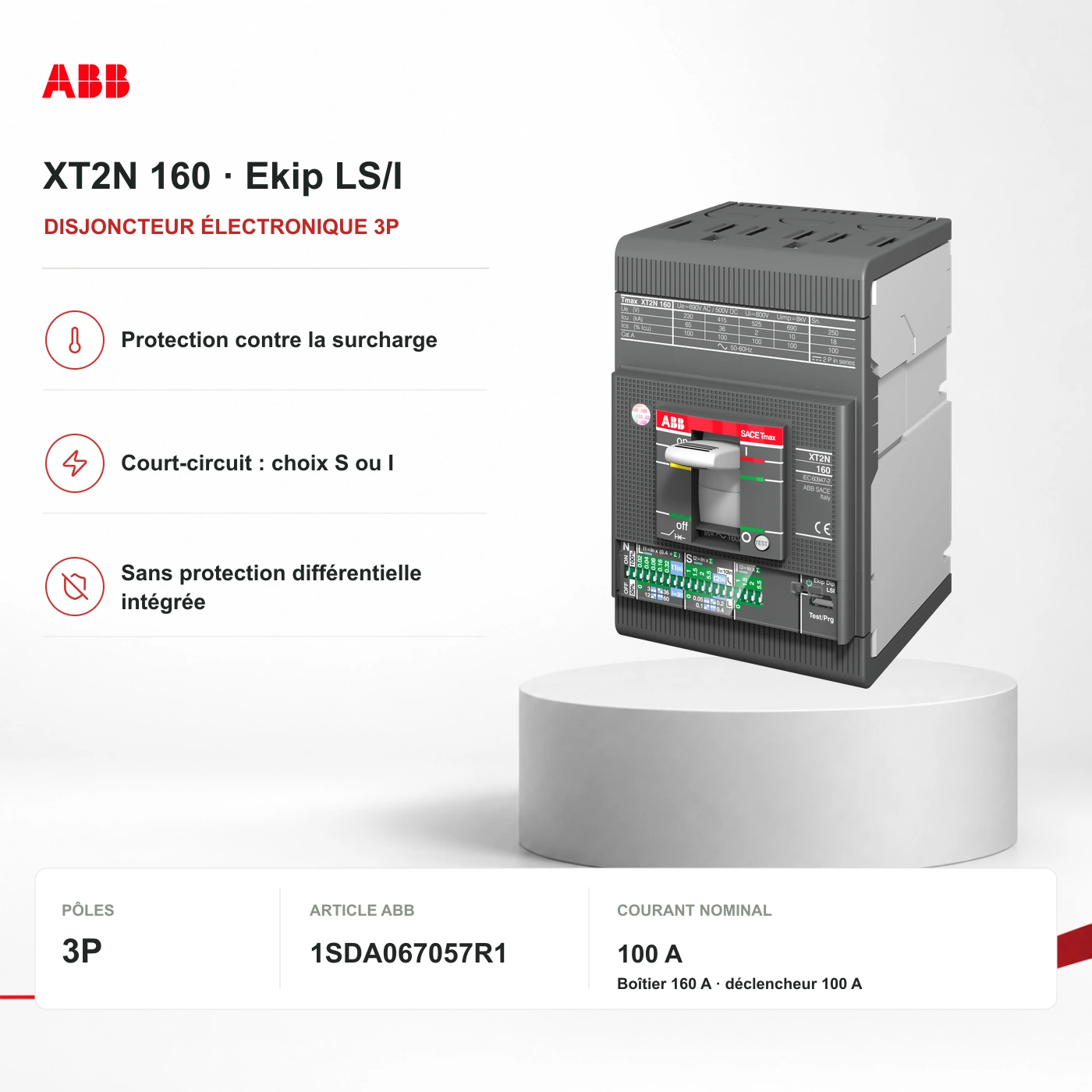

ABB XT2N 160 Ekip LS/I · 100 A · 3P
Référence exacte · XT2N 160 Ekip LS/I In=100A 3p F F
L protège contre la surcharge ; le court-circuit est configuré en S temporisé ou I instantané, pas les deux simultanément. Aucune fonction G n’est annoncée.
- Fonction de protection
- Protection électronique surcharge + court-circuit S ou I
- Pôles
- 3
- Courant nominal
- 100 A
Sans protection différentielle intégrée. Prévoir une protection séparée contre les fuites à la terre si nécessaire.
Prix confirmé sur devis
Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste à la charge de l’installateur.
Disponibilité confirmée dans votre devis écrit
1
01 · Rôle du produit
Le rôle de ce produit dans le système.
L protège contre la surcharge ; le court-circuit est configuré en S temporisé ou I instantané, pas les deux simultanément. Aucune fonction G n’est annoncée.
Applications adaptées
- Circuits triphasés tertiaires ou d’équipements sélectionnés.
Pourquoi ReneWave peut le présélectionner
- L protège contre la surcharge ; le court-circuit est configuré en S temporisé ou I instantané, pas les deux simultanément. Aucune fonction G n’est annoncée.
Position dans le circuit
Circuit AC triphasé : vue unifilaire de principe.
Sans protection différentielle intégrée. Prévoir une protection séparée contre les fuites à la terre si nécessaire.
Le circuit triphasé sélectionné est alimenté à travers le dispositif fermé. Les autres équipements sont illustratifs, non inclus et non recommandés automatiquement.
Lire l’explication technique
Sans protection différentielle intégrée. Prévoir une protection séparée contre les fuites à la terre si nécessaire.
02 · Caractéristiques
Valeurs nominales, dimensions et conséquences pratiques.
Identification de l’appareil
- Référence ABB
XT2N 160 Ekip LS/I In=100A 3p F F
- Code article ABB
1SDA067057R1
- Fonction de protection
Protection électronique surcharge + court-circuit S ou I
- Pôles
3
- Courant nominal
100 A
- Tension assignée d’emploi
690 V AC · IEC/EN 60947-2
- Déclencheur / boîtier
Déclencheur 100 A · boîtier 160 A
Pouvoir de coupure par tension
- Icu · IEC/EN 60947-2
65 kA · 220 / 230 / 240 V AC; 36 kA · 380 / 415 / 440 V AC; 30 kA · 500 V AC; 20 kA · 525 V AC; 10 kA · 690 V AC
- Ics · IEC/EN 60947-2
65 kA · 220 / 230 / 240 V AC; 36 kA · 380 / 415 / 440 V AC; 30 kA · 500 V AC; 20 kA · 525 V AC; 10 kA · 690 V AC
03 · Repères de choix
Quatre repères de choix pratiques.
Choisir selon le circuit, la charge et les conditions de défaut. Demander un devis pour la référence exacte sélectionnée.
- 01
Configuration des pôles
Trois pôles protégés pour L1, L2 et L3. Aucun pôle neutre : ne pas le substituer à un dispositif 3P+N ou 4P.
- 02
Calibre et déclenchement
L protège contre la surcharge ; le court-circuit est configuré en S temporisé ou I instantané, pas les deux simultanément. Aucune fonction G n’est annoncée.
- 03
Tension et pouvoir de coupure
Comparer le courant de court-circuit présumé au pouvoir de coupure à la tension et selon la norme applicables. Icn, Icu et Ics sont distincts et non interchangeables.
- 04
Raccordement et réglages
Version fixe à prises avant. Régler L et choisir S ou I selon ABB ; 160 A désigne le boîtier, pas le déclencheur de 100 A.
04 · Documentation
Conserver la traçabilité de la référence exacte.
Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.
ABB XT2 · notice d’installationInstallation · International · Multilingue1SDH000721R0001 · famille de produits
05 · Compléter le système
Accessoires et équipements complémentaires dans une seule demande.
Les équipements séparés sont choisis pour l’installation ; aucun complément n’est ajouté automatiquement à votre demande.
Aucun complément sélectionné automatiquement. Les protections et accessoires séparés sont choisis pour l’installation.
